申请日2017.12.19
公开(公告)日2018.10.19
IPC分类号C02F9/02
摘要
本实用新型公开了一种操作高效便捷的家用生活污水处理装置，它涉及操作高效便捷的家用生活污水处理装置技术领域，它包含进水口、储水筒、搅拌器、第一吸附体、第二吸附体、第一控制阀、第二控制阀、搅拌电机、处理仓、第三过滤网、第一过滤网、第二过滤网、蓄水仓、第一储存仓、第二储存仓、封门、储存凹槽、清新剂层、泵机、出水口、控制器、显示屏、指示灯和控制按钮，进水口下侧与储水筒固定连接，储水筒内侧设置有搅拌器，储水筒内侧左端安装有第一吸附体。它结构设计科学合理，能够保证使用人员进行便捷的操作和使用，同时既能够降低投入成本节省资金，提高经济效益，又能减少操作失误率，实现高效节能环保，有利于大范围的推广使用。
权利要求书

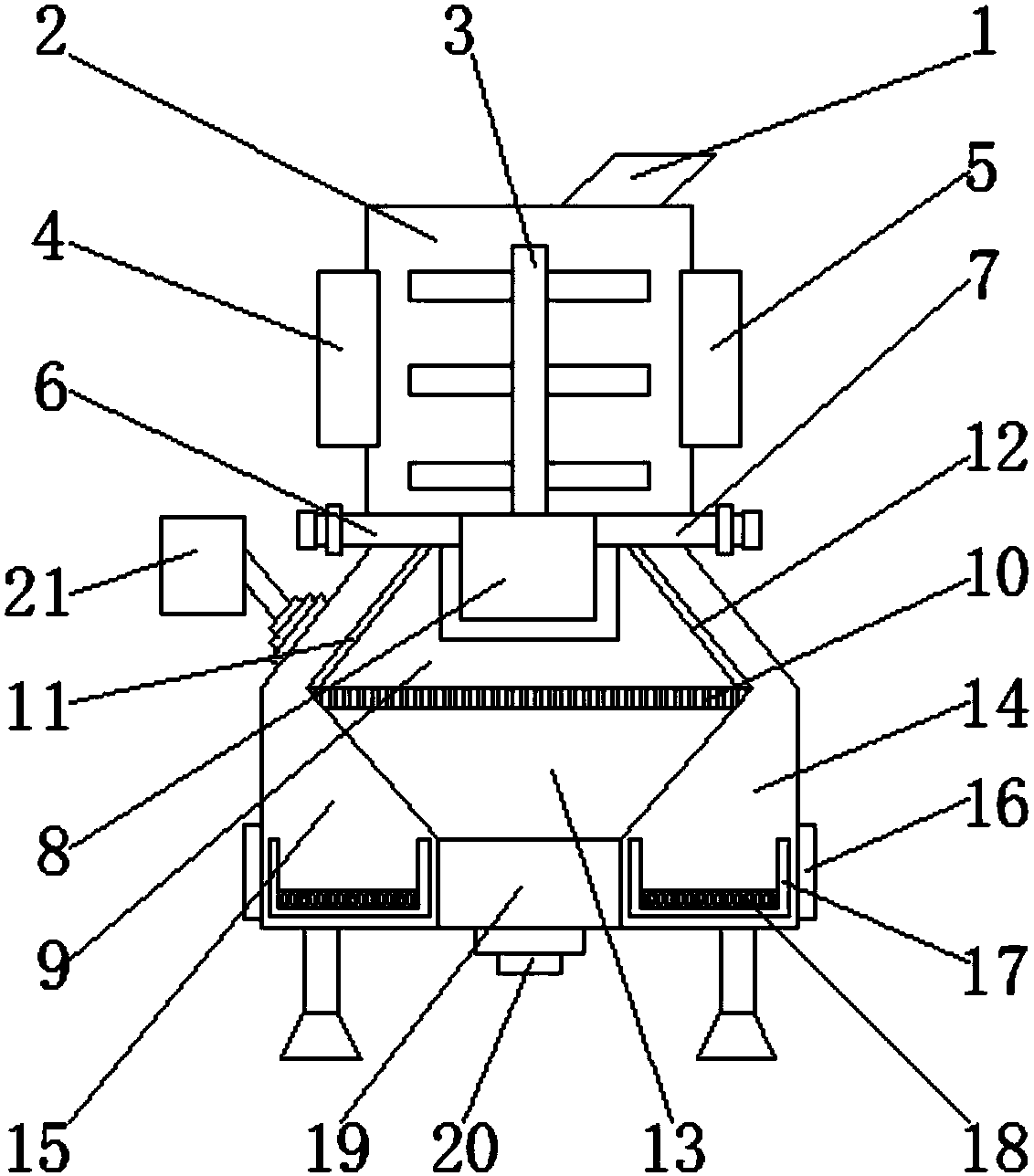

1.一种操作高效便捷的家用生活污水处理装置，其特征在于：它包含进水口(1)、储水筒(2)、搅拌器(3)、第一吸附体(4)、第二吸附体(5)、第一控制阀(6)、第二控制阀(7)、搅拌电机(8)、处理仓(9)、第三过滤网(10)、第一过滤网(11)、第二过滤网(12)、蓄水仓(13)、第一储存仓(14)、第二储存仓(15)、封门(16)、储存凹槽(17)、清新剂层(18)、泵机(19)、出水口(20)、控制器(21)、显示屏(22)、指示灯(23)和控制按钮(24)，进水口(1)下侧与储水筒(2)固定连接，储水筒(2)内侧设置有搅拌器(3)，储水筒(2)内侧左端安装有第一吸附体(4)，储水筒(2)内侧右端设置有第二吸附体(5)，储水筒(2)底端左侧安装有第一控制阀(6)，储水筒(2)底端右侧设置有第二控制阀(7)，搅拌器(3)底端安装有搅拌电机(8)，搅拌电机(8)下侧设置有处理仓(9)，处理仓(9)底端安装有第三过滤网(10)，处理仓(9)两端分别设置有第一过滤网(11)和第二过滤网(12)，第三过滤网(10)下侧安装有蓄水仓(13)，蓄水仓(13)两端分别设置有第一储存仓(14)和第二储存仓(15)，第一储存仓(14)右侧与封门(16)固定连接，第一储存仓(14)内安装有储存凹槽(17)和清新剂层(18)，蓄水仓(13)下侧设置有泵机(19)和出水口(20)，第一控制阀(6)左侧安装有控制器(21)。
2.根据权利要求1所述的一种操作高效便捷的家用生活污水处理装置，其特征在于：所述的第一吸附体(4)和第二吸附体(5)大小相同。
3.根据权利要求1所述的一种操作高效便捷的家用生活污水处理装置，其特征在于：所述的第一控制阀(6)和第二控制阀(7)分别通过电连接与控制器(21)固定连接。
4.根据权利要求1所述的一种操作高效便捷的家用生活污水处理装置，其特征在于：所述的搅拌电机(8)外侧设置有防锈蚀保护罩。
5.根据权利要求1所述的一种操作高效便捷的家用生活污水处理装置，其特征在于：所述的控制器(21)由显示屏(22)、指示灯(23)和控制按钮(24)组成。
说明书
一种操作高效便捷的家用生活污水 处理装置
技术领域
本实用新型涉及一种操作高效便捷的家用生活污水处理装置，属于操作高效便捷的家用生活污水处理装置技术领域。
背景技术
在我们的日常生活中水的使用非常普遍，但是对于生活污水的处理我们大部分都是倒掉或者任由流淌到下水道中排出，不能够对生活污水进行有效地处理和利用，易对生活环境造成污染。
因此需要发明一种操作高效便捷的家用生活污水处理装置，通过该装置对生活中的污水进行有效地过滤和去异味处理，而过滤和去异味处理之后的生活污水可以进行循环利用，既能够节能减排，提高环保质量，又能够有效地节省生活成本，高效便捷。
实用新型内容
针对上述问题，本实用新型要解决的技术问题是提供一种操作高效便捷的家用生活污水处理装置。
本实用新型的操作高效便捷的家用生活污水处理装置，它包含进水口、储水筒、搅拌器、第一吸附体、第二吸附体、第一控制阀、第二控制阀、搅拌电机、处理仓、第三过滤网、第一过滤网、第二过滤网、蓄水仓、第一储存仓、第二储存仓、封门、储存凹槽、清新剂层、泵机、出水口、控制器、显示屏、指示灯和控制按钮，进水口下侧与储水筒固定连接，储水筒内侧设置有搅拌器，储水筒内侧左端安装有第一吸附体，储水筒内侧右端设置有第二吸附体，储水筒底端左侧安装有第一控制阀，储水筒底端右侧设置有第二控制阀，搅拌器底端安装有搅拌电机，搅拌电机下侧设置有处理仓，处理仓底端安装有第三过滤网，处理仓两端分别设置有第一过滤网和第二过滤网，第三过滤网下侧安装有蓄水仓，蓄水仓两端分别设置有第一储存仓和第二储存仓，第一储存仓右侧与封门固定连接，第一储存仓内安装有储存凹槽和清新剂层，蓄水仓下侧设置有泵机和出水口，第一控制阀左侧安装有控制器。
作为优选，所述的第一吸附体和第二吸附体大小相同。
作为优选，所述的第一控制阀和第二控制阀分别通过电连接与控制器固定连接。
作为优选，所述的搅拌电机外侧设置有防锈蚀保护罩。
作为优选，所述的控制器由显示屏、指示灯和控制按钮组成。
本实用新型的有益效果：它结构设计科学合理，外形美观新颖，能够保证使用人员进行便捷的操作和使用，可以通过第一过滤网、第二过滤网和第三过滤网对储水筒内经过搅拌之后的生活污水进行过滤处理，过滤之后的污水可以在泵机的作用下进行有效地处理和利用，同时既能够降低投入成本节省资金，提高经济效益，又能减少操作失误率，实现高效节能环保，有利于大范围的推广使用。
