申请日2019.01.04
公开(公告)日2019.03.22
IPC分类号B01D36/04
摘要
本发明涉及污水处理装置技术领域，具体涉及农村分散式小型养猪场污水处理装置，包括底板，底板上依次设置有固定箱、过滤箱和储存箱，固定箱的内部设置有旋转桶，固定箱的顶部连有第一进液管，包括吸水端和出水端，吸水端位于固定箱外，出水端伸入旋转桶内，过滤箱顶部设有连接泵，连接泵与过滤箱通过第二进液管连通，过滤箱的内部设置有过滤网，过滤网上设有石英砂层，过下方设有导流板，第二连接管的一端连通过滤箱，第二连接管的另一端伸入储存箱中且在竖直方向上呈漏斗状，固定箱和储存箱内各设有液位传感器和报警器，本发明实用性能高，能够对农村分散式小型养猪场内的污水进行二次过滤并收集，实现回收重复利用，降低了生产成本。
权利要求书
1.农村分散式小型养猪场污水处理装置，其特征在于：

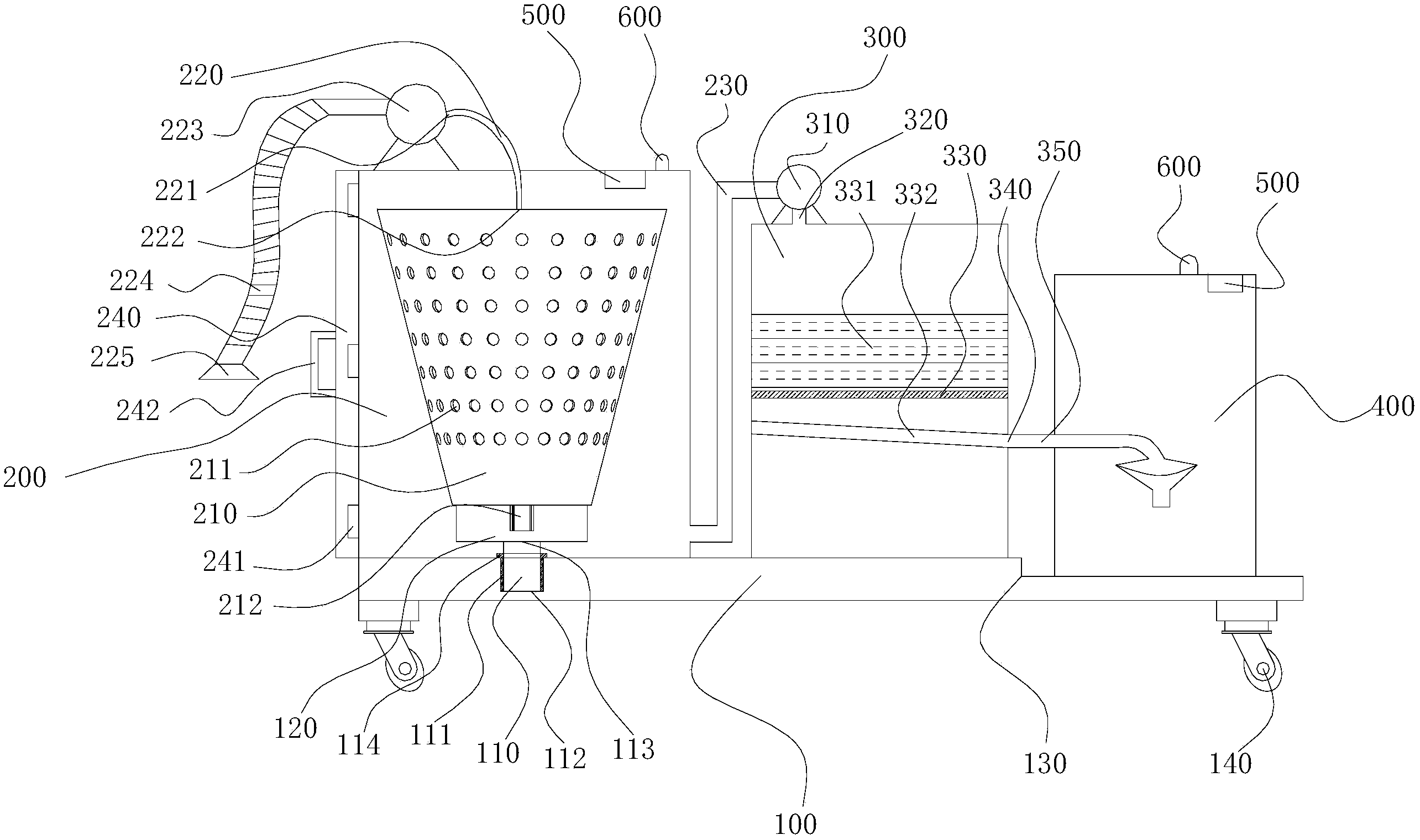

包括底板(100)，所述底板(100)上依次设置有固定箱(200)、过滤箱(300)和储存箱(400);
所述固定箱(200)的内部转动设置有旋转桶(210)，所述旋转桶(210)呈漏斗状，所述旋转桶(210)的周壁上均匀开设有若干漏孔(211)，所述固定箱(200)的顶部连接有第一进液管(220)，底部连接有第一连接管(230)，所述第一进液管(220)包括吸水端(221)和出水端(222)，所述吸水端(221)位于所述固定箱(200)外部，所述出水端(222)伸入所述旋转桶(210)内;
所述过滤箱(300)的顶部设置有连接泵(310)，所述第一连接管(230)连接所述连接泵(310)，所述连接泵(310)与所述过滤箱(300)通过第二进液管(320)连通;
所述过滤箱(300)的内部设置有过滤网(330)，所述过滤网(330)上铺设有石英砂层(331)，所述过滤网(330)的下方设置有导流板(332)，所述过滤箱(300)的底部开设有通孔(340)，所述通孔(340)外接有第二连接管(350)，所述导流板(332)向所述通孔(340)倾斜并与所述第二连接管(350)相接;
所述第二连接管(350)的一端连通所述过滤箱(300)，所述第二连接管(350)的另一端伸入所述储存箱(400)中且在竖直方向上呈漏斗状;
所述固定箱(200)和所述储存箱(400)内各设置有液位传感器(500)和报警器(600)。
2.根据权利要求1所述的农村分散式小型养猪场污水处理装置，其特征在于：所述底板(100)上设置有转轴(110)，所述转轴(110)通过轴承(111)与所述底板(100)、所述固定箱(200)旋转连接，所述转轴(110)包括固定端(112)和输出端(113)，所述固定端(112)位于所述底板(100)内，所述输出端(113)设置有旋转板(120)，所述旋转板(120)上开设有连接孔(121)，所述旋转桶(210)的底面上设置有与所述连接孔(121)相匹配的连接块(212)。
3.根据权利要求2所述的农村分散式小型养猪场污水处理装置，其特征在于：所述输出端(113)与所述旋转板(120)之间设置有密封垫圈(114)。
4.根据权利要求1所述的农村分散式小型养猪场污水处理装置，其特征在于：所述固定箱(200)上设置有旋转门(240)，所述旋转门(240)通过合页(241)与所述固定箱(200)铰接，所述旋转门(240)上设置有把手(242)。
5.根据权利要求1所述的农村分散式小型养猪场污水处理装置，其特征在于：所述吸水端(221)设置有吸水泵(223)，所述吸水泵(223)上还连通有吸液管(224)，所述吸液管(224)上设置有吸液头(225)。
6.根据权利要求5所述的农村分散式小型养猪场污水处理装置，其特征在于：所述吸液管(224)为可伸缩软管。
7.根据权利要求1所述的农村分散式小型养猪场污水处理装置，其特征在于：所述底板(100)上形成有台阶结构(130)，所述储存箱(400)位于所述台阶结构(130)上，所述储存箱(400)底面的高度低于所述固定箱(200)和所述过滤箱(300)底面的高度。
8.根据权利要求1所述的农村分散式小型养猪场污水处理装置，其特征在于：所述底板(100)的下方设置有若干个万向轮(140)。
说明书
农村分散式小型养猪场污水处理装置
技术领域
本发明涉及污水处理装置技术领域，具体涉及农村分散式小型养猪场污水处理装置。
背景技术
农村分散养猪规模多在200头以下，其特点是猪场建在自家庭院附近、猪的食物组成以潲水和青草料为主，辅以部分饲料。根据《第一次全国污染源普查公报》，畜禽养殖已经成为很多地区的头号污染源。分散养猪业作为地方经济支柱型产业，同时也是养殖散户的主要经济来源，不可能在短时间内通过关、停、并、转等强制措施彻底解决源头污染问题，只能通过适宜的处理技术，减少污染物对环境的危害。
小型农户猪养殖场对于猪冲洗的污水的处理能力较差，容易造成环境的污染。
发明内容
针对现有技术中存在的不足，本发明目的是提供一种农村分散式小型养猪场污水处理装置，能够对小型养猪场内的污水进行收集和二次过滤，保证了小型养猪场内卫生的清洁以及猪的健康。
为解决上述技术问题，本发明提供的技术方案是：
农村分散式小型养猪场污水处理装置，其特征在于：
包括底板，底板上依次设置有固定箱、过滤箱和储存箱;
固定箱的内部转动设置有旋转桶，旋转桶呈漏斗状，旋转桶的周壁上均匀开设有若干漏孔，固定箱的顶部连接有第一进液管，底部连接有第一连接管，第一进液管包括吸水端和出水端，吸水端位于固定箱外部，出水端伸入旋转桶内;
过滤箱的顶部设置有连接泵，第一连接管连接连接泵，连接泵与过滤箱通过第二进液管连通;
过滤箱的内部设置有过滤网，过滤网上铺设有石英砂层，过滤网的下方设置有导流板，过滤箱的底部开设有通孔，通孔外接有第二连接管，导流板向通孔倾斜并与第二连接管相接;
第二连接管的一端连通过滤箱，第二连接管的另一端伸入储存箱中且在竖直方向上呈漏斗状;
固定箱和储存箱内各设置有液位传感器和报警器。
进一步地，底板上设置有转轴，转轴通过轴承与底板、固定箱旋转连接，转轴包括固定端和输出端，固定端位于底板内，输出端设置有旋转板，旋转板上开设有连接孔，旋转桶的底面上设置有与连接孔相匹配的连接块。
进一步地，输出端与旋转板之间设置有密封垫圈。
进一步地，固定箱上设置有旋转门，旋转门通过合页与固定箱铰接，旋转门上设置有把手。
进一步地，吸水端设置有吸水泵，吸水泵上还连通有吸液管，吸液管上设置有吸液头。
进一步地，吸液管为可伸缩软管。
进一步地，底板上形成有台阶结构，储存箱位于台阶结构上，储存箱底面的高度低于固定箱和过滤箱底面的高度。
进一步地，底板的下方设置有若干个万向轮。
本发明本发明结构简单，实用性能高，能够对农村分散式小型养猪场内的污水进行二次过滤并收集，从而实现回收重复利用，降低了生产成本。
采用可伸缩的吸液管设计使得该装置能够在多种情况下进行吸污，漏斗状的旋转桶可提高离心效果，第一进液管的出水端伸入旋转桶内可防止未经第一次离心处理的污水直接排放沉积到固定箱底部，采用旋转门的设计可方便对旋转桶进行拆卸、清洗和更换;
同时，采用一次离心过滤和石英砂层、过滤网的二次过滤，可以提高过滤效果，提升污水品质，最后通过导流板和第二连接管汇集到储存箱中，头部呈漏斗状的第二连接端可以防止污水在管道内发生堵塞;
底板上设计有台阶结构，储存箱位于台阶结构内，使得污水经过二次过滤后，能够迅速、快捷地导入到储存箱中，防止管道堵塞，同时也便于对储存箱进行拆卸更换。底板的底部设置有多个万向轮，使得该装置整体可移动，在固定箱和储存箱内各设置有液位传感器和报警器，防止污水液位过高，并且在超出预警液位高度时可发出警报，进一步提高了整体的实用性能，不仅保证了小型养猪场内的卫生和清洁，更保证了猪的健康。
