申请日2017.12.15
公开(公告)日2018.05.15
IPC分类号C02F9/04; C02F103/32
摘要
本发明公开了一种用于豆制品生产污水处理的预处理装置，包括过滤仓、沉淀槽、滤网、出泥管、隔板、气缸、伸杆、盛泥板、橡胶座、固定螺栓、玻璃侧板、支撑腿、橡胶塞、投料口、出水管、固定板、活动板、活动铰链、活动塞和进水口。本发明的有益效果是：通过在过滤仓内部倾斜设置滤网和盛泥板，使得滤网过滤的污泥能够流到盛泥板上，进行堆积。通过在伸杆一端设置固定板，且通过活动铰链连接活动板，使得活动板在进行前推时，活动板能够与固定板形成固定面，将污泥前推。通过在沉淀槽下方中部设置橡胶塞，且在橡胶塞内部套设出水管，使得使用者能够根据水位，升降出水管。装置具有处理效率高，安装拆卸更方便的特点。
权利要求书

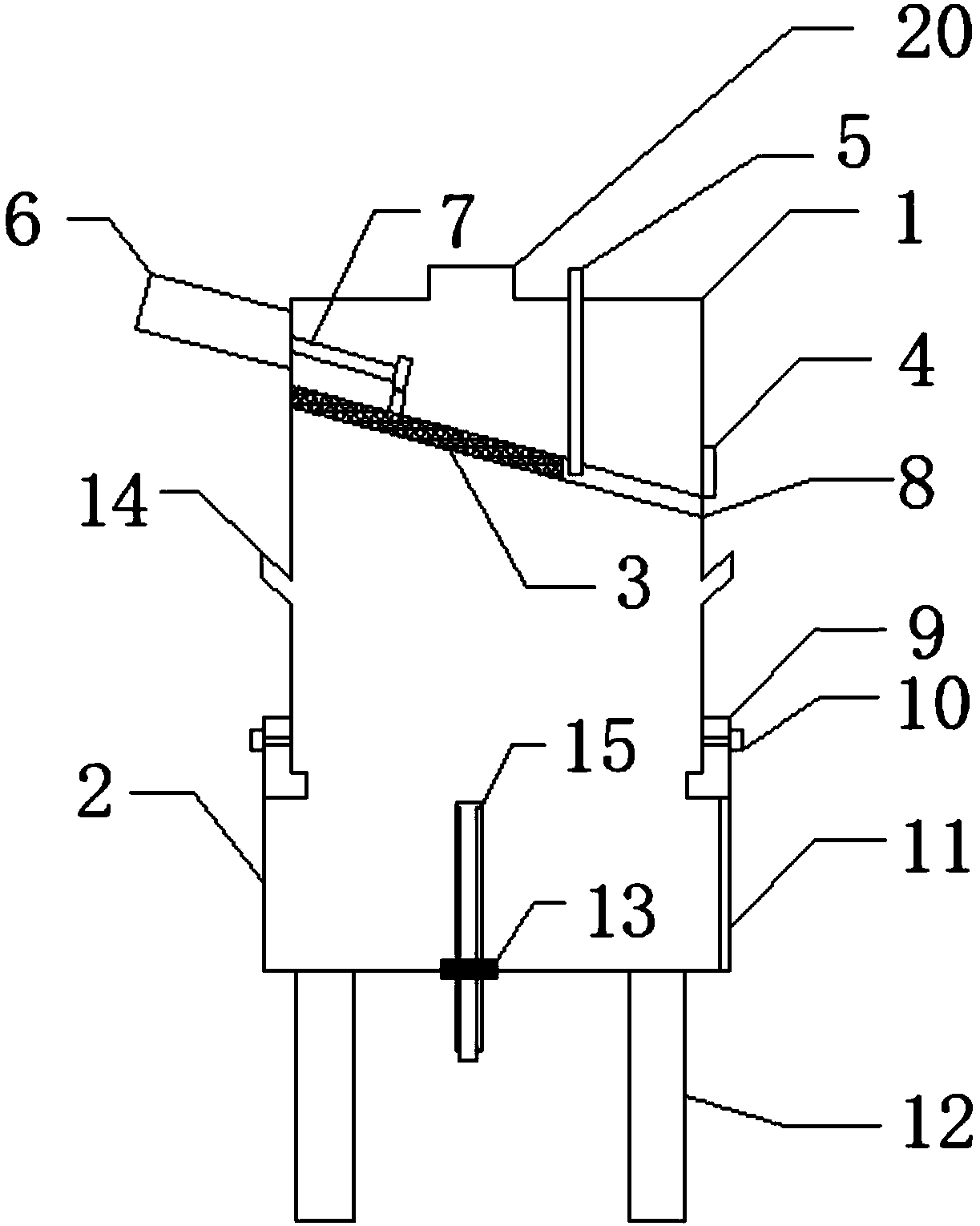

1.一种用于豆制品生产污水处理的预处理装置，包括进水口(20)、过滤仓(1)、沉淀槽(2)和出泥口(4)，其特征在于：所述过滤仓(1)上方中部设置所述进水口(20)，所述过滤仓(1)顶部一侧设置气缸(6)，所述气缸(6)一端设置伸杆(7)，所述伸杆(7)下方设置滤网(3)，所述滤网(3)一端设置盛泥板(8)，所述盛泥板(8)上方设置隔板(5)，所述盛泥板(8)一端上方设置所述出泥口(4)，所述过滤仓(1)两侧中部均设置投料口(14)，所述过滤仓(1)下方安装所述沉淀槽(2)，所述沉淀槽(2)顶部内侧设置橡胶座(9)，且所述沉淀槽(2)下方中部设置橡胶塞(13)，所述橡胶塞(13)内部安装出水管(15)，所述沉淀槽(2)一侧设置玻璃侧板(11)，所述沉淀槽(2)下方设置若干支撑腿(12)，所述伸杆(7)一端设置固定板(16)，所述固定板(16)一侧设置活动板(17)，所述出水管(15)内部安装活动塞(19)。
2.根据权利要求1所述的一种用于豆制品生产污水处理的预处理装置，其特征在于：所述滤网(3)和所述盛泥板(8)均呈倾斜设置。
3.根据权利要求1所述的一种用于豆制品生产污水处理的预处理装置，其特征在于：所述过滤仓(1)通过固定螺栓(10)安装在所述橡胶座(9)内侧。
4.根据权利要求1所述的一种用于豆制品生产污水处理的预处理装置，其特征在于：所述活动板(17)通过活动铰链(18)与所述固定板(16)连接。
5.根据权利要求1所述的一种用于豆制品生产污水处理的预处理装置，其特征在于：所述出水管(15)通过所述橡胶塞(13)与沉淀槽(2)呈活动连接。
6.根据权利要求1所述的一种用于豆制品生产污水处理的预处理装置，其特征在于：所述活动塞(19)与所述出水管(15)相匹配，且所述活动塞(19)嵌入所述出水管(15)。
说明书
一种用于豆制品生产污水 处理的预处理装置
技术领域
本发明涉及一种预处理装置，具体为一种用于豆制品生产污水处理的预处理装置，属于污水处理应用技术领域。
背景技术
豆制品企业的废水主要来源于原料黄豆的浸豆、泡豆及压榨废水和冲洗废水，该废水有机物含量高，可生化性强，是污染环境的高浓度废水。废水的污染物大都为可降解有机物，在进行废水处理前，需要对废水进行预处理，目的是去除废水中的悬浮物和浮渣，采用的方法以物化为主。
但是现有的预处理装置在使用时存在一定的缺陷，现有的预处理装置结构简单，功能单一，对于废水预处理一般为过滤，处理效果不彻底，不利于废水的后续处理，且在进行废水处理的同时，不能对污泥进处理，降低了处理效率，且现有的预处理装置难以拆卸，使用不方便。
发明内容
本发明的目的就在于为了解决上述问题而提供一种用于豆制品生产污水处理的预处理装置。
本发明通过以下技术方案来实现上述目的，一种用于豆制品生产污水处理的预处理装置，包括进水口、过滤仓、沉淀槽和出泥口，所述过滤仓上方中部设置所述进水口，所述过滤仓顶部一侧设置气缸，所述气缸一端设置伸杆，所述伸杆下方设置滤网，所述滤网一端设置盛泥板，所述盛泥板上方设置隔板，所述盛泥板一端上方设置所述出泥口，所述过滤仓两侧中部均设置投料口，所述过滤仓下方安装所述沉淀槽，所述沉淀槽顶部内侧设置橡胶座，且所述沉淀槽下方中部设置橡胶塞，所述橡胶塞内部安装出水管，所述沉淀槽一侧设置玻璃侧板，所述沉淀槽下方设置若干支撑腿，所述伸杆一端设置固定板，所述固定板一侧设置活动板，所述出水管内部安装活动塞。
优选的，为了使过滤的污泥能够堆积在盛泥板上，所述滤网和所述盛泥板均呈倾斜设置。
优选的，为了使过滤仓安装拆卸更方便，所述过滤仓通过固定螺栓安装在所述橡胶座内侧。
优选的，为了使活动板能够进行180度转动，所述活动板通过活动铰链与所述固定板连接。
优选的，为了使出水管能够进行升降活动，所述出水管通过所述橡胶塞与沉淀槽呈活动连接。
优选的，为了使活动塞能够从封闭出水管，也能够抽出，从而进行放水，所述活动塞与所述出水管相匹配，且所述活动塞嵌入所述出水管。
本发明的有益效果是：通过在过滤仓内部倾斜设置滤网和盛泥板，使得滤网过滤的污泥能够流到盛泥板上，进行堆积。通过在伸杆一端设置固定板，且通过活动铰链连接活动板，使得活动板在进行前推时，活动板能够与固定板形成固定面，将污泥前推，伸杆回收时，活动板通过活动铰链进行转动，与固定板形成角度，从而使得活动板在回收时不会将污泥带回。通过在沉淀槽顶部内侧设置橡胶槽，使得过滤仓能够方便安装在沉淀槽上方，从而使沉淀槽内污泥处理更方便。通过在沉淀槽一侧设置玻璃侧板，使得使用者能够通过玻璃侧板观察沉淀槽内的水位。通过在沉淀槽下方中部设置橡胶塞，且在橡胶塞内部套设出水管，使得使用者能够根据水位，升降出水管，使得水排出更彻底，便于后续的污泥处理。装置具有处理效率高，安装拆卸更方便的特点。
