申请日2018.01.18
公开(公告)日2018.09.11
IPC分类号B01D36/04; C02F9/02
摘要
本实用新型公开了一种工业废水层级沉淀处理装置，包括外筒、内筒Ⅰ、内筒Ⅱ、内筒Ⅲ，外筒上部一侧设有进水管，进水管与外筒切向连接，外筒内部一侧设有内筒Ⅰ，内筒Ⅰ顶部高度低于外筒顶部高度，内筒Ⅰ底部与外筒通过集污槽固定连接;内筒Ⅰ内部一侧设有内筒Ⅱ，内筒Ⅱ顶部高度低于内筒Ⅰ顶部高度，内筒Ⅱ底部与内筒Ⅰ底部通过集污槽固定连接;内筒Ⅱ下部一侧设有内筒Ⅲ，排污管末端设有排污阀;所述进水管下部一侧设有出水管，出水管与外筒固定连接，且出水管高度低于内筒Ⅲ顶部高度。本实用新型采用旋流与静置混合的方法对工业废水进行多级沉淀，结构紧凑，占地面积小，不仅提高了废水处理的效率，而且增强了废水沉淀的效果。
权利要求书

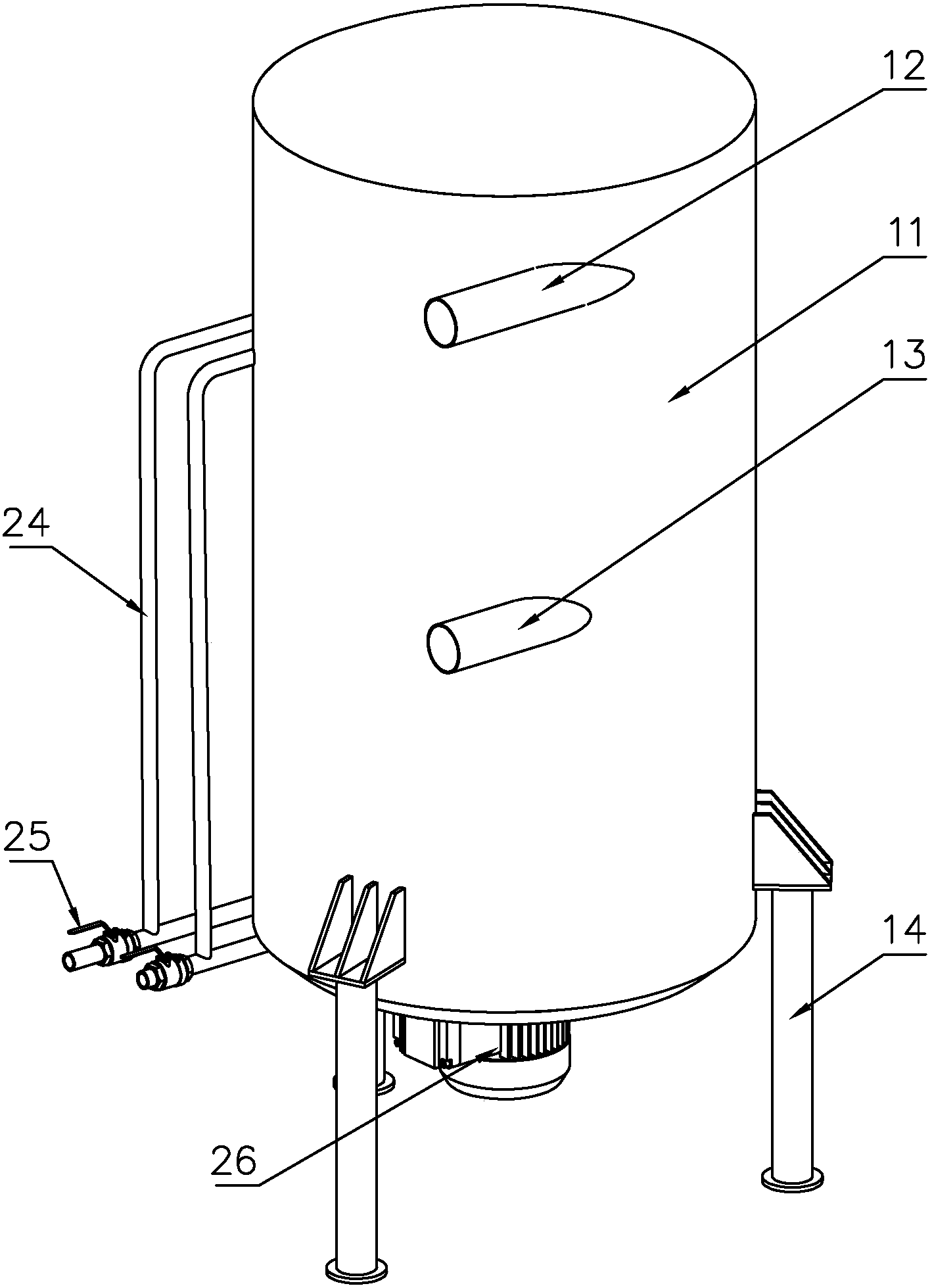

1.一种工业废水层级沉淀处理装置，包括外筒、进水管、出水管、支腿、内筒Ⅰ、内筒Ⅱ、内筒Ⅲ、排污管，其特征在于所述外筒下部一侧设有设有若干支腿;所述外筒上部一侧设有进水管，所述进水管与外筒切向连接，所述外筒内部一侧设有内筒Ⅰ，内筒Ⅰ顶部高度低于外筒顶部高度，内筒Ⅰ底部与外筒通过集污槽固定连接，所述集污槽截面为V形，所述集污槽一侧设有排污管;所述内筒Ⅰ内部一侧设有内筒Ⅱ，内筒Ⅱ顶部高度低于内筒Ⅰ顶部高度，内筒Ⅱ底部与内筒Ⅰ底部通过集污槽固定连接，所述集污槽一侧设有排污管;所述内筒Ⅱ下部一侧设有内筒Ⅲ，所述内筒Ⅲ位于外筒内部，内筒Ⅲ下部以及内筒Ⅲ底部与外筒底部间均设有V形集污槽，集污槽一侧设有排污管，上部的排污管与下部的排污管相连，排污管末端设有排污阀;所述进水管下部一侧设有出水管，出水管与外筒固定连接，且出水管高度低于内筒Ⅲ顶部高度。
2.根据权利要求1所述的一种工业废水层级沉淀处理装置，其特征在于所述内筒Ⅰ上部与外筒间设有滤网Ⅰ，所述内筒Ⅰ上部与内筒Ⅱ上部设有滤网Ⅱ，且滤网Ⅰ的滤孔大于滤网Ⅱ的滤孔。
3.根据权利要求1所述的一种工业废水层级沉淀处理装置，其特征在于所述外筒下部一侧设有电机，所述电机一侧设有转轴，所述转轴上设有若干叶片，所述叶片位于内筒Ⅲ内部。
4.根据权利要求3所述的一种工业废水层级沉淀处理装置，其特征在于所述转轴上部一侧设有锥形导流罩，导流罩与转轴固定连接，所述导流罩位于内筒Ⅱ下部。
说明书
一种工业废水层级沉淀处理装置
技术领域
本实用新型属于环保设备技术领域，特别涉及一种工业废水层级沉淀处理装置。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要;沉淀和过滤一般是工业废水处理的第一步，现有的废水沉淀、过滤装置多为沉淀池，占地面积大，处理效率低，且废水的过滤沉淀效果差，不能达到排放标准，对环境造成了严重的污染。
发明内容
本实用新型的目的是克服现有技术中不足，提供一种工业废水层级沉淀处理装置，采用旋流与静置混合的方法对工业废水进行多级沉淀，结构紧凑，占地面积小，不仅提高了废水处理的效率，而且增强了废水沉淀的效果。
为了实现上述目的，本实用新型采用的技术方案是：
一种工业废水层级沉淀处理装置，包括外筒、进水管、出水管、支腿、内筒Ⅰ、内筒Ⅱ、内筒Ⅲ、排污管，所述外筒下部一侧设有设有若干支腿，用于支撑外筒;所述外筒上部一侧设有进水管，所述进水管与外筒切向连接，所述外筒内部一侧设有内筒Ⅰ，内筒Ⅰ顶部高度低于外筒顶部高度，内筒Ⅰ底部与外筒通过集污槽固定连接，所述集污槽截面为V形，有利于沉淀物的聚集，所述集污槽一侧设有排污管;所述内筒Ⅰ内部一侧设有内筒Ⅱ，内筒Ⅱ顶部高度低于内筒Ⅰ顶部高度，内筒Ⅱ底部与内筒Ⅰ底部通过集污槽固定连接，所述集污槽一侧设有排污管;所述内筒Ⅱ下部一侧设有内筒Ⅲ，所述内筒Ⅲ位于外筒内部，内筒Ⅲ下部以及内筒Ⅲ底部与外筒底部间均设有V形集污槽，集污槽一侧设有排污管，上部的排污管与下部的排污管相连，排污管末端设有排污阀，用于控制污泥的排放;所述进水管下部一侧设有出水管，出水管与外筒固定连接，且出水管高度低于内筒Ⅲ顶部高度。
优选的，所述内筒Ⅰ上部与外筒间设有滤网Ⅰ，所述内筒Ⅰ上部与内筒Ⅱ上部设有滤网Ⅱ，且滤网Ⅰ的滤孔大于滤网Ⅱ的滤孔，滤网Ⅰ和滤网Ⅱ对工业废水进行过滤，减轻了废水后续处理的压力，提高了废水处理的效率。
优选的，所述外筒下部一侧设有电机，所述电机一侧设有转轴，所述转轴上设有若干叶片，所述叶片位于内筒Ⅲ内部，电机带动叶片对工业废水再次进行旋流沉淀，增强了污水沉淀的效果。
优选的，所述转轴上部一侧设有锥形导流罩，导流罩与转轴固定连接，所述导流罩位于内筒Ⅱ下部，污水落在导流罩上，在电机的带动下进行甩至内筒Ⅲ侧壁上，避免了污水直接落入内筒Ⅲ中扰动污水旋流处理。
本实用新型与现有技术相比较有益效果表现在：
1)采用旋流与静置混合的方法对工业废水进行多级沉淀，结构紧凑，占地面积小，不仅提高了废水处理的效率，而且增强了废水沉淀的效果;
2)内筒Ⅰ上部与外筒间设有滤网Ⅰ，内筒Ⅰ上部与内筒Ⅱ上部设有滤网Ⅱ，且滤网Ⅰ的滤孔大于滤网Ⅱ的滤孔，滤网Ⅰ和滤网Ⅱ对工业废水进行过滤，减轻了废水后续处理的压力，提高了废水处理的效率;
3)述外筒下部一侧设有电机，电机一侧设有转轴，转轴上设有若干叶片，叶片位于内筒Ⅲ内部，电机带动叶片对工业废水再次进行旋流沉淀，增强了污水沉淀的效果;
4)转轴上部一侧设有锥形导流罩，导流罩与转轴固定连接，导流罩位于内筒Ⅱ下部，污水落在导流罩上，在电机的带动下进行甩至内筒Ⅲ侧壁上，避免了污水直接落入内筒Ⅲ中扰动污水旋流处理。
