申请日2018.01.18
公开(公告)日2018.09.11
IPC分类号C02F9/06
摘要
本实用新型公开了一种高效率可循环利于水资源的污水处理净化设备，包括污水处理箱，所述污水处理箱内从右至左依次设有初级处理装置、活性炭层和电渗析设备，所述污水处理箱内的一端固定设有初级处理装置，所述初级处理装置包括初级处理箱，所述初级处理箱的顶端固定连接污水管，所述活性炭层的两侧均固定设有流通板，所述流通板与初级处理箱之间通过连接管固定连接，所述电渗析设备与其相近的流通板通过管道相连接，所述初级处理箱的中央固定设有转动腔，本实用新型通过初级处理装置、活性炭层以及电渗析设备对工业的污水进行处理，然后将处理过后的水对工业循环水进行补水，实现了工业废水的循环利用，大大的节约了水资源，环保意义强。
权利要求书

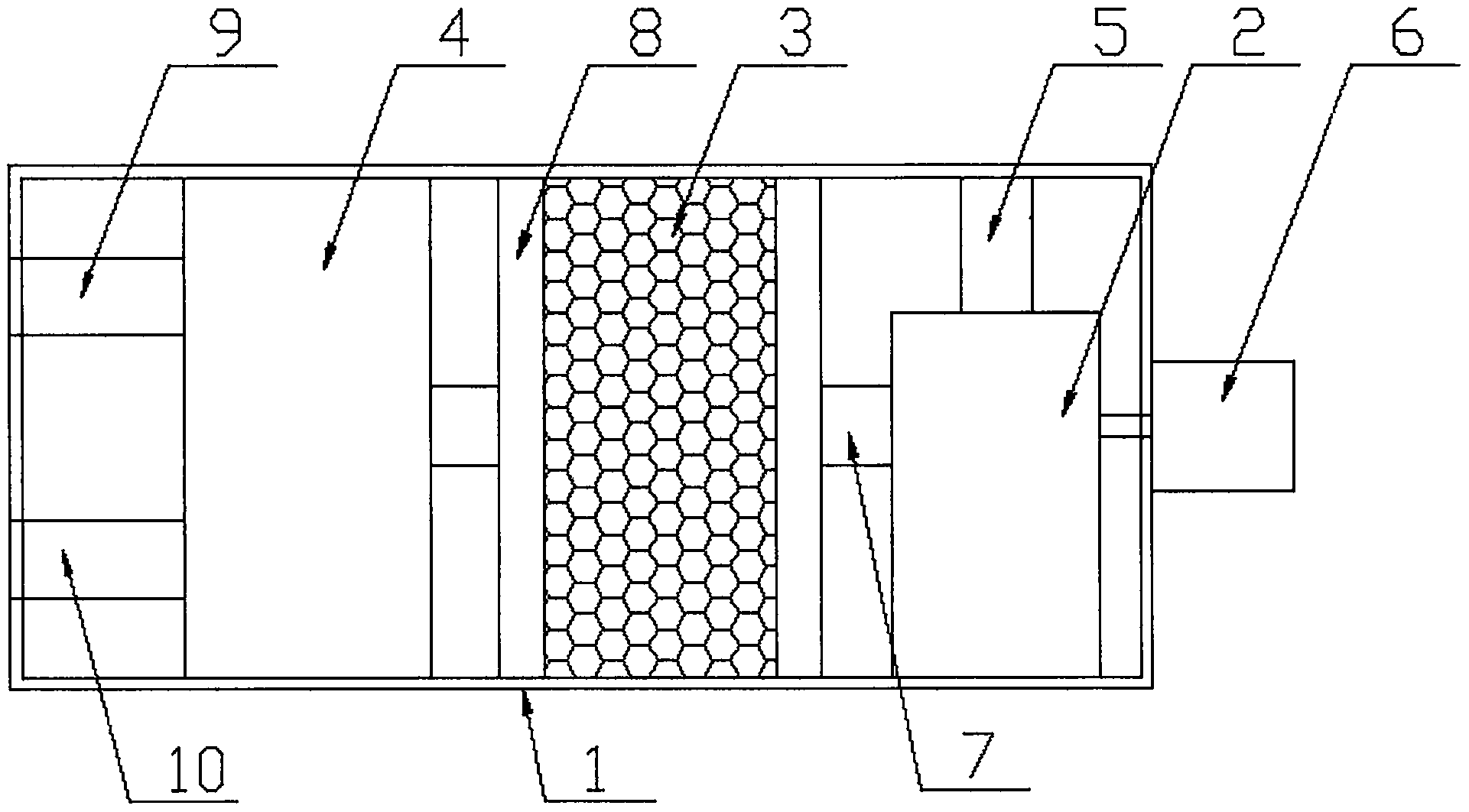

1.一种高效率可循环利于水资源的污水处理净化设备，包括污水处理箱(1)，所述污水处理箱(1)内从右至左依次设有初级处理装置(2)、活性炭层(3)和电渗析设备(4)，其特征在于，所述污水处理箱(1)内的一端固定设有初级处理装置(2)，所述初级处理装置(2)包括初级处理箱(15)，所述初级处理箱(15)的顶端固定连接污水管(5)，所述活性炭层(3)的两侧均固定设有流通板(8)，所述流通板(8)与初级处理箱(15)之间通过连接管(7)固定连接，所述电渗析设备(4)与其相近的流通板(8)通过管道相连接，所述初级处理箱(15)的中央固定设有转动腔(11)，所述转动腔(11)的下方设有杂物沉积腔(12)，所述转动腔(11)的顶端与污水管(5)相连通，所述转动腔(11)的底端与杂物沉积腔(12)相连通，所述连接管(7)远离流通板(8)的一端位于转动腔(11)的中央且转动连接环形过滤网(13)，所述环形过滤网(13)的外侧环绕设有多个板型过滤网(14)，所述污水处理箱(1)的外侧固定设有伺服电机(6)，所述伺服电机(6)的输出轴穿过污水处理箱(1)并与环形过滤网(13)固定连接。
2.根据权利要求1所述的一种高效率可循环利于水资源的污水处理净化设备，其特征在于，所述电渗析设备(4)固定连接有淡水排出管(9)与浓水排出管(10)，所述淡水排出管(9)连接外界的循环水管道。
3.根据权利要求1所述的一种高效率可循环利于水资源的污水处理净化设备，其特征在于，多个所述板型过滤网(14)在环形过滤网(13)上等距离设置。
4.根据权利要求1所述的一种高效率可循环利于水资源的污水处理净化设备，其特征在于，所述流通板(8)内部中空，且所述流通板(8)靠近活性炭层(3)的一侧固定设有多个流通孔。
5.根据权利要求1所述的一种高效率可循环利于水资源的污水处理净化设备，其特征在于，所述活性炭层(3)为滤布包裹的活性炭颗粒。
说明书
一种高效率可循环利于水资源的污水处理净化设备
技术领域
本实用新型涉及污水处理领域，具体涉及一种高效率可循环利于水资源的污水处理净化设备。
背景技术
人类日常生活离不开水，工业生产也同样离不开水。随着工业生产的发展，用水量越来越大，很多地区已经出现供水不足的现象，因此合理和节约用水已经成为发展工业生产中的一个重要问题。
工业用水主要包括锅炉用水、工艺用水、清洗用水和冷却用水、污水等。其中用水量最大的是冷却用水，约占工业用水量的百分之九十以上。不同的工业系统和不同用途对水质的要求是不同的;但各工业部门使用的冷却水对水质的要求基本上是一致的，这就使得冷却水质控制在作为一门应用技术获得了迅速的发展。在工厂中，冷却水主要用来冷凝蒸汽，冷却产品或设备，如果冷却效果差，就会影响生产效率，使产品的收率和产品的质量下降，甚至于会造成生产事故。循环冷却水分为封闭式和敞开式两种。封闭式冷却水系统中，冷却水不暴露于空气中，水量损失很少，水中各种矿物质和离子含量一般不发生变化。敞开式循环水系统中，水的再冷却是通过冷却塔进行的，因此冷却水再循环过程中要与空气接触，部分水在通过冷却塔时还会不断被蒸发损失掉，需要对其进行补水操作，在工业生产过程中，会产生大量的工业废水，这些工业废水往往处理后进行排放，不能对工业废水进行利用，造成水资源的浪费。
实用新型内容
本实用新型提供一种高效率可循环利于水资源的污水处理净化设备，解决了在工业生产过程中，会产生大量的工业废水，这些工业废水往往处理后进行排放，不能对工业废水进行利用，造成水资源的浪费的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种高效率可循环利于水资源的污水处理净化设备，包括污水处理箱，所述污水处理箱内从右至左依次设有初级处理装置、活性炭层和电渗析设备，所述污水处理箱内的一端固定设有初级处理装置，所述初级处理装置包括初级处理箱，所述初级处理箱的顶端固定连接污水管，所述活性炭层的两侧均固定设有流通板，所述流通板与初级处理箱之间通过连接管固定连接，所述电渗析设备与其相近的流通板通过管道相连接，所述初级处理箱的中央固定设有转动腔，所述转动腔的下方设有杂物沉积腔，所述转动腔的顶端与污水管相连通，所述转动腔的底端与杂物沉积腔相连通，所述连接管远离流通板的一端位于转动腔的中央且转动连接环形过滤网，所述环形过滤网的外侧环绕设有多个板型过滤网，所述污水处理箱的外侧固定设有伺服电机，所述伺服电机的输出轴穿过污水处理箱并与环形过滤网固定连接。
作为本实用新型的一种优选技术方案，所述电渗析设备固定连接有淡水排出管与浓水排出管，所述淡水排出管连接外界的循环水管道。
作为本实用新型的一种优选技术方案，多个所述板型过滤网在环形过滤网上等距离设置。
作为本实用新型的一种优选技术方案，所述流通板内部中空，且所述流通板靠近活性炭层的一侧固定设有多个流通孔。
作为本实用新型的一种优选技术方案，所述活性炭层为滤布包裹的活性炭颗粒。
本实用新型所达到的有益效果是：本实用新型通过初级处理装置、活性炭层以及电渗析设备对工业的污水进行处理，然后将处理过后的水对工业循环水进行补水，实现了工业废水的循环利用，大大的节约了水资源，环保意义强。
