申请日2018.04.03
公开(公告)日2018.12.25
IPC分类号C02F9/04; C02F101/20
摘要
本实用新型公开了一种应用于海绵城市的雨水处理系统，涉及城市道路排水技术领域，包括设置于雨水口下方且用于析出重金属的反应箱、用于去除从雨水中析出的重金属的分离装置、连接反应箱和分离装置的送水管以及将反应箱内的雨水运输至分离装置中的水泵，所述反应箱上设置有若干试剂加料机构，试剂加料机构包括用于存储重金属捕捉剂的储料盒、设置于储料盒底部并与储料盒连通的送料管道、穿装于送料管道中用于将金属捕捉剂运输至反应箱内部的螺杆以及驱动螺杆旋转的第一电机;本实用新型使得雨水中的重金属离子含量降低，减少雨水排放至河流和湖泊中对河流或湖泊内的生物生长的影响。
权利要求书

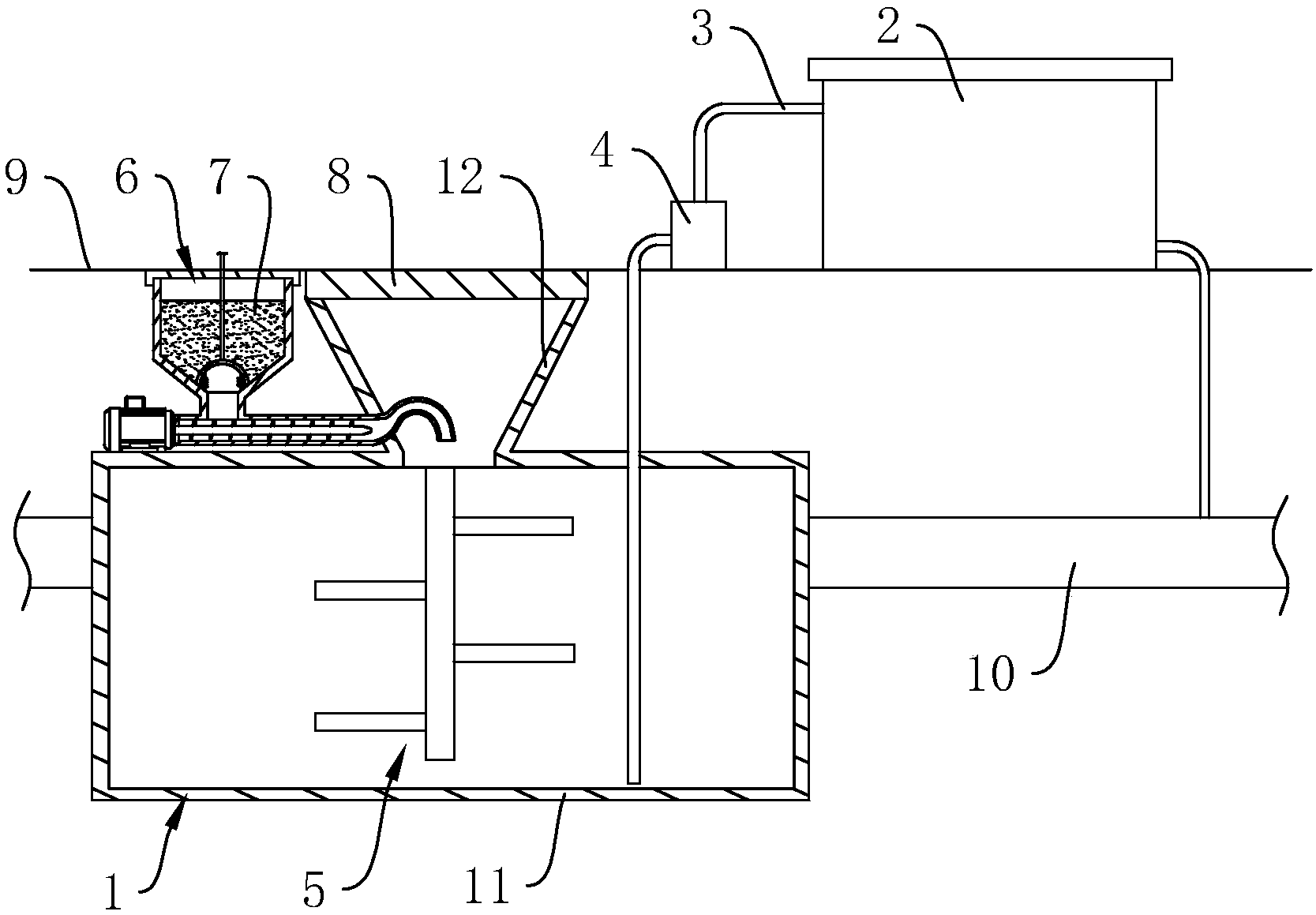

1.一种应用于海绵城市的雨水处理系统，其特征在于：包括设置于雨水口(8)下方且用于析出重金属的反应箱(1)、用于去除从雨水中析出的重金属的分离装置(2)、连接反应箱(1)和分离装置(2)的送水管(3)以及将反应箱(1)内的雨水运输至分离装置(2)中的水泵(4)，所述反应箱(1)上设置有若干试剂加料机构(6)，试剂加料机构(6)包括用于存储重金属捕捉剂(7)的储料盒(61)、设置于储料盒(61)底部并与储料盒(61)连通的送料管道(62)、穿装于送料管道(62)中用于将金属捕捉剂(7)运输至反应箱(1)内部的螺杆(63)以及驱动螺杆(63)旋转的第一电机(64)。
2.根据权利要求1所述的一种应用于海绵城市的雨水处理系统，其特征在于：所述反应箱(1)包括箱体(11)和设置于箱体(11)顶部并与箱体(11)连通的若干雨水收集斗(12)，每个雨水收集斗(12)对应设置有一个所述的试剂加料机构(6)。
3.根据权利要求1或2所述的一种应用于海绵城市的雨水处理系统，其特征在于：所述雨水处理系统还包括若干搅拌组件(5)，搅拌组件(5)包括悬伸于所述反应箱(1)内部的搅拌轴(51)、设置于搅拌轴(51)上的若干搅拌叶片(52)以及设置于反应箱(1)外侧并带动搅拌轴(51)旋转的第二电机(53)。
4.根据权利要求1或2所述的一种应用于海绵城市的雨水处理系统，其特征在于：所述储料盒(61)的底部开设有排料口(611)，储料盒(61)在排料口(611)处设置有活动盖合排料口(611)的盖合组件(65)，盖合组件(65)包括盖体(651)、为盖体(651)提供复位的若干拉簧(652)以及一端设置于盖体(651)上表面的拉绳(653)，所述拉簧(652)的一端连接于盖体(651)的下表面，拉簧(652)的另一端固定于储料盒(61)的底面。
5.根据权利要求4所述的一种应用于海绵城市的雨水处理系统，其特征在于：所述盖体(651)的上表面为半圆球面或圆锥面。
6.根据权利要求1或2所述的一种应用于海绵城市的雨水处理系统，其特征在于：所述送料管道(62)的出料口朝下设置。
7.根据权利要求6所述的一种应用于海绵城市的雨水处理系统，其特征在于：所述送料管道(62)包括一端与所述储料盒(61)连接的输送段(621)以及与输送段(621)另一端连接的缓冲段(622)，所述螺杆(63)穿装于输送段(621)中，缓冲段(622)呈U字形位于所述反应箱(1)内。
说明书
一种应用于海绵城市的雨水处理系统
技术领域
本实用新型涉及城市道路排水技术领域，特别涉及一种应用于海绵城市的雨水处理系统。
背景技术
雨水口是城市道路排水系统的重要组成部分，是管道排水系统收集地表水的设施，一般由进水箅、井身及收水支管等部件组成。雨水口通常设置在道路的两侧以收集路面上的雨水，防止雨水没过道路或造成道路及低洼地区积水而妨碍交通或损坏道路。
通常情况下，雨水口收集的雨水沿着管道直接排入至河流或湖泊中，然而，机动车在行驶过程中，会有少量汽油或柴油滴落至路面上，而汽油和柴油中含有一定含量的重金属离子(Pb2+、Mn2+等)，因此在车流量较大的道路上，重金属的含量往往偏高，这些重金属在雨水的冲刷下通过雨水口排入河流或湖泊中，进而使得河流或湖泊中的重金属含量增加，影响河流和湖泊中的生物的生长。
实用新型内容
本实用新型的目的是提供一种应用于海绵城市的雨水处理系统，减少了从雨水口排入至河流或湖泊中的雨水中重金属的含量。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种应用于海绵城市的雨水处理系统，包括设置于雨水口下方且用于析出重金属的反应箱、用于去除从雨水中析出的重金属的分离装置、连接反应箱和分离装置的送水管以及将反应箱内的雨水运输至分离装置中的水泵，所述反应箱上设置有若干试剂加料机构，试剂加料机构包括用于存储重金属捕捉剂的储料盒、设置于储料盒底部并与储料盒连通的送料管道、穿装于送料管道中用于将金属捕捉剂运输至反应箱内部的螺杆以及驱动螺杆旋转的第一电机。
采用上述方案，下雨时，雨水通过雨水口进入反应箱中，开启第一电机，第一电机驱动螺杆旋转，旋转的螺杆将储存于储料盒中的金属捕捉剂匀速的运输至反应箱内，金属捕捉剂作为一种无磷、无毒、可完全生物降解的新型水处理剂，随着雨水下落的冲击力，金属捕捉剂溶解于反应箱的雨水中，雨水中的Pb2+、Mn2+等各种重金属离子与金属捕捉剂进行化学反应，并在短时间内迅速生成低含水量的絮状沉淀;随后水泵将经过反应后的雨水通过送水管运输至分离装置中，将絮状沉淀和水进行分离，以此对雨水中的重金属去除，降低排入河流或湖泊的雨水中重金属的含量，减少对河流和湖泊中生物的影响。
进一步优选为：所述反应箱包括箱体和设置于箱体顶部并与箱体连通的若干雨水收集斗，每个雨水收集斗对应设置有一个所述的试剂加料机构。
采用上述方案，多个雨水收集斗将收集的雨水汇集至同一个箱体中，从而可扩大箱体的设定容积，方便对雨水的集中处理，试剂加料机构与雨水收集斗对应设置，将重金属捕捉剂均匀的投入至箱体中，加快重金属捕捉剂溶解于箱体内的雨水中，从而促进其与雨水中的重金属离子充分反应。
进一步优选为：所述雨水处理系统还包括若干搅拌组件，搅拌组件包括悬伸于所述反应箱内部的搅拌轴、设置于搅拌轴上的若干搅拌叶片以及设置于反应箱外侧并带动搅拌轴旋转的第二电机。
采用上述方案，降雨时，开启第二电机，第二电机驱动搅拌轴旋转，搅拌轴的旋转带动搅拌叶以搅拌轴为圆心进行旋转，反应箱内的雨水在搅拌叶片的搅动下流动性增加，使得加入至雨水中的重金属捕捉剂均匀的溶解于雨水中，并与雨水中的重金属离子充分反应，从而使得重金属离子的充分沉淀，减少雨水中重金属离子的含量，降低雨水排入至河流或湖泊中对河流或湖泊内的生物的生长产生影响。
进一步优选为：所述储料盒的底部开设有排料口，储料盒在排料口处设置有活动盖合排料口的盖合组件，盖合组件包括盖体、为盖体提供复位的若干拉簧以及一端设置于盖体上表面的拉绳，所述拉簧的一端连接于盖体的下表面，拉簧的另一端固定于储料盒的底面。
采用上述方案，需要添加重金属捕捉剂时，拉动拉绳，使得盖体与储料盒的排料口之间产生间距，同时拉簧被拉长，便于重金属捕捉剂通过储料盒的排料口进入送料管道中;无需添加重金属捕捉剂时，被拉长的拉簧的回复力迫使盖体复位，阻止重金属捕捉剂沿着送料管道自行投入至反应箱中，进而减少了重金属捕捉剂的损耗。
进一步优选为：所述盖体的上表面为半圆球面或圆锥面。
采用上述方案，半圆球面或圆锥面的盖体便于重金属捕捉剂快速通入至储料盒的出料口处，阻止送料管道中重金属捕捉剂分布不均匀，使得单位时间内加入至反应箱内的重金属捕捉剂的含量差值较小，从而使重金属捕捉剂在雨水中均匀分布。
进一步优选为：所述送料管道的出料口朝下设置。
采用上述方案，雨水由上往下落入至反应箱中 ，送料管道的出料口朝下设置，能够阻止雨水通过出料口进入送料管道的内部，阻止重金属捕捉剂在送料管道内与雨水中的重金属发生反应而产生沉淀，减少送料管道的堵塞，保证重金属捕捉剂有效输送量。
进一步优选为：所述送料管道包括一端与所述储料盒连接的输送段以及与输送段另一端连接的缓冲段，所述螺杆穿装于输送段中，缓冲段呈U字形位于所述反应箱内。
采用上述方案，螺杆穿装于输送段中，将重金属捕捉剂运输至缓冲段中，当螺杆停止转动时，U字形的缓冲段对能够一定程度上阻止重金属捕捉剂通过螺杆与送料管道内壁之间的间隙自行输送至反应箱内，减少重金属捕捉剂是损耗量。
综上所述，本实用新型具有以下有益效果：
1、雨水处理系统通过反应箱、分离装置以及试剂添加机构的设置，使得雨水中的重金属离子含量降低，减少雨水排放至河流和湖泊中对河流或湖泊内的生物生长的影响;
2、雨水处理系统通过箱体、雨水收集斗以及搅拌组件的设置，使得重金属捕捉剂均匀分布于反应箱的雨水中，并与雨水中的重金属离子进行充分反应，提高雨水中重金属的去除效率;
3、雨水处理系统通过盖合组件和送料管道的设置，降低了重金属捕捉剂的损耗，减少了资源的浪费。
