申请日2018.04.03
公开(公告)日2018.12.28
IPC分类号C02F1/00; B08B9/093
摘要
本实用新型公开了一种污水收集池，污水室顶部设有药斗并在药斗底部设有振荡器且振荡器与药斗两侧的电机连接，污水室顶部设有雾化系统与液体加药器且雾化系统与液体加药器与污水室内部的喷水喷雾系统连接。本实用新型是专门针对焚烧系统急冷脱酸塔设计的污水收集池，不仅可以对污水室进行固体或者粉末药剂的投加，也可以对污水室进行液体药剂的投加;可以对污水室、药斗进行清洁，雾化后的清洁液通过下向喷头、上向喷头、斜向喷头喷出，对污水室进行各个位置的清洁。
权利要求书

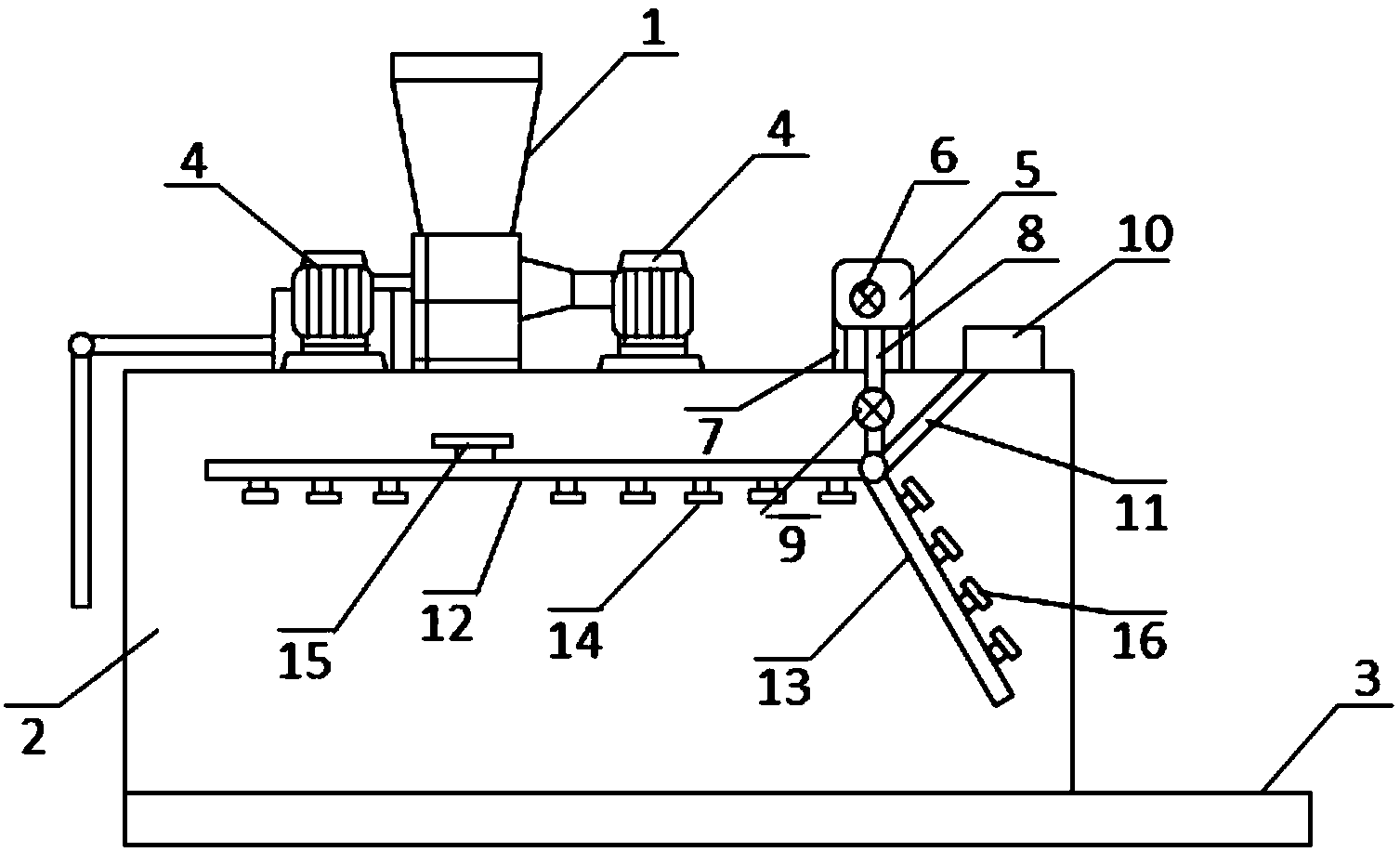

1.污水收集池，其特征在于：包括污水室(2);所述的污水室(2)顶部设有药斗(1)并在药斗(1)底部设有振荡器且振荡器与药斗(1)两侧的电机(4)连接，污水室(2)顶部设有雾化系统与液体加药器(10)且雾化系统、液体加药器(10)与污水室(2)内部的喷水喷雾系统连接;
所述的液体加药器(10)通过加药管(11)与喷水喷雾系统连接;所述的雾化系统包括雾化发生罐(5);所述的雾化发生罐(5)侧部设有排雾风扇(6)并通过底部的2个支架(7)与污水室(2)连接，雾化发生罐(5)底部通过设有风机(9)的出雾管(8)与喷水喷雾系统连接;
所述的喷水喷雾系统包括横向管(12)与斜向管(13);所述的横向管(12)与斜向管(13)连接并在连接处与出雾管(8)、加药管(11)连接，横向管(12)设有若干个下向喷头(14)并在药斗(1)下方设有1个上向喷头(15);所述的斜向管(13)设有若干个斜向喷头(16)且斜向管(13)与水平面成60°-75°角。
2.根据权利要求1所述的污水收集池，其特征在于：所述的污水室(2)底部设有底座(3)。
3.根据权利要求1所述的污水收集池，其特征在于：所述的污水室(2)顶部设有进水管并在底部设有出水管。
4.根据权利要求1所述的污水收集池，其特征在于：所述的雾化发生罐(5)内部设有若干个雾化发生器。
5.根据权利要求1所述的污水收集池，其特征在于：所述的下向喷头(14)、上向喷头(15)与斜向喷头(16)均设有阀门。
说明书
污水收集池
技术领域
本实用新型涉及环保设备领域，尤其涉及一种焚烧系统急冷脱酸塔用污水收集池。
背景技术
在对垃圾等进行处理时，往往采用焚烧的方法，针对焚烧系统会设有急冷脱酸塔进行高温烟气的降温及脱酸操作。但是，现有技术的急冷脱酸塔往往没有专门设置污水收集池，无法对产生的污水进行有效地预处理。
实用新型内容
实用新型目的：针对现有技术的不足与缺陷，本实用新型提供一种污水收集池，是专门针对焚烧系统急冷脱酸塔设计的污水收集池，不仅可以对污水室进行固体或者粉末药剂的投加，也可以对污水室进行液体药剂的投加;可以对污水室、药斗进行清洁，雾化后的清洁液通过下向喷头、上向喷头、斜向喷头喷出，对污水室进行各个位置的清洁。
技术方案：本实用新型的污水收集池，其特征在于：包括污水室;所述的污水室顶部设有药斗并在药斗底部设有振荡器且振荡器与药斗两侧的电机连接，污水室顶部设有雾化系统与液体加药器且雾化系统、液体加药器与污水室内部的喷水喷雾系统连接;
所述的液体加药器通过加药管与喷水喷雾系统连接;所述的雾化系统包括雾化发生罐;所述的雾化发生罐侧部设有排雾风扇并通过底部的2个支架与污水室连接，雾化发生罐底部通过设有风机的出雾管与喷水喷雾系统连接;
所述的喷水喷雾系统包括横向管与斜向管;所述的横向管与斜向管连接并在连接处与出雾管、加药管连接，横向管设有若干个下向喷头并在药斗下方设有1个上向喷头;所述的斜向管设有若干个斜向喷头且斜向管与水平面成60°-75°角。
其中，所述的污水室底部设有底座。
其中，所述的污水室顶部设有进水管并在底部设有出水管。
其中，所述的雾化发生罐内部设有若干个雾化发生器。
其中，所述的下向喷头、上向喷头与斜向喷头均设有阀门。
有益效果：与现有技术相比，本实用新型具有以下显著优点：本实用新型是专门针对焚烧系统急冷脱酸塔设计的污水收集池，不仅可以对污水室进行固体或者粉末药剂的投加，也可以对污水室进行液体药剂的投加;而且本实用新型可以对污水室、药斗进行清洁，雾化后的清洁液通过下向喷头、上向喷头、斜向喷头喷出，对污水室进行各个位置的清洁。
