申请日2018.04.03
公开(公告)日2018.12.28
IPC分类号C02F1/00
摘要
本实用新型公开了一种工业污水处理设备用壳体，包括底座，所述底座的顶部放置有设备本体，设备本体的外侧套设有外壳，外壳的底部两侧均固定安装有连接板，底座的顶部开设有两个对称设置的连接槽，连接板的底部延伸至相对应的连接槽内，两个连接槽相互远离的一侧内壁上均开设有矩形槽，两个矩形槽相互远离的一侧内壁上均开设有移动槽，移动槽内滑动安装有移动板，移动板的顶部焊接有多个弹簧，位于同一个移动板上的多个弹簧的顶端均焊接于移动槽的顶部内壁上。本实用新型结构简单，安装方便，经济实用，通过第一磁铁和第二磁铁，带动滑动板进行移动，并且通过移动板和直角梯形块，方便外壳的安装，安装过程简单。
权利要求书

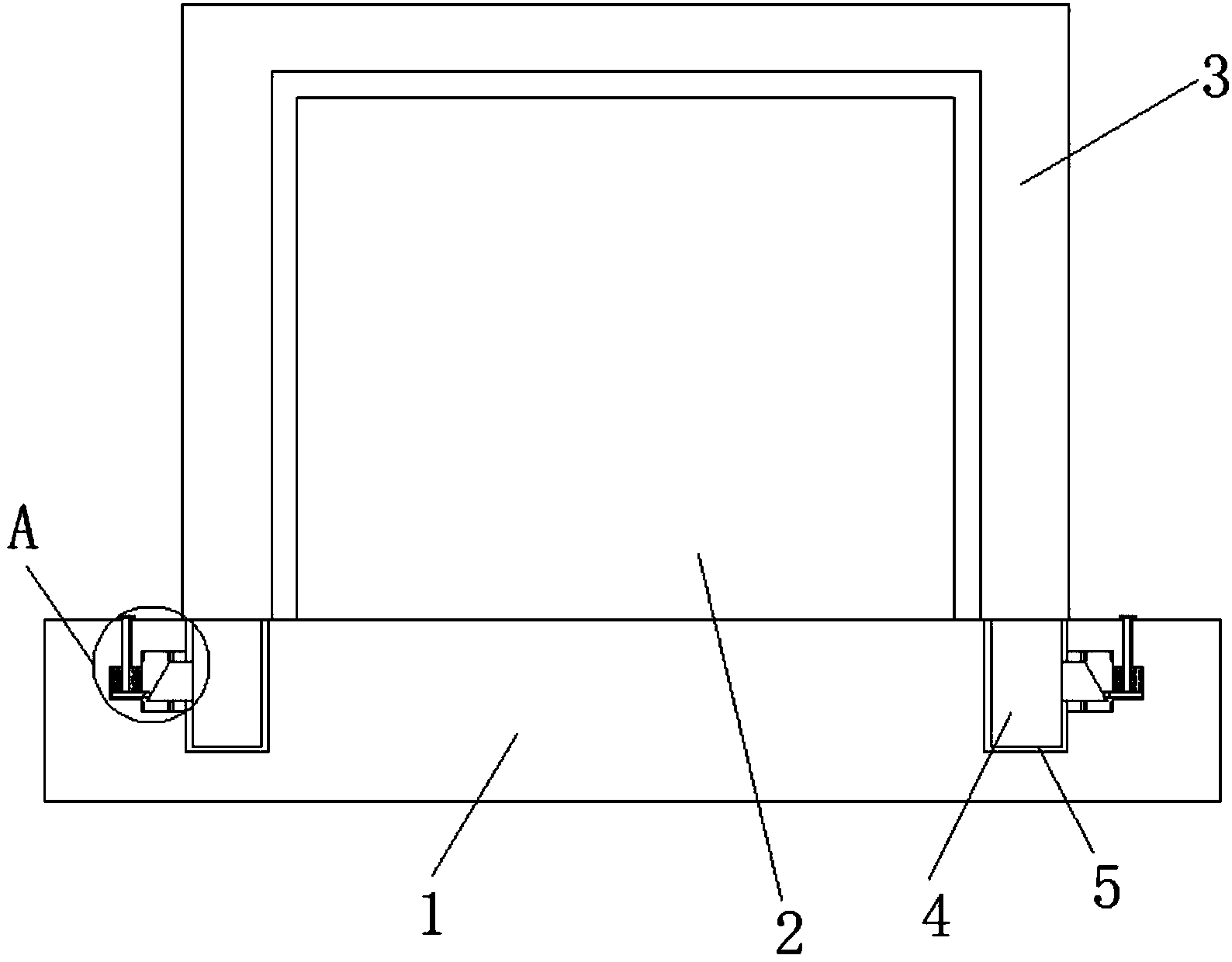

1.一种工业污水处理设备用壳体，包括底座(1)，其特征在于，所述底座(1)的顶部放置有设备本体(2)，设备本体(2)的外侧套设有外壳(3)，外壳(3)的底部两侧均固定安装有连接板(4)，底座(1)的顶部开设有两个对称设置的连接槽(5)，连接板(4)的底部延伸至相对应的连接槽(5)内，两个连接槽(5)相互远离的一侧内壁上均开设有矩形槽(6)，两个矩形槽(6)相互远离的一侧内壁上均开设有移动槽(7)，移动槽(7)内滑动安装有移动板(8)，移动板(8)的顶部焊接有多个弹簧(9)，位于同一个移动板(8)上的多个弹簧(9)的顶端均焊接于移动槽(7)的顶部内壁上，移动板(8)的顶部中央位置焊接有竖板(10)，移动槽(7)的顶部内壁上开设有竖孔(11);
竖板(10)的顶部贯穿竖孔(11)并焊接有把手，矩形槽(6)内安装有直角梯形块(12)，两个移动板(8)相互靠近的一侧分别延伸至相对应的矩形槽(6)内并滚动安装有滚珠(13)，滚珠(13)与直角梯形块(12)的倾斜面滚动连接，直角梯形块(12)的顶部和底部均焊接有滑动板(14)，位于同一水平轴线上的两个滑动板(14)相互远离的一侧均固定安装有第一磁铁(15)，矩形槽(6)远离矩形槽(6)开口的一侧内壁上固定安装有两个对称设置的第二磁铁(16)，第一磁铁(15)与相对应的第二磁铁(16)相配合。
2.根据权利要求1所述的一种工业污水处理设备用壳体，其特征在于，两个直角梯形块(12)相互靠近的一侧均延伸至连接槽(5)内并分别与连接板(4)的两侧相接触。
3.根据权利要求1所述的一种工业污水处理设备用壳体，其特征在于，位于同一个直角梯形块(12)上的两个滑动板(14)相互远离的一侧分别与矩形槽(6)的顶部内壁和底部内壁滑动连接。
4.根据权利要求1所述的一种工业污水处理设备用壳体，其特征在于，位于同一个矩形槽(6)内且位于同一水平轴线上的第一磁铁(15)和第二磁铁(16)相互靠近的一侧分别设置为N极和S极，且位于同一个矩形槽(6)内且位于同一水平轴线上的第一磁铁(15)和第二磁铁(16)通过N极和S极相配合。
5.根据权利要求1所述的一种工业污水处理设备用壳体，其特征在于，位于同一个移动板(8)上的弹簧(9)的数量为四到六个，且位于同一个移动板(8)上的四到六个弹簧(9)位于同一水平轴线上。
6.根据权利要求1所述的一种工业污水处理设备用壳体，其特征在于，所述竖板(10)与竖孔(11)的内壁滑动连接。
说明书
一种工业污水处理设备用壳体
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种工业污水处理设备用壳体。
背景技术
随着工业的进步和社会的发展，水资源污染问题正变得日益严重，已经成为了环境治理的首要问题，我国属于水资源严重短缺的国家之一，人均占有率仅为世界人均占有率的1/4，且现在我国的水质正变得越来越差，久而久之会严重影响了人们的日常生活，现有的污水处理设备通过设置壳体来对其进行保护，但是污水处理设备上的壳体不便于进行安装，且安装的稳定性较差，因此我们提出了一种工业污水处理设备用壳体用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种工业污水处理设备用壳体。
为了实现上述目的，本实用新型采用了如下技术方案：
一种工业污水处理设备用壳体，包括底座，所述底座的顶部放置有设备本体，设备本体的外侧套设有外壳，外壳的底部两侧均固定安装有连接板，底座的顶部开设有两个对称设置的连接槽，连接板的底部延伸至相对应的连接槽内，两个连接槽相互远离的一侧内壁上均开设有矩形槽，两个矩形槽相互远离的一侧内壁上均开设有移动槽，移动槽内滑动安装有移动板，移动板的顶部焊接有多个弹簧，位于同一个移动板上的多个弹簧的顶端均焊接于移动槽的顶部内壁上，移动板的顶部中央位置焊接有竖板，移动槽的顶部内壁上开设有竖孔;
竖板的顶部贯穿竖孔并焊接有把手，矩形槽内安装有直角梯形块，两个移动板相互靠近的一侧分别延伸至相对应的矩形槽内并滚动安装有滚珠，滚珠与直角梯形块的倾斜面滚动连接，直角梯形块的顶部和底部均焊接有滑动板，位于同一水平轴线上的两个滑动板相互远离的一侧均固定安装有第一磁铁，矩形槽远离矩形槽开口的一侧内壁上固定安装有两个对称设置的第二磁铁，第一磁铁与相对应的第二磁铁相配合。
优选的，两个直角梯形块相互靠近的一侧均延伸至连接槽内并分别与连接板的两侧相接触。
优选的，位于同一个直角梯形块上的两个滑动板相互远离的一侧分别与矩形槽的顶部内壁和底部内壁滑动连接。
优选的，位于同一个矩形槽内且位于同一水平轴线上的第一磁铁和第二磁铁相互靠近的一侧分别设置为N极和S极，且位于同一个矩形槽内且位于同一水平轴线上的第一磁铁和第二磁铁通过N极和S极相配合。
优选的，位于同一个移动板上的弹簧的数量为四到六个，且位于同一个移动板上的四到六个弹簧位于同一水平轴线上。
优选的，所述竖板与竖孔的内壁滑动连接。
与现有技术相比，本实用新型的有益效果是：
通过底座、设备本体、外壳、连接板、移动板、弹簧、竖板、竖孔、直角梯形块、滚珠、滑动板、第一磁铁和第二磁铁相配合，拉动把手，把手带动竖板进行移动，竖板带动滚珠进行移动，第一磁铁和相对应的第二磁铁之间存在相互吸引力，带动滑动板进行移动，滑动板带动直角梯形块进行移动，使得直角梯形块移动至矩形槽内，推动外壳，外壳带动连接板进行移动，使得连接板移动至连接槽内，松开把手，弹簧由于自身的弹力带动移动板进行移动，移动板带动竖板进行移动，移动板同时带动滚珠进行移动，滚珠与直角梯形块的倾斜面滚动连接，带动直角梯形块进行移动，直角梯形块带动滑动板进行移动，两个直角梯形块将连接板卡紧，方便外壳的安装，安装过程简单。
本实用新型结构简单，安装方便，经济实用，通过第一磁铁和第二磁铁，带动滑动板进行移动，并且通过移动板和直角梯形块，方便外壳的安装，安装过程简单。
