申请日2018.07.02
公开(公告)日2018.11.30
IPC分类号B02C4/02; B02C4/42; B02C23/16; C02F11/00
摘要
本发明涉及市政污泥处理领域，特别是涉及一种市政污泥处理用破筛装置，包括落泥箱、碾磨破碎组件、输泥箱、筛分筒组件、挤压筛泥组件、驱动控制组件、传动轮组件和粗料回收箱，所述落泥箱、碾磨破碎组件、输泥箱、筛分筒组件和粗料回收箱由上至下依次固定连接并连通;所述挤压筛泥组件滑动配合连接在筛分筒组件和输泥箱的内部;所述驱动控制组件连接挤压筛泥组件，驱动控制组件固定连接在粗料回收箱上;所述挤压筛泥组件传动连接传动轮组件，传动轮组件传动连接碾磨破碎组件。本发明可以有效对污泥进行破碎处理与筛分处理，破碎处理与筛分处理采用同一驱动控制组件进行控制，连续性好，工作效率较高，可以有效提高污泥的破碎筛分处理效率。
权利要求书

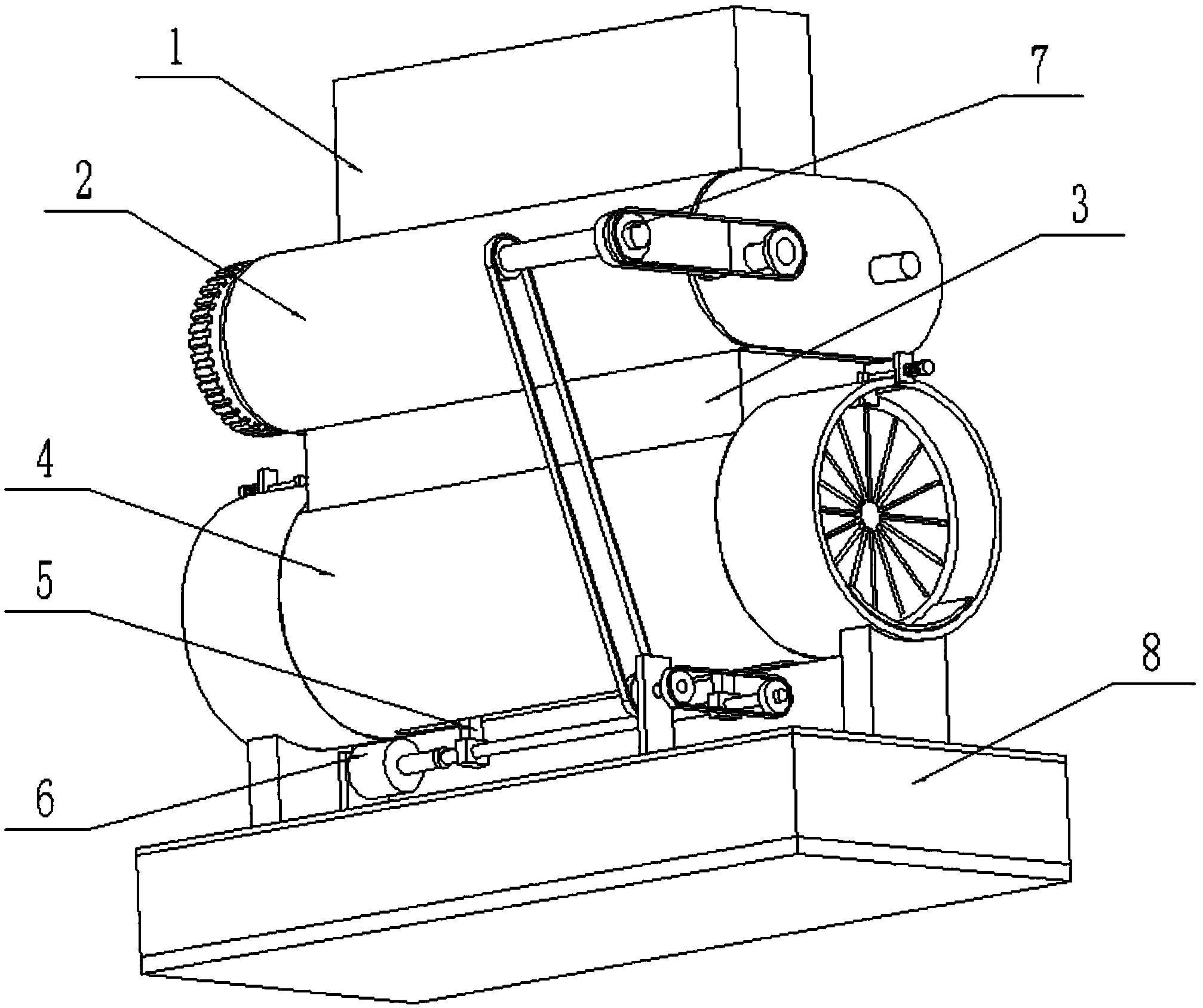

1.市政污泥处理用破筛装置，包括落泥箱(1)、碾磨破碎组件(2)、输泥箱(3)、筛分筒组件(4)、挤压筛泥组件(5)、驱动控制组件(6)、传动轮组件(7)和粗料回收箱(8)，其特征在于：所述落泥箱(1)、碾磨破碎组件(2)、输泥箱(3)、筛分筒组件(4)和粗料回收箱(8)由上至下依次固定连接并连通;所述挤压筛泥组件(5)滑动配合连接在筛分筒组件(4)和输泥箱(3)的内部;所述驱动控制组件(6)连接挤压筛泥组件(5)，驱动控制组件(6)固定连接在粗料回收箱(8)上;所述挤压筛泥组件(5)传动连接传动轮组件(7)，传动轮组件(7)传动连接碾磨破碎组件(2);所述传动轮组件(7)的下端固定连接在粗料回收箱(8)上，传动轮组件(7)的上端固定连接在碾磨破碎组件(2)上。
2.根据权利要求1所述的市政污泥处理用破筛装置，其特征在于：所述落泥箱(1)的内侧固定连接栅格过滤板(1-1)。
3.根据权利要求1所述的市政污泥处理用破筛装置，其特征在于：所述碾磨破碎组件(2)包括碾磨箱(2-1)、主动转轴(2-2)、联动轮(2-3)、内辊筒(2-4)、外辊筒(2-5)、多块弹簧片(2-6)、被动转轴(2-7)、碾磨辊(2-8)、主动齿轮(2-9)和被动齿轮(2-10);所述碾磨箱(2-1)的顶面设有进泥槽，进泥槽固定连接并连通落泥箱(1)，碾磨箱(2-1)的底面设有落泥槽，落泥槽的内侧固定连接并连通输泥箱(3);主动转轴(2-2)和被动转轴(2-7)的两端分别通过带座轴承转动连接在碾磨箱(2-1)的两侧侧面上;主动转轴(2-2)的一端固定连接联动轮(2-3)，联动轮(2-3)通过皮带连接传动轮组件(7)，主动转轴(2-2)的另一端固定连接主动齿轮(2-9)，主动齿轮(2-9)啮合连接被动齿轮(2-10)，被动齿轮(2-10)固定连接在被动转轴(2-7)上;所述主动转轴(2-2)的中端固定连接内辊筒(2-4)，内辊筒(2-4)的外侧面上均匀固定连接多块弹簧片(2-6)的一端，多块弹簧片(2-6)的另一端固定连接在外辊筒(2-5)的内侧面上，外辊筒(2-5)转动配合连接在碾磨箱(2-1)的内部;所述碾磨辊(2-8)固定连接在被动转轴(2-7)上，碾磨辊(2-8)转动配合连接在碾磨箱(2-1)的内部，碾磨辊(2-8)的辊面与外辊筒(2-5)的筒面贴合。
4.根据权利要求3所述的市政污泥处理用破筛装置，其特征在于：所述筛分筒组件(4)包括筛分筒本体(4-1)、两个筛泥盘(4-2)、两个滑动板(4-3)、两个固定板(4-4)、两根弹簧杆(4-5)、两个弹簧座(4-6)、两个拉伸弹簧(4-7)和两个弧形挡板(4-8);所述筛分筒本体(4-1)顶端的中间设有导泥槽;导泥槽的上端固定连接并连通输泥箱(3)，筛分筒本体(4-1)顶端的两侧各设有一个限位滑槽，两个滑动板(4-3)分别滑动配合连接在两个限位滑槽的内侧，两个滑动板(4-3)的外端各固定连接一根弹簧杆(4-5)，两根弹簧杆(4-5)分别滑动配合连接在两个固定板(4-4)上，两根弹簧杆(4-5)上各套有一个拉伸弹簧(4-7)，两根弹簧杆(4-5)的外端各固定连接一个弹簧座(4-6)，拉伸弹簧(4-7)的两端分别固定连接弹簧座(4-6)和固定板(4-4);两个固定板(4-4)分别固定连接在筛分筒本体(4-1)顶端的两侧，两个滑动板(4-3)的下端各固定连接一个筛泥盘(4-2)，两个筛泥盘(4-2)分别间隙配合连接在筛分筒本体(4-1)内侧的两端，两个筛泥盘(4-2)的外端各固定连接一个弧形挡板(4-8)，两个弧形挡板(4-8)皆与筛分筒本体(4-1)的内壁贴合;所述筛分筒本体(4-1)底端的中间设有矩形滑槽，筛分筒本体(4-1)底端的两侧各设有一个粗泥排放槽，两个弧形挡板(4-8)分别卡挡在两个粗泥排放槽的上端，两个粗泥排放槽的下端固定连接并连通粗料回收箱(8)。
5.根据权利要求4所述的市政污泥处理用破筛装置，其特征在于：所述挤压筛泥组件(5)包括第一挤压板(5-1)、第二挤压板(5-2)、第一分泥板(5-3)、第二分泥板(5-4)、T形滑块(5-5)、双向螺纹杆(5-6)和传动带轮(5-7);所述第一挤压板(5-1)和第二挤压板(5-2)分别间隙配合连接在筛分筒本体(4-1)内部的两端，第一分泥板(5-3)和第二分泥板(5-4)通过铰接轴铰接连接，第一分泥板(5-3)通过铰接轴铰接连接第一挤压板(5-1)的顶端，第二分泥板(5-4)通过铰接轴铰接连接第二挤压板(5-2)的顶端;第一挤压板(5-1)和第二挤压板(5-2)的下端各固定连接一个T形滑块(5-5)，两个T形滑块(5-5)皆滑动配合连接在矩形滑槽的内侧，两个T形滑块(5-5)对称通过螺纹连接在双向螺纹杆(5-6)的两端，双向螺纹杆(5-6)的一端固定连接驱动控制组件(6)，双向螺纹杆(5-6)的另一端固定连接传动带轮(5-7)，传动带轮(5-7)通过皮带连接传动轮组件(7);第一分泥板(5-3)和第二分泥板(5-4)的上端皆滑动配合连接在导泥槽的内侧，第一分泥板(5-3)和第二分泥板(5-4)的上端插入至输泥箱(3)的内侧;第一挤压板(5-1)和第二挤压板(5-2)设置在两个筛泥盘(4-2)的内侧。
6.根据权利要求5所述的市政污泥处理用破筛装置，其特征在于：所述第一分泥板(5-3)和第二分泥板(5-4)两侧侧面皆与导泥槽的内壁贴合。
7.根据权利要求5所述的市政污泥处理用破筛装置，其特征在于：所述驱动控制组件(6)包括驱动电机(6-1)、电机座(6-2)和驱动轴(6-3);所述驱动电机(6-1)的输出端通过联轴器连接驱动轴(6-3)，驱动轴(6-3)通过联轴器连接双向螺纹杆(5-6)的一端;所述驱动电机(6-1)通过电机座(6-2)固定连接在粗料回收箱(8)上。
8.根据权利要求7所述的市政污泥处理用破筛装置，其特征在于：所述传动轮组件(7)包括被动带轮(7-1)、下轮轴(7-2)、传动链轮(7-3)、链条(7-4)、被动链轮(7-5)、上轮轴(7-6)、上传动轮(7-7)、下轴架板(7-8)和上轴架板(7-9);所述被动带轮(7-1)和传动链轮(7-3)皆固定连接在下轮轴(7-2)上，下轮轴(7-2)通过带座轴承转动连接在下轴架板(7-8)上，下轴架板(7-8)固定连接在粗料回收箱(8)上，被动带轮(7-1)通过皮带连接传动带轮(5-7);所述传动链轮(7-3)通过链条(7-4)连接被动链轮(7-5);被动链轮(7-5)和上传动轮(7-7)皆固定连接在上轮轴(7-6)上，上轮轴(7-6)通过带座轴承转动连接在上轴架板(7-9)上，上轴架板(7-9)固定连接在碾磨箱(2-1)上;上传动轮(7-7)通过皮带连接联动轮(2-3)。
说明书
市政污泥处理用破筛装置
技术领域
本发明涉及市政污泥处理领域，特别是涉及一种市政污泥处理用破筛装置。
背景技术
城市污泥是污水处理厂和污水处理的必然产物。未经恰当处理处置的污泥进入环境后，直接给水体和大气带来二次污染，不但降低了污水处理系统的有效处理能力，而且对生态环境和人类的活动构成了严重的威胁。未来几年是我国污水处理市场的黄金时代，将建成上千座污水处理厂。每座污水处理厂每天要排放含水率约99.2%的剩余污泥数百乃至上万吨，这些数量巨大的污泥将成为未来急需处理的难题。污泥处理技术包括了污泥的浓缩、脱水和干燥三方面的技术。国内现有的基本是污泥浓缩和脱水技术，污泥经浓缩和脱水后，一般含水率只能降低到80%左右，而发达国家正逐步要求污泥的含水率降低到20%-30%。因此，高效、经济的污泥处理技术包括脱水和干燥技术将有巨大的市场。而污泥在进行处理或回收利用时，需要对污泥进行破碎处理与筛分处理，现有技术中对污泥进行破碎处理与筛分处理时需要采用不同的设备进行工作，设备的购置成本高，且工艺流程长，耗时较长。
发明内容
本发明的目的是提供一种市政污泥处理用破筛装置，可以有效对污泥进行破碎处理与筛分处理，破碎处理与筛分处理采用同一驱动控制组件进行控制，连续性好，工作效率较高，可以有效提高污泥的破碎筛分处理效率，并有效降低污泥处理设备的购置成本。
本发明的目的通过以下技术方案来实现：
市政污泥处理用破筛装置，包括落泥箱、碾磨破碎组件、输泥箱、筛分筒组件、挤压筛泥组件、驱动控制组件、传动轮组件和粗料回收箱，所述落泥箱、碾磨破碎组件、输泥箱、筛分筒组件和粗料回收箱由上至下依次固定连接并连通;所述挤压筛泥组件滑动配合连接在筛分筒组件和输泥箱的内部;所述驱动控制组件连接挤压筛泥组件，驱动控制组件固定连接在粗料回收箱上;所述挤压筛泥组件传动连接传动轮组件，传动轮组件传动连接碾磨破碎组件;所述传动轮组件的下端固定连接在粗料回收箱上，传动轮组件的上端固定连接在碾磨破碎组件上。
所述落泥箱的内侧固定连接栅格过滤板。
所述碾磨破碎组件包括碾磨箱、主动转轴、联动轮、内辊筒、外辊筒、多块弹簧片、被动转轴、碾磨辊、主动齿轮和被动齿轮;所述碾磨箱的顶面设有进泥槽，进泥槽固定连接并连通落泥箱，碾磨箱的底面设有落泥槽，落泥槽的内侧固定连接并连通输泥箱;主动转轴和被动转轴的两端分别通过带座轴承转动连接在碾磨箱的两侧侧面上;主动转轴的一端固定连接联动轮，联动轮通过皮带连接传动轮组件，主动转轴的另一端固定连接主动齿轮，主动齿轮啮合连接被动齿轮，被动齿轮固定连接在被动转轴上;所述主动转轴的中端固定连接内辊筒，内辊筒的外侧面上均匀固定连接多块弹簧片的一端，多块弹簧片的另一端固定连接在外辊筒的内侧面上，外辊筒转动配合连接在碾磨箱的内部;所述碾磨辊固定连接在被动转轴上，碾磨辊转动配合连接在碾磨箱的内部，碾磨辊的辊面与外辊筒的筒面贴合。
所述筛分筒组件包括筛分筒本体、两个筛泥盘、两个滑动板、两个固定板、两根弹簧杆、两个弹簧座、两个拉伸弹簧和两个弧形挡板;所述筛分筒本体顶端的中间设有导泥槽;导泥槽的上端固定连接并连通输泥箱，筛分筒本体顶端的两侧各设有一个限位滑槽，两个滑动板分别滑动配合连接在两个限位滑槽的内侧，两个滑动板的外端各固定连接一根弹簧杆，两根弹簧杆分别滑动配合连接在两个固定板上，两根弹簧杆上各套有一个拉伸弹簧，两根弹簧杆的外端各固定连接一个弹簧座，拉伸弹簧的两端分别固定连接弹簧座和固定板;两个固定板分别固定连接在筛分筒本体顶端的两侧，两个滑动板的下端各固定连接一个筛泥盘，两个筛泥盘分别间隙配合连接在筛分筒本体内侧的两端，两个筛泥盘的外端各固定连接一个弧形挡板，两个弧形挡板皆与筛分筒本体的内壁贴合;所述筛分筒本体底端的中间设有矩形滑槽，筛分筒本体底端的两侧各设有一个粗泥排放槽，两个弧形挡板分别卡挡在两个粗泥排放槽的上端，两个粗泥排放槽的下端固定连接并连通粗料回收箱。
所述挤压筛泥组件包括第一挤压板、第二挤压板、第一分泥板、第二分泥板、T形滑块、双向螺纹杆和传动带轮;所述第一挤压板和第二挤压板分别间隙配合连接在筛分筒本体内部的两端，第一分泥板和第二分泥板通过铰接轴铰接连接，第一分泥板通过铰接轴铰接连接第一挤压板的顶端，第二分泥板通过铰接轴铰接连接第二挤压板的顶端;第一挤压板和第二挤压板的下端各固定连接一个T形滑块，两个T形滑块皆滑动配合连接在矩形滑槽的内侧，两个T形滑块对称通过螺纹连接在双向螺纹杆的两端，双向螺纹杆的一端固定连接驱动控制组件，双向螺纹杆的另一端固定连接传动带轮，传动带轮通过皮带连接传动轮组件;第一分泥板和第二分泥板的上端皆滑动配合连接在导泥槽的内侧，第一分泥板和第二分泥板的上端插入至输泥箱的内侧;第一挤压板和第二挤压板设置在两个筛泥盘的内侧。
所述第一分泥板和第二分泥板两侧侧面皆与导泥槽的内壁贴合。
所述驱动控制组件包括驱动电机、电机座和驱动轴;所述驱动电机的输出端通过联轴器连接驱动轴，驱动轴通过联轴器连接双向螺纹杆的一端;所述驱动电机通过电机座固定连接在粗料回收箱上。
所述传动轮组件包括被动带轮、下轮轴、传动链轮、链条、被动链轮、上轮轴、上传动轮、下轴架板和上轴架板;所述被动带轮和传动链轮皆固定连接在下轮轴上，下轮轴通过带座轴承转动连接在下轴架板上，下轴架板固定连接在粗料回收箱上，被动带轮通过皮带连接传动带轮;所述传动链轮通过链条连接被动链轮;被动链轮和上传动轮皆固定连接在上轮轴上，上轮轴通过带座轴承转动连接在上轴架板上，上轴架板固定连接在碾磨箱上;上传动轮通过皮带连接联动轮。
本发明的有益效果：本发明的一种市政污泥处理用破筛装置，可以有效对污泥进行破碎处理与筛分处理，破碎处理与筛分处理采用同一驱动控制组件进行控制，连续性好，工作效率较高，可以有效提高污泥的破碎筛分处理效率，并有效降低污泥处理设备的购置成本。
