申请日2018.07.03
公开(公告)日2018.11.06
IPC分类号C02F9/14
摘要
本发明公开了一种利用风能太阳能水处理设备，设备本体的一端设置有沉砂池，沉砂池的一侧安装有初沉池，初沉池的一侧安装有生物接触氧化池，生物接触氧化池的一侧安装有二沉池，二沉池的一侧安装有消毒室，消毒室的一侧安装有清水箱，清水箱的顶部安装有风光发电器，风光发电器的底端设置有控制箱，控制箱的顶部安装有支杆，支杆中部的两侧安装有转轴，转轴的一端安装有底板，底板内侧的两端安装有连接杆，连接杆的底部安装有电动推杆和弹簧，支杆的顶端安装有减震器，本发明电动推杆与连接杆之间铰接，电动推杆能够推动连接杆上下移动，进而实现对太阳能电池板角度的自由调节，灵活快捷，便于扩大太阳光的照射面积，提高了能源的利用率。
权利要求书

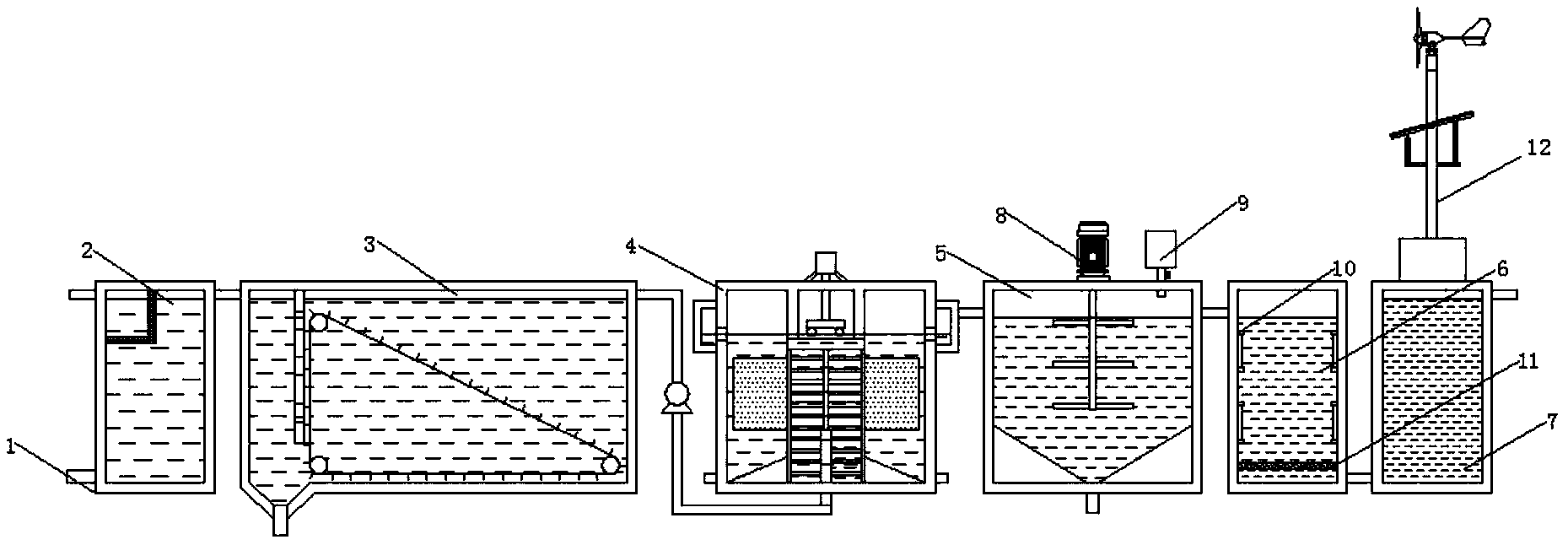

1.一种利用风能太阳能水处理设备，包括设备本体(1)、沉砂池(2)、初沉池(3)、生物接触氧化池(4)、二沉池(5)、消毒室(6)、清水箱(7)、搅拌器(8)、加药器(9)、紫外线消毒灯(10)、活性炭过滤网(11)、风光发电器(12)、进水管(13)、支架(14)、导水板(15)、表面曝气器(16)、生物填料(17)、斜块(18)、排污口(19)、出水室(20)、出水口(21)、控制箱(22)、蓄电池(23)、逆变器(24)、可编程程序控制器(25)、支杆(26)、支板(27)、底板(28)、太阳能电池板(29)、电动推杆(30)、弹簧(31)、风力发电机(32)、减震器(33)、转轴(34)、连接杆(35)、固定筒(36)、安装板(37)、导杆(38)、滑板(39)、减震弹簧(40)、滑槽(41)和橡胶垫(42)，其特征在于：所述设备本体(1)的一端设置有所述沉砂池(2)，所述沉砂池(2)的一侧安装有所述初沉池(3)，所述初沉池(3)的一侧安装有所述生物接触氧化池(4)，所述生物接触氧化池(4)外侧的顶端安装有所述出水室(20)，所述出水室(20)右侧的顶端设置有所述出水口(21)，所述生物接触氧化池(4)内部的中部安装有所述支架(14)，所述支架(14)的顶部安装有所述导水板(15)，所述导水板(15)的顶部安装有所述表面曝气器(16)，所述支架(14)的两侧安装有所述生物填料(17)，所述生物填料(17)的底部安装有所述斜块(18)，所述斜块(18)的底端设置有所述排污口(19)，所述生物接触氧化池(4)的底端安装有所述进水管(13)，所述生物接触氧化池(4)的一侧安装有所述二沉池(5)，所述二沉池(5)的中部安装有所述搅拌器(8)，所述搅拌器(8)的一侧安装有所述加药器(9)，所述二沉池(5)的一侧安装有所述消毒室(6)，所述消毒室(6)内部的两侧安装有所述紫外线消毒灯(10)，所述消毒室(6)内部的底端安装有所述活性炭过滤网(11)，所述消毒室(6)的一侧安装有所述清水箱(7)，所述清水箱(7)的顶部安装有所述风光发电器(12)，所述风光发电器(12)的底端设置有所述控制箱(22)，所述控制箱(22)内部的中部安装有所述蓄电池(23)，所述蓄电池(23)的左侧安装有所述逆变器(24)，所述蓄电池(23)的右侧安装有所述可编程程序控制器(25)，所述控制箱(22)的顶部安装有所述支杆(26)，所述支杆(26)中部的两侧安装有所述转轴(34)，所述转轴(34)的一端安装有所述底板(28)，所述底板(28)的顶部安装有所述太阳能电池板(29)，所述底板(28)内侧的两端安装有所述连接杆(35)，所述连接杆(35)的底部安装有所述电动推杆(30)和所述弹簧(31)，所述电动推杆(30)和所述弹簧(31)的底部安装有所述支板(27)，所述支杆(26)的顶端安装有所述减震器(33)，所述减震器(33)的顶端安装有所述安装板(37)，所述安装板(37)的底端固定连接有所述导杆(38)，所述导杆(38)的底部安装有所述滑板(39)，所述滑板(39)的底部安装有所述减震弹簧(40)，所述减震弹簧(40)的底部安装有所述固定筒(36)，所述固定筒(36)内侧的顶端开设有所述滑槽(41)，所述减震器(33)的顶部安装有所述风力发电机(32)。
2.根据权利要求1所述的一种利用风能太阳能水处理设备，其特征在于：所述太阳能电池板(29)和所述风力发电机(32)与所述逆变器(24)电性连接，所述逆变器(24)与所述蓄电池(23)电性连接，所述蓄电池(23)与所述可编程程序控制器(25)电性连接，所述可编程程序控制器(25)电性连接所述搅拌器(8)、所述加药器(9)、所述紫外线消毒灯(10)、所述表面曝气器(16)和所述电动推杆(30)。
3.根据权利要求1所述的一种利用风能太阳能水处理设备，其特征在于：所述紫外线消毒灯(10)与所述活性炭过滤网(11)之间配合使用。
4.根据权利要求1所述的一种利用风能太阳能水处理设备，其特征在于：所述太阳能电池板(29)与所述风力发电机(32)之间配合使用。
5.根据权利要求1所述的一种利用风能太阳能水处理设备，其特征在于：所述支杆(26)与所述风力发电机(32)通过所述减震器(33)连接。
6.根据权利要求1所述的一种利用风能太阳能水处理设备，其特征在于：所述支杆(26)与所述底板(28)通过所述转轴(34)连接。
7.根据权利要求1所述的一种利用风能太阳能水处理设备，其特征在于：所述电动推杆(30)与所述连接杆(35)之间铰接。
8.根据权利要求1所述的一种利用风能太阳能水处理设备，其特征在于：所述固定筒(36)与所述滑板(39)通过所述减震弹簧(40)连接。
9.根据权利要求1所述的一种利用风能太阳能水处理设备，其特征在于：所述滑板(39)与所述滑槽(41)之间配合使用。
10.根据权利要求1所述的一种利用风能太阳能水处理设备，其特征在于：所述固定筒(36)的顶端粘贴有橡胶垫(42)。
说明书
一种利用风能太阳能水处理设备
技术领域
本发明涉及一种水处理设备技术领域，具体为一种利用风能太阳能水处理设备。
背景技术
生活污水是指人们在日常生活活动中所排出的废水，这种废水主要被生活废料和人的排泄物所污染，生活污水一般并不含有有毒物质，但是，它具有适于微生物繁殖的条件，含有大量细菌和病原体，从卫生角度来看，具有一定的危害性，为了避免这些污水对城市环境及其建设造成影响，通常会利用水处理设备对其进行处理，现有的水处理设备多数都是依靠市电进行工作，不仅建设成本高，还容易受停电等意外事件的影响，虽然现在已经出现了可利用太阳能的水处理设备，但容易受阴雨天等因素的制约，无法保证水处理设备的连续工作，实用性较差，此外，大部分水处理设备的太阳能电池板都是固定的，无法对太阳光进行全面接收，能源利用率较差。
因此，需要设计一种利用风能太阳能水处理设备来解决此类问题。
发明内容
本发明的目的在于提供一种利用风能太阳能水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种利用风能太阳能水处理设备，包括设备本体、沉砂池、初沉池、生物接触氧化池、二沉池、消毒室、清水箱、搅拌器、加药器、紫外线消毒灯、活性炭过滤网、风光发电器、进水管、支架、导水板、表面曝气器、生物填料、斜块、排污口、出水室、出水口、控制箱、蓄电池、逆变器、可编程程序控制器、支杆、支板、底板、太阳能电池板、电动推杆、弹簧、风力发电机、减震器、转轴、连接杆、固定筒、安装板、导杆、滑板、减震弹簧、滑槽和橡胶垫，所述设备本体的一端设置有所述沉砂池，所述沉砂池的一侧安装有所述初沉池，所述初沉池的一侧安装有所述生物接触氧化池，所述生物接触氧化池外侧的顶端安装有所述出水室，所述出水室右侧的顶端设置有所述出水口，所述生物接触氧化池内部的中部安装有所述支架，所述支架的顶部安装有所述导水板，所述导水板的顶部安装有所述表面曝气器，所述支架的两侧安装有所述生物填料，所述生物填料的底部安装有所述斜块，所述斜块的底端设置有所述排污口，所述生物接触氧化池的底端安装有所述进水管，所述生物接触氧化池的一侧安装有所述二沉池，所述二沉池的中部安装有所述搅拌器，所述搅拌器的一侧安装有所述加药器，所述二沉池的一侧安装有所述消毒室，所述消毒室内部的两侧安装有所述紫外线消毒灯，所述消毒室内部的底端安装有所述活性炭过滤网，所述消毒室的一侧安装有所述清水箱，所述清水箱的顶部安装有所述风光发电器，所述风光发电器的底端设置有所述控制箱，所述控制箱内部的中部安装有所述蓄电池，所述蓄电池的左侧安装有所述逆变器，所述蓄电池的右侧安装有所述可编程程序控制器，所述控制箱的顶部安装有所述支杆，所述支杆中部的两侧安装有所述转轴，所述转轴的一端安装有所述底板，所述底板的顶部安装有所述太阳能电池板，所述底板内侧的两端安装有所述连接杆，所述连接杆的底部安装有所述电动推杆和所述弹簧，所述电动推杆和所述弹簧的底部安装有所述支板，所述支杆的顶端安装有所述减震器，所述减震器的顶端安装有所述安装板，所述安装板的底端固定连接有所述导杆，所述导杆的底部安装有所述滑板，所述滑板的底部安装有所述减震弹簧，所述减震弹簧的底部安装有所述固定筒，所述固定筒内侧的顶端开设有所述滑槽，所述减震器的顶部安装有所述风力发电机。
进一步的，所述太阳能电池板和所述风力发电机与所述逆变器电性连接，所述逆变器与所述蓄电池电性连接，所述蓄电池与所述可编程程序控制器电性连接，所述可编程程序控制器电性连接所述搅拌器、所述加药器、所述紫外线消毒灯、所述表面曝气器和所述电动推杆。
进一步的，所述紫外线消毒灯与所述活性炭过滤网之间配合使用。
进一步的，所述太阳能电池板与所述风力发电机之间配合使用。
进一步的，所述支杆与所述风力发电机通过所述减震器连接。
进一步的，所述支杆与所述底板通过所述转轴连接。
进一步的，所述电动推杆与所述连接杆之间铰接。
进一步的，所述固定筒与所述滑板通过所述减震弹簧连接。
进一步的，所述滑板与所述滑槽之间配合使用。
进一步的，所述固定筒的顶端粘贴有橡胶垫。
与现有技术相比，本发明的有益效果是：该种利用风能太阳能水处理设备，设备本体的一端设置有沉砂池，用于去除密度较大的悬浮颗粒，沉砂池的左上角安装有格栅，用于去除大块的漂浮物和悬浮物;沉砂池的一侧安装有初沉池，用于去除污水中密度稍小或颗粒较小的悬浮颗粒;初沉池的一侧安装有生物接触氧化池，用于吸附污水中含有的有害有机物，便于加速污水净化;生物接触氧化池外侧的顶端安装有出水室，出水室右侧的顶端设置有出水口，生物接触氧化池内部的中部安装有支架，支架的顶部安装有导水板，导水板的顶部安装有表面曝气器，支架的两侧安装有生物填料，生物填料的底部安装有斜块，斜块的底端设置有排污口，生物接触氧化池的底端安装有进水管，生物接触氧化池的一侧安装有二沉池，用于泥水分离，污泥浓缩和回流;二沉池的中部安装有搅拌器，便于加速沉淀速度;搅拌器的一侧安装有加药器，二沉池的一侧安装有消毒室，消毒室内部的两侧安装有紫外线消毒灯，消毒室内部的底端安装有活性炭过滤网，紫外线消毒灯与活性炭过滤网之间配合使用，紫外线消毒灯能够杀死污水中含有的细菌，活性炭过滤网能够去除掉污水中含有的异色、异味、残留消毒物等有机物杂质，两者相互协作，大大增强了消毒室的工作效果，保证了出水的洁净性，提高了设备本体的处理效率;消毒室的一侧安装有清水箱，清水箱的顶部安装有风光发电器，风光发电器的底端设置有控制箱，控制箱内部的中部安装有蓄电池，蓄电池的左侧安装有逆变器，蓄电池的右侧安装有可编程程序控制器，控制箱的顶部安装有支杆，支杆中部的两侧安装有转轴，转轴的一端安装有底板，支杆与底板通过转轴连接，结构简单，便于实现底板的灵活转动;底板的顶部安装有太阳能电池板，底板内侧的两端安装有连接杆，连接杆的底部安装有电动推杆和弹簧，电动推杆与连接杆之间铰接，电动推杆能够推动连接杆上下移动，进而实现对太阳能电池板角度的自由调节，灵活快捷，便于扩大太阳光的照射面积，提高了能源的利用率;弹簧能够起到一定的支撑作用，保证了底板转动的稳定性;电动推杆和弹簧的底部安装有支板，支杆的顶端安装有减震器，减震器的顶端安装有安装板，安装板的底端固定连接有导杆，导杆的底部安装有滑板，滑板的底部安装有减震弹簧，减震弹簧的底部安装有固定筒，固定筒与滑板通过减震弹簧连接，结构简单，弹性充足，减震效果好;固定筒的顶端粘贴有橡胶垫，柔软有弹性，能够避免安装板下移时与固定筒发生剧烈撞击，在减震降噪的同时，也延长了减震器的使用寿命;固定筒内侧的顶端开设有滑槽，滑板与滑槽之间配合使用，结构简单，滑动顺畅，能够对导杆起到一定的导向和固定作用，保证了其移动的稳定性，提高了风力发电机工作的安全性;减震器的顶部安装有风力发电机，支杆与风力发电机通过减震器连接，减震器能够减弱风力发电机工作时产生的震动，在避免噪音污染的同时，也能够对风力发电机起到一定的保护作用，保证了其工作的稳定性，延长了其使用寿命;太阳能电池板与风力发电机之间配合使用，太阳能电池板能够将太阳能转化为电能存储在蓄电池中，风力发电机能够将风能转化为电能存储在蓄电池中，两者相互协作，避免了因阴雨天或无风天等特殊天气对设备本体造成的影响，在保证其连续工作的同时，也提高了能源的利用率，降低了设备本体的处理成本。
