申请日2018.07.03
公开(公告)日2019.01.15
IPC分类号B65G65/46; C02F11/12
摘要
本实用新型公开了一种烧结砖用污泥池出料装置，属于烧结砖制备领域，旨在提供一种方便污泥出料的污泥池出料装置，以解决传统污泥出料效率低的问题，其技术方案要点是，包括污泥池、出料口、用于启闭出料口的闸门组件;所述出料口设置在污泥池的侧壁，所述污泥池外侧设置有污泥螺杆泵，所述污泥螺杆泵的进口固定连接有料斗，所述料斗远离污泥螺杆泵的一端承接在出料口下方。本实用新型适用于污泥池出料。
权利要求书

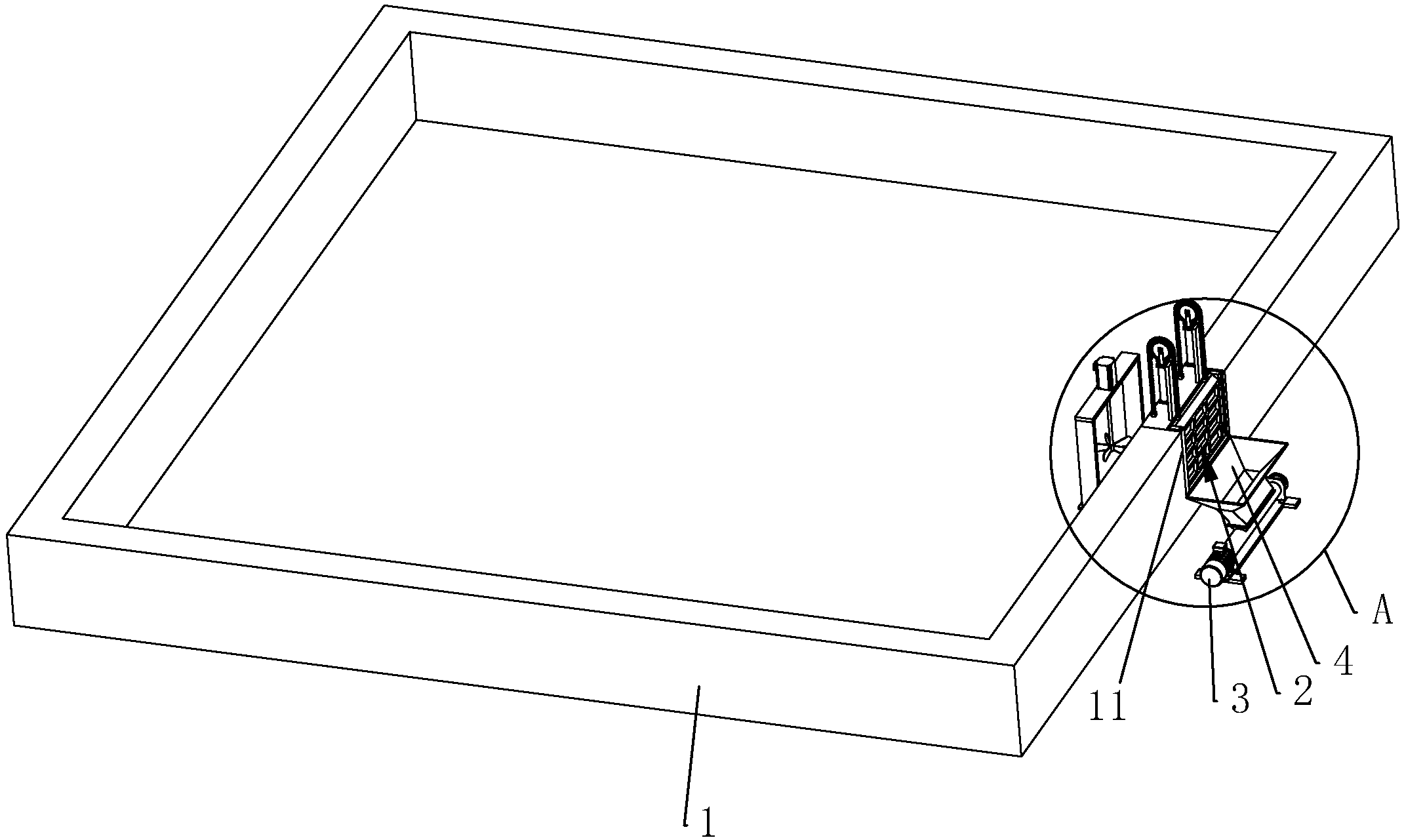

1.一种烧结砖用污泥池出料装置，其特征在于：包括污泥池(1)、出料口(11)、用于启闭出料口(11)的闸门组件(2);
所述出料口(11)设置在污泥池(1)的侧壁，所述污泥池(1)外侧设置有污泥螺杆泵(3)，所述污泥螺杆泵(3)的进口固定连接有料斗(4)，所述料斗(4)远离污泥螺杆泵(3)的一端承接在出料口(11)下方。
2.根据权利要求1所述的一种烧结砖用污泥池出料装置，其特征在于：所述闸门组件(2)包括固定在出料口(11)边缘的门框(21)，所述门框(21)上插接有用于启闭出料口(11)的插板(22)，所述门框(21)顶部固定连接有用于驱动插板(22)升降的升降机构(5)。
3.根据权利要求2所述的一种烧结砖用污泥池出料装置，其特征在于：所述升降机构(5)包括固定在门框(21)顶部的升降气缸(51)，所述升降气缸(51)的活塞杆竖直向上，所述活塞杆顶部转动连接有传动齿轮(52)，所述传动齿轮(52)的轴向平行于插板(22)的长度方向，所述传动齿轮(52)上啮合有传动链(53);
所述传动链(53)长度方向的一端与门框(21)顶部固定连接，另一端与插板(22)顶部固定连接。
4.根据权利要求3所述的一种烧结砖用污泥池出料装置，其特征在于：所述升降机构(5)设置为两个，两个所述升降机构(5)分别位于插板(22)顶部长度方向的两端。
5.根据权利要求2所述的一种烧结砖用污泥池出料装置，其特征在于：所述门框(21)高度方向的两侧分别设置有限位框(23)，所述插板(22)竖直方向贴合滑移在限位框(23)内，所述插板(22)背离污泥池(1)的一侧固定连接有若干导轮(24)，所有导轮(24)均匀分布在插板(22)竖直方向的两端;
所述导轮(24)的轴向平行于传动链(53)轮的轴向，所述导轮(24)的外壁与限位框(23)内壁相互贴合。
6.根据权利要求5所述的一种烧结砖用污泥池出料装置，其特征在于：所述插板(22)背离污泥池(1)的一侧设置有若干加强筋(25)。
7.根据权利要求1所述的一种烧结砖用污泥池出料装置，其特征在于：所述污泥池(1)外壁设置有承接台(12)，所述承接台(12)位于出料口(11)正下方，所述料斗(4)的顶壁抵接在承接台(12)底壁。
8.根据权利要求1所述的一种烧结砖用污泥池出料装置，其特征在于：还包括设置在污泥池(1)内靠近出料口(11)一侧的搅拌组件(6)，所述搅拌组件(6)包括固定在污泥池(1)内部的固定框(61)，所述固定框(61)顶部固定连接有搅拌电机(62)，所述搅拌电机(62)的输出轴竖直贯穿固定框(61)并同轴固定连接有搅拌轴(63)，所述搅拌轴(63)远离搅拌电机(62)的一端固定连接有搅拌叶片(64)。
说明书
一种烧结砖用污泥池出料装置
技术领域
本实用新型涉及烧结砖制备领域，特别涉及一种烧结砖用污泥池出料装置。
背景技术
污水处理厂、给水厂以及啤酒厂在污水净化处理过程中产生了含水率不同的半固态或固态物质污泥，其具有含水率高、易腐化、产生恶臭、性质不稳定等特点，同时，其组成分复杂，含有大量的致病菌、寄生虫卵、重金属和有机污染物等。由于污泥具有较大的潜在环境风险，加之污泥产量迅速增长，污泥的处理与处置已经受到了世界各国的广泛关注。如果能将这些污泥充分利用，不仅能够保护环境，而且能够节约资源，给企业节约成本。
铸造生产在耗用大量资源的同时也产生大量的固体废弃物-铸造废砂，铸造废砂的大量堆积不仅占用土地等自然资源，而且污染周边的环境，如何将铸造废砂废弃物循环综合利用，成为当前铸造行业发展的现实和急需解决的问题。
公开号为CN107522470A的中国专利公开了一种利用污泥和铸造废砂制备烧结砖的方法，首先将煤矸石和页岩破碎至粒度小于3mm，同时将污泥进行干燥脱水处理，使含水率降到40%，然后将煤矸石、页岩、黏土、污泥和铸造废砂进行混合搅拌后进行陈化处理，然后强力搅拌，使含水率达到14%左右，进行真空挤出成型，切条切坯，最后干燥焙烧，即可。
上述的发明利用废弃物污泥和铸造废砂作为原料制备烧结砖，工艺简单，同时解决了废弃物污泥和铸造废砂的处理问题，不仅有利于保护环境，而且能够节约资源。但是在实际生产中，需要先将污泥储存在污泥池中，然后在生产时，将污泥池内的污泥导入干燥设备中实现其含水率的控制。这就需要在污泥池上设置出料装置，从而方便将污泥从污泥池中的出料工序。
实用新型内容
本实用新型的目的是提供一种烧结砖用污泥池出料装置，具有方便污泥出料的优点。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种烧结砖用污泥池出料装置，包括污泥池、出料口、用于启闭出料口的闸门组件;
所述出料口设置在污泥池的侧壁，所述污泥池外侧设置有污泥螺杆泵，所述污泥螺杆泵的进口固定连接有料斗，所述料斗远离污泥螺杆泵的一端承接在出料口下方。
通过采用上述技术方案，打开闸门组件，污泥池内的污泥经过出料口落入料斗内，在料斗的导料作用下，污泥进入污泥螺杆泵，然后在污泥螺杆泵的作用下，将污泥导入干燥设备中进行干燥。这样的方式，方便了污泥的出料。
进一步的，所述闸门组件包括固定在出料口边缘的门框，所述门框上插接有用于启闭出料口的插板，所述门框顶部固定连接有用于驱动插板升降的升降机构。
通过采用上述技术方案，门框对插板起到支撑限位作用，升降机构实现了插板的升降，方便快捷。
进一步的，所述升降机构包括固定在门框顶部的升降气缸，所述升降气缸的活塞杆竖直向上，所述活塞杆顶部转动连接有传动齿轮，所述传动齿轮的轴向平行于插板的长度方向，所述传动齿轮上啮合有传动链;
所述传动链长度方向的一端与门框顶部固定连接，另一端与插板顶部固定连接。
通过采用上述技术方案，升降气缸通过传动齿轮和传动链共同实现了插板的升降，结构简单，方便了闸门组件的安装和维护。
进一步的，所述升降机构设置为两个，两个所述升降机构分别位于插板顶部长度方向的两端。
通过采用上述技术方案，提高了插板升降的稳定性。
进一步的，所述门框高度方向的两侧分别设置有限位框，所述插板竖直方向贴合滑移在限位框内，所述插板背离污泥池的一侧固定连接有若干导轮，所有导轮均匀分布在插板竖直方向的两端;
所述导轮的轴向平行于传动链轮的轴向，所述导轮的外壁与限位框内壁相互贴合。
通过采用上述技术方案，限位框用于对插板升降进行限位导向，减少插板升降过程中的偏移现象的发生，导轮的设置用于减小插板与限位框之间的摩擦作用力，使得升降气缸对插板的作用更加稳定。
进一步的，所述插板背离污泥池的一侧设置有若干加强筋。
通过采用上述技术方案，提高了插板的刚性，有效延长了插板的使用寿命。
进一步的，所述污泥池外壁设置有承接台，所述承接台位于出料口正下方，所述料斗的顶壁抵接在承接台底壁。
通过采用上述技术方案，有利于污泥导入料斗内，减少了污泥流至料斗外的可能。
进一步的，还包括设置在污泥池内部靠近出料口一侧的搅拌组件，所述搅拌组件包括固定在污泥池内部的固定框，所述固定框顶部固定连接有搅拌电机，所述搅拌电机的输出轴竖直贯穿固定框并同轴固定连接有搅拌轴，所述搅拌轴远离搅拌电机的一端固定连接有搅拌叶片。
通过采用上述技术方案，提高了污泥池内污泥的混合均匀度，并且有效提高了污泥的流速，提高了污泥的出料速率。
综上所述，本实用新型具有以下有益效果：
1.通过闸门组件的设置，具有方便污泥自动出料的优点;
2.通过升降机构的设置，能够起到减少人工出料费时费力的问题，有效提高了污泥的出料效率;
3.通过搅拌组件的设置，能够起到提高污泥混合均匀度，具有提高污泥出料效率的效果。
