申请日2018.07.03
公开(公告)日2018.12.07
IPC分类号F04D7/04; F04D13/06; F04D29/70; F04D29/66; F04D29/58; F04D29/42; H02K5/24
摘要
本发明公开了一种立式污水泵，包括泵体和高速电机，所述高速电机的外侧罩设有隔音罩，所述隔音罩的内部两侧设置有金属吸热板，所述金属吸热板上设置有延伸至隔音罩外部的散热棒，所述高速电机的输出轴通过联轴器连接有传动轴，所述传动轴的底端固定有叶轮，所述泵体的外表面底端设有进水口，所述泵体的外表面上端设有出水口，所述进水口与叶轮之间设置有过滤网，所述泵体位于过滤网两端的侧壁上设置有振动电机，所述振动电机通过传振轴与过滤网连接。本发明，结构简单，使用方便，隔音降噪效果好，不仅能够有效的过滤出污水中的杂质，而且长时使用后，能够通过振动的方式振落掉粘附在过滤网上的杂物，对过滤网清杂方便。
权利要求书

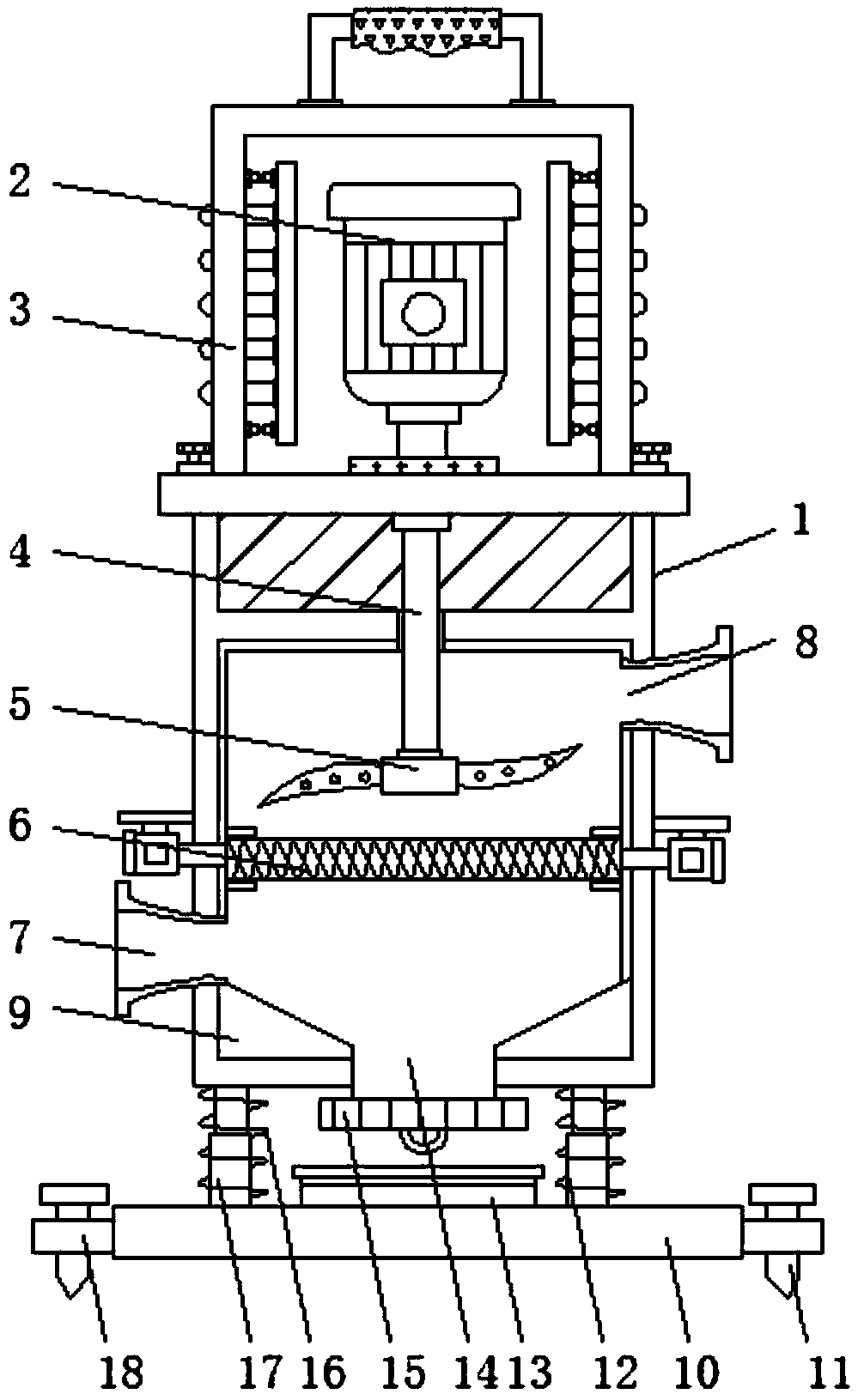

1.一种立式污水泵，包括泵体(1)，其特征在于：所述泵体(1)的顶部安装有高速电机(2)，所述高速电机(2)的外侧罩设有隔音罩(3)，所述隔音罩(3)的内部两侧设置有金属吸热板(24)，所述金属吸热板(24)上设置有延伸至隔音罩(3)外部的散热棒，所述高速电机(2)位于两个金属吸热板(24)之间，所述高速电机(2)的输出轴通过联轴器连接有传动轴(4)，所述传动轴(4)竖直设置在泵体(1)的内腔内，所述传动轴(4)的底端固定有叶轮(5)，所述泵体(1)的外表面底端设有进水口(7)，所述泵体(1)的外表面上端设有出水口(8)，所述进水口(7)与叶轮(5)之间设置有过滤网(6)，所述过滤网(6)水平设置在泵体(1)内部，所述泵体(1)位于过滤网(6)两端的侧壁上设置有振动电机(19)，所述振动电机(19)通过传振轴(20)与过滤网(6)连接，所述泵体(1)的底部设有排杂口(14)，所述排杂口(14)的下方设置有接污盘(13)，所述接污盘(13)放置在底座(10)上，所述底座(10)与泵体(1)之间通过弹簧减震柱(12)固定连接，所述底座(10)的两侧设置有固定板(18)，所述固定板(18)上插接有固定销(11)。
2.根据权利要求1所述的一种立式污水泵，其特征在于：所述泵体(1)的内侧壁设置有防腐层(23)，所述泵体(1)的内部两侧设置滤网固定槽(21)，所述过滤网(6)的两端通过支撑弹簧(22)固定在滤网固定槽(21)内。
3.根据权利要求1所述的一种立式污水泵，其特征在于：所述泵体(1)的内腔底部位于排杂口(14)的两侧设置有导落斜板(9)，所述排杂口(14)的底部设置有密封盖(15)。
4.根据权利要求1所述的一种立式污水泵，其特征在于：所述隔音罩(3)的侧壁内填装有消音材料(28)，所述隔音罩(3)的外壁上设有贯穿隔音罩(3)的通孔(29)，所述散热棒穿过通孔(29)并延伸至隔音罩(3)外部。
5.根据权利要求1所述的一种立式污水泵，其特征在于：所述隔音罩(3)的顶部设置有提手(26)，所述提手(26)上套设有防滑把套(27)。
6.根据权利要求1所述的一种立式污水泵，其特征在于：所述弹簧减震柱(12)是由伸缩杆(17)以及套设在伸缩杆(17)外侧的螺旋减震弹簧(16)组成。
说明书
一种立式污水泵
技术领域
本发明涉及污水泵技术领域，具体是一种立式污水泵。
背景技术
污水泵属于离心杂质泵的一种，主要用于输送城市污水。污水泵具有多种形式，常见的有卧式污水泵和立式污水泵，立式污水泵相对于卧式污水泵来说，因其具有体积小、制造简单、成本低等特点，而被广泛应使用。但现有的立式污水泵，工作时，高速电机产生的噪音大，严重影响了工作人员的身心健康，且无法过滤出污水中的杂质，污水泵容易被杂质堵塞不能正常工作，另外，现有的一些带有过滤网的污水泵，长时间使用后过滤网上会粘附大量杂物，如果不及时清理，会造成过滤网堵塞。
发明内容
本发明的目的在于提供一种立式污水泵，以解决现有技术中的立式污水泵，工作时，高速电机产生的噪音大，严重影响了工作人员的身心健康，且无法过滤出污水中的杂质，污水泵容易被杂质堵塞不能正常工作等问题。
为实现上述目的，本发明提供如下技术方案：一种立式污水泵，包括泵体，所述泵体的顶部安装有高速电机，所述高速电机的外侧罩设有隔音罩，所述隔音罩的内部两侧设置有金属吸热板，所述金属吸热板上设置有延伸至隔音罩外部的散热棒，所述高速电机位于两个金属吸热板之间，所述高速电机的输出轴通过联轴器连接有传动轴，所述传动轴竖直设置在泵体的内腔内，所述传动轴的底端固定有叶轮，所述泵体的外表面底端设有进水口，所述泵体的外表面上端设有出水口，所述进水口与叶轮之间设置有过滤网，所述过滤网水平设置在泵体内部，所述泵体位于过滤网两端的侧壁上设置有振动电机，所述振动电机通过传振轴与过滤网连接，所述泵体的底部设有排杂口，所述排杂口的下方设置有接污盘，所述接污盘放置在底座上，所述底座与泵体之间通过弹簧减震柱固定连接，所述底座的两侧设置有固定板，所述固定板上插接有固定销。
优选的，所述泵体的内侧壁设置有防腐层，所述泵体的内部两侧设置滤网固定槽，所述过滤网的两端通过支撑弹簧固定在滤网固定槽内。
优选的，所述泵体的内腔底部位于排杂口的两侧设置有导落斜板，所述排杂口的底部设置有密封盖。
优选的，所述隔音罩的侧壁内填装有消音材料，所述隔音罩的外壁上设有贯穿隔音罩的通孔，所述散热棒穿过通孔并延伸至隔音罩外部。
优选的，所述隔音罩的顶部设置有提手，所述提手上套设有防滑把套。
优选的，所述弹簧减震柱是由伸缩杆以及套设在伸缩杆外侧的螺旋减震弹簧组成。
与现有技术相比，本发明的有益效果是：本发明，结构简单，使用方便，实用性强，通过在高速电机外侧设置的隔音罩，能够有效的隔绝水泵工作时高速电机产生的噪音，降低噪音对工作人员身心健康造成的影响，且在隔音罩内部两侧设置的金属吸热板，能够通过导热棒将高速电机工作时产生的热量从隔音罩内及时散发出去，避免了隔音罩内产生热量积累导致高速电机温度过高而烧坏的现象，在泵体内部设置的过滤网，能有效的过滤出污水中的固体颗粒杂质，避免了杂质堵塞污水泵导致其不能正常工作的现象，提高了污水泵的工作效率，在泵体侧壁上设置的振动电机，能够通过传振轴带动过滤网振动，振落粘附在过滤网上的杂物，对过滤网清杂方便、简单，有效的避免了长时间使用后，杂物粘附在过滤网上造成过滤网堵塞的现象，设置的排杂口和接污盘，便于排出并收集堆积在泵体内腔底部的杂物，确保了泵体内部的整洁，在泵体内壁设置的防腐层，提高了污水泵的防腐性能，避免污水对污水泵产生腐蚀，提高了污水泵的使用寿命。
