申请日2018.07.03
公开(公告)日2018.11.23
IPC分类号C02F11/12; C02F103/20
摘要
本发明公开了一种淤泥用脱水处理设备，包括安装台，安装台的顶部安装有分离筒，且分离筒的一侧安装有出料绞龙，出料绞龙的一侧设置有干料出料口，且出料绞龙的一侧安装有第一电机，第一电机的下方安装有安装板，安装台上靠近安装板的下方位置处安装有泥沙处理箱。解决了现有的淤泥清理设备，在抽取淤泥的时候，往往会将池底的沙粒也一并抽走，而这是没有必要的，在筛选过程中，也无法将沙粒保留，会造成资源的浪费的问题。
权利要求书

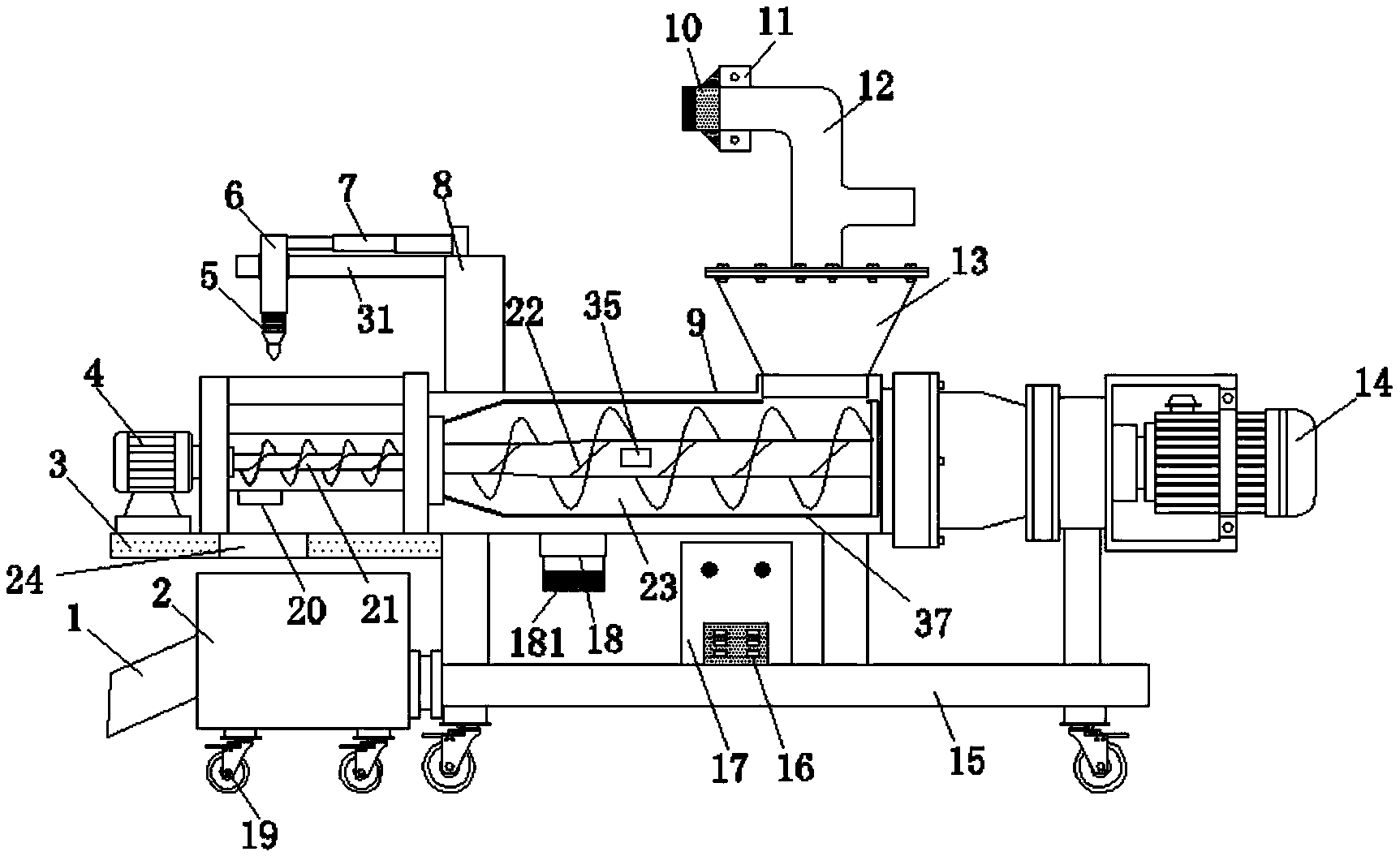

1.一种淤泥用脱水处理设备，其特征在于，包括安装台(15)，所述安装台(15)的顶部安装有分离筒(9)，且分离筒(9)的一侧安装有出料绞龙(21)，出料绞龙(21)的一侧设置有干料出料口(20)，且出料绞龙(21)的一侧安装有第一电机(4)，第一电机(4)的下方安装有安装板(3)，且安装板(3)的内部开设有穿孔(24)，安装台(15)上靠近安装板(3)的下方位置处安装有泥沙处理箱(2)，且泥沙处理箱(2)的一侧设置有出料口(1)，泥沙处理箱(2)的内部安装有弹簧(34)，且弹簧(34)的上方安装有钉齿板(32)，所述钉齿板(32)下表面左端转动连接有固定杆，右侧转动连接有拉杆(33)，所述拉杆(33)下方设有齿轮盘(38)，拉杆(33)顶部与钉齿板(32)下表面右端铰接，拉杆(33)底部与齿轮盘(38)边缘处铰接，所述齿轮盘(38)中部连接有第三电机(39)，泥沙处理箱(2)的底部安装有万向轮(19)。
2.根据权利要求1所述的一种淤泥用脱水处理设备，其特征在于，所述分离筒(9)的内部安装有分离绞龙(22)，且分离绞龙(22)的一侧开设有出水口(35)，分离筒(9)的内部设置有液体储存槽(23)，且分离筒(9)的一侧设置有液料出口(18)，所述液料出口(18)底部设有过滤网(181)。
3.根据权利要求2所述的一种淤泥用脱水处理设备，其特征在于，所述分离筒(9)的顶部一侧位置处安装有安装台(8)，且安装台(8)的一侧安装有滑杆(31)，滑杆(31)的一侧安装有套环(36)，套环(36)上设置有防锈涂层，有利于套环(36)在滑杆(31)上移动，且套环(36)的一侧安装有水管(6)，水管(6)的一端安装有第一折叠管(5)，且第一折叠管(5)的一侧安装有喷头(29)，水管(6)的一侧安装有伸缩杆(7)，且伸缩杆(7)的内部安装有第二折叠管(30)。
4.根据权利要求2所述的一种淤泥用脱水处理设备，其特征在于，所述分离筒(9)的一侧安装有储料仓(13)，且储料仓(13)的顶部安装有进料管(12)，进料管(12)的一侧安装有固定板(11)，固定板(11)共设置有两个，对称设置的固定板(11)有利于卡板(25)的安装与固定，且固定板(11)的内部开设有插槽(28)，插槽(28)的一侧安装有插销(27)，进料管(12)的一侧安装有水管安装管(10)，水管安装管(10)的一侧安装有套管(26)，且水管安装管(10)的一侧安装有卡板(25)。
5.根据权利要求1所述的一种淤泥用脱水处理设备，其特征在于，所述安装台(15)上靠近分离筒(9)的下方位置处安装有控制箱(17)，且控制箱(17)的内部安装有控制器(16)，分离筒(9)的一侧安装有第二电机(14)，第一电机(4)、第二电机(14)和第三电机(39)均与控制器(16)电性连接。
说明书
一种淤泥用脱水处理设备
技术领域
本发明涉及一种淤泥处理设备，具体为一种淤泥用脱水处理设备。
背景技术
养殖池塘经过一段时间的养殖生产，由于死亡的生物体、鱼类的粪便、残饵和有机肥料等不断积累，加上泥沙混合，在池底淤积成厚厚的淤泥，很容易造成水质恶化，既破坏了养殖水体的生产能力，又对水产品的质量造成影响。大量研究和实践证明，养殖池塘淤泥增多，底质恶化，导致有毒有害物质增加，也是造成养殖水体污染的重要原因。所以清除养殖池塘过多淤泥是池塘改造不可缺少的一项工作。现有的淤泥清理设备，在抽取淤泥的时候，往往会将池底的沙粒也一并抽走，而这是没有必要的，在筛选过程中，也无法将沙粒保留，会造成资源的浪费。
发明内容
本发明目的在于提供一种淤泥用脱水处理设备，以解决上述背景技术中提出的现有的淤泥清理设备，在抽取淤泥的时候，往往会将池底的沙粒也一并抽走，而这是没有必要的，在筛选过程中，也无法将沙粒保留，会造成资源的浪费的问题。
一种淤泥用脱水处理设备，包括安装台，所述安装台的顶部安装有分离筒，且分离筒的一侧安装有出料绞龙，出料绞龙的一侧设置有干料出料口，且出料绞龙的一侧安装有第一电机，第一电机的下方安装有安装板，且安装板的内部开设有穿孔，安装台上靠近安装板的下方位置处安装有泥沙处理箱，且泥沙处理箱的一侧设置有出料口，泥沙处理箱的内部安装有弹簧，且弹簧的上方安装有钉齿板，所述钉齿板下表面左端转动连接有固定杆，右侧转动连接有拉杆，所述拉杆下方设有齿轮盘，拉杆顶部与钉齿板下表面右端铰接，拉杆底部与齿轮盘边缘处铰接，所述齿轮盘中部连接有第三电机，泥沙处理箱的底部安装有万向轮。
优选的，所述分离筒的内部安装有分离绞龙，且分离绞龙的一侧开设有出水口，分离筒的内部设置有液体储存槽，且分离筒的一侧设置有液料出口，所述液料出口底部设有过滤网。
优选的，所述分离筒的顶部一侧位置处安装有安装台，且安装台的一侧安装有滑杆，滑杆的一侧安装有套环，套环上设置有防锈涂层，有利于套环在滑杆上移动，且套环的一侧安装有水管，水管的一端安装有第一折叠管，且第一折叠管的一侧安装有喷头，水管的一侧安装有伸缩杆，且伸缩杆的内部安装有第二折叠管。
优选的，所述分离筒的一侧安装有储料仓，且储料仓的顶部安装有进料管，进料管的一侧安装有固定板，固定板共设置有两个，对称设置的固定板有利于卡板的安装与固定，且固定板的内部开设有插槽，插槽的一侧安装有插销，进料管的一侧安装有水管安装管，水管安装管的一侧安装有套管，且水管安装管的一侧安装有卡板。
优选的，所述安装台上靠近分离筒的下方位置处安装有控制箱，且控制箱的内部安装有控制器，分离筒的一侧安装有第二电机，第一电机、第二电机和第三电机均与控制器电性连接。
本发明的有益效果为：使用者将本设备接通外部电源，将抽水泵的管道安装固定在水管安装管上，然后将水管安装管上的卡板插进进料管上固定板内部的插槽，然后将插销插入固定板侧面的孔内，然后把插销折弯，使用者启动外部抽水泵，抽水泵将淤泥抽取至储料仓内部，储料仓内部的淤泥因重力落入分离绞龙内部，启动第二电机电源按钮，第二电机工作，第二电机主轴带动分离绞龙转动，分离绞龙快速旋转，淤泥内部的水分由于离心力被分离出，水分从出水口流出，然后从液料出口排出，排出时经过过滤网过滤，将大颗粒的泥沙留在分离筒内，干泥沙被分离绞龙带动至分离筒的一端，然后进入出料绞龙，启动第一电机电源按钮，控制器控制第一电机工作，第一电机主轴带动出料绞龙转动，出料绞龙将干的泥沙输送至干料出料口，泥沙从干料出料口排出，然后穿过穿孔落在钉齿板上方，钉齿板受到压力，此时启动第三电机，当第三电机启动时，带动齿轮盘发生转动，由于齿轮盘与拉杆铰接，故齿轮盘带动拉杆做出运动，拉杆带动钉齿板发生抖动，底部的弹簧开始晃动，此时块状的泥沙在钉齿板上晃动，钉齿板上的齿将块状泥沙拆开，被散开的泥沙从出料口排出，使用者将第二折叠管的一端与外部水泵管道连通，启动外部水泵，水泵抽水至第二折叠管内部，水从第二折叠管进入水管，然后从喷头流出，将喷头对准出料绞龙处，将泥沙出料位置处进行清洗，使用者用手推动水管，伸缩杆伸缩，此时伸缩杆内部的第二折叠管发生形变，可改变喷头的位置，通过拨动第一折叠管，可以改变喷头的方向。
