申请日2018.07.03
公开(公告)日2018.11.16
IPC分类号C02F1/28; C02F101/20
摘要
本发明涉及一种快速去除废水中重金属汞离子的方法，步骤包括：(1)石墨烯微球的制备;(2)利用石墨烯微球从废水中吸附汞离子，吸附后汞离子的洗脱;(3)测试吸附前后，汞离子的吸附量。该方法简单、高效、可反复使用，适用于规模化检测和快速去除废水中的重金属汞离子。
权利要求书
1.一种去除废水中金属铅离子的方法，包括下列步骤：
(1)将氧化石墨烯溶解于水中，用超声雾化器将溶液雾化，然后通过管式炉，并用聚四氟乙烯滤膜收集，干燥，即得石墨烯微球吸附剂;
(2)将一定量的步骤(1)中制备的石墨烯微球加入到一定浓度的含铅废水中，在室温及一定pH值的条件下，反应一定时间，然后离心，测试吸附前后铅离子的浓度。
2.根据权利要求1所述的一种去除废水中金属铅离子的方法，其特征在于，所述步骤(1)中所述的氧化石墨烯溶液质量浓度为7-10 wt.%。
3.根据权利要求1所述的一种去除废水中金属铅离子的方法，其特征在于，所述步骤(2)中石墨烯微球的质量为5-15 mg。
4.根据权利要求1所述的一种去除废水中金属铅离子的方法，其特征在于，所述步骤(2)中铅离子溶液浓度为10~1000 mg/L。
5.根据权利要求1所述的一种去除废水中金属铅离子的方法，其特征在于，所述步骤(2)中溶液的pH值为4~8，反应时间为0~300 min。
6.根据权利要求1所述的一种去除废水中金属铅离子的方法，其特征在于，所述步骤(2)中离心转速为8000~12000 rpm，离心时间为3~8 min。
说明书
一种快速去除废水中重金属汞离子的方法
技术领域
本发明属于环境化学的应用领域，特别涉及废水中重金属离子的快速去除方法。
背景技术
石墨烯作为一种碳质新材料，自从被发现以来，由于其独特的二维单原子层结构，受到了人们的广泛关注。由于石墨烯具有大的比表面积和大的π共轭结构，使其有作为高吸附容量吸附剂的潜力，可应用于吸附废水中的重金属离子。但是片层石墨烯在固态时容易发生堆叠，且在溶液中易于团聚，这不仅使其溶液稳定性降低，同时也减小了其有效比表面积，降低了其吸附容量。同时，由于片层石墨烯大小不一，尽管在高速离心下，小片层的石墨烯也很难从溶液中分离出来，这样就造成了其作为吸附剂的应用障碍。与之相比，石墨烯微球具有更好的抗压性和抗团聚性，但是仍然保留了其比表面积大的优势，更适合作为吸附剂的使用。
随着工业的快速发展，重金属离子污染已经严重影响到人类社会生存和发展而成为世界关注的热点问题。重金属汞离子主要通过食物链的积累影响中枢神经并通过血液循环影响人体重要器官的新陈代谢，严重威胁到生态环境和人类健康。传统的处理方法主要有离子交换法、沉淀法和电解法等，但是这些方法成本高，操作复杂且往往会引起二次污染，难以达到满意的效果。而吸附法相对于这些方法具有成本低、操作简单、可循环利用以及不易造成二次污染等优点，从而被广泛应用于含汞废水的处理。
发明内容
本发明所要解决的技术问题是提供一种快速去除废水中重金属汞离子的方法，该方法以石墨烯微球作为吸附剂，采用静态吸附的方法，耗时较少，能够快速、高剂量的从废水中吸附重金属汞离子;本发明所使用的原材料价格低廉，所制得的石墨烯微球具有较好的抗压性和抗团聚性，且比表面积较大，具有后续相关应用的潜力。
本发明的一种吸附剂吸附废水中重金属汞离子的方法，包括：
(1)将氧化石墨烯溶解于水中，用超声雾化器将溶液雾化，然后通过管式炉，并用聚四氟乙烯PTFE滤膜收集，干燥，即得石墨烯微球吸附剂;
(2)将石墨烯微球加入到一定浓度的含汞废水中，在室温，一定转速及一定pH值的条件下，反应一定时间，然后将溶液在室温、一定转速的条件下，进行离心，并用紫外分光光度计测试离心后的上清液的吸光度，用于计算吸附剂对汞离子的吸附容量。
所述步骤(1)中氧化石墨烯溶液的质量浓度为7-10 wt.%。
所述步骤(1)中超声雾化过程中超声波频率为1.0~2.0 MHz。
所述步骤(1)中管式炉的温度为350～450 ℃。
所述步骤(1)中收集采用的PTFE滤膜的孔径为0.20~0.45 μm。
所述步骤(1)中室温下干燥时间为8~15 h。
所述步骤(2)中汞离子溶液浓度为10~1000 mg/L。
所述步骤(2)中转速为50~150 rpm。
所述步骤(2)中溶液的pH值为4-8，反应时间为0~300 min。
所述步骤(2)中离心转速为8000~12000 rpm，离心时间为3~10 min。

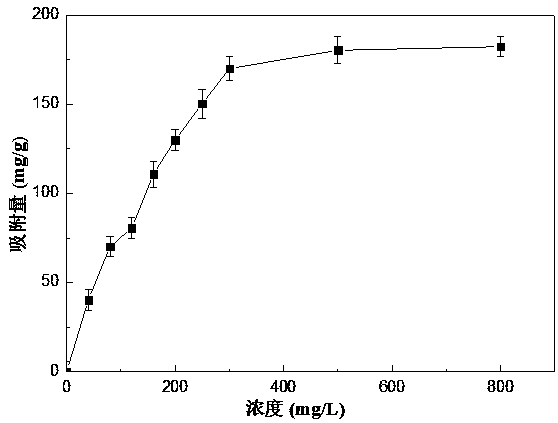

有益效果
(1)本发明利用超声雾化法制备的石墨烯微球，操作简单，易于工业放大;
(2)本发明的石墨烯微球具有抗压性和抗团聚性，且具有较大的比表面积和较好的吸附性能，能够快速、高剂量的从废水中吸附重金属汞离子。
