申请日2018.07.03
公开(公告)日2018.11.06
IPC分类号C02F9/02
摘要

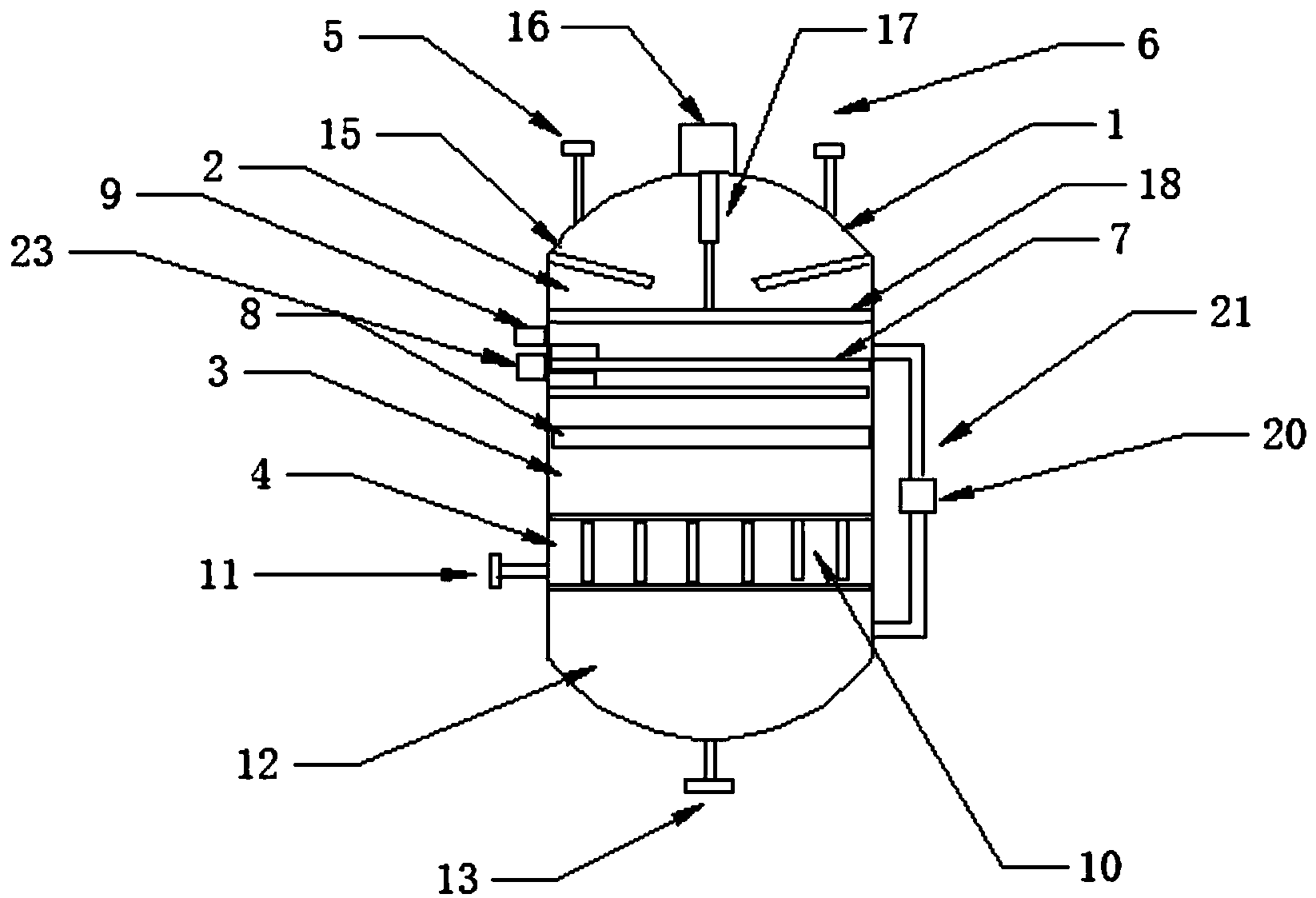

本发明公开一种节流变压的污水处理装置，包括外壳体，所述外壳体的内腔中从上至下依次设置有第一污水处理室、第二污水处理室和第三污水处理室，所述第一污水处理室的侧壁上设置有进水口和溢油口，所述第一污水处理室上设置有旋转滤板机构，所述第二污水处理室内侧设有多个节流孔板，所述节流孔板的下方设有第一滤板，所述第二污水处理室外侧设有气泵，所述第三污水处理室的内侧壁上通过横杆固定安装有陶瓷膜过滤管组，所述第三污水处理室的侧壁上设有出水口，所述第三污水处理室下侧设置有沉淀室，所述沉淀室底部设置有污泥出口。本发明实现多级处理污水，同时多个节流孔板和气泵，能够增大水压，污水通过陶瓷过滤管组时能够更好的过滤。
权利要求书
1.一种节流变压的污水处理装置，包括外壳体，其特征在于，所述外壳体的内腔中从上至下依次设置有第一污水处理室、第二污水处理室和第三污水处理室，所述第一污水处理室的侧壁上设置有进水口和溢油口，所述第一污水处理室上设置有旋转滤板机构，所述第二污水处理室内侧设有多个节流孔板，所述节流孔板的下方设有第一滤板，所述第二污水处理室外侧设有气泵，所述第三污水处理室的内侧壁上通过横杆固定安装有陶瓷膜过滤管组，所述第三污水处理室的侧壁上设有出水口，所述第三污水处理室下侧设置有沉淀室，所述沉淀室的底部设置有污泥出口。
2.如权利要求1所述的一种节流变压的污水处理装置，其特征在于，所述外壳体上设有长方形观察窗。
3.如权利要求1所述的一种节流变压的污水处理装置，其特征在于，所述第一污水处理室的内侧壁上设置有隔板。
4.如权利要求1所述的一种节流变压的污水处理装置，其特征在于，所述旋转滤板机构包括第二电机、连接轴和第二滤板，所述第二电机固定安装在外壳体的顶端，所述第二电机的输出轴通过连接轴与第二滤板的中心处固定连接。
5.如权利要求4所述的一种节流变压的污水处理装置，其特征在于，所述第二滤板的周侧设置有毛刷。
6.如权利要求1所述的一种节流变压的污水处理装置，其特征在于，所述外壳体上设置有回流机构，所述回流机构包括水泵和回流管，所述水泵安装于回流管上，且回流管的两端分别连通沉淀室和第二污水处理室。
7.如权利要求1所述的一种节流变压的污水处理装置，其特征在于，所述节流孔板上设有刮板，所述刮板由设置在第二污水处理室外侧的第一电机带动。
说明书
一种节流变压的污水处理装置
技术领域
本发明属于污水处理技术领域，具体为一种节流变压的污水处理装置。
背景技术
污水处理(sewage treatment，wastewater treatment)，为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，按污水来源分类，污水处理一般分为生产污水处理和生活污水处理，生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括漂浮和悬浮的大小固体颗粒，胶状和凝胶状扩散物，纯溶液，按水污的质性来分，水的污染有两类，一类是自然污染，另一类是人为污染，当前对水体危害较大的是人为污染，水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类，污染物主要有，未经处理而排放的工业废水，未经处理而排放的生活污水，大量使用化肥、农药、除草剂的农田污水，堆放在河边的工业废弃物和生活垃圾，水土流失，矿山污水。
随着近代工业，尤其是有机化工、石油化工、染料、医药、农药等化工产业的迅速发展，各种难降解有机废水日益增多，这些废水普遍具有污染物浓度高、毒性大、可生化性差的特点，严重污染水体环境、危害人体健康。这类工业废水经过常规的物化、生化处理后，废水中仍含大量有毒、生物难降解有机污染物，需要进一步深度处理才能达到排放标准或回用要求。因此，开发工业废水深度处理技术对节水减排和环境保护意义重大。
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的污水处理装置多使用固定滤板对污水中的杂质进行滤除，易造成滤板堵塞，影响处理效果和速率，且处理后的污水直接排除，浪费了水资源。申请号为CN201721425866.2的专利公开了一种具有多级处理功能的污水处理装置，包括外壳体，所述外壳体的内腔中从上至下依次设置有第一污水处理室、第二污水处理室和第三污水处理室，所述第一污水处理室上设置有旋转滤板机构，所述第二污水处理室内设置有搅拌桨，所述搅拌桨与第一电机的输出轴固定连接，所述第二污水处理室的内侧壁上固定安装有第一滤板，所述第三污水处理室的内侧壁上通过横杆固定安装有陶瓷膜过滤管组，所述第三污水处理室的下侧设置有沉淀室。通过第一污水处理室、第二污水处理室和第三污水处理室对污水进行多级处理，沉淀室对经第一次多级处理后的污水进行沉淀处理，并通过回流机构进行循环处理，过滤出更多的净水资源，但是这种靠搅拌过滤的装置过滤效果不好，且容易堵塞过滤膜。
发明内容
本发明的目的是针对现有技术存在的问题，提供一种节流变压的污水处理装置，具有多级处理功能，不易堵塞，处理效果好，且具备回流循环，可避免频繁换膜的现象。
为实现上述目的，本发明采用的技术方案是：
一种节流变压的污水处理装置，包括外壳体，所述外壳体的内腔中从上至下依次设置有第一污水处理室、第二污水处理室和第三污水处理室，所述第一污水处理室的侧壁上设置有进水口和溢油口，所述第一污水处理室上设置有旋转滤板机构，所述第二污水处理室内侧设有多个节流孔板，所述节流孔板的下方设有第一滤板，所述第二污水处理室外侧设有气泵，所述第三污水处理室的内侧壁上通过横杆固定安装有陶瓷膜过滤管组，所述第三污水处理室的侧壁上设有出水口，所述第三污水处理室下侧设置有沉淀室，所述沉淀室的底部设置有污泥出口。
进一步的，所述外壳体上设有长方形观察窗，便于观察设备内部工作情况。
进一步的，所述第一污水处理室的内侧壁上设置有隔板，给予油水分离足够的时间。
进一步的，所述旋转滤板机构包括第二电机、连接轴和第二滤板，所述第二电机固定安装在外壳体的顶端，所述第二电机的输出轴通过连接轴与第二滤板的中心处固定连接。
进一步的，所述第二滤板的周侧设置有毛刷，防止第二滤板直接与外壳体的内壁发生刮擦，同时可清除周边的附着在内壁上的污泥。
进一步的，所述外壳体上设置有回流机构，所述回流机构包括水泵和回流管，所述水泵安装于回流管上，且回流管的两端分别连通沉淀室和第二污水处理室。
进一步的，所述节流孔板上设有刮板，所述刮板由设置在第二污水处理室外侧的第一电机带动。
与现有技术相比，本发明的有益效果是：
1、本发明的隔板可给予油水分离足够的时间，使油和水充分分离，避免油污进入陶瓷膜过滤管组堵塞陶瓷膜过滤管;
2、本发明可通过第一污水处理室、第二污水处理室和第三污水处理室对污水进行多级处理，污水处理效果好;
3、本发明的沉淀室可对经第一次多级处理后的污水进行沉淀处理，并通过回流机构进行循环处理，可过滤出更多的净水资源。
4、通过设置多个节流孔板和气泵，能够增大水压，使得污水通过陶瓷过滤管组时能够更好的过滤。
