申请日2018.07.03
公开(公告)日2018.11.09
IPC分类号B65F3/00
摘要
本发明提供一种可取样的污泥厢，包括具有储料腔的厢体，厢体的侧壁下部设有与储料腔连通的取样口，取样口内密封插设有取样器，取样器具有伸入储料腔内的取样部。本发明能够方便工作人员从厢体内提取污泥样品。
权利要求书

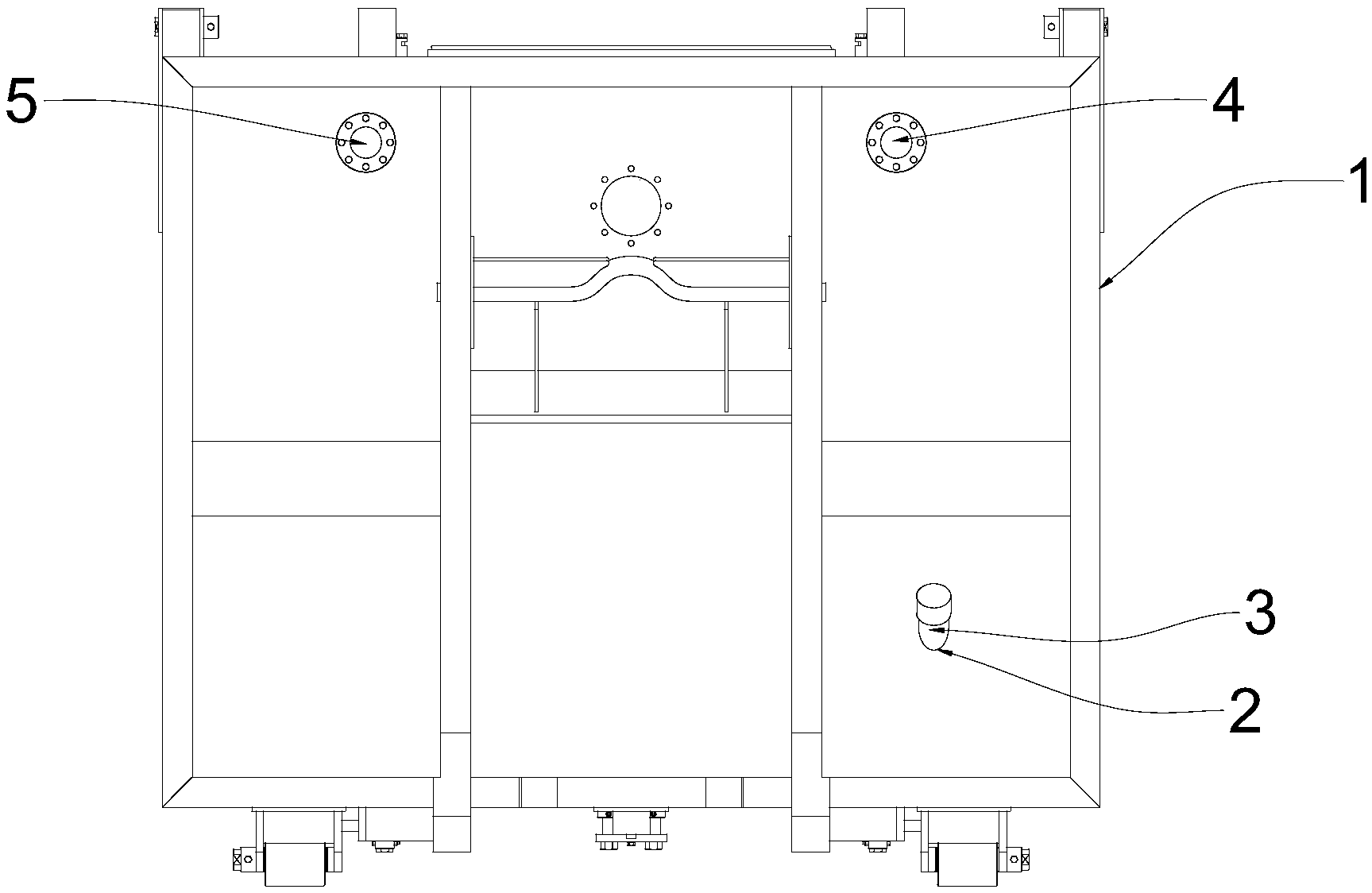

1.一种可取样的污泥厢，其特征在于：包括具有储料腔的厢体(1)，厢体的侧壁下部设有与储料腔连通的取样口(2)，取样口内密封插设有取样器，取样器具有伸入储料腔内的取样部。
2.根据权利要求1所述的污泥厢，其特征在于：所述取样口处的侧壁外表面向斜上方延伸形成用于限位取样器的管状件(3)。
3.根据权利要求2所述的污泥厢，其特征在于：所述取样器包括取样握柄和呈管状的取样部，取样部具有密封尖端以及沿取样部长度方向延伸的开口槽，取样握柄的外径大于管状件(3)的内径。
4.根据权利要求1所述的污泥厢，其特征在于：所述厢体(1)的侧壁上部设有用于安装检测器的安装孔(4)。
5.根据权利要求4所述的污泥厢，其特征在于：所述检测器为用于检测储料腔的温度探头。
6.根据权利要求4所述的污泥厢，其特征在于：所述检测器为用于检测储料腔的氧含量探头。
7.根据权利要求1所述的污泥厢，其特征在于：所述厢体(1)的侧壁上部设有污泥观察窗(5)。
说明书
可取样的污泥厢
技术领域
本发明涉及城镇污泥集运技术，特别是涉及一种可取样的污泥厢。
背景技术
污泥车应用于城镇污泥清运及各种散碎物料之装、卸、运输。污泥车的污泥厢后翻倾卸通过液压控制，整车的自卸机构可以使污泥顺利地倾卸并有效地防止了对城镇环境的污染。然而，当工作人员从污泥厢内提取污泥样品时，必须打开污泥厢的厢盖才能提取，提取十分不变，并且不卫生。
发明内容
鉴于以上所述现有技术的缺点，本发明要解决的技术问题在于提供一种可取样的污泥厢，能够方便工作人员从厢体内提取污泥样品。
为了解决上述技术问题，本发明提供一种可取样的污泥厢，包括具有储料腔的厢体，厢体的侧壁下部设有与储料腔连通的取样口，取样口内密封插设有取样器，取样器具有伸入储料腔内的取样部。
优选地，所述取样口处的侧壁外表面向斜上方延伸形成用于限位取样器的管状件。
优选地，所述取样器包括取样握柄和呈管状的取样部，取样部具有密封尖端以及沿取样部长度方向延伸的开口槽，取样握柄的外径大于管状件的内径。
优选地，所述厢体的侧壁上部设有用于安装检测器的安装孔。
优选地，所述检测器为用于检测储料腔的温度探头。
优选地，所述检测器为用于检测储料腔的氧含量探头。
优选地，所述厢体的侧壁上部设有污泥观察窗。
如上所述，本发明的可取样的污泥厢，具有以下有益效果：在本发明中，厢体的侧壁上设有取样口，且取样口内密封插设有取样器，这样能够方便工作人员从厢体内提取出污泥样品，而无需打开污泥厢的厢盖进行取样;取样口设置在厢体的侧壁下部，如此设置，一方面，当厢体内的污泥较少时，取样器也能提取到污泥样品;另一方面，取样器的高度位于工作人员能够取放的高度范围内，便于工作人员取样。
取样口处的侧壁外表面向斜上方延伸形成用于限位取样器的管状件，这样，当取样器从管状件内抽出时，能够避免带出污泥厢内的污泥而污染周边环境。
