申请日2018.07.03
公开(公告)日2018.11.09
IPC分类号C02F9/04; C02F103/18
摘要
本发明公开了用于高污染废水的机械处理设备，包括基板、搅拌组件、过滤组件以及反渗透组件，搅拌组件设在基板的顶面一侧，搅拌组件内设有搅拌棒;滤组件包括过滤盒、过滤板，过滤盒设在基板顶面中部，过滤盒内纵向设有两块以上的过滤板，过滤板上分布有过滤孔，过滤盒一侧顶端通过第一输液管与搅拌筒连接，过滤盒另一侧连接的第二输液管设有两根分液管，两根分液管的下方均设有反渗透组件;反渗透组件设在基板的顶面另一侧，反渗透组件包括壳体、下压板、油缸，壳体内设有废水室、淡水室，废水室、淡水室之间纵向设有反渗透膜，废水室通过油缸作用下压板加压。本发明提高了废水的回收利用率，有效提高了废水的处理效率。
权利要求书
1.用于高污染废水的机械处理设备，其特征在于：包括基板(1)、搅拌组件、过滤组件以及反渗透组件，所述基板(1)为水平板，搅拌组件设在基板(1)的顶面一侧，搅拌组件包括搅拌筒(2)、固定架、二级搅拌电机(23)、搅拌棒(24)以及一级搅拌电机(22)，所述固定架为十字板状，固定架横向设在搅拌筒(2)内的上端，固定架的四个端角处均设有所述的二级搅拌电机(23)，二级搅拌电机(23)的电机轴上连接有所述的搅拌棒(24);所述一级搅拌电机(22)固接在搅拌筒(2)的顶面中部，一级搅拌电机(22)的电机轴向下伸进搅拌筒(2)内、并与固定架固接;
所述过滤组件包括过滤盒(3)、过滤板，过滤盒(3)设在所述基板(1)的顶面中部，过滤盒(3)内纵向设有两块以上的过滤板，过滤板上分布有过滤孔，所述过滤盒(3)的一侧顶端连接有第一输液管的一端，第一输液管的另一端与所述搅拌筒(2)的底端连通，所述第一输液管上设有第一水泵(11);所述过滤盒(3)的另一侧底端连接有第二输液管，且第二输液管上设有第二水泵(33)，第二输液管的另一端部上纵向设有两根分液管(42)，两根分液管(42)的下方均设有反渗透组件;
所述反渗透组件设在基板(1)的顶面另一侧，反渗透组件包括壳体(4)、下压板(43)、油缸(41)，壳体(4)内设有废水室、淡水室，废水室、淡水室之间纵向设有反渗透膜，废水室的顶端两侧均固接有油缸(41);废水室内横向设有下压板(43)，下压板(43)与油缸(41)的伸缩杆底端固接;分液管(42)的底端穿过下压板(43)、并伸进废水室内。
2.根据权利要求1所述的用于高污染废水的机械处理设备，其特征在于：所述过滤盒(3)内分别间隙设有两块过滤板，分别为第一过滤板(31)、第二过滤板(32)，第一过滤板(31)的底端与第二过滤板(32)的底端均分布有过滤孔，且第一过滤板(31)的过滤孔径大于第二过滤板(32)的过滤孔孔径。
3.根据权利要求1所述的用于高污染废水的机械处理设备，其特征在于：所述搅拌筒(2)的顶板两侧分别设有进液管、投药管，进液管与投药管的端口处均螺接有盖帽。
4.根据权利要求1所述的用于高污染废水的机械处理设备，其特征在于：所述搅拌棒(24)上周向分布有搅拌板，搅拌板的纵截面为上小下大的直角梯形状。
5.根据权利要求1或2所述的用于高污染废水的机械处理设备，其特征在于：所述过滤盒(3)的顶面上分布有与过滤板一一对应的安装槽，安装槽内设有螺栓，所述过滤板的顶面设有内螺纹孔，螺栓的底部螺旋连接在对应过滤板的内螺纹孔内。
6.根据权利要求1所述的用于高污染废水的机械处理设备，其特征在于：所述废水室、淡水室对应的壳体(4)外端面底部均连通设有排液管，排液管的外端口处设有密封盖。
说明书
用于高污染废水的机械处理设备
技术领域
本发明属于废水环保处理领域，具体涉及用于高污染废水的机械处理设备。
背景技术
目前，石灰石-石膏湿法脱硫是国内外各热电厂主流的脱硫工艺，但该工艺会产生含盐量很高的脱硫废水，其Cl离子含量可达5000～2000mg/L。现有的脱硫废水处理工艺只是将水中的重金属离子和SS加以去除，但因工艺原理的受限，对盐分的去处能力极弱，尤其对Cl离子的去除能力较弱，使得Cl离子在水中不断富集。
现阶段实现脱硫废水回用并达到零排放的电厂很少，主要采用的是蒸发结晶工艺。通过对脱硫废水进行蒸发、浓缩、固化，回收蒸发过程中产生的冷凝水，同时将废水变为固态盐外运，实现废水零排放同时对废水进行了回用;该工艺投资成本、运行费用均较高，且系统较为复杂，难以推广。因此，设计一种使用效果好的废水脱硫回收利用装置显得尤为重要。
发明内容
本发明的目的在于提供用于高污染废水的机械处理设备，具体通过以下技术方案实现：

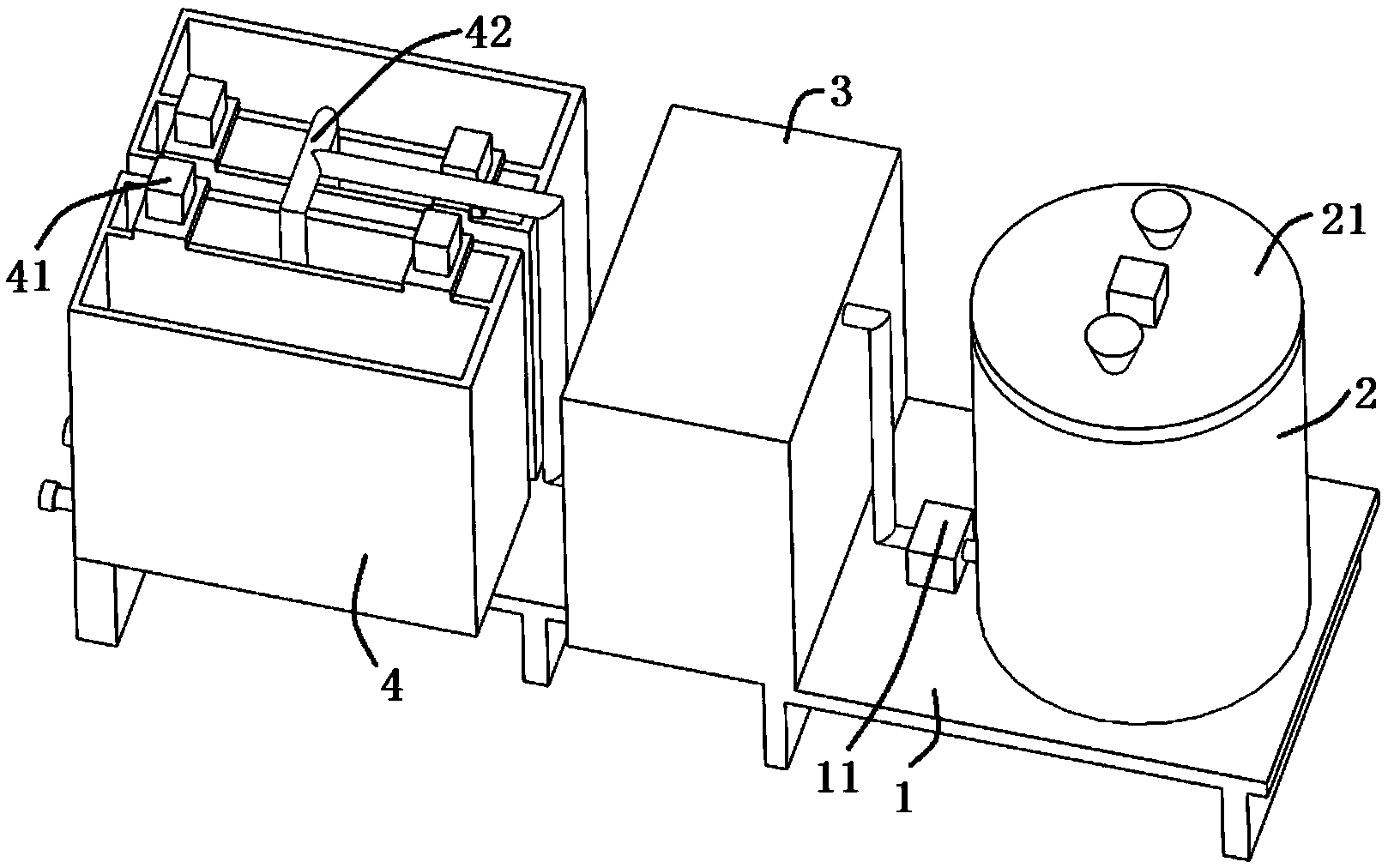

用于高污染废水的机械处理设备，包括基板1、搅拌组件、过滤组件以及反渗透组件，所述基板1为水平板，搅拌组件设在基板1的顶面一侧，搅拌组件包括搅拌筒2、固定架、二级搅拌电机23、搅拌棒24以及一级搅拌电机22，所述固定架为十字板状，固定架横向设在搅拌筒2内的上端，固定架的四个端角处均设有所述的二级搅拌电机23，二级搅拌电机23的电机轴上连接有所述的搅拌棒24;所述一级搅拌电机22固接在搅拌筒2的顶面中部，一级搅拌电机22的电机轴向下伸进搅拌筒2内、并与固定架固接;
所述过滤组件包括过滤盒3、过滤板，过滤盒3设在所述基板1的顶面中部，过滤盒3内纵向设有两块以上的过滤板，过滤板上分布有过滤孔，所述过滤盒3的一侧顶端连接有第一输液管的一端，第一输液管的另一端与所述搅拌筒2的底端连通，所述第一输液管上设有第一水泵11;所述过滤盒3的另一侧底端连接有第二输液管，且第二输液管上设有第二水泵33，第二输液管的另一端部上纵向设有两根分液管42，两根分液管42的下方均设有反渗透组件;
所述反渗透组件设在基板1的顶面另一侧，反渗透组件包括壳体4、下压板43、油缸41，壳体4内设有废水室、淡水室，废水室、淡水室之间纵向设有反渗透膜，废水室的顶端两侧均固接有油缸41;废水室内横向设有下压板43，下压板43与油缸41的伸缩杆底端固接;分液管42的底端穿过下压板43、并伸进废水室内。
进一步的，所述过滤盒3内分别间隙设有两块过滤板，分别为第一过滤板31、第二过滤板32，第一过滤板31的底端与第二过滤板32的底端均分布有过滤孔，且第一过滤板31的过滤孔径大于第二过滤板32的过滤孔孔径。
进一步的，所述搅拌筒2的顶板两侧分别设有进液管、投药管，进液管与投药管的端口处均螺接有盖帽。
进一步的，所述搅拌棒24上周向分布有搅拌板，搅拌板的纵截面为上小下大的直角梯形状。
进一步的，所述过滤盒3的顶面上分布有与过滤板一一对应的安装槽，安装槽内设有螺栓，所述过滤板的顶面设有内螺纹孔，螺栓的底部螺旋连接在对应过滤板的内螺纹孔内。
进一步的，所述废水室、淡水室对应的壳体4外端面底部均连通设有排液管，排液管的外端口处设有密封盖。
本发明的有益效果是：
本发明设计了用于高污染废水的机械处理设备，前端设计了搅拌组件，搅拌组件的投药管加入污水处理剂，方便对废水进行处理;搅拌棒在二级搅拌电机驱动下自动，同时在一级搅拌电机的驱动下公转，使得处理剂与废水混合反应效果更好。
本发明中部设计的过滤盒实现对脱硫废水的过滤，脱硫废水通过第一水泵吸入过滤盒内进行过滤，过滤后的废水进入反渗透组件内，通过下压板对废水室的加压，使废水在反渗透膜作用下实现反渗透，得到清水溶液进一步使用，提高了废水的回收利用率，有效提高了废水的处理效率。
