申请日2018.07.03
公开(公告)日2018.11.13
IPC分类号C02F9/02
摘要
本发明提供一种用于餐饮业污水的除油净化装置，包括箱体、连接在箱体下端的多个支撑脚、贯通连接在箱体侧壁上的污水入口、贯通连接在箱体侧壁上的固体排污口和贯通连接在箱体另一端侧壁上的出水口，本发明克服了现有技术的不足，设计合理，结构紧凑，通过固体分离装置，将污水中的固体残渣与液体分开，通过电机、第一齿轮和吸油毡的组合，吸油毡将箱体中的油污吸出，再通过橡胶圈的挤压使油污掉入清洁剂箱经排油叶轮排出，从而实现去除油污净化污水的效果。
权利要求书
1.一种用于餐饮业污水的除油净化装置，包括箱体、连接在箱体下端的多个支撑脚、贯通连接在箱体侧壁上的污水入口、贯通连接在箱体侧壁上的固体排污口和贯通连接在箱体另一端侧壁上的出水口，其特征在于：所述污水入口的顶壁上铰接有挡板，所述挡板的侧壁上连接有弹性铜触片，所述箱体的内侧壁上连接有与弹性铜触片相对应的铜触球，所述箱体的内底壁上连接有固体分离装置;
所述固体分离装置包括第一支架、连接板、过滤网兜、铁杆、电磁铁和长杆，所述第一支架固定连接在箱体的内底壁上，所述第一支架的上端铰接连接板的中部，所述连接板的上端固定连接有过滤网兜，所述第一支架的侧壁上铰接有铁杆，所述铁杆通过多个压缩弹簧连接在第一支架上，所述第一支架的侧壁上连接有与铁杆相对应的电磁铁，所述铁杆上铰接有长杆，所述长杆的上端铰接有滑块，所述滑块滑动连接在连接板上开设的条形槽中;
所述箱体的内底壁上固定连接有长板，所述长板的两端固定连接箱体的前后端内壁，所述出水口位于箱体内腔中的侧壁上连接有油污收集箱，所述油污收集箱的后侧壁上贯通连接有出油管，所述出油管贯穿箱体的后侧壁，所述出油管上连接有排油叶轮，所述排油叶轮上转动轴通过第一皮带连接在电机的转轴上，所述电机通过第二支架连接在箱体的后侧壁上，所述箱体的转轴上连接有第一芯轴，所述第一芯轴位于箱体外的一段上套接有第一齿轮，所述第一齿轮啮合第二齿轮，所述第二齿轮上固定插接有第二芯轴，所述第二芯轴贯穿箱体的后侧壁并连接有第一带轮，所述第一带轮通过第二皮带连接有两个第二带轮，两个所述第二带轮均通过第三芯轴转动连接在箱体内腔的后侧壁上，所述第二皮带上连接有多个吸油毡;
所述第一芯轴贯穿箱体的后侧壁并连接有转辊，所述转辊上通过多个拉伸弹簧连接有橡胶圈，所述橡胶圈抵触吸油毡，所述电机通过导线与外接电源组成一条串联电路，所述弹性铜触片、铜触球和电磁铁通过导线与外接电源组成一条串联电路。
2.如权利要求1所述的一种用于餐饮业污水的除油净化装置，其特征在于：所述铁杆和电磁铁的侧壁上均套接有橡胶垫。
3.如权利要求1所述的一种用于餐饮业污水的除油净化装置，其特征在于：所述转辊的侧壁上铰接有连接杆的一端，所述连接杆的另一端穿过矩形套筒的底壁并连接有活塞，所述活塞滑动连接在矩形套筒的内侧壁上，所述矩形套筒的侧壁上通过第一连接管贯通连接有清洁剂箱，所述清洁剂箱连接在箱体的内侧壁上，所述第一连接管上连接有第一单向阀，所述矩形套筒的另一端侧壁上通过第二连接管贯通连接有喷头，所述第二连接管上连接有第二单向阀。
4.如权利要求1所述的一种用于餐饮业污水的除油净化装置，其特征在于：所述拉伸弹簧的数量大于等于6个，且多个拉伸弹簧呈环形等距分布。
5.如权利要求3所述的一种用于餐饮业污水的除油净化装置，其特征在于：所述活塞上套接有活塞环。
6.如权利要求1所述的一种用于餐饮业污水的除油净化装置，其特征在于：所述出油管与箱体的连接处套接有密封圈。
7.如权利要求1所述的一种用于餐饮业污水的除油净化装置，其特征在于：所述挡板的下端呈圆弧状。
8.如权利要求1所述的一种用于餐饮业污水的除油净化装置，其特征在于：所述固体排污口与箱体侧壁之间的角度小于75度。
说明书
一种用于餐饮业污水的除油净化装置
技术领域
本发明涉及污水净化设备技术领域，具体涉及一种用于餐饮业污水的除油净化装置。
背景技术
随着城市生活和经济的发展，由此而衍生出的各类大小餐馆，为繁忙的都市人提供了快捷方便的餐饮服务，也为经济繁荣贡献了不可忽视的力量。餐馆位于城市中心区是城市生活的必需。
然而，由于城市的餐馆深入社区，其废水的排放已成为城市内涝的根源，餐馆的废水中含有较多的油和一些食物固体残渣，这些污水直接被排入下水道，这些油会越积越多，最终会堵塞下水道，同时固体残渣也会发出恶臭，给城市安全及人们的生活带来了很大的烦恼，为此，我们提出一种用于餐饮业污水的除油净化装置。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种用于餐饮业污水的除油净化装置，克服了现有技术的不足，设计合理，结构紧凑，通过固体分离装置，将污水中的固体残渣与液体分开，通过电机、第一齿轮和吸油毡的组合，吸油毡将箱体中的油污吸出，再通过橡胶圈的挤压使油污掉入清洁剂箱经排油叶轮排出，从而实现去除油污净化污水的效果。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：

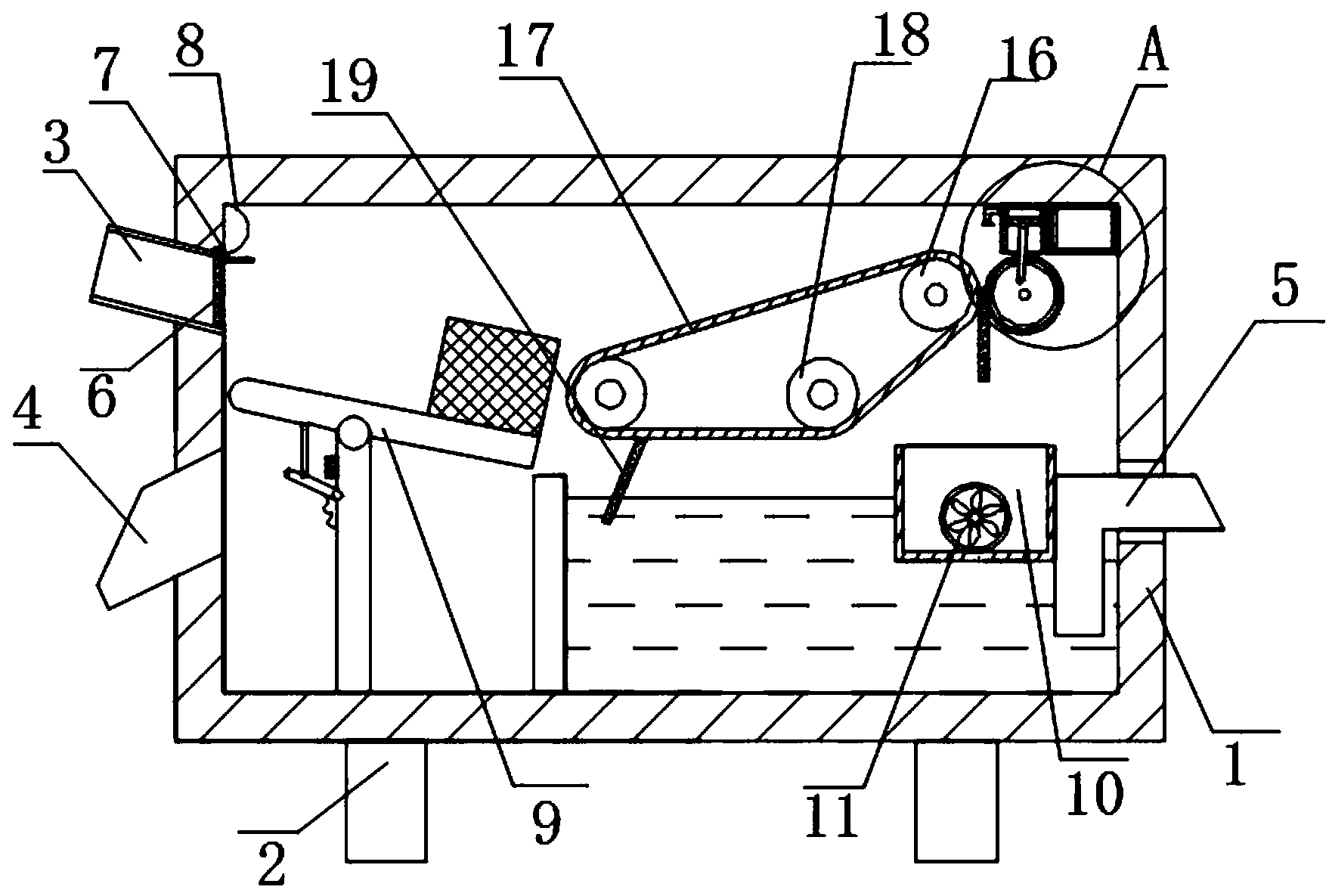

一种用于餐饮业污水的除油净化装置，包括箱体、连接在箱体下端的多个支撑脚、贯通连接在箱体侧壁上的污水入口、贯通连接在箱体侧壁上的固体排污口和贯通连接在箱体另一端侧壁上的出水口，所述污水入口的顶壁上铰接有挡板，所述挡板的侧壁上连接有弹性铜触片，所述箱体的内侧壁上连接有与弹性铜触片相对应的铜触球，所述箱体的内底壁上连接有固体分离装置;
所述固体分离装置包括第一支架、连接板、过滤网兜、铁杆、电磁铁和长杆，所述第一支架固定连接在箱体的内底壁上，所述第一支架的上端铰接连接板的中部，所述连接板的上端固定连接有过滤网兜，所述第一支架的侧壁上铰接有铁杆，所述铁杆通过多个压缩弹簧连接在第一支架上，所述第一支架的侧壁上连接有与铁杆相对应的电磁铁，所述铁杆上铰接有长杆，所述长杆的上端铰接有滑块，所述滑块滑动连接在连接板上开设的条形槽中;
所述箱体的内底壁上固定连接有长板，所述长板的两端固定连接箱体的前后端内壁，所述出水口位于箱体内腔中的侧壁上连接有油污收集箱，所述油污收集箱的后侧壁上贯通连接有出油管，所述出油管贯穿箱体的后侧壁，所述出油管上连接有排油叶轮，所述排油叶轮上转动轴通过第一皮带连接在电机的转轴上，所述电机通过第二支架连接在箱体的后侧壁上，所述箱体的转轴上连接有第一芯轴，所述第一芯轴位于箱体外的一段上套接有第一齿轮，所述第一齿轮啮合第二齿轮，所述第二齿轮上固定插接有第二芯轴，所述第二芯轴贯穿箱体的后侧壁并连接有第一带轮，所述第一带轮通过第二皮带连接有两个第二带轮，两个所述第二带轮均通过第三芯轴转动连接在箱体内腔的后侧壁上，所述第二皮带上连接有多个吸油毡;
所述第一芯轴贯穿箱体的后侧壁并连接有转辊，所述转辊上通过多个拉伸弹簧连接有橡胶圈，所述橡胶圈抵触吸油毡，所述电机通过导线与外接电源组成一条串联电路，所述弹性铜触片、铜触球和电磁铁通过导线与外接电源组成一条串联电路。
所述铁杆和电磁铁的侧壁上均套接有橡胶垫。
所述转辊的侧壁上铰接有连接杆的一端，所述连接杆的另一端穿过矩形套筒的底壁并连接有活塞，所述活塞滑动连接在矩形套筒的内侧壁上，所述矩形套筒的侧壁上通过第一连接管贯通连接有清洁剂箱，所述清洁剂箱连接在箱体的内侧壁上，所述第一连接管上连接有第一单向阀，所述矩形套筒的另一端侧壁上通过第二连接管贯通连接有喷头，所述第二连接管上连接有第二单向阀。
所述拉伸弹簧的数量大于等于6个，且多个拉伸弹簧呈环形等距分布。
所述活塞上套接有活塞环。
所述出油管与箱体的连接处套接有密封圈。
所述挡板的下端呈圆弧状。
所述固体排污口与箱体侧壁之间的角度小于75度。
(三)有益效果
本发明实施例提供了一种用于餐饮业污水的除油净化装置。具备以下有益效果：
1、通过挡板、弹性铜触片、铜触球、连接板、过滤网兜、铁杆和电磁铁等结构，污水抵触并推动挡板，使挡板上的弹性铜触片抵触铜触球，此时接通电磁铁的外接电源，电磁铁通电后产生磁性并吸引下端的铁杆，此时铁杆通过长杆顶动连接板的一端向上移动，使污水可以穿过过滤网兜，此时污水中的固体残渣被过滤网兜挡住并留在过滤网兜中，当停止污水排放后，挡板在重力的作用下回到原处，此时弹性铜触片与铜触球分离，电磁铁失去磁性，铁杆在压缩弹簧的作用下向下移动，此时将通过长杆带动连接板的一端向下移动，此时可以将固体残渣经固体排污口排出箱体，实现固体残渣也液体的分离;
2、通过电机、第一皮带、第一芯轴、排油叶轮、油污收集箱等结构，电机带动第一皮带和第一芯轴转动，第一皮带带动排油叶轮转动开始将油污收集箱中的油污排出;
3、通过电机、第一芯轴、第二齿轮、第二芯轴和第一带轮等结构，电机带动第一芯轴转动，使第一齿轮和转辊转动，从而使第一带轮转动并带动第二皮带移动，第二皮带带动吸油毡不停的移动，可以将污水中的油污吸出，转辊带动橡胶圈转动不断的挤压吸油毡，将吸油毡中的油污挤出并使其掉落到油污收集箱中，同时转辊带动连接杆不断转动，使活塞在矩形套筒中上下滑动，可以将清洁剂喷到吸油毡上，对吸油毡进行清洁，加速吸油毡上的油污脱落，从而使液体中的油污脱离，从而达到再次净化的作用;
通过一系列的结构达到对污水进行除油净化的作用，具有很强的实用性。
