申请日2018.07.03
公开(公告)日2018.11.23
IPC分类号E03B1/04; E03F5/10; E03B7/07
摘要
本发明涉及一种楼房废水再利用装置，包括废水水箱和废水储存池，废水水箱与废水储存池之间设置有连接水管，连接水管上设置有电磁阀，废水水箱和废水储存池的下部均设置有排泥口，电磁阀的下游设置有转动除渣器，转动除渣器的下游设置有超声波流量计，控制器电性连接电磁阀和超声波流量计，超声波流量计的下游设置有无刷发电机，无刷发电机与转换器连接，转换器的输出端连接絮凝电极，本发明将高楼层的各种废水收集起来后进行一系列除渣、排泥和絮凝之后再储存于低楼层的水池内部，用于冲洗马桶和便池，能够有效节约用水，减少水资源的浪费，能够清除废水中的杂物，避免杂物堵塞排水管以及下水道，避免废水中细菌、真菌和病毒生长，消毒废水气味。
权利要求书

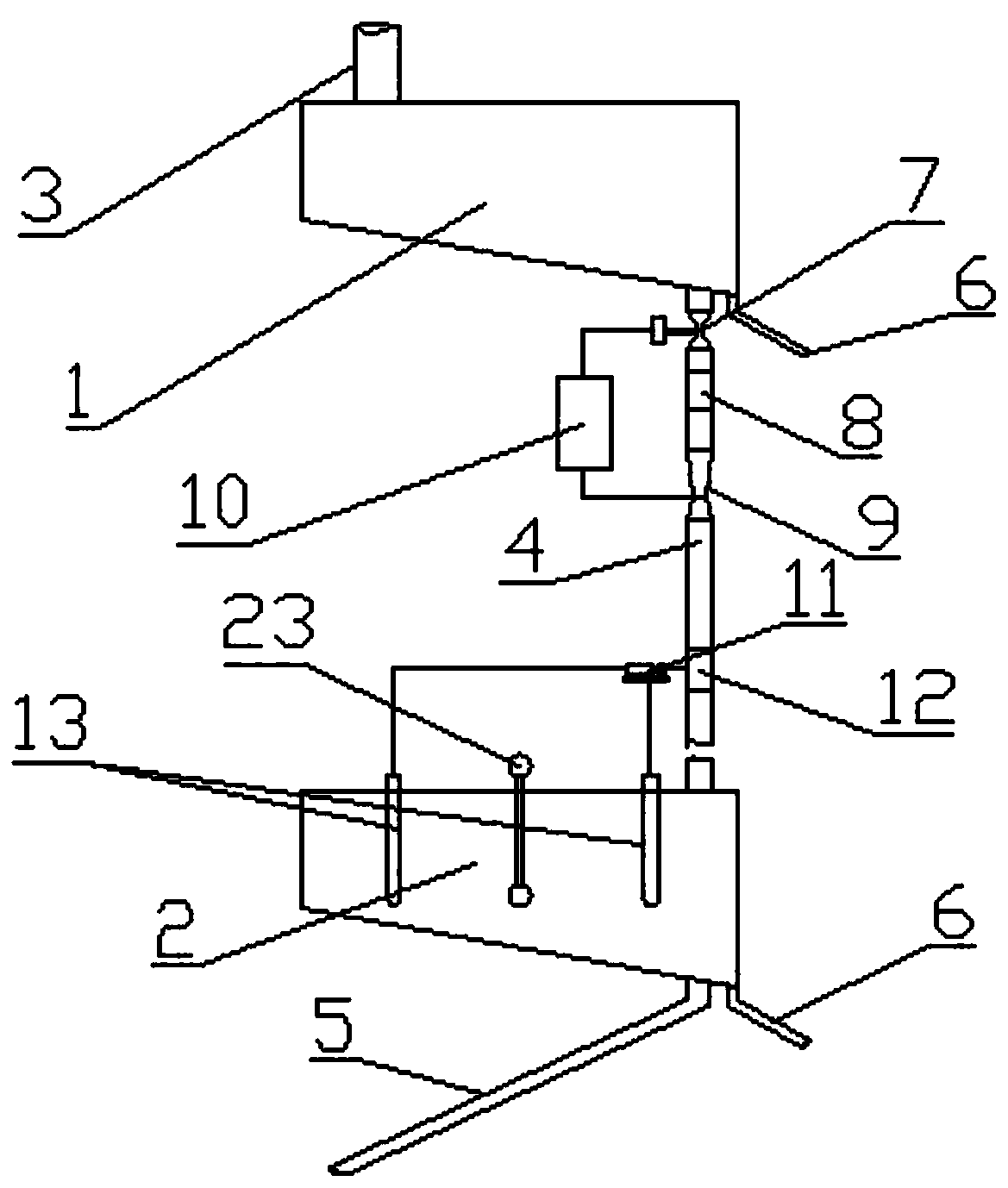

1.一种楼房废水再利用装置，包括废水水箱(1)和废水储存池(2)，所述废水水箱(1)与废水储存池(2)之间设置有连接水管(4)，连接水管(4)上设置有电磁阀(7)，所述废水水箱(1)的上端连接进水管(3)，所述废水储存池(2)的输出端连接出水管(5)，其特征在于：所述废水水箱(1)和废水储存池(2)的下部均设置有排泥口(6)，所述电磁阀(7)的下游设置有转动除渣器(8)，所述转动除渣器(8)的下游设置有超声波流量计(9)，所述控制器(10)电性连接电磁阀(7)和超声波流量计(9)，所述超声波流量计(9)的下游设置有无刷发电机(12)，无刷发电机(12)与转换器(11)连接，转换器(11)的输出端连接絮凝电极(13)，所述废水储存池(2)内部设置有除臭消毒器(23);
所述转动除渣器(8)分为除渣器体(24)和除渣器壳(14)，所述除渣器壳(14)外侧上安装有转动手柄(18)，除渣器壳(14)内侧安装有除渣器(19)，转动手柄(18)与茶渣器(19)固定连接。
2.根据权利要求1所述的一种楼房废水再利用装置，其特征在于：所述除渣器(19)分为除渣器圈(22)和除渣器网(20)，除渣器网(20)固定在除渣器圈(22)上，除渣器网(20)上设置有除渣网孔(21)。
3.根据权利要求1所述的一种楼房废水再利用装置，其特征在于：所述除渣器体(24)在与除渣器壳(14)的连接处设置有紧固装置(15);
所述除渣器体(24)的前部设置有除渣器口(17)，除渣器口(17)的外周侧设置有密封圈(16);
所述密封圈(16)与除渣器壳(14)以及除渣器体(24)的贴合处设置有防水沾粘胶。
4.根据权利要求1所述的一种楼房废水再利用装置，其特征在于：所述进水管(3)的上游连接澡堂废水排出口、盥洗盆废水排出口、洗衣机废水排出口、茶水间废水排出口和雨水收集口。
5.根据权利要求1所述的一种楼房废水再利用装置，其特征在于：所述出水管(5)的下游连接马桶水箱、小便池水箱和蹲便池水箱。
6.根据权利要求1所述的一种楼房废水再利用装置，其特征在于：所述废水水箱(1)和废水储存池(2)的底面设置为倾斜的下端面，其中，倾斜角设置为10～30°。
7.根据权利要求1所述的一种楼房废水再利用装置，其特征在于：所述废水水箱(1)安装在高楼层，废水储存池(2)安装在低楼层，其中，废水水箱(1)与废水储存池(2)之间高度相差至少1个楼层。
8.根据权利要求1所述的一种楼房废水再利用装置，其特征在于：所述转动手柄(18)在除渣器壳(14)上饶其手柄轴进行旋转转动，旋转转动的角度设置为0～180°。
9.根据权利要求1所述的一种楼房废水再利用装置，其特征在于：所述除渣器(19)上部除渣器圈(22)的外壁面贴合除渣器体(24)的内壁面，其中，除渣器(19)下部的除渣器网(20)设置为底面封口的U型圆筒状结构。
10.根据权利要求2或3所述的一种楼房废水再利用装置，其特征在于：所述除渣器口(17)的宽度大于茶渣器圈(22)与除渣器网(20)长度之和;
所述除渣器口(17)的长度大于茶渣器圈(22)与除渣器网(20)宽度之和。
说明书
一种楼房废水再利用装置
技术领域
本发明涉及废水利用技术领域，具体涉及一种楼房废水再利用装置。
背景技术
我国是世界上水资源严重短缺国家之一，节约用水是目前国家的基本国策之一。科学利用生活废水是解决我国目前水资源短缺的最有效方法之一。目前我国的楼房下水系统基本上将生活废水直接排入下水管道。这种楼房下水系统对于一个目前严重缺水的国家来说，尤其显得不合理、不科学。
大多数的居民住宅楼房里的住户，其日常生活中所产生的废水都没有被很好的利用，比如洗脸水、洗澡水，甚至完全可用来冲厕所的洗衣水、洗菜水也都白白地流入下水道，集少成多，以所有住户的未利用废水数量相加计数，是一个不小的数字，因此，如果建筑开发商在兴建居民住宅楼时，能充分考虑到利用每一层楼房住户的可利用废水，安装合适的节水设备，将对国家节水环保工程具有很大的意义。
发明内容
为解决上述问题，本发明旨在提供一种废水利用率高的、能够有效避免堵塞的、有效消毒杀菌的、能够吸附废水中气味的楼房废水再利用装置。
为实现本发明目的，采用的技术方案是：一种楼房废水再利用装置，包括废水水箱和废水储存池，所述废水水箱与废水储存池之间设置有连接水管，连接水管上设置有电磁阀，所述废水水箱的上端连接进水管，所述废水储存池的输出端连接出水管，所述废水水箱和废水储存池的下部均设置有排泥口，所述电磁阀的下游设置有转动除渣器，所述转动除渣器的下游设置有超声波流量计，所述控制器电性连接电磁阀和超声波流量计，所述超声波流量计的下游设置有无刷发电机，无刷发电机与转换器连接，转换器的输出端连接絮凝电极，所述废水储存池内部设置有除臭消毒器;
所述转动除渣器分为除渣器体和除渣器壳，所述除渣器壳外侧上安装有转动手柄，除渣器壳内侧安装有除渣器，转动手柄与茶渣器固定连接。
优选的，所述除渣器分为除渣器圈和除渣器网，除渣器网固定在除渣器圈上，除渣器网上设置有除渣网孔。
优选的，所述除渣器体在与除渣器壳的连接处设置有紧固装置;
所述除渣器体的前部设置有除渣器口，除渣器口的外周侧设置有密封圈;
所述密封圈与除渣器壳以及除渣器体的贴合处设置有防水沾粘胶。
优选的，所述进水管的上游连接澡堂废水排出口、盥洗盆废水排出口、洗衣机废水排出口、茶水间废水排出口和雨水收集口。
优选的，所述出水管的下游连接马桶水箱、小便池水箱和蹲便池水箱。
优选的，所述废水水箱和废水储存池的底面设置为倾斜的下端面，其中，倾斜角设置为10～30°。
优选的，所述废水水箱安装在高楼层，废水储存池安装在低楼层，其中，废水水箱与废水储存池之间高度相差至少1个楼层。
优选的，所述转动手柄在除渣器壳上饶其手柄轴进行旋转转动，旋转转动的角度设置为0～180°
优选的，所述除渣器上部除渣器圈的外壁面贴合除渣器体的内壁面，其中，除渣器下部的除渣器网设置为底面封口的U型圆筒状结构。
优选的，所述除渣器口的宽度大于茶渣器圈与除渣器网长度之和;
所述除渣器口的长度大于茶渣器圈与除渣器网宽度之和。
本发明的有益效果为：本发明将高楼层的各种废水收集起来后进行一系列除渣、排泥和絮凝之后再储存于低楼层的水池内部，用于冲洗马桶和便池，能够有效节约用水，减少水资源的浪费，能够清除废水中的杂物，避免杂物堵塞排水管以及下水道，避免废水中细菌、真菌和病毒生长，并能够有效消毒废水的气味。
