申请日2018.07.03
公开(公告)日2018.11.16
IPC分类号F23G7/00
摘要
本发明公开了一种污泥处理用焚烧设备，包括底座，所述底座的上端四角处均固定安装有立柱，所述立柱的上端固定安装顶板，所述顶板的上端一侧固定安装有支撑架，所述支撑架的内侧之间设置有污泥料斗，所述污泥料斗的两侧均通过连接板与支撑架的两侧固定连接，所述污泥料斗的底端与支撑架的支撑板固定连接，所述顶板的上端中部固定安装有鼓风机，所述鼓风机的上端活动安装有第一风管，所述第一风管的另一端固定安装有出风罩，所述出风罩位于污泥料斗的进料口上方，所述鼓风机、支撑架之间设置有固定支架，所述固定支架的底端与顶板上端固定连接，所述固定支架的上端活动套在第一风管上。本发明便于对污泥进行处理以及便于对处理后的污泥进行拿取。
权利要求书

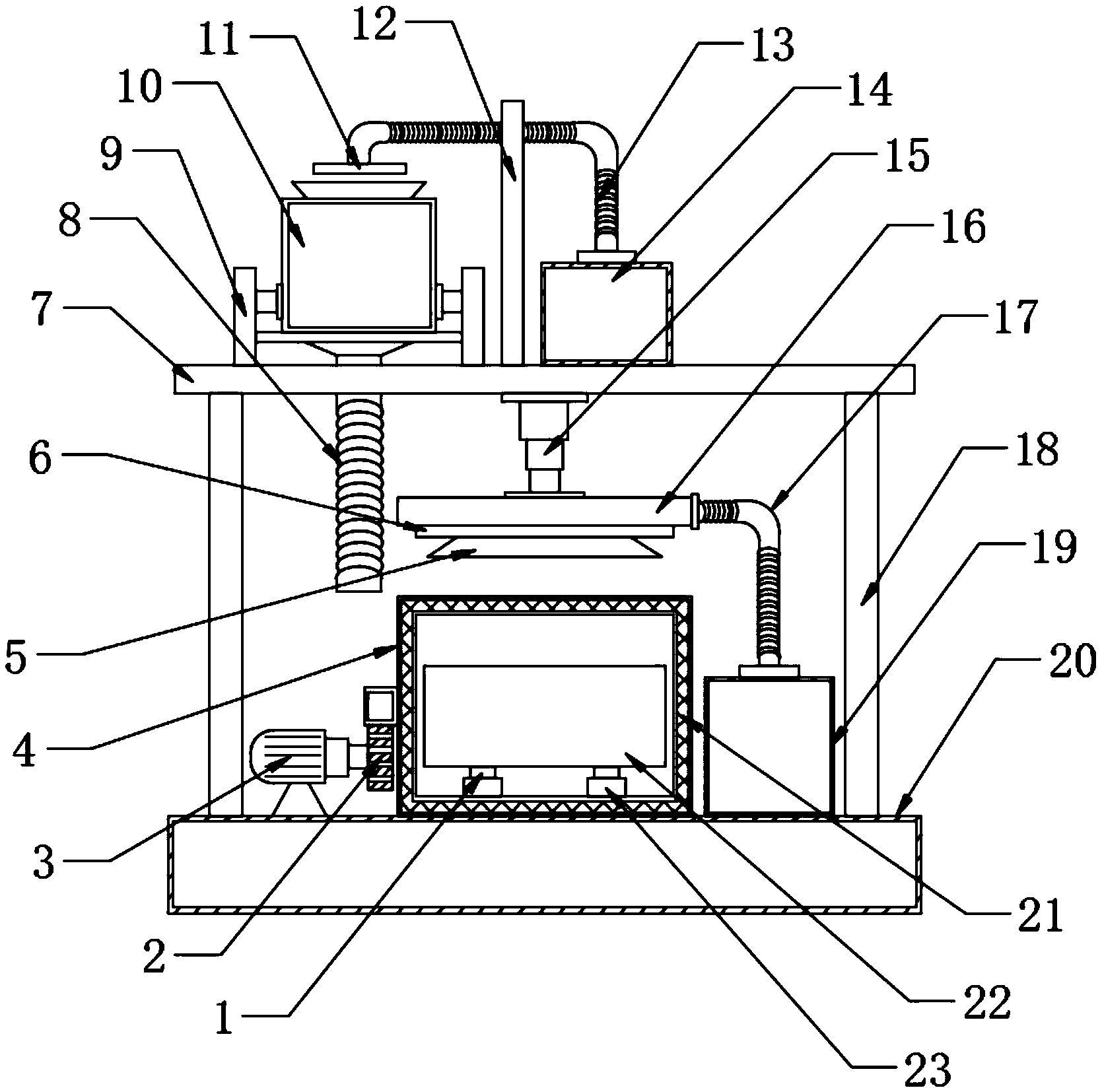

1.一种污泥处理用焚烧设备，包括底座(20)，其特征在于：所述底座(20)的上端四角处均固定安装有立柱(18)，所述立柱(18)的上端固定安装顶板(7)，所述顶板(7)的上端一侧固定安装有支撑架(9)，所述支撑架(9)的内侧之间设置有污泥料斗(10)，所述污泥料斗(10)的两侧均通过连接板与支撑架(9)的两侧固定连接，所述污泥料斗(10)的底端与支撑架(9)的支撑板固定连接，所述顶板(7)的上端中部固定安装有鼓风机(14)，所述鼓风机(14)的上端活动安装有第一风管(13)，所述第一风管(13)的另一端固定安装有出风罩(11)，所述出风罩(11)位于污泥料斗(10)的进料口上方，所述鼓风机(14)、支撑架(9)之间设置有固定支架(12)，所述固定支架(12)的底端与顶板(7)上端固定连接，所述固定支架(9)的上端活动套在第一风管(13)上，所述支撑架(9)的支撑板的下端设置有出泥管(8)，所述出泥管(8)的上端穿过支撑架(9)的支撑板并与污泥料斗(10)的底端活动连接，所述顶板(7)的下端中部通过连接板固定安装有气缸(15)，所述气缸(15)的底端端处通过连接板固定安装有箱盖(16)，所述箱盖(16)的下端设置有吸风罩(5)，所述吸风罩(5)的上端穿过箱盖(16)的下端，所述底座(20)的上端中部固定安装有加热箱(4)，所述加热箱(4)的内壁与外壁之间活动安装有电热元件(21)，所述加热箱(4)的内部底端两侧均固定安装有滑槽(23)，所述滑槽(23)的内部均活动安装有滑块(24)，所述滑槽(23)的上端设置有污泥放置箱(22)，所述污泥放置箱(22)的下端两侧均固定安装有弹簧柱(1)，所述弹簧柱(1)与滑槽(23)的位置相对应，所述弹簧柱(1)的底端均与滑块(24)固定连接，所述底座(20)的上端一侧固定安装有抽风机箱(19)，所述抽风机箱(19)与加热箱(4)之间存在间隙，所述抽风机箱(19)位于立柱(18)、加热箱(19)之间，且所述抽风机箱(19)在靠近鼓风机(14)在远离固定支架(12)的一侧，所述抽风机箱(19)的上端活动安装有第二风管(17)，所述第二风管(17)的另一端穿过箱盖(16)的一侧与吸尘罩(5)的上端固定连接。
2.根据权利要求1所述的一种污泥处理用焚烧设备，其特征在于：所述加热箱(4)的前侧面设置有箱门(25)，所述加热箱(4)的外部两侧中端均固定安装有套管(26)，所述套管(26)与抽风机箱(19)之间存在间隙，所述套管(26)的内部均活动安装有横条(27)，所述横条(27)的下端均设置开设有齿槽(28)，所述套管(26)的中部下端均开设有凹孔(31)，所述凹孔(31)的下端均设置有齿轮(2)，所述齿轮(2)与齿槽(28)相互契合，所述套管(26)的一侧均设置有电机(3)，所述电机(3)的底端通过安装座与底座(20)的上端固定连接，所述电机(3)的输出端通过联轴器固定安装有转轴，所述电机(3)输出端的转轴与齿轮(2)固定连接，所述连接条(27)的一侧均与箱门(25)的一侧固定连接，所述污泥放置箱(22)在靠近箱门(25)一侧通过连接杆与箱门(25)固定连接。
3.根据权利要求1所述的一种污泥处理用焚烧设备，其特征在于：所述箱盖(16)的下端四面边缘处均设置有密封橡胶圈(6)，所述出风罩(5)位于密封圈(6)的内侧之间且与密封橡胶圈(6)之间存在间隙。
4.根据权利要求1所述的一种污泥处理用焚烧设备，其特征在于：所述污泥放置箱(22)的内部设置有若干污泥放置桶(29)，所述污泥放置桶(29)的上端两侧均设置有拉环。
5.根据权利要求1所述的一种污泥处理用焚烧设备，其特征在于：所述污泥料斗(10)与出泥管(8)的连接处设置有控制阀门(30)，所述底座(20)在靠近抽风机箱(19)的一侧设置有净化箱，所述抽风机箱(19)通过管道与净化箱连接。
6.根据权利要求1所述的一种污泥处理用焚烧设备，其特征在于：所述第一风管(13)、第二风管(17)、出泥管(8)均采用为波纹管。
7.根据权利要求1所述的一种污泥处理用焚烧设备，其特征在于：所述污泥料斗(10)、污泥放置桶(29)、污泥放置箱(22)的内壁上，所述第一风管(13)、第二风管(17)、出泥管(8)、污泥放置桶(29)均采用防腐材料制成。
8.根据权利要求1所述的一种污泥处理用焚烧设备，其特征在于：所述套管(26)、横条(27)均垂直于立柱(18)，所述电机(3)垂直于加热箱(4)。
9.根据权利要求1所述的一种污泥处理用焚烧设备，其特征在于：所述箱门(25)在靠近套管(26)的一侧四面上均设置有密封橡胶圈(6)。
10.根据权利要求1所述的一种污泥处理用焚烧设备，其特征在于：所述出风罩(11)、吸风罩(5)、弹簧柱(1)、横条(27)、套管(26)、立柱(18)均采用铝合金材质制成。
说明书
一种污泥处理用焚烧设备
技术领域
本发明涉及污泥处理设备技术领域，具体为一种污泥处理用焚烧设备。
背景技术
污泥是污水处理后的产物,是一种由有机残片、细菌菌体、无机颗粒、胶体等组成的极其复杂的非均质体;污泥的主要特性是含水率高(可高达99%以上),有机物含量高，容易腐化发臭，并且颗粒较细、比重较小、呈胶状液态，它是介于液体和固体之间的浓稠物，可以用泵运输，但它很难通过沉降进行固液分离。
传统的一种污泥处理用焚烧设备存在如下不足：
1、一般的污泥处理设备，大多存在使用不方便，不易操作等问题，而且在处理后对于污泥块的拿取也显得十分不便。
2、一般污泥的成分比较复杂，而有些污泥中会存在一些有毒物质，而当污泥在进行加热过程中产生的有害无法进行处理，这样就会导致污染环境。
发明内容
本发明的目的在于提供一种污泥处理用焚烧设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污泥处理用焚烧设备，包括底座，所述底座的上端四角处均固定安装有立柱，所述立柱的上端固定安装顶板，所述顶板的上端一侧固定安装有支撑架，所述支撑架的内侧之间设置有污泥料斗，所述污泥料斗的两侧均通过连接板与支撑架的两侧固定连接，所述污泥料斗的底端与支撑架的支撑板固定连接，所述顶板的上端中部固定安装有鼓风机，所述鼓风机的上端活动安装有第一风管，所述第一风管的另一端固定安装有出风罩，所述出风罩位于污泥料斗的进料口上方，所述鼓风机、支撑架之间设置有固定支架，所述固定支架的底端与顶板上端固定连接，所述固定支架的上端活动套在第一风管上，所述支撑架的支撑板的下端设置有出泥管，所述出泥管的上端穿过支撑架的支撑板并与污泥料斗的底端活动连接，所述顶板的下端中部通过连接板固定安装有气缸，所述气缸的底端端处通过连接板固定安装有箱盖，所述箱盖的下端设置有吸风罩，所述吸风罩的上端穿过箱盖的下端，所述底座的上端中部固定安装有加热箱，所述加热箱的内壁与外壁之间活动安装有电热元件，所述加热箱的内部底端两侧均固定安装有滑槽，所述滑槽的内部均活动安装有滑块，所述滑槽的上端设置有污泥放置箱，所述污泥放置箱的下端两侧均固定安装有弹簧柱，所述弹簧柱与滑槽的位置相对应，所述弹簧柱的底端均与滑块固定连接，所述底座的上端一侧固定安装有抽风机箱，所述抽风机箱与加热箱之间存在间隙，所述抽风机箱位于立柱、加热箱之间，且所述抽风机箱在靠近鼓风机在远离固定支架的一侧，所述抽风机箱的上端活动安装有第二风管，所述第二风管的另一端穿过箱盖的一侧与吸尘罩的上端固定连接。
进一步的，所述加热箱的前侧面设置有箱门，所述加热箱的外部两侧中端均固定安装有套管，所述套管与抽风机箱之间存在间隙，所述套管的内部均活动安装有横条，所述横条的下端均设置开设有齿槽，所述套管的中部下端均开设有凹孔，所述凹孔的下端均设置有齿轮，所述齿轮与齿槽相互契合，所述套管的一侧均设置有电机，所述电机的底端通过安装座与底座的上端固定连接，所述电机的输出端通过联轴器固定安装有转轴，所述电机输出端的转轴与齿轮固定连接，所述连接条的一侧均与箱门的一侧固定连接，所述污泥放置箱在靠近箱门一侧通过连接杆与箱门固定连接。
进一步的，所述箱盖的下端四面边缘处均设置有密封橡胶圈，所述出风罩位于密封圈的内侧之间且与密封橡胶圈之间存在间隙。
进一步的，所述污泥放置箱的内部设置有若干污泥放置桶，所述污泥放置桶的上端两侧均设置有拉环。
进一步的，所述污泥料斗与出泥管的连接处设置有控制阀门，所述底座在靠近抽风机箱的一侧设置有净化箱，所述抽风机箱通过管道与净化箱连接。
进一步的，所述第一风管、第二风管、出泥管均采用为波纹管。
进一步的，所述污泥料斗、污泥放置桶、污泥放置箱的内壁上，所述第一风管、第二风管、出泥管、污泥放置桶均采用防腐材料制成。
进一步的，所述套管、横条均垂直于立柱，所述电机垂直于加热箱。
进一步的，所述箱门在靠近套管的一侧四面上均设置有密封橡胶圈。
进一步的，所述出风罩、吸风罩、弹簧柱、横条、套管、立柱均采用铝合金材质制成。
与现有技术相比，本发明的有益效果是：
1、本发明通过设置鼓风机、第一风管、出风罩，这样可以对污泥料斗中的污泥先进行一定的风干处理;通过设置阀门，这样在进行风干后，利用阀门将污泥利用出泥管放入污泥放置桶中;通过设置气缸、密封橡胶圈，这样不仅便于将箱盖盖上，而且还能保持加热箱的密封性，进一步防止热量散失，增加成本。
2、本发明通过设置电热元件，这样便于将污泥进行烘干;通过设置抽风机、第二风管、吸风罩，这样便于将加热的过程中，泥土中的有毒物质挥发成气体吸收，防止污染环境;通过设置电机、横条、齿槽、齿轮、滑槽、滑块、弹簧柱，这样不仅便于将箱门打开，而且还能起到缓冲作用。
