申请日2018.07.03
公开(公告)日2018.11.16
IPC分类号C02F1/52; C02F7/00
摘要
本发明公开了一种建筑装饰工程用废水沉淀回收装置，包括本体、废水入口、曝气泵、除渣机构和排液口，所述废水入口固定设置在本体的顶端，所述本体的底部固定设置有除渣机构，所述除渣机构包括丝杆、电机、滑块、刮渣板和滑杆，所述丝杆通过两端的轴承座转动连接在本体的底端，所述丝杆的一端延伸至本体的外侧且在其延伸端固定设置有第一皮带轮，所述电机的输出轴端部固定设置有第二皮带轮，所述本体的底端两侧分别开设有出渣口，所述排液口固定设置在本体的侧面除渣机构上方的位置，通过在本体的底端固定设置有除渣机构，通过电机带动刮渣板的往复运动即可完成本体内部底端的渣料去除过程，简单方便，增加了设备的连续使用性能，经济实用。
权利要求书

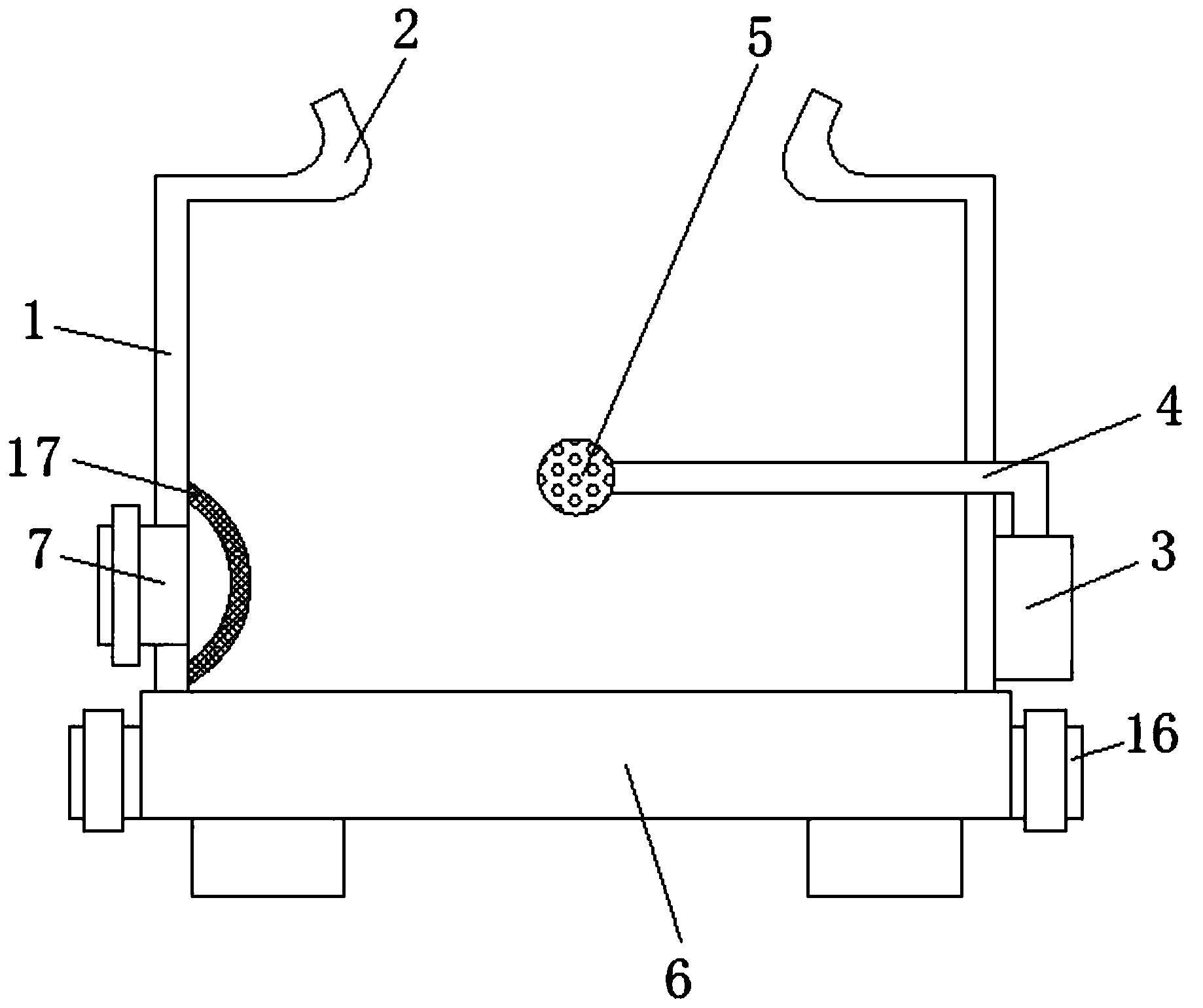

1.一种建筑装饰工程用废水沉淀回收装置，包括本体(1)、废水入口(2)、曝气泵(3)、除渣机构(6)和排液口(7)，所述废水入口(2)固定设置在本体(1)的顶端，其特征在于：所述本体(1)的一侧固定设置有曝气泵(3)，所述曝气泵(3)的一端连通固定设置在本体(1)侧壁的连通管(4)，所述连通管(4)的另一端延伸至本体(1)的内侧且在其端部固定连通有曝气头(5)，所述本体(1)的底部固定设置有除渣机构(6)，所述除渣机构(6)包括丝杆(8)、电机(11)、滑块(13)、刮渣板(14)和滑杆(15)，所述丝杆(8)通过两端的轴承座(9)转动连接在本体(1)的底端，所述丝杆(8)的一端延伸至本体(1)的外侧且在其延伸端固定设置有第一皮带轮(10)，所述电机(11)固定设置在本体(1)的外侧靠近第一皮带轮(10)的位置，所述电机(11)的输出轴端部固定设置有第二皮带轮(12)，所述第一皮带轮(10)与第二皮带轮(12)之间通过皮带转动连接，所述丝杆(8)外侧螺纹连接有滑块(13)，所述刮渣板(14)的一端固定设置在滑块(13)的一侧，所述本体(1)的内侧靠近丝杆(8)的位置固定设置有滑杆(15)，所述刮渣板(14)与滑杆(15)之间滑动连接，所述本体(1)的底端两侧分别开设有出渣口(16)，所述排液口(7)固定设置在本体(1)的侧面除渣机构(6)上方的位置。
2.根据权利要求1所述的一种建筑装饰工程用废水沉淀回收装置，其特征在于：所述本体(1)内部靠近排液口(7)的位置固定设置有滤板(17)。
3.根据权利要求2所述的一种建筑装饰工程用废水沉淀回收装置，其特征在于：所述滤板(17)设置为直径不小于排液口(7)内径的半球形空腔。
4.根据权利要求1所述的一种建筑装饰工程用废水沉淀回收装置，其特征在于：所述刮渣板(14)的宽度与本体(1)底面宽度相匹配。
5.根据权利要求1所述的一种建筑装饰工程用废水沉淀回收装置，其特征在于：所述刮渣板(14)与出渣口(16)相互平行设置。
说明书
一种建筑装饰工程用废水沉淀回收装置
技术领域
本发明涉及建筑废水处理设备技术领域，具体为一种建筑装饰工程用废水沉淀回收装置。
背景技术
建筑废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。建筑废水种类繁多，成分复杂。例如电解盐建筑废水中含有汞，重金属冶炼建筑废水含铅、镉等各种金属，电镀建筑废水中含氰化物和铬等各种重金属，石油炼制建筑废水中含酚，农药制造建筑废水中含各种农药等。由于建筑废水中常含有多种有毒物质，污染环境对人类健康有很大危害，因此要开发综合利用，化害为利，并根据废水中污染物成分和浓度，采取相应的净化措施进行处置后，才可排放。
建筑废水在处理过程中先要经过絮凝沉淀，现有技术中的沉淀设置在使用过程中存在以下问题：
1、沉淀完成后渣料排出麻烦，影响设备的连续使用。
2、沉淀不够完全，影响后期处理效果。
发明内容
本发明的目的在于提供一种建筑装饰工程用废水沉淀回收装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种建筑装饰工程用废水沉淀回收装置，包括本体、废水入口、曝气泵、除渣机构和排液口，所述废水入口固定设置在本体的顶端，所述本体的一侧固定设置有曝气泵，所述曝气泵的一端连通固定设置在本体侧壁的连通管，所述连通管的另一端延伸至本体的内侧且在其端部固定连通有曝气头，所述本体的底部固定设置有除渣机构，所述除渣机构包括丝杆、电机、滑块、刮渣板和滑杆，所述丝杆通过两端的轴承座转动连接在本体的底端，所述丝杆的一端延伸至本体的外侧且在其延伸端固定设置有第一皮带轮，所述电机固定设置在本体的外侧靠近第一皮带轮的位置，所述电机的输出轴端部固定设置有第二皮带轮，所述第一皮带轮与第二皮带轮之间通过皮带转动连接，所述丝杆外侧螺纹连接有滑块，所述刮渣板的一端固定设置在滑块的一侧，所述本体的内侧靠近丝杆的位置固定设置有滑杆，所述刮渣板与滑杆之间滑动连接，所述本体的底端两侧分别开设有出渣口，所述排液口固定设置在本体的侧面除渣机构上方的位置。
优选的，所述本体内部靠近排液口的位置固定设置有滤板。
优选的，所述滤板设置为直径不小于排液口内径的半球形空腔结构。
优选的，所述刮渣板的宽度与本体底面宽度相匹配。
优选的，所述刮渣板与出渣口相互平行设置。
与现有技术相比，本发明的有益效果是：
1、通过在本体的底端固定设置有除渣机构，通过电机带动刮渣板的往复运动即可完成本体内部底端的渣料去除过程，简单方便，增加了设备的连续使用性能，经济实用。
2、通过在本体的侧壁固定设置有曝气泵，且将其与本体内部的曝气头连接，在曝气泵的作用下对本体内部的建筑废水进行曝气处理，使得絮凝反应加快，然后进行自然沉降，增加了沉降速率，高效便捷。
