申请日2018.07.03
公开(公告)日2018.11.30
IPC分类号F04D29/70; F04D29/42; F04D29/00; F04D13/06; F04D7/04
摘要
本发明公开了一种一体式预制污水提升泵站，包括箱体，其特征在于：所述箱体内壁的顶部固定连接有内箱，并且内箱内壁底部的一侧固定连接有电机，所述内箱内壁的顶部转动连接有活动杆，所述活动杆的底端贯穿内箱并延伸至内箱的底部，所述电机输出轴的端固定连接有固定杆，并且固定杆的一端与内箱内壁的一侧转动连接，本发明涉及污水处理技术领域。该一体式预制污水提升泵站，通过箱体内壁的顶部固定连接有内箱，利用清理刷对内壁进行清理，提高了清理的效率，保持泵站的正常使用，通过箱体内壁两侧之间的底部固定连接有隔板，先将污水进行过过滤，然后可以将过滤框表面的杂物进行清理，就不会造成泵站的堵塞。
权利要求书
1.一种一体式预制污水提升泵站，包括箱体(1)，其特征在于：所述箱体(1)内壁的顶部固定连接有内箱(2)，并且内箱(2)内壁底部的一侧固定连接有电机(3)，所述内箱(2)内壁的顶部转动连接有活动杆(4)，所述活动杆(4)的底端贯穿内箱(2)并延伸至内箱(2)的底部，所述电机(3)输出轴的端固定连接有固定杆(5)，并且固定杆(5)的一端与内箱(2)内壁的一侧转动连接，所述固定杆(5)的表面固定连接有涡轮(6)，并且活动杆(4)的表面固定连接有与涡轮(6)相啮合的蜗杆套筒(7)，所述活动杆(4)延伸至内箱(2)底部的一端固定连接有透水板(8)，并且透水板(8)底部的两侧均固定连接有固定板(9)，两个所述固定板(9)相背离的一侧均固定连接有毛刷(10)。
2.根据权利要求1所述的一种一体式预制污水提升泵站，其特征在于：所述箱体(1)内壁的两侧均固定连接有卡板(11)，并且透水板(8)的表面与卡板(11)的内部活动连接。
3.根据权利要求1所述的一种一体式预制污水提升泵站，其特征在于：所述箱体(1)内壁两侧之间的底部固定连接有隔板(12)，并且隔板(12)的顶部固定连接有水泵(13)，所述隔板(12)的底部固定连接有过滤框(14)。
4.根据权利要求3所述的一种一体式预制污水提升泵站，其特征在于：所述水泵(13)进水口的一端连通有进水管(15)，所述进水管(15)的一端贯穿隔板(12)和过滤框(14)并延伸至过滤框(14)的内部，所述进水管(15)延伸至过滤框(14)内部的一端固定连接有吸嘴(16)，并且水泵(13)出水口的一端连通有导管(17)。
5.根据权利要求1所述的一种一体式预制污水提升泵站，其特征在于：所述箱体(1)一侧的顶部连通有排水管(18)，并且箱体(1)另一侧的底部连通有连接管(19)。

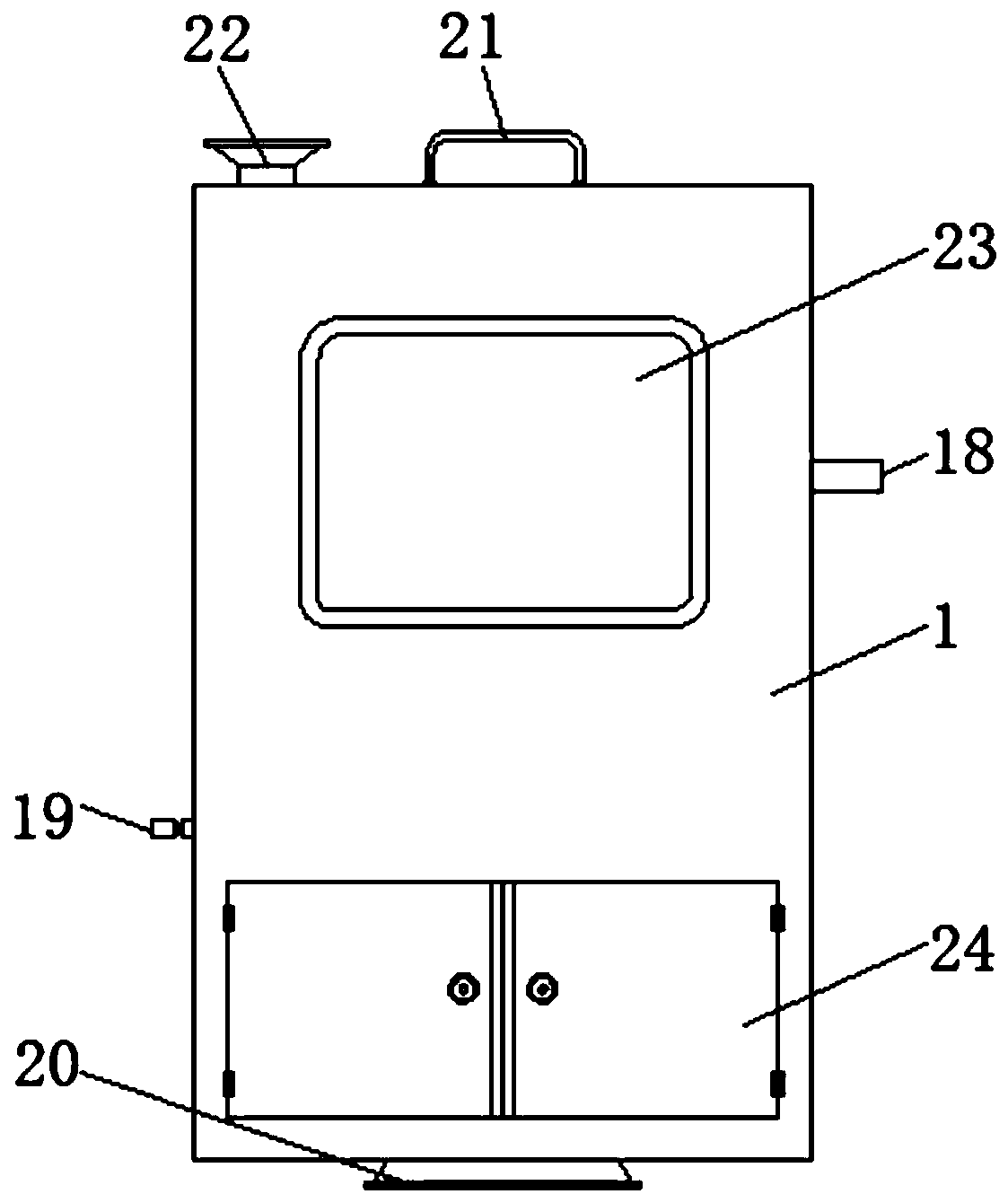

6.根据权利要求1所述的一种一体式预制污水提升泵站，其特征在于：所述箱体(1)的底部固定连接有集水斗(20)，并且箱体(1)的顶部固定连接有提手(21)，所述箱体(1)顶部的一侧连通有注水管(22)，并且箱体(1)表面的顶部固定连接有观察窗(23)，所述箱体(1)表面底部的两侧均通过合页铰接有箱门(24)。
说明书
一种一体式预制污水提升泵站
技术领域
本发明涉及污水处理技术领域，具体为一种一体式预制污水提升泵站。
背景技术
泵站是能提供有一定压力和流量的液压动力和气压动力的装置和工程称泵和泵站工程，排灌泵站的进水、出水、泵房等建筑物的总称，污水通常指受一定污染的、来自生活和生产的排出水，污水主要有生活污水、工业废水和初期雨水，污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等，预制是指预先制造的意思。
泵站在进行污水提升的时候，往往会有很多杂物吸附在内壁上，不进行及时清理的话，长期以往会影响正常使用，可能还会造成堵塞。
发明内容
针对现有技术的不足，本发明提供了一种一体式预制污水提升泵站，解决了杂物吸附在内壁上，影响正常使用的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种一体式预制污水提升泵站，包括箱体，所述箱体内壁的顶部固定连接有内箱，并且内箱内壁底部的一侧固定连接有电机，所述内箱内壁的顶部转动连接有活动杆，所述活动杆的底端贯穿内箱并延伸至内箱的底部，所述电机输出轴的端固定连接有固定杆，并且固定杆的一端与内箱内壁的一侧转动连接，所述固定杆的表面固定连接有涡轮，并且活动杆的表面固定连接有与涡轮相啮合的蜗杆套筒，所述活动杆延伸至内箱底部的一端固定连接有透水板，并且透水板底部的两侧均固定连接有固定板，两个所述固定板相背离的一侧均固定连接有毛刷。
优选的，所述箱体内壁的两侧均固定连接有卡板，并且透水板的表面与卡板的内部活动连接。
优选的，所述箱体内壁两侧之间的底部固定连接有隔板，并且隔板的顶部固定连接有水泵，所述隔板的底部固定连接有过滤框。
优选的，所述水泵进水口的一端连通有进水管，所述进水管的一端贯穿隔板和过滤框并延伸至过滤框的内部，所述进水管延伸至过滤框内部的一端固定连接有吸嘴，并且水泵出水口的一端连通有导管。
优选的，所述箱体一侧的顶部连通有排水管，并且箱体另一侧的底部连通有连接管。
优选的，所述箱体的底部固定连接有集水斗，并且箱体的顶部固定连接有提手，所述箱体顶部的一侧连通有注水管，并且箱体表面的顶部固定连接有观察窗，所述箱体表面底部的两侧均通过合页铰接有箱门。
有益效果
本发明提供了一种一体式预制污水提升泵站。具备以下有益效果：
(1)、该一体式预制污水提升泵站，通过箱体内壁的顶部固定连接有内箱，并且内箱内壁底部的一侧固定连接有电机，内箱内壁的顶部转动连接有活动杆，活动杆的底端贯穿内箱并延伸至内箱的底部，电机输出轴的端固定连接有固定杆，并且固定杆的一端与内箱内壁的一侧转动连接，固定杆的表面固定连接有涡轮，并且活动杆的表面固定连接有与涡轮相啮合的蜗杆套筒，活动杆延伸至内箱底部的一端固定连接有透水板，并且透水板底部的两侧均固定连接有固定板，两个固定板相背离的一侧均固定连接有毛刷，利用清理刷对内壁进行清理，可通过注水管注入清水进行清理，提高了清理的效率，保持泵站的正常使用。
(2)、该一体式预制污水提升泵站，通过箱体内壁两侧之间的底部固定连接有隔板，并且隔板的顶部固定连接有水泵，隔板的底部固定连接有过滤框，水泵进水口的一端连通有进水管，进水管的一端贯穿隔板和过滤框并延伸至过滤框的内部，进水管延伸至过滤框内部的一端固定连接有吸嘴，并且水泵出水口的一端连通有导管，在进行抽取污水的时候，先将污水进行过过滤，然后可以将过滤框表面的杂物进行清理，就不会造成泵站的堵塞。
