申请日2018.07.03
公开(公告)日2018.11.27
IPC分类号B01D36/00; B01D36/02; C02F9/02
摘要

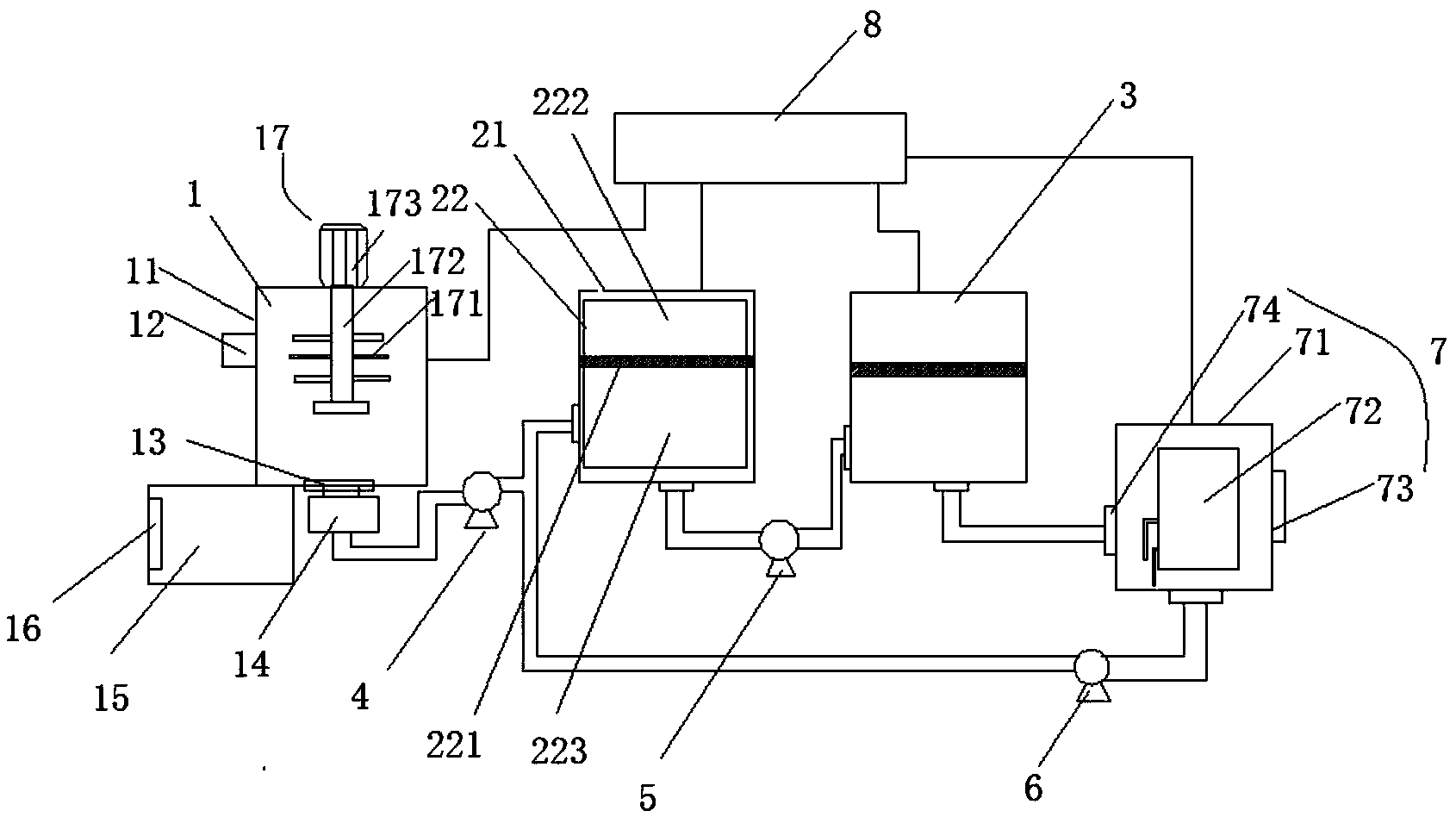

本发明公开了一种智能化自动循环过滤的污水循环处理装置及其工作方法，包括过滤除渣装置、第一污水处理器、第二污水处理器、抽水泵一、抽水泵二、回流泵和控制装置，所述过滤除渣装置的出水口通过抽水泵一与第一污水处理器的污水入口连通，第一污水处理器的出水口通过抽水泵二与第二污水处理器的污水入口连通，所述第二污水处理器的出水口通过回流泵与第一污水处理器的污水入口连通，过滤除渣装置、第一污水处理器、第二污水处理器、抽水泵一、抽水泵二、回流泵均与控制装置连接。水质检测装置对过滤后的水进行检测，若没有达到检测标准，将信号传递给控制装置，进而控制回流泵自动将将污水重新输送至第一污水处理器的污水入口重新过滤，直至流经水质检测装置检测到的结果符合标准后，才能对污水进行排放，污水处理效果好，自动化程度高。
权利要求书
1.一种智能化自动循环过滤的污水循环处理装置，其特征在于：
包括过滤除渣装置(1)、第一污水处理器(2)、第二污水处理器(3)、抽水泵一(4)、抽水泵二(5)、回流泵(6)、水质检测装置(7)和控制装置(8)，所述过滤除渣装置(1)的出水口通过抽水泵一(4)与第一污水处理器(2)的污水入口连通，第一污水处理器(2)的出水口通过抽水泵二(5)与第二污水处理器(3)的污水入口连通，所述第二污水处理器(3)的出水口处还连接水质检测装置(7)，所述水质检测装置(7)的出水口通过回流泵(6)与第一污水处理器(2)的污水入口连通，所述过滤除渣装置(1)、第一污水处理器(2)、第二污水处理器(3)、抽水泵一(4)、抽水泵二(5)、回流泵(6)、和水质检测装置(7)均与控制装置(8)连接。
2.根据权利要求1所述的一种智能化自动循环过滤的污水循环处理装置，其特征在于：所述水质检测装置(7)包括箱体(71)、水质检测器(72)和显示模块(73)，所述箱体(71)左侧设有进水口(74)，所述显示模块(73)设置在箱体(71)右侧，所述水质检测器(72)的探针与箱体(71)内的水接触，所述水质检测器(72)的信号输出端分别与显示模块(73)和控制装置(8)连接。
3.根据权利要求1所述的一种智能化自动循环过滤的污水循环处理装置，其特征在于：所述过滤除渣装置(1)包括壳体(11)，壳体左侧设有污水入口(12)，壳体(11)底部右侧设有污水出口(13)，壳体(11)的污水出口(13)下方设有过滤器(14)。
4.根据权利要求2所述的一种智能化自动循环过滤的污水循环处理装置装置，其特征在于：所述壳体(11)底部还设有残渣收集装置(15)，所述残渣收集装置(15)上设有液位报警装置(16)。
5.根据权利要求1所述的一种智能化自动循环过滤的污水循环处理装置，其特征在于：所述壳体(11)内上方设有搅拌装置(17)，所述搅拌装置(17)包括螺旋轴(171)和搅拌齿(172)，所述螺旋轴(171)与设置在壳体(11)外侧的减速机(173)的输出端连接。
6.根据权利要求1所述的一种智能化自动循环过滤的污水循环处理装置，其特征在于：所述第一污水处理器(2)包括滤池(21)和污水处理器(22)，所述污水处理器(22)设置在过滤池(21)内，所述污水处理器(22)内设有渗水板(221)，所述渗水板(221)将污水处理器(22)分隔成上层腔室(222)和下层腔室(223)，第一污水处理器(2)的滤池(21)的入水口与过滤器(14)的出水口与通过抽水泵一(4)连通;所述下层腔室(223)底端的出水口与第二污水处理器(2)入水口通过抽水泵二(5)连通。
7.根据权利要求6所述的一种智能化自动循环过滤的污水循环处
理装置，其特征在于：第二污水处理器(3)与第一污水处理器(2)结构相同。
8.根据权利要求6所述的一种智能化自动循环过滤的污水循环处
理装置，其特征在于：所述上层腔室(222)内设有石英砂或活性炭。
9.一种如权利要求1-8所述的一种智能化自动循环过滤的污水循环处理装置，其特征在于：具体工作方法如下：
(1)将待处理的污水混合物送入过滤除渣装置(1)的污水入口送入壳体内的污水混合物经过滤器(14)进行过滤，将污水中的残渣留在壳体(11)中;
(2)经初步过滤的水经抽水泵一(4)送入第一污水处理器(2)，污水经过渗水板(221)进行过滤，未经过滤完全的污水残渣留在上层腔室(222)，过滤完的污水进行下层腔室(223)，下层腔室(223)底端的出水口将二次过滤的水经抽水泵二(5)送入第二污水处理器
(3)污水进入第二污水处理器(3)后，经过渗水板(221)进行第三次过滤，过滤完的污水进行下层腔室(223)，未经过滤完全的污水残渣留在上层腔室(222)，回流泵(6)将第二污水处理器(3)的出水口排出的水再次送入第一污水处理器(2)进行过滤;
(4)经第二污水过滤器(3)的出水口排出的水进入水质监测装置(7)的箱体(71)，箱体(71)内的水质检测器(73)的探针与箱体(71)内的水充分接触;
(5)水质检测器(72)将检测到的结果通过显示模块(73)进行显示;
(6)当水质检测器(72)检测的结果符合要求时，将信息传递给控制装置(8)，控制装置(8)控制回流泵停止运行;当水质检测器(72)检测到的结果不符合要求时，控制装置(8)控制回流泵(6)运行，将污水再次送入第一污水处理器(2)进行过滤。
说明书
一种智能化自动循环过滤的污水循环处理装置及其工作方法
技术领域
本发明涉及环保技术领域，具体涉及一种智能化自动循环过滤的污
水循环处理装置及其工作方法。
背景技术
污水处理是为使得污水达到排放到某一水体或者再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、医疗和餐饮等各个领域，然而现有的污水处理设备通常是将待处理污水排放到污水处理设备进行一次过滤，但是并未考虑不同污染程度的污水，在经过处理后是否达到排放要求，若污水处理力度不够，仍然会对环境产生污染。
发明内容
发明目的：针对上述现有技术中的存在的问题和不足，本发明的目的是提供一种智能化自动循环过滤的污水循环处理装置及其工作方法。
技术方案：为达到上述目的，本发明所述的一种智能化自动循环过滤的污水循环处理装置，包括过滤除渣装置、第一污水处理器、第二污水处理器、抽水泵一、抽水泵二、回流泵、水质检测装置和控制装置，所述过滤除渣装置的出水口通过抽水泵一与第一污水处理器的污水入口连通，第一污水处理器的出水口通过抽水泵二与第二污水处理器的污水入口连通，所述第二污水处理器的出水口处还连接水质检测装置，所述水质检测装置的出水口通过回流泵与第一污水处理器的污水入口连通，所述过滤除渣装置、第一污水处理器、第二污水处理器、抽水泵一、抽水泵二、回流泵、和水质检测装置均与控制装置连接。
进一步地，所述过滤除渣装置包括壳体，壳体左侧设有污水入口，壳体底部右侧设有污水出口，壳体的污水出口下方设有过滤器。
进一步地，所述壳体底部还设有残渣收集装置，所述残渣收集装置上设有液位报警装置。
进一步地，所述壳体内上方设有搅拌装置，所述搅拌装置包括螺旋轴和搅拌齿，所述螺旋轴与设置在壳体外侧的减速机的输出端连接。
进一步地，所述第一污水处理器包括滤池和污水处理器，所述污水处理器设置在过滤池内，所述污水处理器内设有渗水板，所述渗水板将污水处理器分隔成上层腔室和下层腔室，第一污水处理器的滤池的入水口与过滤器的出水口与通过抽水泵一连通;所述下层腔室底端的出水口与第二污水处理器入水口通过抽水泵二连通。
进一步地，第二污水处理器与第一污水处理器结构相同。
进一步地，所述上层腔室内设有石英砂或活性炭。
进一步地，所述水质检测装置包括箱体、水质检测器和显示模块，所述箱体左侧设有进水口，所述显示模块设置在箱体右侧，所述水质检测器的探针与箱体内的水接触，所述水质检测器的信号输出端分别与显示模块和控制装置连接。
上述技术方案可以看出，本发明的有益效果为：
本发明所述的一种智能化自动循环过滤的污水循环处理装置，污水流经过滤除渣装置、第一污水处理器、第二污水处理器过滤后，通过水质检测装置对过滤后的水进行检测，若没有达到检测标准，将信号传递给控制装置，进而控制回流泵自动将将污水重新输送至第一污水处理器的污水入口重新过滤，直至流经水质检测装置检测到的结果符合标准后，才能对污水进行排放，污水处理效果好，自动化程度高。
