申请日2018.07.06
公开(公告)日2018.11.30
IPC分类号B08B9/087; B08B9/093; B08B13/00
摘要
本发明涉及茶叶污水池清洗技术领域，尤其为一种茶叶污水池清理装置，包括主箱体，所述主箱体的底面螺纹固定对个万向轮，所述主箱体的外侧面上端对称焊接两个推手杆，两个所述推手杆在远离主箱体的一端焊接圆柱推杆的两端外壁，所述主箱体的顶面镶嵌主控制面板，所述主箱体的内壁底面螺纹固定连接主电源，所述主箱体的内壁底面远离主电源的一侧螺纹固定连接清洁液装置，所述主电源和清洁液装置之间螺纹固定连接高压水泵装置，所述高压水泵装置的顶面螺纹固定主水箱的底面，所述主水箱的顶面设有进水口，所述进水口的外壁套接在主箱体的顶面。本发明通过单人的操作下高效快捷的对污水池进行清洁，方便快捷操作简单。
权利要求书

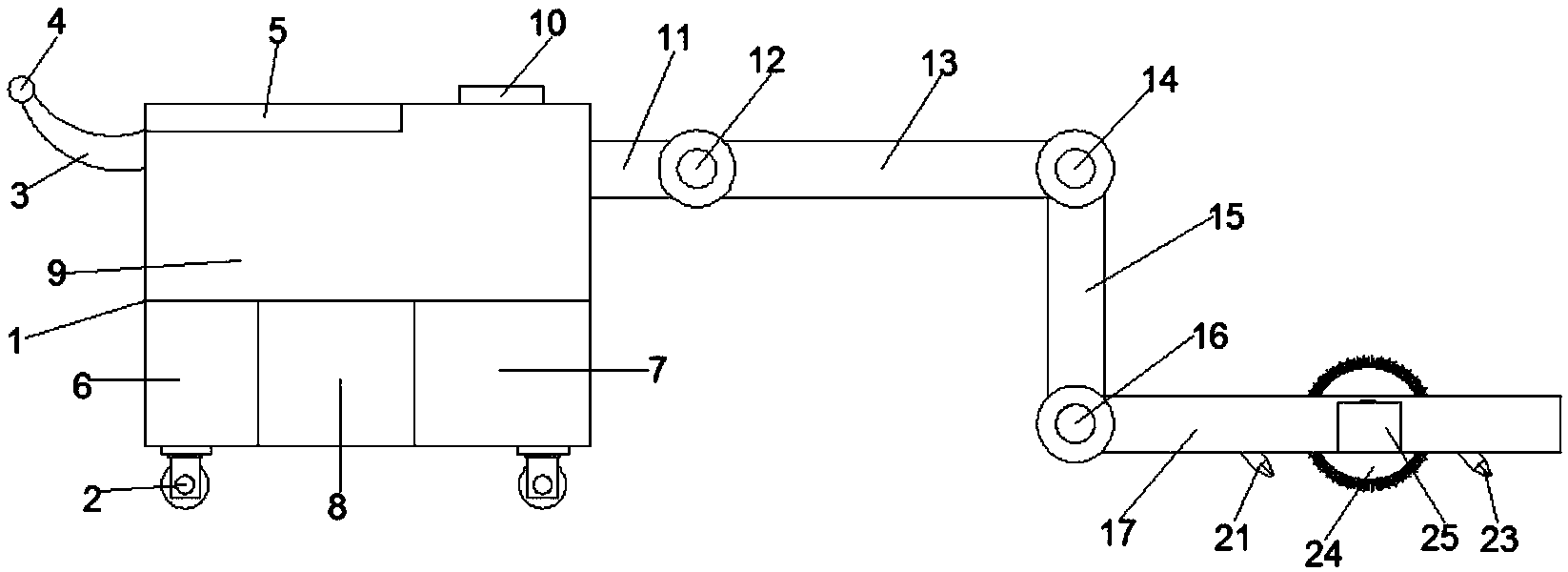

1.一种茶叶污水池清理装置，包括主箱体(1)，其特征在于，所述主箱体(1)的底面螺纹固定对个万向轮(2)，所述主箱体(1)的外侧面上端对称焊接两个推手杆(3)，两个所述推手杆(3)在远离主箱体(1)的一端焊接圆柱推杆(4)的两端外壁，所述主箱体(1)的顶面镶嵌主控制面板(5)，所述主箱体(1)的内壁底面螺纹固定连接主电源(6)，所述主箱体(1)的内壁底面远离主电源(6)的一侧螺纹固定连接清洁液装置(7)，所述主电源(6)和清洁液装置(7)之间螺纹固定连接高压水泵装置(8)，所述高压水泵装置(8)的顶面螺纹固定主水箱(9)的底面，所述主水箱(9)的顶面设有进水口(10)，所述进水口(10)的外壁套接在主箱体(1)的顶面，所述主箱体(1)在远离推手杆(3)的一侧外壁焊接支撑杆一(11)的一端，所述支撑杆一(11)在远离主箱体(1)的一端焊接在自动轴承一(12)的侧面，所述自动轴承一(12)在远离支撑杆一(11)的一侧焊接支撑杆二(13)的一端，所述支撑杆二(13)在远离自动轴承一(12)的一端焊接在自动轴承二(14)的外壁，所述自动轴承二(14)在远离支撑杆二(13)的一侧焊接支撑杆三(15)的一端，所述支撑杆三(15)在远离自动轴承二(14)的一侧焊接自动轴承三(16)的外壁，所述自动轴承三(16)在远离支撑杆三(15)的一侧焊接支撑杆四(17)的一端，所述支撑杆四(17)的侧面垂直螺纹固定两根固定杆(18)，两根所述固定杆(18)在远离支撑杆四(17)的一端螺纹固定承重杆(19)的两端，所述支撑杆四(17)与承重杆(19)之间垂直焊接高压水管(20)的两端，所述高压水管(20)的外壁螺纹固定多个高压喷头(21)，所述支撑杆四(17)与承重杆(19)之间垂直焊接清洁液管(22)的两端，所述清洁液管(22)的外壁螺纹固定多个清洁液喷头(23)，所述高压水管(20)与清洁液管(22)之间平行设有滚轴刷(24)，所述滚轴刷(24)的一端焊接在电机(25)的输出端。
2.根据权利要求1所述的一种茶叶污水池清理装置，其特征在于，所述滚轴刷(24)的两端套接在支撑杆四(17)与承重杆(19)的侧面。
3.根据权利要求1所述的一种茶叶污水池清理装置，其特征在于，所述自动轴承一(12)、自动轴承二(14)、自动轴承三(16)均为可编程可单独控制转向的轴承。
4.根据权利要求1所述的一种茶叶污水池清理装置，其特征在于，所述高压水管(20)是通过软管套接在高压水泵装置(8)上。
5.根据权利要求1所述的一种茶叶污水池清理装置，其特征在于，所述清洁液管(22)是通过软管套接在清洁液装置(7)上。
6.根据权利要求1所述的一种茶叶污水池清理装置，其特征在于，所述滚轴刷(24)的靠近主箱体(1)侧为高压水管(20)，在远离主箱体(1)的一侧为清洁液管(22)。
7.根据权利要求1所述的一种茶叶污水池清理装置，其特征在于，所述自动轴承一(12)、自动轴承二(14)、自动轴承三(16)、高压水泵装置(8)、清洁液装置(7)、电机(25)均与主电源(6)和主控制面板(5)导线连接。
说明书
一种茶叶污水池清理装置
技术领域
本发明涉及茶叶污水池清洗技术领域，尤其涉及一种茶叶污水池清理装置。
背景技术
对于现在的工业的大力发展，很多的工作都可以使用机械来取代人工，对于传统的茶叶污水池的清洗来说，需要很多的人工费时费力的对污水池放水，然后进入进行刷洗，浪费人力同时清洗效果不好，带来的还有工作效率不高，此款污水池清洗装置在单人的操作下高效快捷的对污水池进行清洁，方便快捷操作简单。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种茶叶污水池清理装置。
为了实现上述目的，本发明采用了如下技术方案：
一种茶叶污水池清理装置，包括主箱体，所述主箱体的底面螺纹固定对个万向轮，所述主箱体的外侧面上端对称焊接两个推手杆，两个所述推手杆在远离主箱体的一端焊接圆柱推杆的两端外壁，所述主箱体的顶面镶嵌主控制面板，所述主箱体的内壁底面螺纹固定连接主电源，所述主箱体的内壁底面远离主电源的一侧螺纹固定连接清洁液装置，所述主电源和清洁液装置之间螺纹固定连接高压水泵装置，所述高压水泵装置的顶面螺纹固定主水箱的底面，所述主水箱的顶面设有进水口，所述进水口的外壁套接在主箱体的顶面，所述主箱体在远离推手杆的一侧外壁焊接支撑杆一的一端，所述支撑杆一在远离主箱体的一端焊接在自动轴承一的侧面，所述自动轴承一在远离支撑杆一的一侧焊接支撑杆二的一端，所述支撑杆二在远离自动轴承一的一端焊接在自动轴承二的外壁，所述自动轴承二在远离支撑杆二的一侧焊接支撑杆三的一端，所述支撑杆三在远离自动轴承二的一侧焊接自动轴承三的外壁，所述自动轴承三在远离支撑杆三的一侧焊接支撑杆四的一端，所述支撑杆四的侧面垂直螺纹固定两根固定杆，两根所述固定杆在远离支撑杆四的一端螺纹固定承重杆的两端，所述支撑杆四与承重杆之间垂直焊接高压水管的两端，所述高压水管的外壁螺纹固定多个高压喷头，所述支撑杆四与承重杆之间垂直焊接清洁液管的两端，所述清洁液管的外壁螺纹固定多个清洁液喷头，所述高压水管与清洁液管之间平行设有滚轴刷，所述滚轴刷的一端焊接在电机的输出端。
优选的，所述滚轴刷的两端套接在支撑杆四与承重杆的侧面。
优选的，所述自动轴承一、自动轴承二、自动轴承三均为可编程可单独控制转向的轴承。
优选的，所述高压水管是通过软管套接在高压水泵装置上。
优选的，所述清洁液管是通过软管套接在清洁液装置上。
优选的，所述滚轴刷的靠近主箱体侧为高压水管，在远离主箱体的一侧为清洁液管。
优选的，所述自动轴承一、自动轴承二、自动轴承三、高压水泵装置、清洁液装置、电机均与主电源和主控制面板导线连接。
与现有技术相比，本发明的有益效果是：
1、通过对主电源的通电后，使得主控制面板进行工作，在主控制面板的控制下使得自动轴承一和自动轴承二以及自动轴承三进行旋转工作，使支撑杆一和支撑杆二以及支撑杆三在轴承的转动下调整好角度，更好的贴合着污水池的底面或者是边缘进行贴合清扫，角度可以多变，更多的适应复杂的工作环境，不会随着环境的影响而无法进行清理，达到了无边角无死角的进行清除污垢。
2、通过对轴承的初步调节后，使清扫主臂达到完美的贴合污水池的效果，然后在清洁液装置作用下使得清洁液管中充满清洁液在从清洁液喷头喷出进行去污效果，接着在电机的工作下使滚轴刷进行滚动刷洗，让顽固残留的污垢进一步的进行洗刷，最后在高压水泵装置的作用下使得高压喷头喷水，高压的作用下将残留的一些污渍给冲刷干净，完成对污水池的清洗工作。
3、通过以上的调整和多重的清洗让污水池的清洗得到最完美的清洁，高效快捷无需多人操作，解放了大多数人力劳动，同时使得工作效率提高减少成本的投入，适合大力在市场进行推广。
本发明中，该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明通过对主电源的通电后，使得主控制面板进行工作，在主控制面板的控制下使得自动轴承一和自动轴承二以及自动轴承三进行旋转工作，使支撑杆一和支撑杆二以及支撑杆三在轴承的转动下调整好角度，更好的贴合着污水池的底面或者是边缘进行贴合清扫，角度可以多变，更多的适应复杂的工作环境，不会随着环境的影响而无法进行清理，达到了无边角无死角的进行清除污垢。
通过对轴承的初步调节后，使清扫主臂达到完美的贴合污水池的效果，然后在清洁液装置作用下使得清洁液管中充满清洁液在从清洁液喷头喷出进行去污效果，接着在电机的工作下使滚轴刷进行滚动刷洗，让顽固残留的污垢进一步的进行洗刷，最后在高压水泵装置的作用下使得高压喷头喷水，高压的作用下将残留的一些污渍给冲刷干净，完成对污水池的清洗工作。
通过以上的调整和多重的清洗让污水池的清洗得到最完美的清洁，高效快捷无需多人操作，解放了大多数人力劳动，同时使得工作效率提高减少成本的投入，适合大力在市场进行推广。
