申请日2018.07.06
公开(公告)日2019.03.26
IPC分类号E03C1/182; E03C1/30; C02F9/02
摘要
本实用新型提供一种具备污水处理功能的洗碗池，涉及污水处理领域。一种具备污水处理功能的洗碗池，包括底座，所述底座的两侧均连接有支撑杆，所述支撑杆远离底座的一端连接有洗碗池本体，所述洗碗池本体的顶部开设有操作口，所述洗碗池本体的底部等距离连通有一号排水管，所述一号排水管的底部连通有固液分离管，所述固液分离管内壁的左侧连接有驱动电机。此装置在使用时，通过驱动电机的启动，从而使水通过一号排水管进入固液分离管的垃圾可通过螺旋钢片的转动，从而传送至排污口，进而排出固液分离管，使水通过导流孔流到固液分离管的底部，从而使水和垃圾可方便的进行固液分离，进而使此装置可对污水进行固液分离化处理。
权利要求书

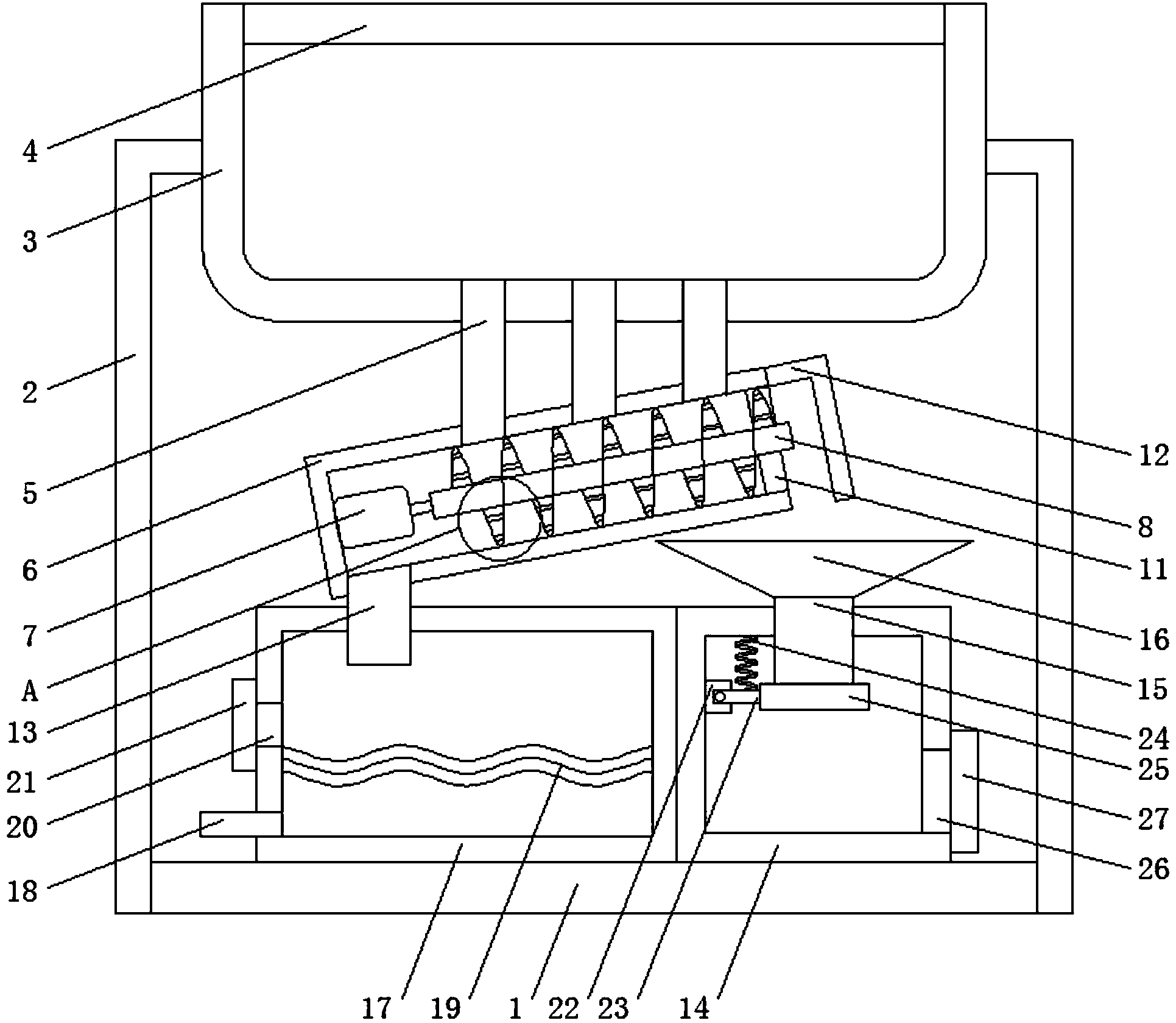

1.一种具备污水处理功能的洗碗池，包括底座(1)，其特征在于：所述底座(1)的两侧均连接有支撑杆(2)，所述支撑杆(2)远离底座(1)的一端连接有洗碗池本体(3)，所述洗碗池本体(3)的顶部开设有操作口(4)，所述洗碗池本体(3)的底部等距离连通有一号排水管(5)，所述一号排水管(5)的底部连通有固液分离管(6)，所述固液分离管(6)内壁的左侧连接有驱动电机(7)，所述驱动电机(7)输出轴的右侧连接有转动杆(8)，所述转动杆(8)的外侧等距离套接有螺旋钢片(9)，所述螺旋钢片(9)的外侧与固液分离管(6)的内壁相搭接，所述螺旋钢片(9)的外侧开设有导流孔(10)，所述固液分离管(6)的右侧开设有排污口(11)，所述转动杆(8)的右侧贯穿排污口(11)并延伸至固液分离管(6)的右侧，所述固液分离管(6)的右侧连接有挡板(12)，所述固液分离管(6)底部的左侧插接有落水管(13)，所述底座(1)顶部的右侧连接有垃圾存放盒(14)，所述垃圾存放盒(14)的顶部插接有进料管(15)，所述进料管(15)的顶部连通有进料漏斗(16)，所述进料漏斗(16)位于挡板(12)底部的正下方，所述底座(1)顶部的左侧连接有过滤箱(17)，所述落水管(13)的底部贯穿过滤箱(17)的顶部并延伸至过滤箱(17)的内腔中，所述过滤箱(17)左侧的底部连通有二号排水管(18)，所述过滤箱(17)的内壁设置有活性炭过滤层(19)。
2.根据权利要求1所述的一种具备污水处理功能的洗碗池，其特征在于：所述过滤箱(17)的左侧开设有一号排污口(20)，所述一号排污口(20)的左侧螺纹连接有一号封盖(21)。
3.根据权利要求1所述的一种具备污水处理功能的洗碗池，其特征在于：所述垃圾存放盒(14)内壁的左侧连接有固定块(22)，所述固定块(22)的正面通过转轴铰接有摇杆(23)，所述摇杆(23)的顶部连接有拉簧(24)，所述拉簧(24)的顶部与垃圾存放盒(14)内顶壁的左侧连接，所述摇杆(23)的右侧连接有密封块(25)，所述密封块(25)的顶部与进料管(15)的底部相搭接。
4.根据权利要求1所述的一种具备污水处理功能的洗碗池，其特征在于：所述垃圾存放盒(14)右侧的底部开设有二号排污口(26)，所述二号排污口(26)的右侧螺纹连接有二号封盖(27)。
5.根据权利要求1所述的一种具备污水处理功能的洗碗池，其特征在于：所述进料漏斗(16)为上宽下窄的倒锥形，且进料漏斗(16)位于垃圾存放盒(14)顶部的正上方。
6.根据权利要求1所述的一种具备污水处理功能的洗碗池，其特征在于：所述固液分离管(6)位于过滤箱(17)顶部的上方，且固液分离管(6)与过滤箱(17)之间的夹角为二十五度。
说明书
一种具备污水处理功能的洗碗池
技术领域
本实用新型涉及污水处理技术领域，具体为一种具备污水处理功能的洗碗池。
背景技术
污水处理，是指为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在餐饮行业，碗筷的清洗需要耗费大量的水，这也导致大量污水的产生，然而传统的洗碗池往往不具备污水处理的功能，在将碗筷清洗完毕后，残留的水中往往夹杂着大量的垃圾，然而这些垃圾往往随着污水直接排入下水道中，这也极易造成下水道的堵塞。
实用新型内容
针对现有技术的不足，本实用新型提供一种具备污水处理功能的洗碗池，其可对污水进行固液分离化处理，避免了污水中的垃圾堵塞下水道的情况发生。
技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种具备污水处理功能的洗碗池，包括底座，所述底座的两侧均连接有支撑杆，所述支撑杆远离底座的一端连接有洗碗池本体，所述洗碗池本体的顶部开设有操作口，所述洗碗池本体的底部等距离连通有一号排水管，所述一号排水管的底部连通有固液分离管，所述固液分离管内壁的左侧连接有驱动电机，所述驱动电机输出轴的右侧连接有转动杆，所述转动杆的外侧等距离套接有螺旋钢片，所述螺旋钢片的外侧与固液分离管的内壁相搭接，所述螺旋钢片的外侧开设有导流孔，所述固液分离管的右侧开设有排污口，所述转动杆的右侧贯穿排污口并延伸至固液分离管的右侧，所述固液分离管的右侧连接有挡板，所述固液分离管底部的左侧插接有落水管，所述底座顶部的右侧连接有垃圾存放盒，所述垃圾存放盒的顶部插接有进料管，所述进料管的顶部连通有进料漏斗，所述进料漏斗位于挡板底部的正下方，所述底座顶部的左侧连接有过滤箱，所述落水管的底部贯穿过滤箱的顶部并延伸至过滤箱的内腔中，所述过滤箱左侧的底部连通有二号排水管，所述过滤箱的内壁设置有活性炭过滤层。
进一步的，所述过滤箱的左侧开设有一号排污口，所述一号排污口的左侧螺纹连接有一号封盖。
进一步的，所述垃圾存放盒内壁的左侧连接有固定块，所述固定块的正面通过转轴铰接有摇杆，所述摇杆的顶部连接有拉簧，所述拉簧的顶部与垃圾存放盒内顶壁的左侧连接，所述摇杆的右侧连接有密封块，所述密封块的顶部与进料管的底部相搭接。
进一步的，所述垃圾存放盒右侧的底部开设有二号排污口，所述二号排污口的右侧螺纹连接有二号封盖。
进一步的，所述进料漏斗为上宽下窄的倒锥形，且进料漏斗位于垃圾存放盒顶部的正上方。
进一步的，所述固液分离管位于过滤箱顶部的上方，且固液分离管与过滤箱之间的夹角为二十五度。
有益效果
相比较现有技术，本实用新型提供了一种具备污水处理功能的洗碗池，具备以下有益效果：
1、该具备污水处理功能的洗碗池，通过驱动电机、固液分离管、转动杆、螺旋钢片、导流孔和排污口的配合使用，使此装置在使用时，通过驱动电机的启动，进而带动转动杆进行转动，通过转动杆的转动带动螺旋钢片在固液分离管的内侧进行转动，从而使水通过一号排水管进入固液分离管的垃圾可通过螺旋钢片的转动，从而传送至排污口，进而排出固液分离管，使水通过导流孔流到固液分离管的底部，从而使水和垃圾可方便的进行固液分离，进而使此装置可对污水进行固液分离化处理，避免了污水中的垃圾堵塞下水道的情况发生，使此装置污水的处理更加的方便。
2、该具备污水处理功能的洗碗池，通过拉簧、摇杆、密封块和活性炭过滤层的配合使用，使此装置在使用时，通过活性炭过滤层对经过固液分离后的水进行过滤，从而去除水中夹杂的油污等，进而使水可再次利用，通过拉簧和摇杆的设置，使密封块的顶部可方便的与进料管的底部相搭接，进而使垃圾在进入垃圾存放盒的内腔后，垃圾存放盒的内腔中能保持密封，避免了异味的散发，使此装置的使用更加的方便。
