申请日2018.07.06
公开(公告)日2019.03.29
IPC分类号C02F3/10
摘要
本实用新型公开了一种污水处理填料，包括横杆和地面，所述横杆的表面滑动连接有活动块，所述活动块的底部固定连接有第一连接件，所述第一连接件的底部固定连接有中心绳，所述中心绳的表面固定连接有丝条，所述中心绳的底端固定连接有第二连接件，所述第二连接件的底部固定连接有下沉块，本实用新型涉及污水处理技术领域。该污水处理填料，通过中心绳和丝条的配合，填料使气、水和生物膜得到充分混掺接触交换，保持了良好的活性和空隙可变性，获得了大的比表面积，进行良好的新陈代谢，孔隙可变性大，不堵塞，材料寿命长，不粘连团结，比表面积大、挂膜迅速且造价低廉，解决了现有污水处理填料存在的弊端。
权利要求书

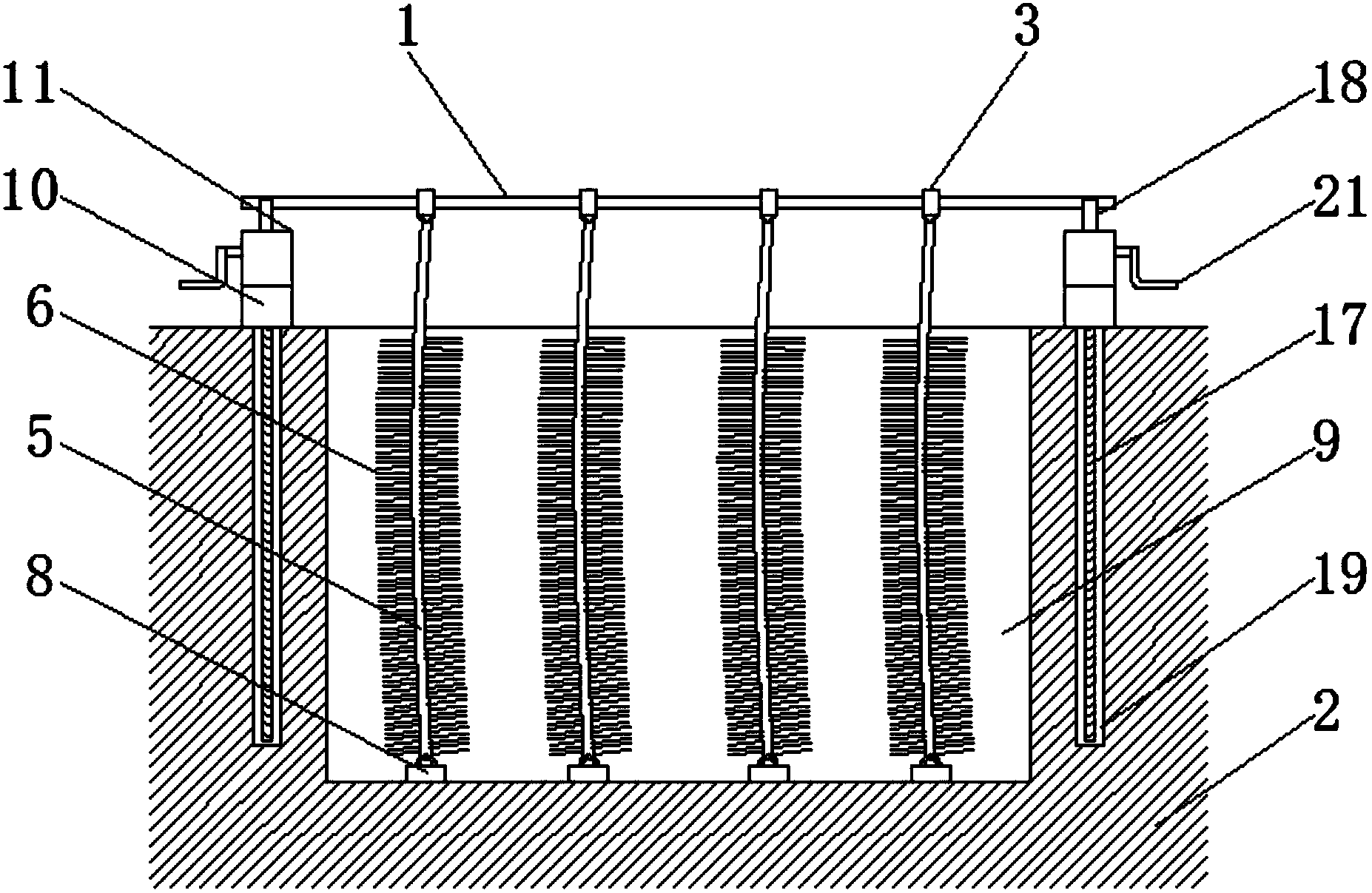

1.一种污水处理填料，包括横杆(1)和地面(2)，其特征在于：所述横杆(1)的表面滑动连接有活动块(3)，所述活动块(3)的底部固定连接有第一连接件(4)，所述第一连接件(4)的底部固定连接有中心绳(5)，所述中心绳(5)的表面固定连接有丝条(6)，所述中心绳(5)的底端固定连接有第二连接件(7)，所述第二连接件(7)的底部固定连接有下沉块(8)，所述地面(2)的顶部开设有处理池(9)，所述地面(2)的顶部且位于处理池(9)的两侧均固定连接有支撑板(10)，两个所述支撑板(10)的顶部均固定连接有安装板(11)，所述安装板(11)的内部开设有活动槽(12)，所述活动槽(12)内壁的两侧之间固定连接有轴承外圈(13)，所述轴承外圈(13)的内部转动连接有轴承内圈(14)，所述轴承内圈(14)的底部固定连接有锥型齿(15)，所述安装板(11)的顶部与底部且位于活动槽(12)的顶部与底部均固定连接有限位板(16)，所述轴承内圈(14)的内部螺纹连接有螺纹杆(17)，且螺纹杆(17)的两端均贯穿限位板(16)并延伸至限位板(16)的一侧，所述螺纹杆(17)的顶端固定连接有弧形板(18)。
2.根据权利要求1所述的一种污水处理填料，其特征在于：所述地面(2)的内部且位于处理池(9)的两侧均固定连接有管道(19)，且管道(19)的顶端贯穿地面(2)并延伸至地面(2)的顶部，所述管道(19)延伸至地面(2)顶部的一端与限位板(16)的底部相接触。
3.根据权利要求1所述的一种污水处理填料，其特征在于：所述安装板(11)内部的一侧转动连接有连接杆(20)，且连接杆(20)的一端延伸至活动槽(12)的内部，所述连接杆(20)的另一端贯穿安装板(11)并延伸至安装板(11)的外部。
4.根据权利要求3所述的一种污水处理填料，其特征在于：所述连接杆(20)延伸至安装板(11)外部的一端固定连接有摇杆(21)，所述连接杆(20)延伸至活动槽(12)内部的一端固定连接有与锥型齿(15)相啮合的锥齿轮(22)。
5.根据权利要求1所述的一种污水处理填料，其特征在于：所述限位板(16)的内部固定连接有凸块(23)，所述螺纹杆(17)的表面开设有与凸块(23)相适配的凹槽(24)。
6.根据权利要求1所述的一种污水处理填料，其特征在于：所述横杆(1)表面两侧的底部与弧形板(18)的顶部相接触，所述丝条(6)呈立体均匀排列辐射状。
说明书
一种污水处理填料
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理填料。
背景技术
污水处理填料是为使污水经过一定方法处理后，达到设定的某些标准，排入水体、排入某一水体或再次使用等得采取的某些措施或者方法等，在污水处理领域，污水处理调料主要用于接触氧化工艺，微生物会在填料的表面进行累积，以增大与污水的表面接触，对污水进行降解处理，现代污水处理技术，按处理程度划分，可分为一级、二级和三级处理，在多级处理工艺中为了利于生物降解离不开填料的使用，现如今污水处理填料广泛用于生物接触氧化池，水解酸化池内，其种类已经多种多样，而污水填料在使用过程中有一些重要的参考因素，包括孔隙度、生物膜附着性能、过水性能等。
现有的各种污水处理填料包括蜂窝状填料、软性填料、多孔旋转型悬浮填料和螺旋网状填料等，其在运行的过程中存在着容易结团，填料中孔隙容易阻塞，生物膜附着性差，过水性能差，比表面积较小的问题，且现有的填料装置都是固定设置在污水处理池中的，在对填料进行取出更换和清洗时都极其不便。
实用新型内容
针对现有技术的不足，本实用新型提供了一种污水处理填料，解决了现有污水处理填料比表面积小、生物膜附着性差、易堵塞和更换清洗操作不便利的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种污水处理填料，包括横杆和地面，所述横杆的表面滑动连接有活动块，所述活动块的底部固定连接有第一连接件，所述第一连接件的底部固定连接有中心绳，所述中心绳的表面固定连接有丝条，所述中心绳的底端固定连接有第二连接件，所述第二连接件的底部固定连接有下沉块，所述地面的顶部开设有处理池，所述地面的顶部且位于处理池的两侧均固定连接有支撑板，两个所述支撑板的顶部均固定连接有安装板，所述安装板的内部开设有活动槽，所述活动槽内壁的两侧之间固定连接有轴承外圈，所述轴承外圈的内部转动连接有轴承内圈，所述轴承内圈的底部固定连接有锥型齿，所述安装板的顶部与底部且位于活动槽的顶部与底部均固定连接有限位板，所述轴承内圈的内部螺纹连接有螺纹杆，且螺纹杆的两端均贯穿限位板并延伸至限位板的一侧，所述螺纹杆的顶端固定连接有弧形板。
优选的，所述地面的内部且位于处理池的两侧均固定连接有管道，且管道的顶端贯穿地面并延伸至地面的顶部，所述管道延伸至地面顶部的一端与限位板的底部相接触。
优选的，所述安装板内部的一侧转动连接有连接杆，且连接杆的一端延伸至活动槽的内部，所述连接杆的另一端贯穿安装板并延伸至安装板的外部。
优选的，所述连接杆延伸至安装板外部的一端固定连接有摇杆，所述连接杆延伸至活动槽内部的一端固定连接有与锥型齿相啮合的锥齿轮。
优选的，所述限位板的内部固定连接有凸块，所述螺纹杆的表面开设有与凸块相适配的凹槽。
优选的，所述横杆表面两侧的底部与弧形板的顶部相接触，所述丝条呈立体均匀排列辐射状。
有益效果
本实用新型提供了一种污水处理填料。具备以下有益效果：
(1)、该污水处理填料，通过中心绳和丝条的配合，中心绳和丝条采用聚烯类和聚酰胺中的几种耐腐、耐温和耐老化的优质品种，混合以亲水、吸附及抗热氧等助剂，采用特殊的拉丝丝条制毛工艺，将丝条穿插固着在耐腐和高强度的中心绳上，由于选材和工艺配方精良，刚柔适度，使丝条呈立体均匀排列辐射状态，制成了填料的单体，填料在有效区域内能立体全方位均匀舒展满布，使气、水和生物膜得到充分混掺接触交换，生物膜不仅能均匀地着床在每一根丝条上，保持良好的活性和空隙可变性，而且能在运行过程中获得愈来愈大的比表面积，又能进行良好的新陈代谢，与现有硬性类蜂窝填料相比，孔隙可变性大，不堵塞，与现有软性类填料相比，材料寿命长，不粘连团结，与现有半软性填料相比，比表面积大、挂膜迅速且造价低廉，解决了现有污水处理填料存在的弊端。
(2)、该污水处理填料，通过螺纹杆和安装板的配合，摇动摇杆使锥齿轮带动轴承内圈转动，螺纹杆做上下运动，从而使横杆被抬升和放下，能够将填料按组取出更换和清理，避免了现有污水处理填料存在取出更换和清理不便的问题。
(3)、该污水处理填料，通过活动块的设置，活动块在横杆上可以移动和固定，便于填料之间的距离调节，通过下沉块使填料底部沉降到处理池池底，实现丝条的舒展，利于比表面积扩大和对气泡的切割，增加生物膜与水体和气体之间的接触面积。
