申请日2018.07.08
公开(公告)日2019.03.05
IPC分类号B01D24/10
摘要
本实用新型涉及一种饮用水处理罐，属于饮用水生产设备领域，所述的饮用水处理罐底部设置有支脚及滑轮，方便移动，处理罐本体内部设置有滤芯，滤芯与处理罐本体内壁上设置的连接槽对应，为可拆卸结构，滤芯通过乳胶底架设在连接槽内，乳胶底为乳胶材质，质地柔软，拆卸滤芯时可挤压产生空间，方便拆卸，同时，滤芯本体与乳胶底间通过连接环以螺纹连接的方式进行连接，方便拆卸，本实用新型结构简单，方便实用，过滤效果良好。
权利要求书
1.一种饮用水处理罐，其特征在于，所述饮用水处理罐主要包括处理罐本体、支脚、滑轮、进水管、出水管、滤芯、连接槽，处理罐本体所述处理罐本体为圆柱体结构，支脚设置在处理罐本体底部，滑轮与支脚连接，进水管设置在处理罐本体顶部，出水管设置在处理罐本体右侧，滤芯设置在处理罐本体内部，连接槽设置在处理罐本体内部，所述滤芯由滤芯本体、连接环、乳胶底、提拉环、滤孔组成，所述滤芯本体为内部中空两端敞口的圆柱体结构，连接环设置在滤芯本体两侧，乳胶底为圆形槽，乳胶底与连接环连接，提拉环与滤芯本体连接，滤孔设置在滤芯本体表面。
2.根据权利要求1中所述的一种饮用水处理罐，其特征在于：所述进水管及出水管上均设置有控制阀。
3.根据权利要求1中所述的一种饮用水处理罐，其特征在于：所述处理罐本体顶部设置有顶盖。
4.根据权利要求1中所述的一种饮用水处理罐，其特征在于：所述滤芯至少设置有两个，滤芯位置与连接槽位置对应。
5.根据权利要求1中所述的一种饮用水处理罐，其特征在于：所述连接环一侧与滤芯通过螺纹连接的方式进行连接，一侧与乳胶底通过螺纹连接的方式进行连接。
6.根据权利要求1中所述的一种饮用水处理罐，其特征在于：所述提拉环设置有两个，分别设置在滤芯本体的顶缘及底缘。
说明书
一种饮用水处理罐
技术领域
本实用新型属于饮用水生产设备领域，具体地说，本实用新型涉及一种饮用水处理罐。
背景技术
人身体里的水占人体总重量的百分之七十，水是人生命的支柱，所以水对人体来说是相当重要的一个必需物质，平时我们身体摄取水的方式主要是饮用，都说病从口入，饮用水处理的安全性如今成了人们日益关注的一个重要课题，饮用水安全也越来越被重视，饮用水水源取水后需要进行过滤处理，随着环境污染日益严重，水源地可能存在污染，为了保证饮用水安全，对饮用水处理设备处理性能的要求也日益提高，饮用水处理一般需要依靠滤芯来进行过滤，使用时间过长，需要的对滤芯进行清洗，以保证饮用水处理质量，一般的饮用水处理设备，结构单一，使用不便，滤芯拆卸清洗困难，过滤效果不理想，且常用的饮用水处理设备体积较大，不方便移动，给操作人员造成负担。
发明内容
为克服背景技术中存在的问题，本实用新型公开了一种饮用水处理罐，所述的饮用水处理罐底部设置有支脚及滑轮，方便移动，处理罐本体内部设置有滤芯，滤芯与处理罐本体内壁上设置的连接槽对应，为可拆卸结构，滤芯通过乳胶底架设在连接槽内，乳胶底为乳胶材质，质地柔软，拆卸滤芯时可挤压产生空间，方便拆卸，同时，滤芯本体与乳胶底间通过连接环以螺纹连接的方式进行连接，方便拆卸，本实用新型结构简单，方便实用，过滤效果良好。
为实现上述目的，本实用新型是通过如下技术方案实现的：

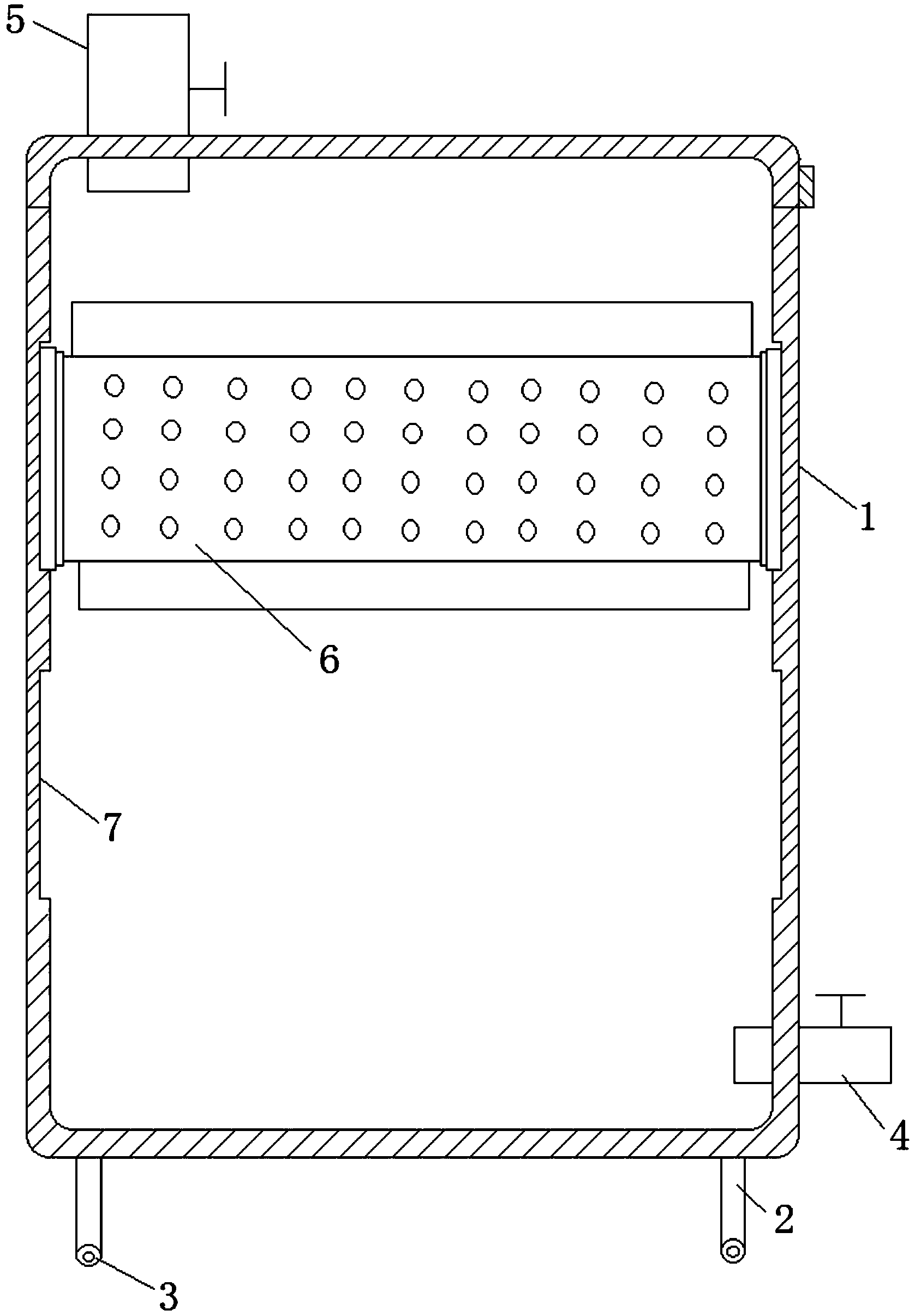

所述饮用水处理罐主要包括处理罐本体、支脚、滑轮、进水管、出水管、滤芯、连接槽，所述处理罐本体为圆柱体结构，支脚设置在处理罐本体底部，滑轮与支脚连接，进水管设置在处理罐本体顶部，出水管设置在处理罐本体右侧，滤芯设置在处理罐本体内部，连接槽设置在处理罐本体内部，所述滤芯由滤芯本体、连接环、乳胶底、提拉环、滤孔，所述滤芯本体为内部中空两侧敞口的圆柱体结构，连接环设置在滤芯本体两侧，乳胶底为圆形槽，乳胶底与连接环连接，提拉环与滤芯本体连接，滤孔设置在滤芯本体上。
所述进水管及出水管上均设置有控制阀。
所述处理罐本体顶部设置有顶盖。
所述滤芯至少设置有两个，滤芯位置与连接槽位置对应。
所述连接环一侧与滤芯本体通过螺纹连接的方式进行连接，一侧与乳胶底通过螺纹连接的方式进行连接。
所述提拉环设置有两个，分别设置在滤芯本体的顶缘及底缘。
本实用新型的有益效果：所述的饮用水处理罐底部设置有支脚及滑轮，方便移动，处理罐本体内部设置有滤芯，滤芯与处理罐本体内壁上设置的连接槽对应，为可拆卸结构，滤芯通过乳胶底架设在连接槽内，乳胶底为乳胶材质，质地柔软，拆卸滤芯时可挤压产生空间，方便拆卸，同时，滤芯本体与乳胶底间通过连接环以螺纹连接的方式进行连接，方便拆卸，本实用新型结构简单，方便实用，过滤效果良好。
