申请日2018.07.09
公开(公告)日2018.09.21
IPC分类号C02F3/30; C02F3/34
摘要
本发明涉及一种新型蒙古包式圆顶型污水净化处理装置，属于水环境治理设备领域，所述的新型蒙古包式圆顶型污水净化处理装置包括外壳体、第一层内壳、第二层内壳、砼底座、微型增氧机、球型弹性填料、内腔壳体，本发明在处理黑臭水体过程中不引入外来菌种，利用土著微生物进行挂膜降解，属于原位净化设备，减少动力和人工消耗成本，配合人工浮岛处理效果更佳。且体积小，能耗低，吊装投放方便快捷。外壳体、第一层内壳、第二层内壳均采用黑色的PE圆弧形板材，可为微生物提供一个温暖的生存环境。且利用土著微生物净化水体，不引入外来生物，利于当地生态平衡及恢复。适应于河流、湖泊等水体黑臭的原位净化及水体生态恢复领域。
权利要求书
1.一种新型蒙古包式圆顶型污水净化处理装置，其特征在于：所述的新型蒙古包式圆顶型污水净化处理装置包括外壳体(1)、第一层内壳(2)、第二层内壳(3)、砼底座(4)、微型增氧机(5)、球型弹性填料(9)、内腔壳体(18)，所述的外壳体(1)、第一层内壳(2)、第二层内壳(3)、内腔壳体(18)均呈圆柱形结构，且外壳体(1)为一个顶部与底部均封闭的圆柱体结构，外壳体(1)、第一层内壳(2)、第二层内壳(3)、内腔壳体(18)分别通过螺丝固定装置(14)固定安装在砼底座(4)上，外壳体(1)、第一层内壳(2)、第二层内壳(3)、内腔壳体(18)与砼底座(4)连接后从内至外依次形成独立的内腔Ⅰ区、内腔Ⅱ区、内腔Ⅲ区，内腔Ⅰ区、内腔Ⅱ区、内腔Ⅲ区内均填充有球型弹性填料(9)，内腔壳体(18)形成的空间底部安装有微型增氧机(5)，与微型增氧机(5)连接的进气管(6)的进气端与外界空气连通，微型增氧机(5)的出风管(10)分别设置在内腔Ⅰ区、内腔Ⅱ区、内腔Ⅲ区内。
2.根据权利要求1所述的一种新型蒙古包式圆顶型污水净化处理装置，其特征在于：所述的内腔Ⅰ区、内腔Ⅱ区、内腔Ⅲ区采用穿孔隔板(15)均匀的划分成多个扇形小区域。
3.根据权利要求1所述的一种新型蒙古包式圆顶型污水净化处理装置，其特征在于：所述的砼底座(4)成“井”字型，“井”字型砼底座(4)的四个端部均设置有配重挂钩(20)。
4.根据权利要求1所述的一种新型蒙古包式圆顶型污水净化处理装置，其特征在于：所述的外壳体(1)、第一层内壳(2)、第二层内壳(3)上贯穿设置有中心穿孔管(16)，进气管(6)与吊钩(7)设置在中心穿孔管(16)内，中心穿孔管16的一端端部设置有格栅板弧形封口8，格栅板弧形封口8固定安装在外壳体1的外壁上，进气管6的进气端穿出格栅板弧形封口8与外界大气连通，吊钩7的一端固定在吊钩固定板17上，吊钩固定板17固定安装在砼底座4上，吊钩7的钩头部分穿出格栅板弧形封口8外。
5.根据权利要求1所述的一种新型蒙古包式圆顶型污水净化处理装置，其特征在于：所述的内腔Ⅰ区、内腔Ⅱ区、内腔Ⅲ区分别设置有呈环形的Ⅰ区环形管(11)、Ⅱ区环形管(12)、Ⅲ区环形管(13)，Ⅰ区环形管(11)、Ⅱ区环形管(12)、Ⅲ区环形管(13)均与微型增氧机(5)的出风管(10)连通，Ⅰ区环形管(11)、Ⅱ区环形管(12)、Ⅲ区环形管(13)上均匀的开设有曝气孔。
6.根据权利要求1所述的一种新型蒙古包式圆顶型污水净化处理装置，其特征在于：所述的外壳体(1)、第一层内壳(2)、第二层内壳(3)采用黑色的PE弧形板材制成。
说明书
一种新型蒙古包式圆顶型污水净化处理装置
技术领域
本发明属于水环境治理设备领域，具体地税，涉及一种新型蒙古包式圆顶型污水净化处理装置。
背景技术
水体黑臭是一种生物化学现象，当水体遭受严重有机污染时，有机物的好氧分解使水体中耗氧速率大于复氧速率，造成水体缺氧，致使有机物降解不完全、速度减缓，厌氧生物降解过程生成硫化氢、胺、氨、硫醇等发臭物质，同时形成FeS、MnS等黑色物质，使水体发生黑臭.水体黑臭是严重的水污染现象，使水体完全丧失使用功能，并影响景观以及人类生活和健康。随着人发生活水平的提高和工业高速的发展，自然水体接纳的污水量远远超过了水体自净能力。黑臭水体的面积逐步加大，黑臭水体的整治，正是以人民的亲水需求为核心利益，着力解决与人民切身利益密切相关的水问题，保障居民供水安全，促进城市经济发展，改善水体生态环境，全面提升城市水环境质量，建设宜居城市，营造亲水空间。
当前的黑臭水治理技术主要分两种，一是投加外来菌种进行曝气充氧，属于原位治理;另一种是通过筑坝，将污染的水抽至一下集中处理区进行水污染处理，例如人工湿地、气浮、生化反应、絮凝沉淀等等。两位方法均存在很大缺点，第一是引入了外来菌种，破坏了当地的生态平衡，很易复发;第二种方法是动力消耗过大，工作强度高，还要占用其它用地，有的还投加化学药添加剂更是破坏了自然环境。
发明内容
为了克服背景技术中存在的问题，本发明提出了一种新型蒙古包式圆顶型污水净化处理装置，保障居民供水安全，促进城市经济发展，改善水体生态环境，全面提升城市水环境质量，建设宜居城市，营造亲水空间。
为实现上述目的，本发明是通过如下技术方案实现的：
所述的新型蒙古包式圆顶型污水净化处理装置包括外壳体1、第一层内壳2、第二层内壳3、砼底座4、微型增氧机5、球型弹性填料9、内腔壳体18，所述的外壳体1、第一层内壳2、第二层内壳3、内腔壳体18均呈圆柱形结构，且外壳体1为一个顶部与底部均封闭的圆柱体结构，外壳体1、第一层内壳2、第二层内壳3、内腔壳体18分别通过螺丝固定装置14固定安装在砼底座4上，外壳体1、第一层内壳2、第二层内壳3、内腔壳体18与砼底座4连接后从内至外依次形成独立的内腔Ⅰ区、内腔Ⅱ区、内腔Ⅲ区，内腔Ⅰ区、内腔Ⅱ区、内腔Ⅲ区内均填充有球型弹性填料9，内腔壳体18形成的空间底部安装有微型增氧机5的进气管6与外界空气连通，微型增氧机5的出风管10分别设置在内腔Ⅰ区、内腔Ⅱ区、内腔Ⅲ区内。
进一步地，所述的内腔Ⅰ区、内腔Ⅱ区、内腔Ⅲ区采用穿孔隔板15均匀的划分成多个扇形小区域。

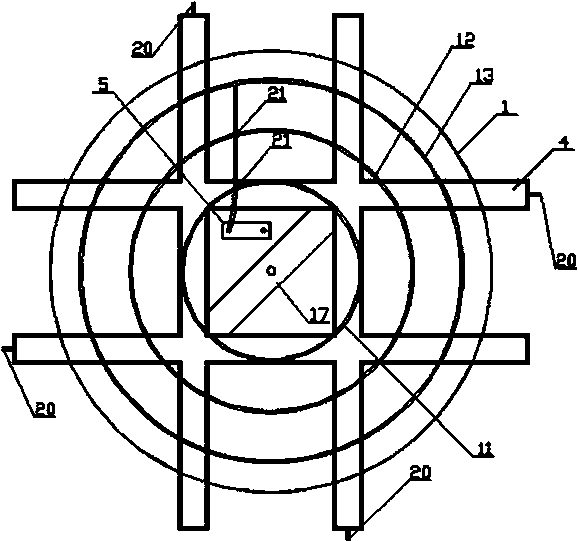

进一步地，所述的砼底座4成“井”字型，“井”字型砼底座4的四个端部均设置有配重挂钩20。
进一步地，所述的外壳体1、第一层内壳2、第二层内壳3上贯穿设置有中心穿孔管16，微型增氧机5的进气管6与吊钩7设置在中心穿孔管16内，中心穿孔管16端部设置有格栅板弧形封口8，格栅板弧形封口8固定安装在外壳体1上，进气管6进气端穿出格栅板弧形封口8与外界大气连通，吊钩7的一端固定在吊钩固定板17上，吊钩固定板17固定安装在砼底座4上，吊钩7钩头部分穿出格栅板弧形封口8外。
进一步地，所述的内腔Ⅰ区、内腔Ⅱ区、内腔Ⅲ区分别设置有呈环形的Ⅰ区环形管11、Ⅱ区环形管12、Ⅲ区环形管13，Ⅰ区环形管11、Ⅱ区环形管12、Ⅲ区环形管13均与微型增氧机5的出风管10连通，Ⅰ区环形管11、Ⅱ区环形管12、Ⅲ区环形管13上均匀的开设有曝气孔。
作为优选，所述的外壳体1、第一层内壳2、第二层内壳3采用黑色的PE弧形板材制成。
本发明的有益效果：
本发明在处理黑臭水体过程中不引入外来菌种，利用土著微生物进行挂膜降解，属于原位净化设备，减少动力和人工消耗成本，配合人工浮岛处理效果更佳。且体积小，能耗低，吊装投放方便快捷。
