申请日2018.07.08
公开(公告)日2018.10.09
IPC分类号B30B9/20; B09B3/00
摘要
本发明涉及医疗废弃物处理领域，特别是涉及一种医疗废弃物脱水处理装置，包括废弃物投放箱、废弃物输送箱、污水收集箱、落料箱、刮落板、挤压脱水箱、排放门组件、废弃物预处理装置、废弃物输送脱水装置、废弃物挤压脱水装置、驱动控制装置、传动轮组件、进料控制组件和支撑架，所述废弃物投放箱的下端固定连接并连通废弃物输送箱;所述废弃物输送箱的底面上设有落水孔，所述污水收集箱的顶面镂空，污水收集箱固定连接在废弃物输送箱的下端。本发明的一种医疗废弃物脱水处理装置，可以对含有液体的固液混合医疗废弃物进行脱水处理，便于分类处理固体医疗垃圾与液体医疗垃圾，提高处理效果，降低医疗垃圾中病毒、病菌的危害性。
权利要求书

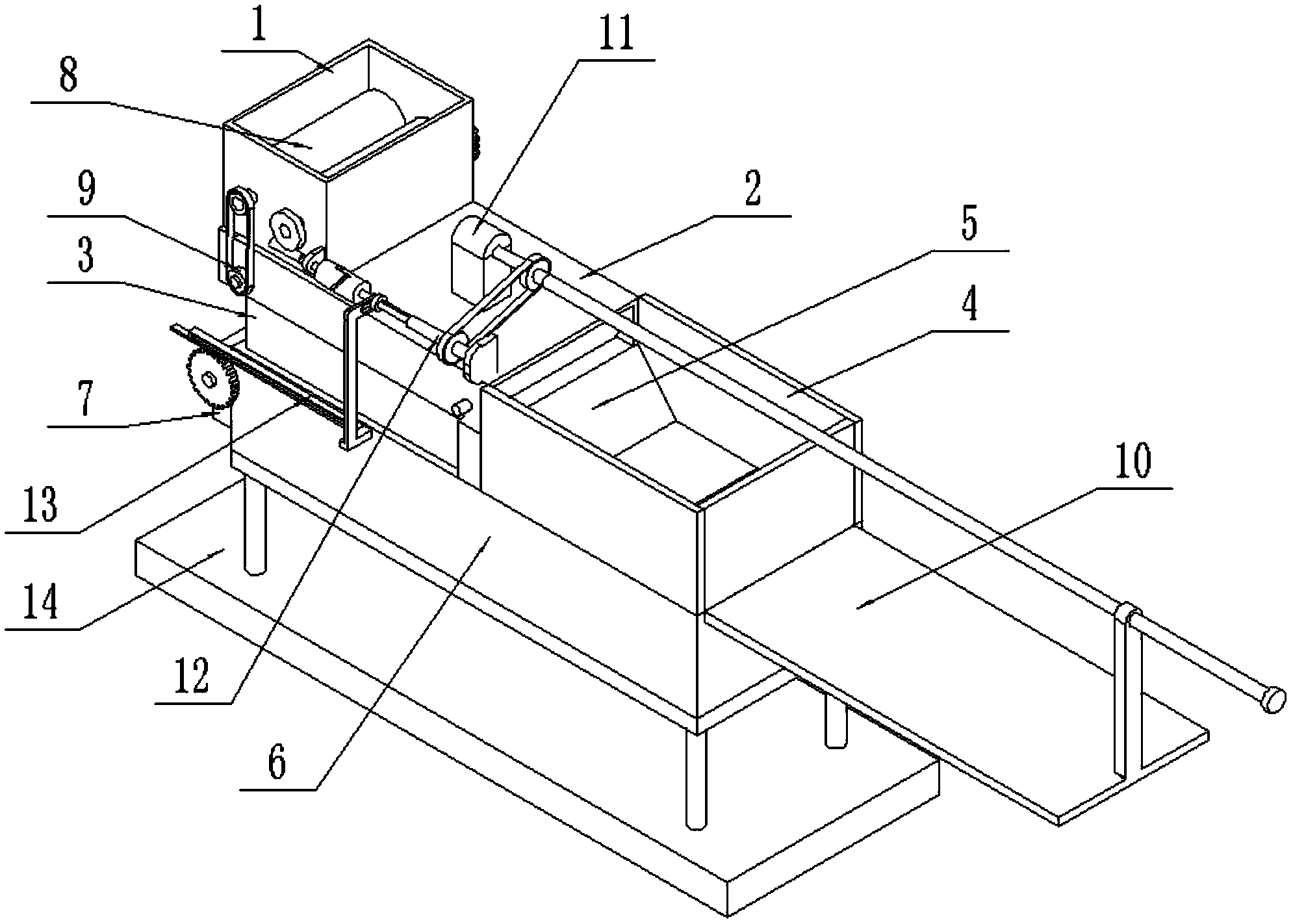

1.一种医疗废弃物脱水处理装置，包括废弃物投放箱(1)、废弃物输送箱(2)、污水收集箱(3)、落料箱(4)、刮落板(5)、挤压脱水箱(6)、排放门组件(7)、废弃物预处理装置(8)、废弃物输送脱水装置(9)、废弃物挤压脱水装置(10)、驱动控制装置(11)、传动轮组件(12)、进料控制组件(13)和支撑架(14)，其特征在于：所述废弃物投放箱(1)的下端固定连接并连通废弃物输送箱(2);所述废弃物输送箱(2)的底面上设有落水孔，所述污水收集箱(3)的顶面镂空，污水收集箱(3)固定连接在废弃物输送箱(2)的下端，污水收集箱(3)通过落水孔连通废弃物输送箱(2);所述废弃物输送箱(2)的后端固定连接并连通落料箱(4);所述废弃物输送箱(2)的后端的下侧固定连接一块向下倾斜的刮落板(5);所述落料箱(4)的下端固定连接并连通挤压脱水箱(6);所述挤压脱水箱(6)的底面上设有脱水槽;所述挤压脱水箱(6)的前端设有排放槽，排放门组件(7)固定连接在挤压脱水箱(6)的前端，排放门组件(7)连通排放槽;所述挤压脱水箱(6)的底端固定连接在支撑架(14)上;
所述废弃物预处理装置(8)连接在废弃物投放箱(1)的内部，所述废弃物输送脱水装置(9)连接在废弃物输送箱(2)的内部，废弃物输送脱水装置(9)的前端设置在废弃物预处理装置(8)的正下端;所述废弃物挤压脱水装置(10)连接在挤压脱水箱(6)的内部;所述驱动控制装置(11)和传动轮组件(12)皆固定连接在废弃物输送箱(2)上，驱动控制装置(11)传动连接传动轮组件(12)，传动轮组件(12)传动连接废弃物预处理装置(8)，废弃物预处理装置(8)传动连接废弃物输送脱水装置(9);所述进料控制组件(13)连接在挤压脱水箱(6)上，进料控制组件(13)的一端传动连接传动轮组件(12)，进料控制组件(13)的另一端传动连接排放门组件(7)。
2.根据权利要求1所述的一种医疗废弃物脱水处理装置，其特征在于：所述驱动控制装置(11)包括驱动电机(11-1)、驱动轴(11-2)和驱动带轮(11-3);所述驱动电机(11-1)的输出轴通过联轴器连接驱动轴(11-2);所述驱动轴(11-2)上固定连接驱动带轮(11-3);所述驱动电机(11-1)通过电机座固定连接在废弃物输送箱(2)上;所述驱动轴(11-2)通过联轴器连接废弃物挤压脱水装置(10);所述驱动带轮(11-3)通过皮带连接传动轮组件(12)。
3.根据权利要求2所述的一种医疗废弃物脱水处理装置，其特征在于：所述废弃物挤压脱水装置(10)包括外螺纹传动轴(10-1)、限位盘(10-2)、活动联板(10-3)、阻落板(10-4)和挤压板(10-5);所述外螺纹传动轴(10-1)的一端通过联轴器连接驱动轴(11-2)，外螺纹传动轴(10-1)的另一端通过螺纹连接限位盘(10-2);所述活动联板(10-3)的一端通过螺纹连接在外螺纹传动轴(10-1)上，活动联板(10-3)的另一端固定连接在阻落板(10-4)的后端;所述阻落板(10-4)滑动配合连接在挤压脱水箱(6)的后侧面上，阻落板(10-4)的前端固定连接挤压板(10-5)，挤压板(10-5)滑动配合连接在挤压脱水箱(6)的内侧面上。
4.根据权利要求3所述的一种医疗废弃物脱水处理装置，其特征在于：所述传动轮组件(12)包括竖架板(12-1)、旋转套管(12-2)、旋转杆(12-3)、被动带轮(12-4)、压缩弹簧(12-5)、拨盘(12-6)、联动轴(12-7)和联动轮(12-8);所述竖架板(12-1)固定连接在废弃物输送箱(2)上，旋转套管(12-2)的后端通过带座轴承转动连接在竖架板(12-1)上，旋转套管(12-2)的内侧面上设有矩形凹槽，旋转杆(12-3)滑动配合连接在旋转套管(12-2)的内侧，旋转杆(12-3)上设有矩形凸棱，矩形凸棱间隙配合连接在矩形凹槽的内侧;所述压缩弹簧(12-5)的两端分别固定连接在旋转杆(12-3)的后端和旋转套管(12-2)内侧的后端;所述旋转杆(12-3)的前端固定连接拨盘(12-6)，拨盘(12-6)的前端固定连接联动轴(12-7)，联动轴(12-7)的前端固定连接联动轮(12-8)，联动轮(12-8)传动连接废弃物预处理装置(8);所述被动带轮(12-4)固定连接在旋转套管(12-2)上，被动带轮(12-4)通过皮带连接驱动带轮(11-3)。
5.根据权利要求4所述的一种医疗废弃物脱水处理装置，其特征在于：所述废弃物预处理装置(8)包括联动轮(8-1)、转动轴(8-2)、轴架板(8-3)、蜗杆(8-4)、蜗轮(8-5)、主动辊轴(8-6)、主动辊筒(8-7)、主动齿轮(8-8)、被动齿轮(8-9)、被动辊轴(8-10)、被动辊筒(8-11)和传动链轮(8-12);所述联动轮(8-1)固定连接在转动轴(8-2)的后端，转动轴(8-2)的中端通过带座轴承转动连接在轴架板(8-3)上，轴架板(8-3)固定连接在废弃物投放箱(1)上，转动轴(8-2)的前端固定连接蜗杆(8-4)，蜗杆(8-4)啮合蜗轮(8-5);所述蜗轮(8-5)固定连接在主动辊轴(8-6)的左端，主动辊轴(8-6)的两端分别通过带座轴承转动连接在废弃物投放箱(1)上，主动辊轴(8-6)的中端固定连接主动辊筒(8-7)，主动辊轴(8-6)的右端固定连接主动齿轮(8-8)，主动齿轮(8-8)啮合连接被动齿轮(8-9)，被动齿轮(8-9)固定连接在被动辊轴(8-10)上，被动辊轴(8-10)的两端分别通过带座轴承转动连接在废弃物投放箱(1)上，被动辊轴(8-10)的中端固定连接被动辊筒(8-11)，被动辊轴(8-10)的左端固定连接传动链轮(8-12)，传动链轮(8-12)通过链条连接废弃物输送脱水装置(9);
所述联动轮(12-8)传动连接联动轮(8-1);所述联动轮(12-8)上设有两个沿顺时针方向高度逐渐减小的凸沿;所述联动轮(12-8)和联动轮(8-1)的结构相同，联动轮(12-8)和联动轮(8-1)相对设置;所述联动轮(12-8)上的两个凸沿与联动轮(8-1)上的两个凸沿相互卡挡。
6.根据权利要求5所述的一种医疗废弃物脱水处理装置，其特征在于：所述废弃物输送脱水装置(9)包括被动链轮(9-1)、链轮轴(9-2)、旋转辊筒(9-3)、输送辊筒(9-4)、辊轴(9-5)和废弃物输送带(9-6);所述被动链轮(9-1)固定连接在链轮轴(9-2)上，被动链轮(9-1)通过链条连接传动链轮(8-12);所述链轮轴(9-2)的左右两端分别通过带座轴承转动连接在废弃物输送箱(2)前端的左右两侧;所述链轮轴(9-2)上固定连接旋转辊筒(9-3);所述旋转辊筒(9-3)通过废弃物输送带(9-6)传动连接输送辊筒(9-4);所述输送辊筒(9-4)固定连接在辊轴(9-5)上，辊轴(9-5)的左右两端分别通过带座轴承转动连接在废弃物输送箱(2)后端的左右两侧;所述废弃物输送带(9-6)的前端设置在废弃物预处理装置(8)的正下方。
7.根据权利要求6所述的一种医疗废弃物脱水处理装置，其特征在于：所述进料控制组件(13)包括联动齿条(13-1)、矩形滑动架(13-2)、L形固定块(13-3)和门字形拨杆(13-4);所述联动齿条(13-1)固定连接在矩形滑动架(13-2)底面的前端;所述矩形滑动架(13-2)上设有水平滑槽，L形固定块(13-3)的横板固定连接在挤压脱水箱(6)的左侧面上，L形固定块(13-3)的横板间隙配合连接在水平滑槽的内侧，L形固定块(13-3)的竖板卡挡在矩形滑动架(13-2)的左侧面上;所述联动齿条(13-1)传动连接排放门组件(7);所述矩形滑动架(13-2)的后端固定连接门字形拨杆(13-4)的下端;所述门字形拨杆(13-4)的上端设有U形插槽;所述联动轴(12-7)间隙配合连接在U形插槽的内侧;所述门字形拨杆(13-4)的上端卡挡在拨盘(12-6)的前侧面上。
8.根据权利要求7所述的一种医疗废弃物脱水处理装置，其特征在于：所述排放门组件(7)包括矩形架板(7-1)、排放门本体(7-2)、旋转齿轮(7-3)、旋转轴(7-4)、旋转臂(7-5)、拉伸弹簧(7-6)和弹簧座(7-7);所述矩形架板(7-1)固定连接在挤压脱水箱(6)的前端，矩形架板(7-1)连通排放槽;所述排放门本体(7-2)的上端固定连接在旋转轴(7-4)上，旋转轴(7-4)的两端分别通过带座轴承转动连接在矩形架板(7-1)上侧的左右两端;所述排放门本体(7-2)的下端滑动配合连接矩形架板(7-1)内侧的底面上;所述旋转轴(7-4)的一端固定连接旋转齿轮(7-3)，旋转齿轮(7-3)的上端啮合连接联动齿条(13-1);所述旋转轴(7-4)的另一端固定连接旋转臂(7-5)的上端;所述旋转臂(7-5)的后端固定连接拉伸弹簧(7-6)的前端，拉伸弹簧(7-6)的后端固定连接在弹簧座(7-7)上;所述弹簧座(7-7)固定连接在挤压脱水箱(6)的右端。
9.根据权利要求8所述的一种医疗废弃物脱水处理装置，其特征在于：所述污水收集箱(3)的右侧面上固定连接有带有控制阀门的排水管。
10.根据权利要求9所述的一种医疗废弃物脱水处理装置，其特征在于：所述刮落板(5)底面与挤压板(10-5)顶面之间的距离不大于1cm。
说明书
一种医疗废弃物脱水处理装置
技术领域
本发明涉及医疗废弃物处理领域，特别是涉及一种医疗废弃物脱水处理装置。
背景技术
据国家卫生部门的医疗检测报告表明，由于医疗垃圾具有空间污染，急性传染和潜伏性污染等特征，其病毒、病菌的危害性是普通生活垃圾的几十、几百甚至上千倍。如果处理不当，将造成对环境的严重污染，也可能成为疫病流行的源头。医院的医疗垃圾有固体垃圾、液体垃圾和固液混合垃圾等，一般的固体垃圾处理比较好处理;但是医疗固液混合废弃物处理较为麻烦，医疗固液混合废弃物中需要将固体废弃物与液体废弃物进行分离，但是现有技术中并无专门用于医疗固液混合废弃物的脱水处理装置。
发明内容
本发明的目的是提供一种医疗废弃物脱水处理装置，可以对含有液体的固液混合医疗废弃物进行脱水处理，便于分类处理固体医疗垃圾与液体医疗垃圾，提高处理效果，降低医疗垃圾中病毒、病菌的危害性。
本发明的目的通过以下技术方案来实现：
一种医疗废弃物脱水处理装置，包括废弃物投放箱、废弃物输送箱、污水收集箱、落料箱、刮落板、挤压脱水箱、排放门组件、废弃物预处理装置、废弃物输送脱水装置、废弃物挤压脱水装置、驱动控制装置、传动轮组件、进料控制组件和支撑架，所述废弃物投放箱的下端固定连接并连通废弃物输送箱;所述废弃物输送箱的底面上设有落水孔，所述污水收集箱的顶面镂空，污水收集箱固定连接在废弃物输送箱的下端，污水收集箱通过落水孔连通废弃物输送箱;所述废弃物输送箱的后端固定连接并连通落料箱;所述废弃物输送箱的后端的下侧固定连接一块向下倾斜的刮落板;所述落料箱的下端固定连接并连通挤压脱水箱;所述挤压脱水箱的底面上设有脱水槽;所述挤压脱水箱的前端设有排放槽，排放门组件固定连接在挤压脱水箱的前端，排放门组件连通排放槽;所述挤压脱水箱的底端固定连接在支撑架上;
所述废弃物预处理装置连接在废弃物投放箱的内部，所述废弃物输送脱水装置连接在废弃物输送箱的内部，废弃物输送脱水装置的前端设置在废弃物预处理装置的正下端;所述废弃物挤压脱水装置连接在挤压脱水箱的内部;所述驱动控制装置和传动轮组件皆固定连接在废弃物输送箱上，驱动控制装置传动连接传动轮组件，传动轮组件传动连接废弃物预处理装置，废弃物预处理装置传动连接废弃物输送脱水装置;所述进料控制组件连接在挤压脱水箱上，进料控制组件的一端传动连接传动轮组件，进料控制组件的另一端传动连接排放门组件。
所述驱动控制装置包括驱动电机、驱动轴和驱动带轮;所述驱动电机的输出轴通过联轴器连接驱动轴;所述驱动轴上固定连接驱动带轮;所述驱动电机通过电机座固定连接在废弃物输送箱上;所述驱动轴通过联轴器连接废弃物挤压脱水装置;所述驱动带轮通过皮带连接传动轮组件。
所述废弃物挤压脱水装置包括外螺纹传动轴、限位盘、活动联板、阻落板和挤压板;所述外螺纹传动轴的一端通过联轴器连接驱动轴，外螺纹传动轴的另一端通过螺纹连接限位盘;所述活动联板的一端通过螺纹连接在外螺纹传动轴上，活动联板的另一端固定连接在阻落板的后端;所述阻落板滑动配合连接在挤压脱水箱的后侧面上，阻落板的前端固定连接挤压板，挤压板滑动配合连接在挤压脱水箱的内侧面上。
所述传动轮组件包括竖架板、旋转套管、旋转杆、被动带轮、压缩弹簧、拨盘、联动轴和联动轮所述废弃物输送脱水装置包括被动链轮、链轮轴、旋转辊筒、输送辊筒、辊轴和废弃物输送带;所述被动链轮固定连接在链轮轴上，被动链轮通过链条连接传动链轮;所述链轮轴的左右两端分别通过带座轴承转动连接在废弃物输送箱前端的左右两侧;所述链轮轴上固定连接旋转辊筒;所述旋转辊筒通过废弃物输送带传动连接输送辊筒;所述输送辊筒固定连接在辊轴上，辊轴的左右两端分别通过带座轴承转动连接在废弃物输送箱后端的左右两侧;所述废弃物输送带的前端设置在废弃物预处理装置的正下方。
所述进料控制组件包括联动齿条、矩形滑动架、L形固定块和门字形拨杆;所述联动齿条固定连接在矩形滑动架底面的前端;所述矩形滑动架上设有水平滑槽，L形固定块的横板固定连接在挤压脱水箱的左侧面上，L形固定块的横板间隙配合连接在水平滑槽的内侧，L形固定块的竖板卡挡在矩形滑动架的左侧面上;所述联动齿条传动连接排放门组件;所述矩形滑动架的后端固定连接门字形拨杆的下端;所述门字形拨杆的上端设有U形插槽;所述联动轴间隙配合连接在U形插槽的内侧;所述门字形拨杆的上端卡挡在拨盘的前侧面上。
所述排放门组件包括矩形架板、排放门本体、旋转齿轮、旋转轴、旋转臂、拉伸弹簧和弹簧座;所述矩形架板固定连接在挤压脱水箱的前端，矩形架板连通排放槽;所述排放门本体的上端固定连接在旋转轴上，旋转轴的两端分别通过带座轴承转动连接在矩形架板上侧的左右两端;所述排放门本体的下端滑动配合连接矩形架板内侧的底面上;所述旋转轴的一端固定连接旋转齿轮，旋转齿轮的上端啮合连接联动齿条;所述旋转轴的另一端固定连接旋转臂的上端;所述旋转臂的后端固定连接拉伸弹簧的前端，拉伸弹簧的后端固定连接在弹簧座上;所述弹簧座固定连接在挤压脱水箱的右端。
所述污水收集箱的右侧面上固定连接有带有控制阀门的排水管。
所述刮落板底面与挤压板顶面之间的距离不大于1cm。
本发明的有益效果：本发明的一种医疗废弃物脱水处理装置，可以对含有液体的固液混合医疗废弃物进行脱水处理，便于分类处理固体医疗垃圾与液体医疗垃圾，提高处理效果，降低医疗垃圾中病毒、病菌的危害性。
本发明的优点在于：
1、本发明的废弃物投放箱内安装有废弃物预处理装置，废弃物预处理装置可以对固液混合医疗废弃物进行碾压脱水处理以及对固体医疗废弃物进行挤压处理，便于固体医疗废弃物的后续处理;
2、本发明的内部设有废弃物输送脱水装置，挤压出的医疗废液可以落入至污水收集箱的内部，挤压后的医疗废弃物落在废弃物输送箱内部的废弃物输送脱水装置上，医疗废弃物在废弃物输送脱水装置输送至落料箱内部的过程中，医疗废弃物中被挤压出的医疗废液流入至污水收集箱的内部;
3、本发明的内部设有废弃物挤压脱水装置，医疗废弃物进入至落料箱并通过落料箱落入至挤压脱水箱的内部，经废弃物挤压脱水装置进行挤压，将医疗废弃物中的废液彻底挤出，使得医疗废弃物中的废液通过挤压脱水箱的底面流出，并收集处理;
4、本发明的内部设有可自动开启和自动关闭的排放门组件，当固体医疗废弃物被压缩至一定的程度后，压缩后的固体医疗废弃物对排放门组件产生压力，排放门组件在压力的作用下开启，使得固体医疗废弃物可以排出;
5、本发明的内部设有可以自动控制进料或自动停止进料的进料控制组件，排放门组件在压力的作用下开启时可传动控制进料控制组件，进料控制组件进而控制传动轮组件和废弃物预处理装置分离，使得废弃物预处理装置停止进料工作，而当排放门组件闭合后，传动轮组件和废弃物预处理装置重新连接，重新开启进料工作，实现自动控制进料和断料，无需人工看守，降低劳动力，节约成本，且减少处理人员感染细菌的几率;且本发明整体采用同一驱动电机进行控制，联动效率高，处理效率高。
