申请日2018.07.09
公开(公告)日2018.10.19
IPC分类号C02F9/02
摘要
本发明公开了一种具备毛发卷绕收集功能的污水处理用格栅井，包括筒体，所述筒体的下端一侧开设有进水口，所述筒体的下端另一侧开设有排水口，所述筒体的内壁上设有拦污栅，所述拦污栅设于所述筒体的进水口处，所述筒体的顶端导入有通道，所述通道的两侧内壁上设置有滑轨，所述滑轨之间滑动连接有旋转机构，所述旋转机构的下端导出转轴杆，所述转轴杆的一端导入所述筒体内且连接有卷绕架，所述转轴杆的两端固定有两个过滤箱，所述过滤箱的端面上均匀开设多个导水孔，所述过滤箱内均填充有活性炭滤球。通过上述方式，本发明不仅能够将污水中的毛发卷绕收集起来避免发生堵塞，同时还能通过活性炭滤球对污水进行初级预过滤。
权利要求书

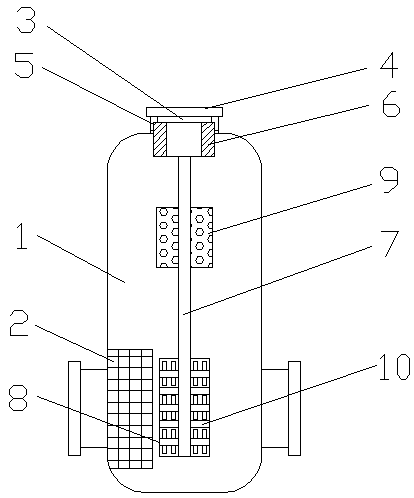

1.一种具备毛发卷绕收集功能的污水处理用格栅井，包括筒体，其特征在于，所述筒体的下端一侧开设有进水口且连接有进水法兰，所述筒体的下端另一侧开设有排水口且连接有排水法兰，所述筒体的一侧内壁上设有拦污栅，所述拦污栅遮挡设于所述筒体的进水口内侧，所述筒体的顶端设有开口且开口处竖直导入有通道，所述通道顶端铰接有端盖，所述通道的两侧内壁上贴合且竖直设置有滑轨，两根所述滑轨之间上下滑动连接有旋转机构，所述旋转机构的下端竖直向下导出一转轴杆，所述转轴杆的一端连接至所述旋转机构的输出端，所述转轴杆的另一端导入所述筒体内且连接有卷绕架，所述转轴杆的左右两端固定有两个过滤箱，两个所述过滤箱的端面上均匀开设有多个导水孔，所述过滤箱内均填充有若干活性炭滤球。
2.根据权利要求1所述的具备毛发卷绕收集功能的污水处理用格栅井，其特征在于，所述卷绕架为两个且左右对称设置在所述转轴杆的下端两侧，所述卷绕架内上下平行且相对间隔设有多根横杆，多根所述横杆的上下端面上均垂直设有多根直杆。
3.根据权利要求1所述的具备毛发卷绕收集功能的污水处理用格栅井，其特征在于，所述过滤箱与所述转轴杆拆卸式连接，所述过滤箱的导水孔尺寸小于所述过滤箱内活性炭滤球的尺寸。
4.根据权利要求1所述的具备毛发卷绕收集功能的污水处理用格栅井，其特征在于，所述旋转机构内设有防水组件。
说明书
具备毛发卷绕收集功能的污水处理用格栅井
技术领域
本发明涉及格栅井领域，特别是涉及一种具备毛发卷绕收集功能的污水处理用格栅井。
背景技术
污水在收集、通过管道或管网输送至污水处理厂处理的过程中，为了拦截污水中颗粒较大的垃圾和长纤维缠绕物，避免提升污水的水泵发生堵塞而影响污水输送的现象，实际操作时必须建造污水格栅井。传统的污水格栅井仅仅具备污水的杂质垃圾过隔离功能，无法对污水内的悬浮物等可吸附杂质进行过滤。
发明内容
本发明主要解决的技术问题是提供一种具备毛发卷绕收集功能的污水处理用格栅井，不仅能够将污水中的毛发卷绕收集起来避免发生堵塞，同时还能通过活性炭滤球对污水进行初级预过滤。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种具备毛发卷绕收集功能的污水处理用格栅井，包括筒体，所述筒体的下端一侧开设有进水口且连接有进水法兰，所述筒体的下端另一侧开设有排水口且连接有排水法兰，所述筒体的一侧内壁上设有拦污栅，所述拦污栅遮挡设于所述筒体的进水口内侧，所述筒体的顶端设有开口且开口处竖直导入有通道，所述通道顶端铰接有端盖，所述通道的两侧内壁上贴合且竖直设置有滑轨，两根所述滑轨之间上下滑动连接有旋转机构，所述旋转机构的下端竖直向下导出一转轴杆，所述转轴杆的一端连接至所述旋转机构的输出端，所述转轴杆的另一端导入所述筒体内且连接有卷绕架，所述转轴杆的左右两端固定有两个过滤箱，两个所述过滤箱的端面上均匀开设有多个导水孔，所述过滤箱内均填充有若干活性炭滤球。
在本发明一个较佳实施例中，所述卷绕架为两个且左右对称设置在所述转轴杆的下端两侧，所述卷绕架内上下平行且相对间隔设有多根横杆，多根所述横杆的上下端面上均垂直设有多根直杆。
在本发明一个较佳实施例中，所述过滤箱与所述转轴杆拆卸式连接，所述过滤箱的导水孔尺寸小于所述过滤箱内活性炭滤球的尺寸。
在本发明一个较佳实施例中，所述旋转机构内设有防水组件。
本发明的有益效果是：本发明在格栅井内设置毛发卷绕收集装置，不仅能够将污水中的毛发卷绕收集起来避免发生堵塞，同时在格栅井内安装内带活性炭滤球的过滤箱，还能通过活性炭滤球对污水进行初级预过滤。
