申请日2018.07.09
公开(公告)日2018.09.28
IPC分类号C02F9/08; B02C18/00; B02C18/10
摘要
本发明公开了生活污水高效回收处理装置，包括主体，所述主体的顶部通过螺栓固定连接有两个支撑杆，且主体顶部靠近支撑杆的一侧通过转轴转动连接有挡盖，两个所述支撑杆的顶部通过螺栓固定连接有分离盒，所述分离盒的一侧安装有开关，且分离盒的顶部安装有输入管，所述输入管的顶部通过螺栓固定连接有输出管，所述分离盒顶部靠近输入管的一侧安装有两个弹簧，两个所述弹簧的顶部安装有搅碎电机，所述搅碎电机的两侧均通过螺栓固定连接有下压把手，本发明设置了分离板、隔板、垃圾框、下压把手、搅碎电机、转杆、搅碎叶片、垃圾框、弹簧和垃圾框把手，无需人工打捞垃圾，提高垃圾分离效率。
权利要求书

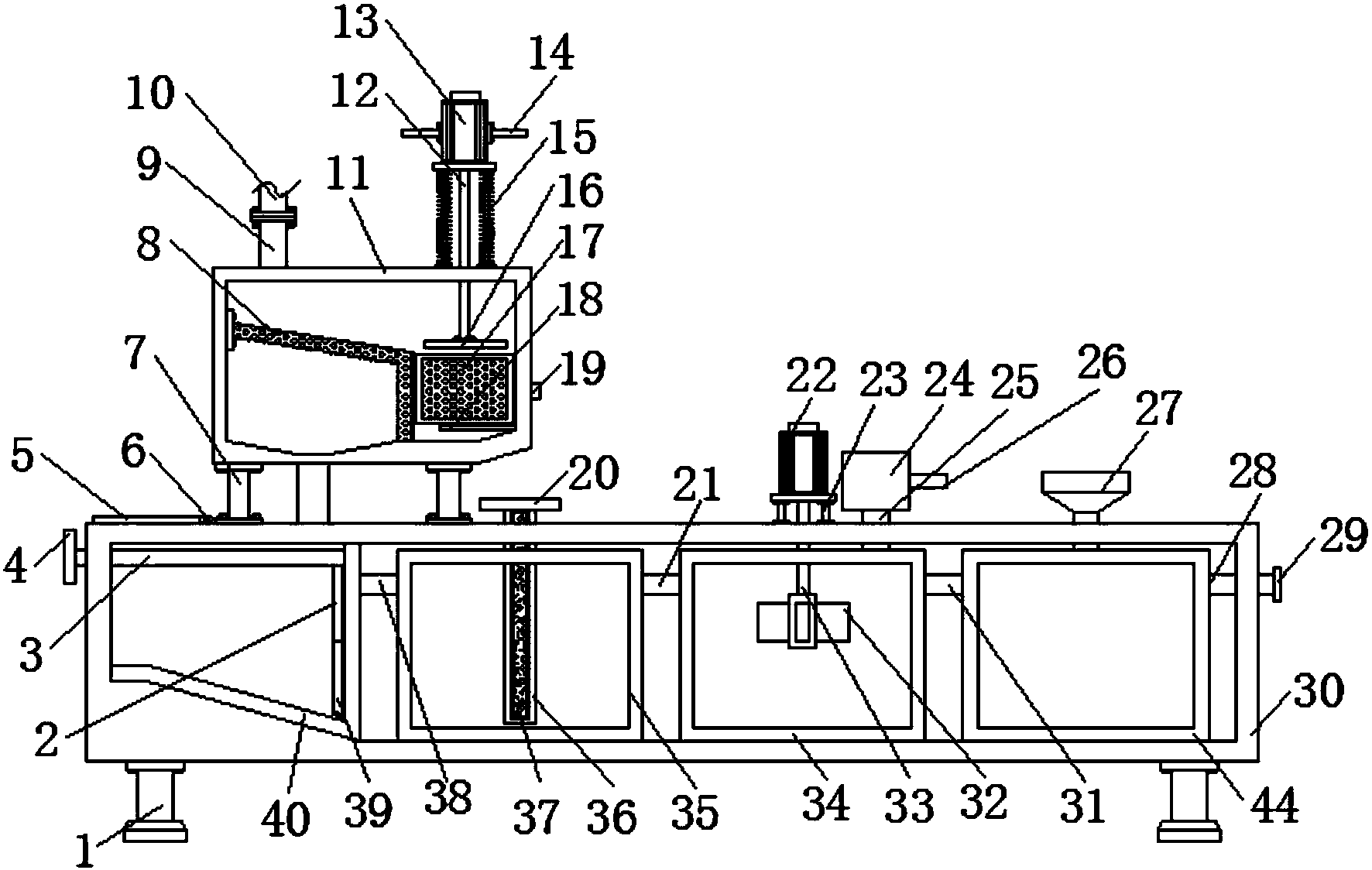

1.生活污水高效回收处理装置，包括主体(30)，其特征在于：所述主体(30)的顶部通过螺栓固定连接有两个支撑杆(7)，且主体(30)顶部靠近支撑杆(7)的一侧通过转轴(6)转动连接有挡盖(5)，两个所述支撑杆(7)的顶部通过螺栓固定连接有分离盒(11)，所述分离盒(11)的一侧安装有开关(41)，且分离盒(11)的顶部安装有输入管(9)，所述输入管(9)的顶部通过螺栓固定连接有输出管(10)，所述分离盒(11)顶部靠近输入管(9)的一侧安装有两个弹簧(15)，两个所述弹簧(15)的顶部安装有搅碎电机(13)，所述搅碎电机(13)的两侧均通过螺栓固定连接有下压把手(14)，且搅碎电机(13)的底部位于两个弹簧(15)之间转动连接有转杆(12)。
2.根据权利要求1所述的生活污水高效回收处理装置，其特征在于：所述分离盒(11)的内部通过螺栓固定连接有分离板(8)，且分离盒(11)内部靠近分离板(8)的一侧安装有隔板(18)，所述隔板(18)的顶部安装有垃圾框(17)，所述垃圾框(17)的一侧安装有垃圾框把手(19)，所述转杆(12)延伸至分离盒(11)内部的一端通过螺栓固定连接有搅碎叶片(16)，所述分离盒(11)底部靠近两个支撑杆(7)之间安装有(43)输水管。
3.根据权利要求1所述的生活污水高效回收处理装置，其特征在于：所述主体(30)的底部通过螺栓固定连接有支撑脚(1)，且主体(30)的内部安装有沉淀室(40)，所述沉淀室(40)的内部安装有拉杆(3)，所述拉杆(3)延伸至沉淀室(40)外部的一端安装有拉把(4)，且拉杆(3)远离拉把(4)的一端底部安装清理杆(2)，所述清理杆(2)的内部安装有拉簧(42)，所述拉簧(42)的底部安装有刮杆(39)。
4.根据权利要求3所述的生活污水高效回收处理装置，其特征在于：所述沉淀室(40)的一侧安装有第一连接管(38)，所述第一连接管(38)远离沉淀室(40)的一端安装有过滤室(35)，所述过滤室(35)的内部安装有滤框(36)，所述滤框(36)的内部安装有滤芯(37)，且滤框(36)延伸至主体(30)外部的一端安装有滤框把手(20)。
5.根据权利要求4所述的生活污水高效回收处理装置，其特征在于：所述过滤室(35)远离第一连接管(38)的一侧安装有第二连接管(21)，所述第二连接管(21)远离过滤室(35)的一端安装有曝气室(34)，所述曝气室(34)的顶部安装有输气管(25)。
6.根据权利要求5所述的生活污水高效回收处理装置，其特征在于：所述输气管(25)的顶部安装有气体过滤箱(24)，所述气体过滤箱(24)的一侧安装有出气管(26)。
7.根据权利要求5所述的生活污水高效回收处理装置，其特征在于：所述主体(30)顶部靠近气体过滤箱(24)的一侧通过螺栓固定连接有两个电机连接杆(23)，两个所述电机连接杆(23)的顶部通过螺栓固定连接有曝气电机(22)，所述曝气电机(22)底部靠近两个电机连接杆(23)之间的位置处转动连接有曝气连杆(33)，所述曝气连杆(33)延伸至曝气室(34)内部的一端固定连接有曝气轮(32)。
8.根据权利要求7所述的生活污水高效回收处理装置，其特征在于：所述曝气室(34)远离第二连接管(21)的一端安装有第三连接管(31)，所述第三连接管(31)远离曝气室(34)的一端安装有消毒室(44)，所述消毒室(44)的顶部安装有加药漏斗(27)，所述消毒室(44)远离第三连接管(31)的一端安装有出水管(28)，所述出水管(28)远离消毒室(44)的一端安装有连接法兰(29)，所述搅碎电机(13)和曝气电机(22)均与开关(41)电性连接，所述开关(41)与外接电源电性连接。
说明书
生活污水高效回收处理装置
技术领域
本发明属于污水处理技术领域，具体涉及生活污水高效回收处理装置。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
但是目前市场上的生活污水高效回收处理装置没有设置便于将固体垃圾和液体进行分离的装置，传统的垃圾装置通过格栅将固体垃圾分离，但是该方式仍需要人工进行打捞，降低垃圾分离效率，没有设置便于清理沉淀室底部泥土的装置，需要使用者人力清除沉淀室底部的泥土，泥土清理效率较低，没有设置便于更换滤芯的装置，使用者更换滤芯时，需要将装置整体进行拆卸，滤芯更换难度较大，滤芯更换效率较低。
发明内容
本发明的目的在于提供生活污水高效回收处理装置，以解决上述背景技术中提出的需要人工进行打捞，降低垃圾分离效率、需要使用者人力清除沉淀室底部的泥土，泥土清理效率较低和滤芯更换难度较大，滤芯更换效率较低的问题。
为实现上述目的，本发明提供如下技术方案：生活污水高效回收处理装置，包括主体，所述主体的顶部通过螺栓固定连接有两个支撑杆，且主体顶部靠近支撑杆的一侧通过转轴转动连接有挡盖，两个所述支撑杆的顶部通过螺栓固定连接有分离盒，所述分离盒的一侧安装有开关，且分离盒的顶部安装有输入管，所述输入管的顶部通过螺栓固定连接有输出管，所述分离盒顶部靠近输入管的一侧安装有两个弹簧，两个所述弹簧的顶部安装有搅碎电机，所述搅碎电机的两侧均通过螺栓固定连接有下压把手，且搅碎电机的底部位于两个弹簧之间转动连接有转杆。
优选的，所述分离盒的内部通过螺栓固定连接有分离板，且分离盒内部靠近分离板的一侧安装有隔板，所述隔板的顶部安装有垃圾框，所述垃圾框的一侧安装有垃圾框把手，所述转杆延伸至分离盒内部的一端通过螺栓固定连接有搅碎叶片，所述分离盒底部靠近两个支撑杆之间安装有输水管。
优选的，所述主体的底部通过螺栓固定连接有支撑脚，且主体的内部安装有沉淀室，所述沉淀室的内部安装有拉杆，所述拉杆延伸至沉淀室外部的一端安装有拉把，且拉杆远离拉把的一端底部安装清理杆，所述清理杆的内部安装有拉簧，所述拉簧的底部安装有刮杆。
优选的，所述沉淀室的一侧安装有第一连接管，所述第一连接管远离沉淀室的一端安装有过滤室，所述过滤室的内部安装有滤框，所述滤框的内部安装有滤芯，且滤框延伸至主体外部的一端安装有滤框把手。
优选的，所述过滤室远离第一连接管的一侧安装有第二连接管，所述第二连接管远离过滤室的一端安装有曝气室，所述曝气室的顶部安装有输气管。
优选的，所述输气管的顶部安装有气体过滤箱，所述气体过滤箱的一侧安装有出气管。
优选的，所述主体顶部靠近气体过滤箱的一侧通过螺栓固定连接有两个电机连接杆，两个所述电机连接杆的顶部通过螺栓固定连接有曝气电机，所述曝气电机底部靠近两个电机连接杆之间的位置处转动连接有曝气连杆，所述曝气连杆延伸至曝气室内部的一端固定连接有曝气轮。
优选的，所述曝气室远离第二连接管的一端安装有第三连接管，所述第三连接管远离曝气室的一端安装有消毒室，所述消毒室的顶部安装有加药漏斗，所述消毒室远离第三连接管的一端安装有出水管，所述出水管远离消毒室的一端安装有连接法兰，所述搅碎电机和曝气电机均与开关电性连接，所述开关与外接电源电性连接。
与现有技术相比，本发明的有益效果是：
(1)本发明设置了分离板、隔板、垃圾框、下压把手、搅碎电机、转杆、搅碎叶片、垃圾框、弹簧和垃圾框把手，当生活污水从输出管进入输入管后，污水经过分离板的分离，水体穿过分离板上的孔流动至输水管中，较大的固体垃圾留在分离板上，垃圾经过水体的冲刷流动至隔板上的垃圾框中，推动下压把手往下移动，下压把手移动带动搅碎电机往下移动，搅碎电机往下移动带动转杆往下移动，转杆带动搅碎叶片移动至垃圾框中，启动搅碎电机，搅碎电机转动带动转杆进行转动，转杆转动带动搅碎叶片转动，搅碎叶片转动将垃圾框中的垃圾搅碎，垃圾搅碎完毕后，松开下压把手，搅碎电机在弹簧的作用力下移动回原位，垃圾框中的垃圾累积至一定量后，通过垃圾框把手将垃圾抽出，从而将垃圾进行集中处理，无需人工打捞垃圾，提高垃圾分离效率。
(2)本发明设置了拉把、拉杆、清理杆、刮杆和拉簧，当污水在沉淀室中沉淀一定时间后，沉淀室的底部会逐渐累积一定量的泥土，当使用者需要清洁底部的泥土时，拉动拉把进行移动，拉把移动带动拉杆进行移动，拉杆移动带动清理杆进行移动，清理杆进行移动带动刮杆进行移动，刮杆在拉簧的作用下沿着沉淀室的斜面进行移动，从而将泥土刮到沉淀室的最高处，泥土累积完毕后，将挡盖通过转轴转动至最大开启角度，将泥土从主体上开设的孔捞出进行集中处理，无需人力清除沉淀泥土，提高泥土清理效率。
(3)本发明设置了滤框、滤芯和滤框把手，当使用者通过滤框中的滤芯对水体进行过滤时，随着使用时间的增加，滤芯的过滤性能逐渐降低，当使用者需要更换滤芯时，拉动滤框把手进行移动，滤框把手移动带动滤框从过滤室中移动至外部，将废弃的滤芯从滤框中取出，将未使用的滤芯放入滤框中，将滤框插入至原来的位置，从而完成滤芯的更换，无需整体拆卸装置，提高滤芯更换效率。
