申请日2017.12.15
公开(公告)日2018.08.03
IPC分类号C02F9/04; C02F101/10
摘要
本实用新型公开了一种磷酸盐生产废水的综合利用装置，包括反应釜，所述反应釜底端安装有废液出口阀门，所述反应釜内表面下端安装有成分分析装置，所述反应釜顶部安装有自动配液装置，所述自动配液装置由反应盖、混凝剂盒、脱色剂盒、PAM盒、PLC控制中心、A/D转换器、液体管、液体喷嘴和液体压力泵组成，所述反应盖内部一侧安装有混凝剂盒，所述混凝剂盒一侧安装有脱色剂盒，所述脱色剂盒一侧安装有PAM盒，所述PAM盒一侧安装有PLC控制中心，所述PLC控制中心一侧安装有A/D转换器，所述反应釜一侧表面设有废液入口，所述反应釜内部废液入口下方安装有过滤装置。本实用新型能够快速的进行磷酸盐废水的净化过程，整个过程无需人工操作，方便、高效。
权利要求书

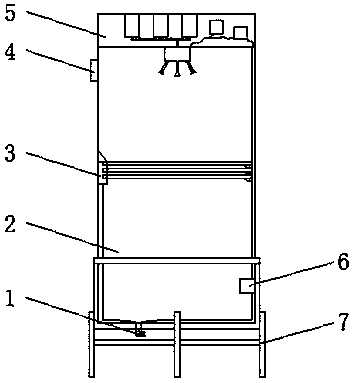

1.一种磷酸盐生产废水的综合利用装置，包括反应釜(2)，其特征在于：所述反应釜(2)底端安装有废液出口阀门(1)，所述反应釜(2)内表面下端安装有成分分析装置(6)，所述反应釜(2)顶部安装有自动配液装置(5)，所述自动配液装置(5)由反应盖(8)、混凝剂盒(9)、脱色剂盒(10)、PAM盒(11)、PLC控制中心(12)、A/D转换器(13)、液体管(14)、液体喷嘴(15)和液体压力泵(16)组成，所述反应盖(8)内部一侧安装有混凝剂盒(9)，所述混凝剂盒(9)一侧安装有脱色剂盒(10)，所述脱色剂盒(10)一侧安装有PAM盒(11)，所述PAM盒(11)一侧安装有PLC控制中心(12)，所述PLC控制中心(12)一侧安装有A/D转换器(13)，所述反应釜(2)一侧表面设有废液入口(4)，所述反应釜(2)内部废液入口(4)下方安装有过滤装置(3)。
2.根据权利要求1所述的一种磷酸盐生产废水的综合利用装置，其特征在于：所述反应釜(2)下端安装有支架(7)，所述支架(7)由护栏(20)、加强筋(21)、支架支脚(22)和支架底座(23)组成。
3.根据权利要求1所述的一种磷酸盐生产废水的综合利用装置，其特征在于：所述支架底座(23)上端安装有护栏(20)，所述支架底座(23)下端四个角的位置上安装有支架支脚(22)，所述支架支脚(22)之间通过加强筋(21)固定。
4.根据权利要求1所述的一种磷酸盐生产废水的综合利用装置，其特征在于：所述反应盖(8)下端安装有液体压力泵(16)，所述液体压力泵(16)下端安装有三个液体管(14)，所述液体管(14)末端安装有液体喷嘴(15)。
5.根据权利要求1所述的一种磷酸盐生产废水 的综合利用装置，其特征在于：所述过滤装置(3)由导流板(17)、过滤板(18)和过滤板支撑件(19)组成，所述导流板(17)一侧安装有三个过滤板(18)，所述过滤板(18)的末端下侧均安装有过滤板支撑件(19)。
说明书
一种磷酸盐生产废水的综合利用装置
技术领域
本实用新型涉及磷酸盐废水处理机械设备技术领域，具体为一种磷酸盐生产废水的综合利用装置。
背景技术
磷酸盐是几乎所有食物的天然成分之一，作为重要的食品配料和功能添加剂被广泛用于食品加工中，它是磷酸的盐，在无机化学、生物化学及生物地质化学上是很重要的物质，目前在磷化工生产过程中会产生大量的含磷废水，这些废水主要有含磷无机物质、COD、BOD、SS、色度等，是水体污染的重要污染源，所以，需要一种能够进行磷酸盐生产废水的净化的设备。
发明内容
本实用新型的目的在于提供一种磷酸盐生产废水的综合利用装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种磷酸盐生产废水的综合利用装置，包括反应釜，所述反应釜底端安装有废液出口阀门，所述反应釜内表面下端安装有成分分析装置，所述反应釜顶部安装有自动配液装置，所述自动配液装置由反应盖、混凝剂盒、脱色剂盒、PAM盒、PLC控制中心、A/D转换器、液体管、液体喷嘴和液体压力泵组成，所述反应盖内部一侧安装有混凝剂盒，所述混凝剂盒一侧安装有脱色剂盒，所述脱色剂盒一侧安装有PAM盒，所述PAM盒一侧安装有PLC控制中心，所述PLC控制中心一侧安装有A/D转换器，所述反应釜一侧表面设有废液入口，所述反应釜内部废液入口下方安装有过滤装置。
优选的，所述反应釜下端安装有支架，所述支架由护栏、加强筋、支架支脚和支架底座组成。
优选的，所述支架底座上端安装有护栏，所述支架底座下端四个角的位置上安装有支架支脚，所述支架支脚之间通过加强筋固定。
优选的，所述反应盖下端安装有液体压力泵，所述液体压力泵下端安装有三个液体管，所述液体管末端安装有液体喷嘴。
优选的，所述过滤装置由导流板、过滤板和过滤板支撑件组成，所述导流板一侧安装有三个过滤板，所述过滤板的末端下侧均安装有过滤板支撑件。
与现有技术相比，本实用新型的有益效果是：本实用新型结构科学、合理，使用方便、高效，本实用新型能够将磷酸盐生产产生的废水进行净化，通过自动配液装置进行混凝剂、脱色剂和PAM的混合，再将混合之后的溶剂喷洒在废液中，进行沉降，将杂质过滤掉，整个设备工作时无需工人手动操作，能够自主的完成各项工作，使工人工作更加安全，且提高了生产的效率。
