申请日2018.01.18
公开(公告)日2019.01.18
IPC分类号C02F1/00; C02F103/16
摘要
本实用新型公开了一种生产污水筛选装置，包括流道、栅网、第一平台和第二平台;所述栅网对应流道内的水流路径设置;所述栅网由若干相互平行设置的栅条构成;所述第一平台底部在垂直于水流方向上水平设置有长槽;所述第二平台顶部设置有若干调节槽;若干所述调节槽呈扇形对称分布，扇形对称轴方向与水流方向一致;所述栅网顶部与长槽配合设置;所述栅网底部与调节槽配合设置;所述第一平台沿水流方向相对于第二平台往复移动;该生产污水筛选装置运行安静、能耗低且结构简单易维护，可显著降低噪声污染，节省生产成本。
权利要求书
1.一种生产污水筛选装置，其特征在于：包括流道(1)、栅网(2)、第一平台(3)和第二平台(4);所述栅网(2)设置在流道(1)内的水流路径上;所述栅网(2)由若干相互平行设置的栅条(21)构成;所述第一平台(3)底部在垂直于水流方向上水平设置有长槽(31);所述第二平台(4)顶部设置有若干调节槽(41);若干所述调节槽(41)呈扇形对称分布，扇形对称轴方向与水流方向一致;所述栅网(2)顶部与长槽(31)配合设置;所述栅网(2)底部与调节槽(41)配合设置;所述第一平台(3)沿水流方向往复移动。
2.根据权利要求1所述的一种生产污水筛选装置，其特征在于：所述栅网(2)上设置有筛板(5);所述筛板(5)与若干栅条(21)嵌套配合，沿栅条(21)长度方向往复移动;所述第一平台(3)底部设置有集污腔(32);所述长槽(31)设置在集污腔(32)内侧顶部;所述集污腔(32)内沿水流方向的相对两侧分别设置有伸缩刷(321)和仓体(322);所述伸缩刷(321)与若干栅条(21)之间的间隔对应设置;所述伸缩刷(321)沿水流方向穿过栅网(2)在初始位置和仓体(322)进口之间做往复运动。
3.根据权利要求2所述的一种生产污水筛选装置，其特征在于：所述筛板(5)内设有电机(51)、行动轮(52)和滑槽(53);所述电机(51)连接行动轮(52)的转动轴;所述行动轮(52)和滑槽(53)分别设置在栅网(2)两侧;所述滑槽(53)与栅条(21)配合设置;所述行动轮(52)紧贴栅条(21)。
4.根据权利要求2所述的一种生产污水筛选装置，其特征在于：所述筛板(5)上表面开设有若干导流槽(54)。
5.根据权利要求2所述的一种生产污水筛选装置，其特征在于：所述伸缩刷(321)的刷毛为软性材料。
说明书
一种生产污水筛选装置
技术领域
本实用新型涉及污水处理领域，尤其涉及一种生产污水筛选装置。
背景技术
对于钢铁生产和加工企业，在生产中会产生大量的工业污水，这些污水中含有漂浮物、氧化铁皮、悬浮物等众多杂质。为了保证后续的处理工艺正常进行，减轻后续设备的工作负担，需要在污水处理系统的进口处首先设置一个污水筛选装置来将污水中较大颗粒的杂质分离出来。当前常用的筛选装置为循环转动式的格栅板，这种传统的格栅板运行噪声大、能耗大、长时间运行后格栅清理过程繁琐，不利于生产效率的提高和节能减排的实现。所以有必要发明一种运行安静、能耗低且结构简单易维护的生产污水筛选装置。
发明内容
发明目的：为了克服现有技术中存在的不足，本实用新型提供一种运行安静、能耗低且结构简单易维护的生产污水筛选装置。

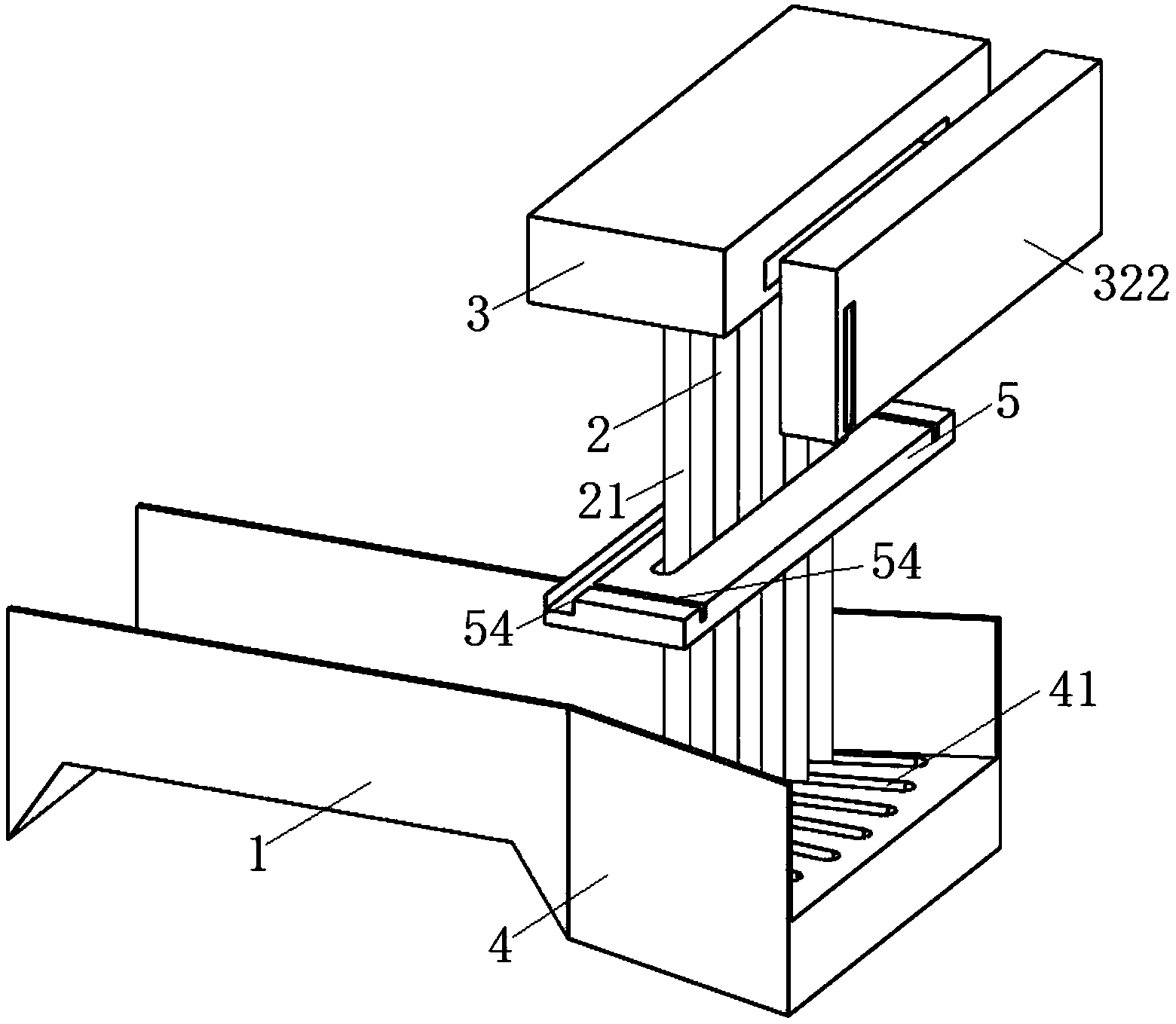

技术方案：为实现上述目的，本实用新型的一种生产污水筛选装置，包括流道、栅网、第一平台和第二平台;所述栅网设置在流道内的水流路径上;所述栅网由若干相互平行设置的栅条构成;所述第一平台底部在垂直于水流方向上水平设置有长槽;所述第二平台顶部设置有若干调节槽;若干所述调节槽呈扇形对称分布，扇形对称轴方向与水流方向一致;所述栅网顶部与长槽配合设置;所述栅网底部与调节槽配合设置;所述第一平台沿水流方向往复移动。
进一步地，所述栅网上设置有筛板;所述筛板与若干栅条嵌套配合，沿栅条长度方向往复移动;所述第一平台底部设置有集污腔;所述长槽设置在集污腔内侧顶部;所述集污腔内沿水流方向的相对两侧分别设置有伸缩刷和仓体;所述伸缩刷与若干栅条之间的间隔对应设置;所述伸缩刷沿水流方向穿过栅网在初始位置和仓体进口之间做往复运动。
进一步地，所述筛板内设有电机、行动轮和滑槽;所述电机连接行动轮的转动轴;所述行动轮和滑槽分别设置在栅网两侧;所述滑槽与栅条配合设置;所述行动轮紧贴栅条。
进一步地，所述筛板上表面开设有若干导流槽。
进一步地，所述伸缩刷的刷毛为软性材料。
有益效果：本实用新型的一种生产污水筛选装置，利用扇形分布的调节槽使格栅间隙可以根据水质情况动态调节;筛板在栅板上上下移动，可以及时将栅板上积累的杂质收集到一处，避免堵塞;伸缩刷和仓体的设计可以将筛板上的杂质清扫至仓体中，使筛板可以反复工作。
