申请日2018.01.18
公开(公告)日2019.01.18
IPC分类号B01D29/35; B01D29/64; B01D29/94
摘要
本实用新型公开了一种工业污水旋转过滤装置，包括腔体、旋转部件、收集槽和吸取装置;所述旋转部件设置在腔体内部;所述吸取装置连通腔体底部;所述腔体侧壁上安装有环形滤网;所述收集槽环向设置在腔体外侧;所述收集槽底部高度低于环形滤网下边缘;所述旋转部件包括转动轴和叶片;若干所述叶片竖直安装在转动轴上;该过滤装置结构简单、操作便捷，大大简化了装置的维护工作，节省了人工成本。
权利要求书

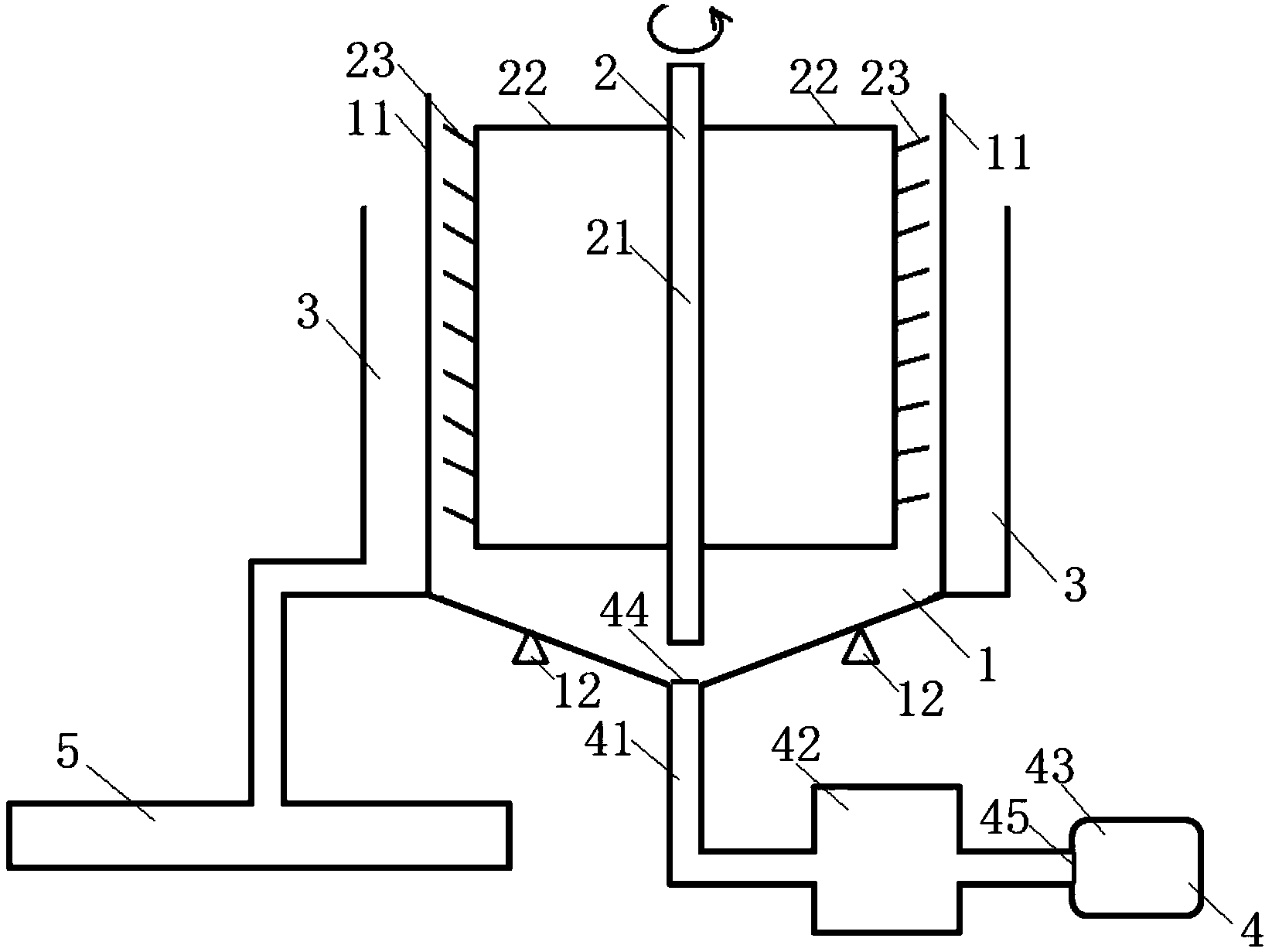

1.一种工业污水旋转过滤装置，其特征在于：包括腔体(1)、旋转部件(2)、收集槽(3)和吸取装置(4);所述旋转部件(2)设置在腔体(1)内部;所述吸取装置(4)连通腔体(1)底部;所述腔体(1)侧壁上安装有环形滤网(11);所述收集槽(3)环向设置在腔体(1)外侧;所述收集槽(3)底部高度低于环形滤网(11)下边缘;所述旋转部件(2)包括转动轴(21)和叶片(22);若干所述叶片(22)竖直安装在转动轴(21)上。
2.根据权利要求1所述的一种工业污水旋转过滤装置，其特征在于：所述吸取装置(4)包括输送管(41)、存储仓(42)和真空泵(43);所述输送管(41)进口与腔体(1)底部连通;所述输送管(41)出口与存储仓(42)进口连通;所述存储仓(42)出口与真空泵(43)连通;所述输送管(41)进口处设置有第一阀门(44);所述存储仓(42)出口处设置有第二阀门(45)。
3.根据权利要求2所述的一种工业污水旋转过滤装置，其特征在于：所述腔体(1)底部为圆锥形;所述输送管(41)进口设置于腔体(1)底部的最低点处;所述腔体(1)底部安装有电磁振动器(12)。
4.根据权利要求1所述的一种工业污水旋转过滤装置，其特征在于：相邻所述叶片(22)之间夹角相等;所述叶片(22)远离转动轴(21)一侧上安装有刷头(23)，所述刷头(23)与环形滤网(11)内侧接触。
说明书
一种工业污水旋转过滤装置
技术领域
本实用新型涉及工业污水处理领域，尤其涉及一种工业污水旋转过滤装置。
背景技术
钢铁生产和加工企业在生产中会产生大量的工业污水，这些污水中含有漂浮物、氧化铁皮、悬浮物等众多杂质。为了保证后续的处理工艺正常进行，减轻后续污水净化设备的工作负担，需要在污水处理系统的进口处预设一个过滤装置来将污水中较大颗粒的杂质分离出来。目前企业中一般采用循环转动式的格栅板来进行过滤，这种传统的格栅板运行噪声大、能耗大、长时间运行后格栅清理过程繁琐，不利于生产效率的提高和节能减排的实现。所以有必要发明一种自清洁能力强、维护简单的工业污水旋转过滤装置。
发明内容
发明目的：为了克服现有技术中存在的不足，本实用新型提供一种自清洁能力强、维护简单的工业污水旋转过滤装置。
技术方案：为实现上述目的，本实用新型的一种工业污水旋转过滤装置，包括腔体、旋转部件、收集槽和吸取装置;所述旋转部件设置在腔体内部;所述吸取装置连通腔体底部;所述腔体侧壁上安装有环形滤网;所述收集槽环向设置在腔体外侧;所述收集槽底部高度低于环形滤网下边缘;所述旋转部件包括转动轴和叶片;若干所述叶片竖直安装在转动轴上。
进一步地，所述吸取装置包括输送管、存储仓和真空泵;所述输送管进口与腔体底部连通;所述输送管出口与存储仓进口连通;所述存储仓出口与真空泵连通;所述输送管进口处设置有第一阀门;所述存储仓出口处设置有第二阀门。
进一步地，所述腔体底部为圆锥形;所述输送管进口设置于腔体底部的最低点处;所述腔体底部安装有电磁振动器。
进一步地，相邻所述叶片之间夹角相等;所述叶片远离转动轴一侧上安装有刷头，所述刷头与环形滤网内侧接触。
有益效果：本实用新型的一种工业污水旋转过滤装置，利用旋转部件带动腔体内的污水转动，利用离心力使污水通过环形滤网从而到达过滤污水的目的;待腔体内污水基本过滤完成后，持续转动的叶片上的刷头会将环形滤网内侧的固体杂质刷落到腔体底部;电磁振动器可以通过震动促进腔体底部的固体杂质聚拢到输送管进口附近;利用真空泵将存储仓内抽成负压，打开第一阀门后腔体底部的固体杂质会在负压作用下被吸入存储仓中，从而完成腔体的清洁工作，操作人员只需要定期将存储仓中的杂质倾倒即可，大大简化了装置的维护工作，节省了人工成本。
