申请日2017.12.14
公开(公告)日2018.05.18
IPC分类号B01D36/04
摘要
本发明公开了一种工业废水中杂质过滤装置，包括蓄水池、第一齿轮和第二齿轮，所述蓄水池的上表面左端固定连接有第一固定板，所述第一固定板的上表面固定连接有蓄水箱，通过漏槽与传动轮的配合连接，可以将工业废水中有重力的固体物质进行过滤，然后通过传动轮与锁链的配合连接，将漏槽向上拉起，将楼槽内的固体物质清除，通过出水口与流水槽的配合连接，可以将漂浮在工业废水面上的漂浮物质传送到传送带上，通过第一齿轮与第二齿轮的配合连接，使传动带转动，传动带上的挡板通过水流将漂浮在水面上的漂浮物质传送，将漂浮物质送入垃圾箱，这样可以减少对环境的危害，此发明结构简单，便于操作。
权利要求书

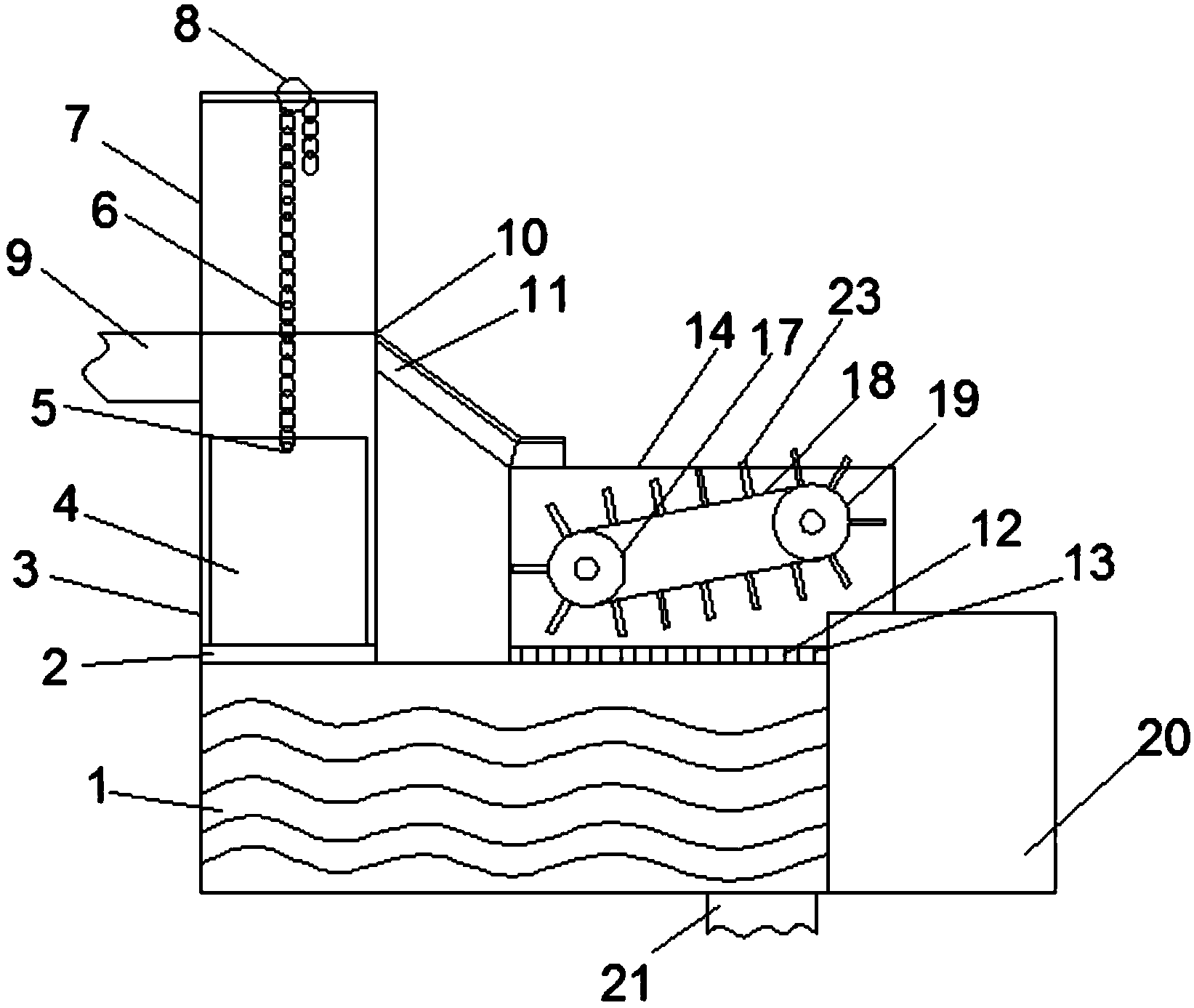

1.一种工业废水中杂质过滤装置，其特征在于，包括蓄水池(1)、第一齿轮(17)和第二齿轮(19)，所述蓄水池(1)的上表面左端固定连接有第一固定板(2)，所述第一固定板(2)的上表面固定连接有蓄水箱(3)，所述蓄水箱(3)的内侧壁滑动安装有漏槽(4)，所述漏槽(4)的外侧壁前后两端开设有通孔(5)，所述通孔(5)的内侧壁铰接有锁链(6)，所述蓄水箱(3)的上端固定连接有U形杆(7)，所述U形杆(7)的上端固定安装有传动轮(8)，所述锁链(6)的外侧壁与传动轮(8)滑动连接，所述蓄水箱(3)的左端嵌入安装有进水管(9)，所述蓄水箱(3)的右端中部开设有出水口(10)，所述出水口(10)的下端焊接有流水槽(11)，所述蓄水池(1)的上端右侧固定连接有第二固定板(12)，所述第二固定板(12)的上表面开设有均匀分布的过水孔(13)，所述第二固定板(12)的上表面固定连接有滤槽(14)，所述流水槽(11)的右端位于滤槽(14)的左端上表面，所述滤槽(14)的外侧壁后侧左端固定连接有电机(15)，所述电机(15)的中心轴(16)贯穿滤槽(14)的后侧壁延伸至内部，所述中心轴(16)的外侧壁固定连接有第一齿轮(17)，所述第一齿轮(17)的外侧壁转动连接有传送带(18)的一端，所述第二齿轮(19)的中心轴两端与滤槽(14)的前后内侧壁固定连接，所述传送带(18)的另一端套接于第二齿轮(19)上，所述第一齿轮(17)和第二齿轮(19)位于滤槽(14)内，所述传送带(18)的外侧壁固定连接有均匀分布的挡板(23)，所述蓄水池(1)的右侧壁固定连接有垃圾箱(20)，所述蓄水池(1)的下端嵌入安装有出水管(21)。
2.根据权利要求1所述的一种工业废水中杂质过滤装置，其特征在于：所述第一次轮(17)在滤槽(14)内的位置低于第二齿轮(19)，且第一齿轮(17)的大小与第二齿轮(19)的大小相同。
3.根据权利要求1所述的一种工业废水中杂质过滤装置，其特征在于：所述滤槽(14)的右端探入垃圾箱(20)的左端。
4.根据权利要求1所述的一种工业废水 中杂质过滤装置，其特征在于：所述流水槽(11)的右端向下倾斜，且流水槽(11)的右端探入滤槽(14)的左端。
5.根据权利要求1所述的一种工业废水中杂质过滤装置，其特征在于：所述挡板(23)的前后侧壁与滤槽(14)的内侧壁相贴合。
6.根据权利要求1所述的一种工业废水中杂质过滤装置，其特征在于：相邻两个所述挡板(23)之间开设有均匀分布的过水口(22)。
说明书
一种工业废水中杂质过滤装置
技术领域
本发明涉及工业废水处理技术领域，具体为一种工业废水中杂质过滤装置。
背景技术
在现在的工业产业中，一般都会有工业废水净化装置，然而工业净化装置不能对固体物质进行过滤，导致固体物质在工业净化池内存留，这样将净化后的工业废水排出带走固体杂质，对周边环境造成污染，没有对此解决的办法，特提出一种工业废水中杂质过滤装置。
发明内容
本发明的目的在于提供一种工业废水中杂质过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种工业废水中杂质过滤装置，包括蓄水池、第一齿轮和第二齿轮，所述蓄水池的上表面左端固定连接有第一固定板，所述第一固定板的上表面固定连接有蓄水箱，所述蓄水箱的内侧壁滑动安装有漏槽，所述漏槽的外侧壁前后两端开设有通孔，所述通孔的内侧壁铰接有锁链，所述蓄水箱的上端固定连接有U形杆，所述U形杆的上端固定安装有传动轮，所述锁链的外侧壁与传动轮滑动连接，所述蓄水箱的左端嵌入安装有进水管，所述蓄水箱的右端中部开设有出水口，所述出水口的下端焊接有流水槽，所述蓄水池的上端右侧固定连接有第二固定板，所述第二固定板的上表面开设有均匀分布的过水孔，所述第二固定板的上表面固定连接有滤槽，所述流水槽的右端位于滤槽的左端上表面，所述滤槽的外侧壁后侧左端固定连接有电机，所述电机的中心轴贯穿滤槽的后侧壁延伸至内部，所述中心轴的外侧壁固定连接有第一齿轮，所述第一齿轮的外侧壁转动连接有传送带的一端，所述第二齿轮的中心轴两端与滤槽的前后内侧壁固定连接，所述传送带的另一端套接于第二齿轮上，所述第一齿轮和第二齿轮位于滤槽内，所述传送带的外侧壁固定连接有均匀分布的挡板，所述蓄水池的右侧壁固定连接有垃圾箱，所述蓄水池的下端嵌入安装有出水管，通过漏槽4与传动轮的配合连接，可以将工业废水中有重力的固体物质进行过滤，然后通过传动轮与锁链的配合连接，将漏槽向上拉起，将漏槽内的固体物质清除，通过出水口与流水槽的配合连接，可以将漂浮在工业废水面上的漂浮物质传送到传送带上，通过第一齿轮与第二齿轮的配合连接，使传动带转动，传动带上的挡板通过水流将漂浮在水面上的漂浮物质传送，将漂浮物质送入垃圾箱，这样可以减少对环境的危害。
较优地，所述第一次轮在滤槽内的位置低于第二齿轮，且第一齿轮的大小与第二齿轮的大小相同，为了防止工业废水被传送到垃圾箱内，这样可以将水顺着传送带的倾斜方向流下。
较优地，所述滤槽的右端探入垃圾箱的左端，为了防止漂浮物质能够顺利进入到垃圾箱内。
较优地，所述流水槽的右端向下倾斜，且流水槽的右端探入滤槽的左端，为了使水流能直接冲到传送带上，防止垃圾遗漏在外面。
较优地，所述挡板的前后侧壁与滤槽的内侧壁相贴合，为了防止漂浮物质从传送带与滤槽之间的缝隙遗漏到滤槽的下表面。
较优地，相邻两个所述挡板之间开设有均匀分布的过水口，为了防止工业废水存积在相邻两个挡板之间。
与现有技术相比，本发明的有益效果是：一种工业废水中杂质过滤装置，通过漏槽与传动轮的配合连接，可以将工业废水中有重力的固体物质进行过滤，然后通过传动轮与锁链的配合连接，将漏槽向上拉起，将楼槽内的固体物质清除，通过出水口与流水槽的配合连接，可以将漂浮在工业废水面上的漂浮物质传送到传送带上，通过第一齿轮与第二齿轮的配合连接，使传动带转动，传动带上的挡板通过水流将漂浮在水面上的漂浮物质传送，将漂浮物质送入垃圾箱，这样可以减少对环境的危害，此发明结构简单，便于操作。
