申请日2017.12.13
公开(公告)日2018.05.18
IPC分类号C02F11/04; B01F7/00; B01F15/00
摘要
本发明公开了一种市政清洁用消化池污泥搅拌装置，包括密封舱和发酵池，所述密封舱的前侧壁和后侧壁的上部均焊接有第一滑道，且密封舱的左侧壁的上部焊接有第一液压机，所述第一液压机的内表面滑动连接有第一伸缩液压杆，所述第一滑轮组的内侧壁转动连接有第一滑轮连接杆，所述第一滑轮连接杆均匀焊接于第一滑动支架的前侧壁和后侧壁上，所述第一滑动支架的内表面焊接有转向轴，通过液压杆来推动改变搅拌电机的空间位置，通过转向电机来调整搅拌杆的角度，使其可以搅拌到发酵池的每个角落，不留死角，通过搅拌保证菌落在污泥中均匀分布，提高发酵效率，从而缩短污泥处理周期。
权利要求书

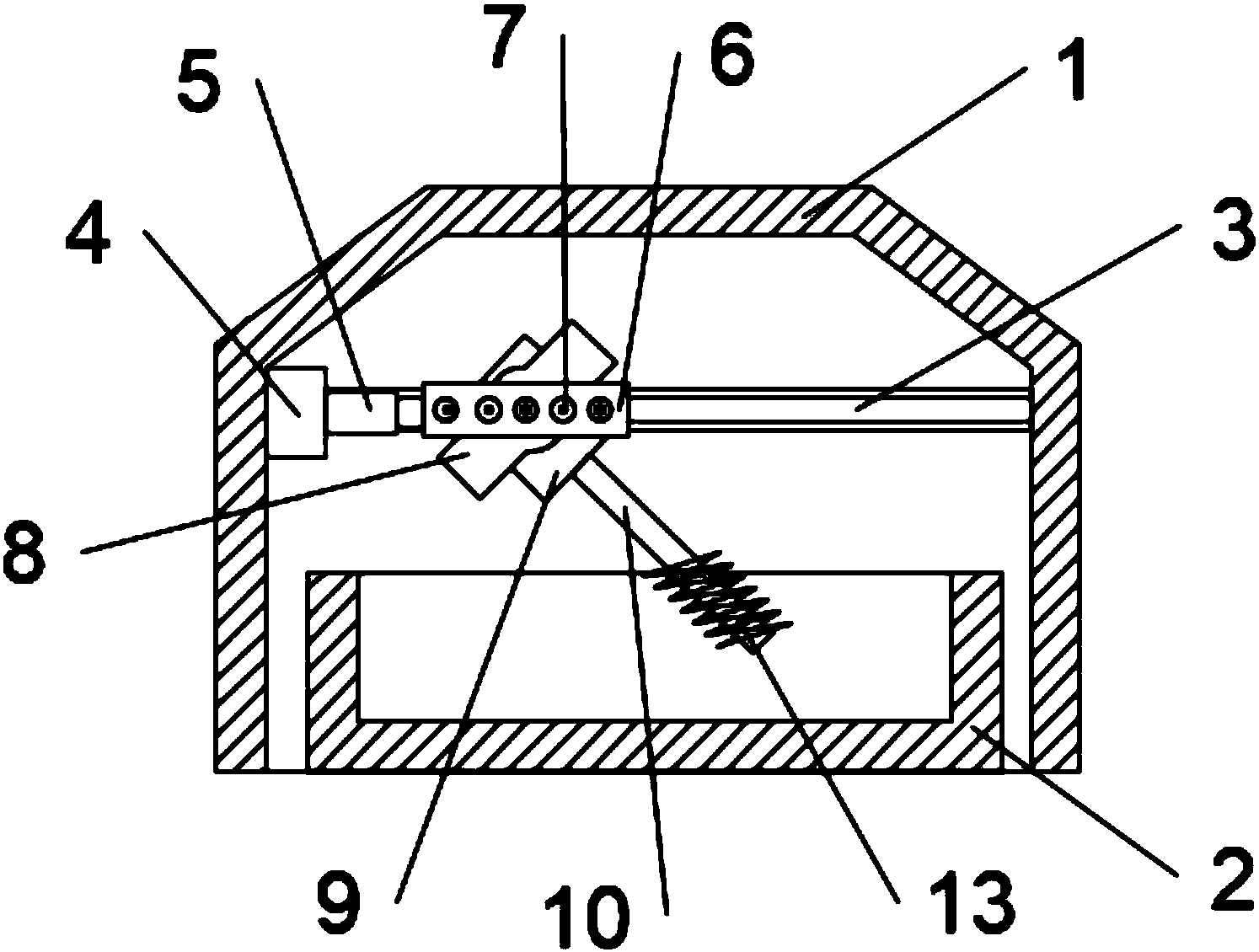

1.一种市政清洁用消化池污泥搅拌装置，其特征在于：包括密封舱(1)和发酵池(2)，所述密封舱(1)的前侧壁和后侧壁的上部均焊接有第一滑道(3)，且密封舱(1)的左侧壁的上部焊接有第一液压机(4)，所述第一液压机(4)的内表面滑动连接有第一伸缩液压杆(5)，所述第一滑道(3)的内表面滑动连接有第一滑轮组(7)，所述第一滑轮组(7)的内侧壁转动连接有第一滑轮连接杆(14)，所述第一滑轮连接杆(14)均匀焊接于第一滑动支架(6)的前侧壁和后侧壁上，所述第一滑动支架(6)的内表面焊接有转向轴(15)，所述转向轴(15)的外表面套接有第二滑动支架(8)，且转向轴(15)的前端贯穿第二滑动支架(8)的后侧壁，所述第二滑动支架(8)的后侧壁的前表面焊接有转向电机(20)，且第二滑动支架(8)的左侧壁和右侧壁分别焊接有第二滑道(11)，所述第二滑道(11)的内表面滑动连接有第二滑轮组(16)，所述第二滑轮组(16)的内表面转动连接有第二滑轮连接杆(19)，所述第二滑轮连接杆(19)的内侧壁焊接于搅拌电机(9)的外侧壁，所述第二滑动支架(8)的前侧壁的内表面焊接有第二液压机(17)，所述第二液压机(17)的内部滑动连接有第二伸缩液压杆(18)，所述第一伸缩液压杆(5)的右端与第一滑动支架(6)的左侧壁固定连接，所述第二伸缩液压杆(18)的右端与搅拌电机(9)的前侧壁固定连接，所述转向轴(15)的前端与转向电机(20)相互固定连接，所述搅拌电机(9)的内下端焊接有搅拌杆(10)，所述第一液压机(4)、第二液压机(17)、转向电机(20)和搅拌电机(9)均与外部电源保持电连接。
2.根据权利要求1所述的一种市政清洁用消化池污泥搅拌装置，其特征在于：所述搅拌电机(9)的外侧壁的左侧和右侧均开设有滑道卡槽(12)，且第二滑轮组(16)、第二滑轮连接杆(19)和第二滑道(11)均位于滑道卡槽(12)内。
3.根据权利要求1所述的一种市政清洁用消化池污泥搅拌装置，其特征在于：所述搅拌杆(10)的外表面的下端焊接有螺旋搅拌片(13)。
4.根据权利要求1所述的一种市政清洁用消化池污泥搅拌装置，其特征在于：所述搅拌杆(10)垂直悬挂式末端紧密贴合于发酵池(2)的底面。
5.根据权利要求1所述的一种市政清洁用消化池污泥搅拌装置，其特征在于：所述第一伸缩液压杆(5)的长度小于第一滑道(3)的长度，所述第二伸缩液压杆(17)的长度小于第二滑道(11)的长度。
说明书
一种市政清洁用消化池污泥搅拌装置
技术领域
本发明涉及污泥搅拌技术领域，具体为一种市政清洁用消化池污泥搅拌装置。
背景技术
消化池，通常指废水处理中所产生污泥的厌氧生物处理。起到沉淀杂质的作用，即污泥中的有机物在无氧条件下，被细菌降解为以甲烷为主的污泥气和稳定的污泥(称消化污泥)，但直接沉淀的污泥很难与厌氧菌均匀混合，若单纯依靠细菌自行扩散速度缓慢，影响消化池内污泥的发酵速度，延长处理周期。
发明内容
本发明的目的在于提供一种市政清洁用消化池污泥搅拌装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种市政清洁用消化池污泥搅拌装置，包括密封舱和发酵池，所述密封舱的前侧壁和后侧壁的上部均焊接有第一滑道，且密封舱的左侧壁的上部焊接有第一液压机，所述第一液压机的内表面滑动连接有第一伸缩液压杆，所述第一滑道的内表面滑动连接有第一滑轮组，所述第一滑轮组的内侧壁转动连接有第一滑轮连接杆，所述第一滑轮连接杆均匀焊接于第一滑动支架的前侧壁和后侧壁上，所述第一滑动支架的内表面焊接有转向轴，所述转向轴的外表面套接有第二滑动支架，且转向轴的前端贯穿第二滑动支架的后侧壁，所述第二滑动支架的后侧壁的前表面焊接有转向电机，且第二滑动支架的左侧壁和 右侧壁分别焊接有第二滑道，所述第二滑道的内表面滑动连接有第二滑轮组，所述第二滑轮组的内表面转动连接有第二滑轮连接杆，所述第二滑轮连接杆的内侧壁焊接于搅拌电机的外侧壁，所述第二滑动支架的前侧壁的内表面焊接有第二液压机，所述第二液压机的内部滑动连接有第二伸缩液压杆，所述第一伸缩液压杆的右端与第一滑动支架的左侧壁固定连接，所述第二伸缩液压杆的右端与搅拌电机的前侧壁固定连接，所述转向轴的前端与转向电机相互固定连接，所述搅拌电机的内下端焊接有搅拌杆，所述第一液压机、第二液压机、转向电机和搅拌电机均与外部电源保持电连接。
较优的，所述搅拌电机的外侧壁的左侧和右侧均开设有滑道卡槽，且第二滑轮组、第二滑轮连接杆和第二滑道均位于滑道卡槽内。通过第二滑道与滑动卡槽的相互卡接来防止第二滑轮组损坏时搅拌机落入发酵池中。
较优的，所述搅拌杆的外表面的下端焊接有螺旋搅拌片。通过在搅拌杆的外部焊接螺旋搅拌片来提高搅拌效率。
较优的，所述搅拌杆垂直悬挂式末端紧密贴合于发酵池的底面。通过限制搅拌杆的长度来防止搅拌杆纵向转向时撞击发酵池的底部。
较优的，所述第一伸缩液压杆的长度小于第一滑道的长度，所述第二伸缩液压杆的长度小于第二滑道的长度。通过限制伸缩液压杆的长度来防止操作失误造成滑动支架脱轨，撞击变形。
与现有技术相比，本发明的有益效果是：一种市政清洁用消化池污泥搅拌装置，通过滑道固定搅拌电机的空间高度，由液压杆来推动改变搅拌电机的空间位置，通过转向电机来调整搅拌杆的角度，使其可以搅拌到发酵池的每个角落，不留死角，通过搅拌保证菌落在污泥中均匀分布，提高发酵效率，从而缩短污泥处理周期。
