申请日2017.12.13
公开(公告)日2018.05.25
IPC分类号C02F9/08
摘要
本发明公开了一种城市安全污水高效处理装置，包括进水管、处理箱、固体垃圾排出管、滤板、溢物块、电极棒、出水管、活性炭盒、喷排、曝气机、高压喷头和排污管，所述的处理箱顶端设有进水管，处理箱内设有滤板，处理箱上设有转轮，牵引绳一端与转轮固定连接，牵引绳另一端设有溢物块，处理箱中部侧壁设有漂浮物排出管，处理箱内设有电极棒，处理箱底端设有出水管，出水管上插销式设有滤网，滤网与出水管连接处设有密封圈，处理箱内设有活性炭盒，处理箱底端设有排污管，曝气机通过输气管与喷排连接，喷排设置处理箱内部底端，输气支管与输气管连接，输气支管出口端设有高压喷头。本发明结构简单，成本低廉，使用方便，利于推广。
权利要求书
1.一种城市安全污水高效处理装置，包括进水管、处理箱、固体垃圾排出管、滤板、牵引绳、转轮、紫外线光灯、溢物块、药剂添加管、漂浮物排出管、电极棒、出水管、活性炭盒、喷排、曝气机、高压喷头和排污管，其特征在于，所述的处理箱顶端设有进水管，处理箱内倾斜设有滤板，滤板下表面设有紫外线光灯，处理箱顶端内壁与电动伸缩杆滑槽连接，电动伸缩杆底端设有清理耙，电动伸缩杆设置在滤板上方，电动伸缩杆与处理箱顶端内壁连接处设有移动小车，处理箱上设有转轮，牵引绳一端与转轮固定连接，牵引绳另一端设有溢物块，溢物块设置在滤板下方，处理箱侧壁设有药剂添加管，处理箱中部侧壁设有漂浮物排出管，处理箱内设有电极棒，电极棒底端螺旋连接在安装板上，电极棒底端与电源线一端连，电源线设置在安装板内，安装板另一端设有接线夹，处理箱外壁设有电机，电机输出轴与转轴，转轴上安装叶轮，叶轮设置在处理箱内，叶轮上设有辅助搅拌叶片，处理箱底端设有气囊，处理箱底端设有出水管，出水管上插销式设有滤网，滤网与出水管连接处设有密封圈，出水管上设有控制阀，处理箱内设有活性炭盒，处理箱侧壁设有计时器， 处理箱底端圆锥形设置，处理箱底端设有排污管，排污管上设有控制阀， 曝气机通过输气管与喷排连接，喷排设置处理箱内部底端，输气支管与输气管连接，输气支管出口端设有高压喷头，高压喷头设置在圆锥形底端侧壁的两侧。
2.根据权利要求1所述的城市安全污水高效处理装置，其特征在于，所述的活性炭盒与处理箱可拆卸连接。
3.根据权利要求1所述的城市安全污水高效处理装置，其特征在于，所述的紫外线光灯外套有防水透明罩。
4.根据权利要求1所述的城市安全污水高效处理装置，其特征在于，所述的安装板为防水绝缘材料制成。
5.根据权利要求1所述的城市安全污水高效处理装置，其特征在于，所述的接线夹设置在安装板外部。
6.根据权利要求1所述的城市安全污水高效处理装置，其特征在于，所述的叶轮设置为十字形。
7.根据权利要求1所述的城市安全污水高效处理装置，其特征在于，所述的辅助搅拌叶片所在的平面与叶轮所在的平面相互垂直。
8.根据权利要求1所述的城市安全污水高效处理装置，其特征在于，所述的高压喷头上两个。
9.根据权利要求1所述的城市安全污水高效处理装置，其特征在于，所述的喷排开口向上设置，高压喷头开口向下。
说明书
一种城市安全污水高效处理装置
技术领域
本发明涉及一种市政工程，具体是一种城市安全污水高效处理装置。
背景技术
市政工程是指市政设施建设工程。在我国，市政设施是指在城市区、镇(乡)规划建设范围内设置、基于政府责任和义务为居民提供有偿或无偿公共产品和服务的各种建筑物、构筑物、设备等。市政工程一般是属于国家的基础建设，是城市生存和发展必不可少的物质基础，是提高人民生活水平和对外开放的基本条件。市政污水排入城镇污水系统的污水的统称;在合流制排水系统中，还包括生产废水和截留的雨水;市政污水主要包括生活污水和工业污水，由城市排水管网汇集并输送到污水处理厂进行处理。现有的对于市政污水的处理方式大多采用化学发和沉降法相结合来进行污染物的治理，在处理时，将污水统一通入沉降池中进行反应并沉降，但市政污水中混杂的大量固体废弃物会影响沉降效果，并且在沉降完成后污水表面会形成漂浮物层，难以进行清理，同时固体废弃物沉淀在池体底部也需要浪费大量的人力进行清理。
发明内容
本发明的目的在于提供一种城市安全污水高效处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

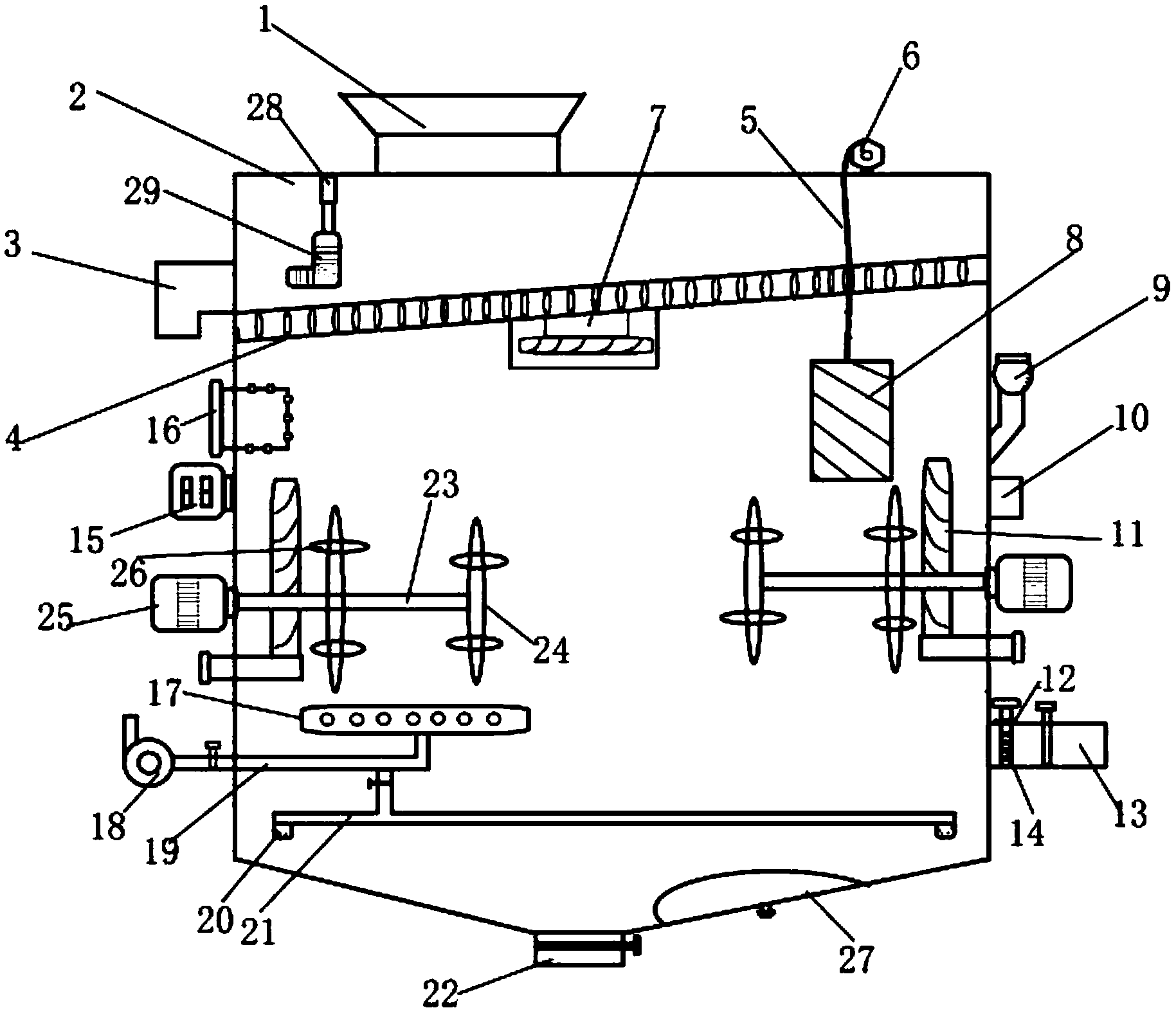

一种城市安全污水高效处理装置，包括进水管、处理箱、固体垃圾排出管、滤板、牵引绳、转轮、紫外线光灯、溢物块、药剂添加管、漂浮物排出管、电极棒、出水管、活性炭盒、喷排、曝气机、高压喷头和排污管，所述的处理箱顶端设有进水管，处理箱内倾斜设有滤板，滤板下表面设有紫外线光灯，处理箱顶端内壁与电动伸缩杆滑槽连接，电动伸缩杆底端设有清理耙，电动伸缩杆设置在滤板上方，电动伸缩杆与处理箱顶端内壁连接处设有移动小车，处理箱上设有转轮，牵引绳一端与转轮固定连接，牵引绳另一端设有溢物块，溢物块设置在滤板下方，处理箱侧壁设有药剂添加管，处理箱中部侧壁设有漂浮物排出管，处理箱内设有电极棒，电极棒底端螺旋连接在安装板上，电极棒底端与电源线一端连，电源线设置在安装板内，安装板另一端设有接线夹，处理箱外壁设有电机，电机输出轴与转轴，转轴上安装叶轮，叶轮设置在处理箱内，叶轮上设有辅助搅拌叶片，处理箱底端设有气囊，处理箱底端设有出水管，出水管上插销式设有滤网，滤网与出水管连接处设有密封圈，出水管上设有控制阀，处理箱内设有活性炭盒，处理箱侧壁设有计时器， 处理箱底端圆锥形设置，处理箱底端设有排污管，排污管上设有控制阀， 曝气机通过输气管与喷排连接，喷排设置处理箱内部底端，输气支管与输气管连接，输气支管出口端设有高压喷头，高压喷头设置在圆锥形底端侧壁的两侧。
作为本发明进一步的方案：所述的活性炭盒与处理箱可拆卸连接。
作为本发明再进一步的方案：所述的紫外线光灯外套有防水透明罩。
作为本发明再进一步的方案：所述的安装板为防水绝缘材料制成。
作为本发明再进一步的方案：所述的接线夹设置在安装板外部。
作为本发明再进一步的方案：所述的叶轮设置为十字形。
作为本发明再进一步的方案：所述的辅助搅拌叶片所在的平面与叶轮所在的平面相互垂直。
作为本发明再进一步的方案：所述的高压喷头上两个。
作为本发明再进一步的方案：所述的喷排开口向上设置，高压喷头开口向下。
与现有技术相比，本发明的有益效果是：本发明污水通过进水管进入处理箱，滤板将污水内的固体垃圾等拦下，固体垃圾滤板上滑落从固体垃圾排出管排出，紫外线光灯对污水进行消毒杀菌，避免有害细菌的滋生和传播，提高安全性，通过药剂添加管箱内处理箱内添加合适药剂辅助污水中的杂质凝结在一起后沉淀，通过电动伸缩杆左右移动带动清理耙将滤板上的垃圾及时清理走，避免堵塞滤板，提高处理效率和效果，电机棒电离污水中的重金属离子，通过电机带动转轴和叶轮搅拌污水，提高处理效率，活性炭盒吸附水中的悬浮物杂质，计时器记录工作时间，通过曝气机和和喷头对其中进行充气，使水中有机物氧化分解，曝气完成后沉淀，通过对气囊充气放气，控制排出水量的多少控制液面的高度，方便处理，通过转动转轮调节溢物块的高度，保证污水水平与漂浮物排出管齐平，保证污水中漂浮物从漂浮物排出管排出，清水从出水管排出，滤网加强过滤，同时方便更换和清洗，通过开启高压喷头和输气支管对处理箱底面进行冲洗，避免底面污垢堆积，结构简单，使用方便，利于推广。
