申请日2017.12.13
公开(公告)日2018.05.18
IPC分类号C02F9/06; C02F11/12; C02F103/16
摘要

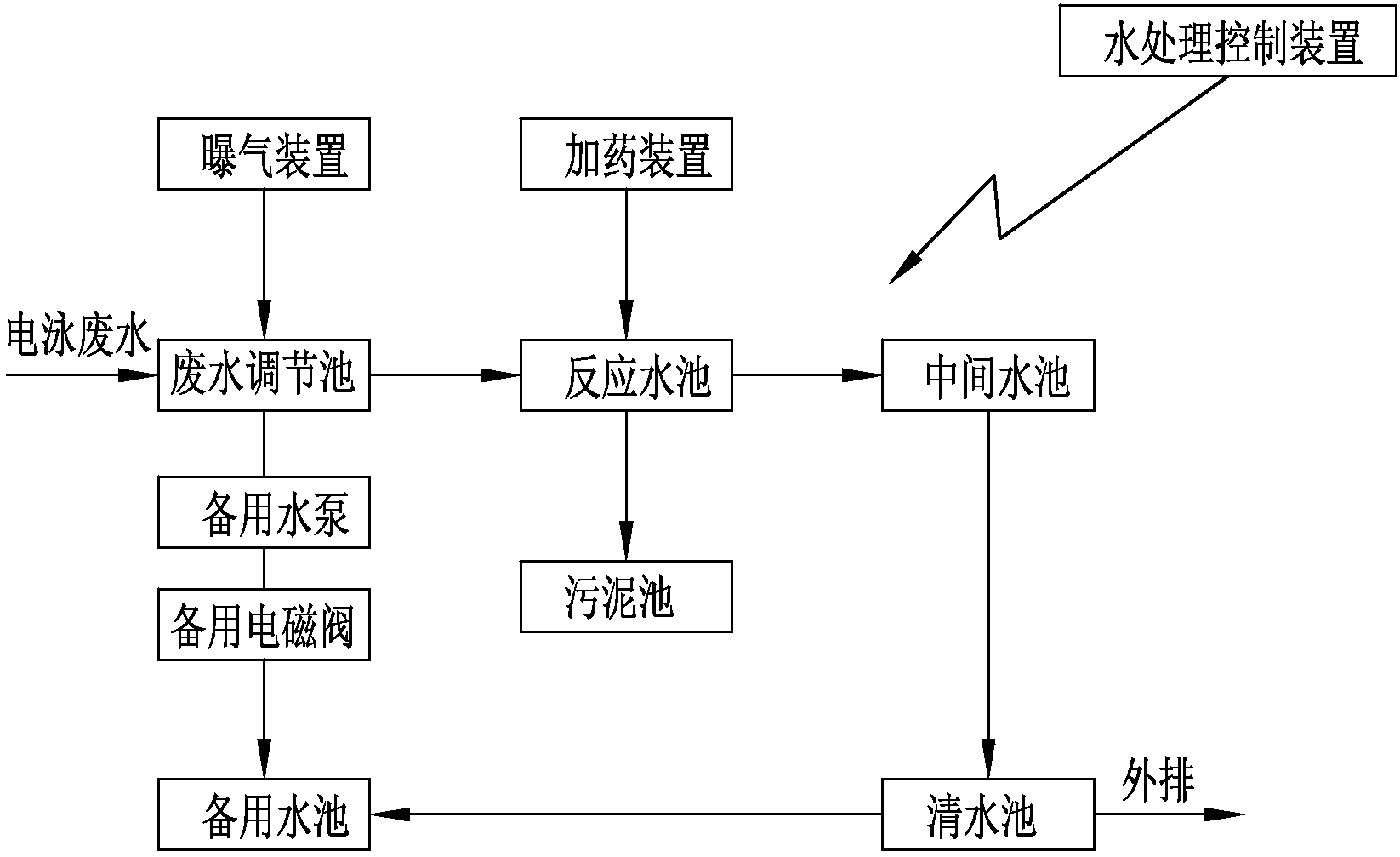

本发明公开了一种微电解及其组合预处理电泳废水的工艺，包括废水汇集、废水处理、泥水分离、上清液过滤和污泥处理等步骤，在废水处理过程中加入PH值调节剂、阻垢剂、絮凝剂和缓蚀剂等药剂，通过废水调节池、反应水池、中间水池等将电泳涂装产生的废水进行清化无毒处理，并实现水泥分离，避免电泳涂装产生的直接外排造成的水资源污染，另外通过水处理控制装置的设置，系统自动化程度高，基本实现无人值守，节省了人工费用。
权利要求书
1.微电解及其组合预处理电泳废水的工艺，其特征在于：包括以下步骤，
步骤一、废水汇集
设置一废水调节池，用于汇集电泳废水，所述废水调节池上安装有用于防止废水产生沉淀物的曝气装置，所述曝气装置的出气端设于所述废水调节池内的底端，所述曝气装置的曝气强度不小于5m3/(㎡·h)，在所述废水调节池一侧设置一备用水池，所述废水调节池与所述备用水池之间的管路上安装有备用电磁阀和备用水泵;
步骤二、废水处理
设置一反应水池，所述反应水池与所述废水调节池之间通过泵水装置连通，所述反应水池内对应安装有曝气装置、刮泥装置、微电解装置和搅拌装置，所述反应水池连接有加药装置，所述反应水池内安装有PH值检测探头，所述PH值检测探头的信号输出端连接至水处理控制装置，所述水处理控制装置的控制端连接至所述加药装置，首先所述加药装置向所述反应水池内添加PH值调节剂，并启动所述搅拌装置，将废水调节至PH值为3.5时，停止添加所述PH值调节剂，在PH值调节阶段，所述搅拌装置的搅拌速度不低于180r/min，然后加入通过所述加药装置同时加入阻垢剂、絮凝剂和缓蚀剂，在加入上述药剂的同时，所述搅拌装置的搅拌速度不低于260r/min，加入药剂后，废水在所述反应水池内的反应时间不少于5h，反应完毕后，停止搅拌，废水静置不小于5h，废水在所述反应水池内全程利用所述微电解装置进行电解;
步骤三、泥水分离
在所述反应水池一侧设置一污泥池和中间水池，所述反应水池顶端与所述污泥池顶端设有导引槽，所述反应水池底端与所述污泥池底端连通有排泥管，所述排泥管上安装有排泥电磁阀和排泥泵，利用所述刮泥装置将所述反应水池表面的絮凝物通过所述导引槽刮至所述污泥池内，将所述反应水池内的上清液泵入所述中间水池内，然后利用所述水处理控制装置将所述排泥电磁阀和所述排泥泵启动，将所述反应水池底端沉淀的污泥排至所述污泥池内;
步骤四、上清液过滤
所述中间水池内设有石英砂过滤层，在所述石英砂过滤层下方的所述中间水池上设有排水管，所述排水管连通有清水池，所述清水池通过清水管路连接至所述备用水池，所述清水管路上安装有清水电磁阀和清水泵，所述清水池内设有水质检测探头，所述水质检测探头连接至所述水处理控制装置，所述水质检测探头检测检测水质合格时，所述水处理控制装置自动使所述清水池内的水外排，当所述水质检测探头检测检测水质不合格时，所述水处理控制装置控制所述清水电磁阀和所述清水泵开启，使水进入至所述备用水池进行二次处理;
步骤五、污泥处理
所述污泥池内安装有污泥滤水装置，将污泥中的水分分离，使污泥干化后外排输送。
2.如权利要求1所述的微电解及其组合预处理电泳废水的工艺，其特征在于：所述加药装置包括并列设置的四个药剂罐，所述PH值调节剂、所述阻垢剂、所述絮凝剂和所述缓蚀剂分别设于相应的所述药剂罐内，各所述药剂罐分别通过管路连接至所述反应水池，且各管路上分别对应安装有流量电磁阀，各所述流量电磁阀均连接至所述水处理控制装置。
3.如权利要求1或2所述的微电解及其组合预处理电泳废水的工艺，其特征在于：所述PH值调节剂设置为浓度为10%的硫酸液。
4.如权利要求1或2所述的微电解及其组合预处理电泳废水的工艺，其特征在于：所述阻垢剂包括以下重量份配比的组分：
二乙烯三胺五乙酸10～15、十二烷基二甲基苄基氯化铵20～25、硼氢化钾10～15、马来酸-丙烯酸共聚物12～20、聚丙烯酸钠8～12。
5.如权利要求1或2所述的微电解及其组合预处理电泳废水的工艺，其特征在于：所述絮凝剂包括以下重量份配比的组分：
纳米二氧化硅3～4、乙二胺0.1～0.2、壳聚糖3～6、邻苯二甲酸二辛酯8～12、无机铝盐0.3～0.6、无机铁盐0.5～0.8。
6.如权利要求1或2所述的微电解及其组合预处理电泳废水的工艺，其特征在于：所述缓蚀剂包括以下重量份配比的组分：
钨酸钠12～18、乙醇5～9份、一乙醇胺4～9、柠檬酸铵20～35、水230～300。
7.如权利要求1所述的微电解及其组合预处理电泳废水的工艺，其特征在于：所述水处理控制装置包括微处理器，所述微处理器连接有显示器、内存、硬盘和系统总线，所述微处理器还连接有通讯接口。
8.如权利要求9所述的微电解及其组合预处理电泳废水的工艺，其特征在于：所述通讯接口设置为有线通讯接口或基于GPRS、EDGE、WLAN、Wi-Fi、3G和4G技术的无线通信接口。
9.如权利要求1所述的微电解及其组合预处理电泳废水的工艺，其特征在于：所述曝气装置包括爆气泵，所述爆气泵的出气端连接有曝气立管，所述曝气立管底端连接通有曝气外环管，所述曝气外环管内一侧套装连接有若干直径渐小的曝气内环管。
说明书
微电解及其组合预处理电泳废水的工艺
技术领域
本发明涉及电泳废水处理技术领域，尤其涉及一种微电解及其组合预处理电泳废水的工艺。
背景技术
电泳涂装是近30年发展起来的一种特殊涂膜形成方法，具有水溶性、无毒、易于自动化控制等特点，在汽车、电子、建材、五金等行业得到广泛应用。由此，电泳废水随之产生，并成为较广泛出现的一种工业废水，该废水具有污染物种类多、成分复杂的特点。
此外，由于各行业、企业规模差异较大，电泳废水水量、水质差异也较大，电泳废水的处理工艺也必然呈多样性。由于废水处理站必须与新上生产线同时设计、同时施工、同时投入运行，无法通过现场采样的方式获得准确的废水水质，因此电泳涂装废水处理工程的原水水质由该企业结合同行业水质资料确定。但目前电泳涂装废水处理工程占地面积大、各反应槽布置不合理，废水处理效果不稳定。
发明内容
本发明所要解决的技术问题是提供一种废水处理效果稳定，无人看守的微电解及其组合预处理电泳废水的工艺。
为解决上述技术问题，本发明的技术方案是：微电解及其组合预处理电泳废水的工艺，包括以下步骤，
步骤一、废水汇集
设置一废水调节池，用于汇集电泳废水，所述废水调节池上安装有用于防止废水产生沉淀物的曝气装置，所述曝气装置的出气端设于所述废水调节池内的底端，所述曝气装置的曝气强度不小于5m3/(㎡·h)，在所述废水调节池一侧设置一备用水池，所述废水调节池与所述备用水池之间的管路上安装有备用电磁阀和备用水泵;
步骤二、废水处理
设置一反应水池，所述反应水池与所述废水调节池之间通过泵水装置连通，所述反应水池内对应安装有曝气装置、刮泥装置、微电解装置和搅拌装置，所述反应水池连接有加药装置，所述反应水池内安装有PH值检测探头，所述PH值检测探头的信号输出端连接至水处理控制装置，所述水处理控制装置的控制端连接至所述加药装置，首先所述加药装置向所述反应水池内添加PH值调节剂，并启动所述搅拌装置，将废水调节至PH值为3.5时，停止添加所述PH值调节剂，在PH值调节阶段，所述搅拌装置的搅拌速度不低于180r/min，然后加入通过所述加药装置同时加入阻垢剂、絮凝剂和缓蚀剂，在加入上述药剂的同时，所述搅拌装置的搅拌速度不低于260r/min，加入药剂后，废水在所述反应水池内的反应时间不少于5h，反应完毕后，停止搅拌，废水静置不小于5h，废水在所述反应水池内全程利用所述微电解装置进行电解;
步骤三、泥水分离
在所述反应水池一侧设置一污泥池和中间水池，所述反应水池顶端与所述污泥池顶端设有导引槽，所述反应水池底端与所述污泥池底端连通有排泥管，所述排泥管上安装有排泥电磁阀和排泥泵，利用所述刮泥装置将所述反应水池表面的絮凝物通过所述导引槽刮至所述污泥池内，将所述反应水池内的上清液泵入所述中间水池内，然后利用所述水处理控制装置将所述排泥电磁阀和所述排泥泵启动，将所述反应水池底端沉淀的污泥排至所述污泥池内;
步骤四、上清液过滤
所述中间水池内设有石英砂过滤层，在所述石英砂过滤层下方的所述中间水池上设有排水管，所述排水管连通有清水池，所述清水池通过清水管路连接至所述备用水池，所述清水管路上安装有清水电磁阀和清水泵，所述清水池内设有水质检测探头，所述水质检测探头连接至所述水处理控制装置，所述水质检测探头检测检测水质合格时，所述水处理控制装置自动使所述清水池内的水外排，当所述水质检测探头检测检测水质不合格时，所述水处理控制装置控制所述清水电磁阀和所述清水泵开启，使水进入至所述备用水池进行二次处理;
步骤五、污泥处理
所述污泥池内安装有污泥滤水装置，将污泥中的水分分离，使污泥干化后外排输送。
作为优选的技术方案，所述加药装置包括并列设置的四个药剂罐，所述PH值调节剂、所述阻垢剂、所述絮凝剂和所述缓蚀剂分别设于相应的所述药剂罐内，各所述药剂罐分别通过管路连接至所述反应水池，且各管路上分别对应安装有流量电磁阀，各所述流量电磁阀均连接至所述水处理控制装置。
作为优选的技术方案，所述PH值调节剂设置为浓度为10%的硫酸液。
作为优选的技术方案，所述阻垢剂包括以下重量份配比的组分：
二乙烯三胺五乙酸10～15、十二烷基二甲基苄基氯化铵20～25、硼氢化钾10～15、马来酸-丙烯酸共聚物12～20、聚丙烯酸钠8～12。
作为优选的技术方案，所述絮凝剂包括以下重量份配比的组分：
纳米二氧化硅3～4、乙二胺0.1～0.2、壳聚糖3～6、邻苯二甲酸二辛酯8～12、无机铝盐0.3～0.6、无机铁盐0.5～0.8。
作为优选的技术方案，所述缓蚀剂包括以下重量份配比的组分：
钨酸钠12～18、乙醇5～9份、一乙醇胺4～9、柠檬酸铵20～35、水230～300。
作为优选的技术方案，所述水处理控制装置包括微处理器，所述微处理器连接有显示器、内存、硬盘和系统总线，所述微处理器还连接有通讯接口。
作为优选的技术方案，所述通讯接口设置为有线通讯接口或基于GPRS、EDGE、WLAN、Wi-Fi、3G和4G技术的无线通信接口。
作为优选的技术方案，所述曝气装置包括爆气泵，所述爆气泵的出气端连接有曝气立管，所述曝气立管底端连接通有曝气外环管，所述曝气外环管内一侧套装连接有若干直径渐小的曝气内环管。
由于采用了上述技术方案，本发明的有益效果是：通过废水调节池、反应水池、中间水池等将电泳涂装产生的废水进行清化无毒处理，并实现水泥分离，避免电泳涂装产生的直接外排造成的水资源污染，另外通过水处理控制装置的设置，系统自动化程度高，基本实现无人值守，节省了人工费用。
