申请日2017.12.13
公开(公告)日2018.07.24
IPC分类号C02F9/14
摘要
本实用新型公开了一种厂区污水处理循环装置，包括桶体，所述桶体左侧边缘通过连接轴与固定块相连接，且桶体底部固定连接有集淤槽，所述进水口右侧设置有过滤网，且过滤网外侧固定连接有过滤网固定板，所述过滤网右侧固定连接有过滤槽，且过滤槽内部设置有生物基，所述过滤槽顶部固定连接有填料口，其填料口内侧固定连接有滑槽，且滑槽内侧设置有盖板，所述过滤槽右侧固定连接有出水口，所述过滤网内部设置有第一滤层，且第一滤层右侧固定连接有第二滤层。该厂区污水处理循环装置设置有螺旋状结构的过滤槽，这样可以利用水流和螺旋原理，将杂质快速分离，且可通过内部的生物基进行进一步过滤，效果更好，效率更高。
权利要求书

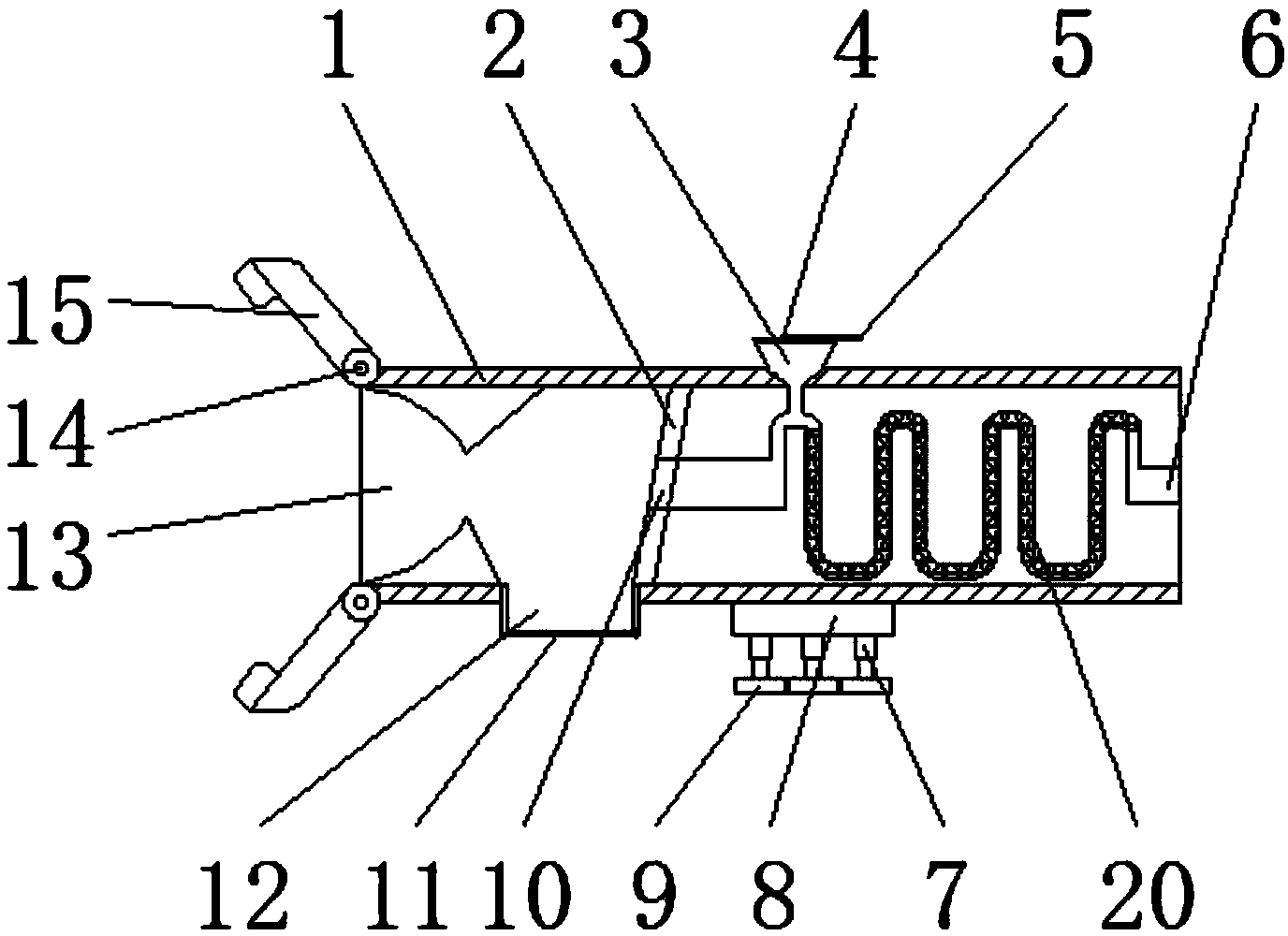

1.一种厂区污水处理循环装置，包括桶体(1)，其特征在于：所述桶体(1)左侧边缘通过连接轴(14)与固定块(15)相连接，且桶体(1)底部固定连接有集淤槽(12)，所述集淤槽(12)底部旋转连接有密封板(11)，且集淤槽(12)右侧设置有液压机(8)，所述液压机(8)底部固定连接有液压杆(7)，且液压杆(7)底部固定连接有支撑垫(9)，所述桶体(1)内部设置有进水口(13)，且进水口(13)内侧固定连接有安装槽(19)，所述进水口(13)右侧设置有过滤网(10)，且过滤网(10)外侧固定连接有过滤网固定板(2)，所述过滤网(10)右侧固定连接有过滤槽(16)，且过滤槽(16)内部设置有生物基(20)，所述过滤槽(16)顶部设置有填料口(3)，其填料口(3)内侧固定连接有滑槽(4)，且滑槽(4)内侧设置有盖板(5)，所述过滤槽(16)右侧设置有出水口(6)，所述过滤网(10)内部设置有第一滤层(17)，且第一滤层(17)右侧固定连接有第二滤层(18)。
2.根据权利要求1所述的一种厂区污水处理循环装置，其特征在于：所述过滤网(10)为双层结构，且过滤网(10)与桶体(1)内壁呈80°夹角。
3.根据权利要求1所述的一种厂区污水处理循环装置，其特征在于：所述固定块(15)为弧形结构，且固定块(15)于桶体(1)边缘呈环形安装，且固定块(15)通过连接轴(14)与桶体(1)构成旋转活动连接结构。
4.根据权利要求1所述的一种厂区污水处理循环装置，其特征在于：所述过滤槽(16)为螺旋状结构，且过滤槽(16)分别与填料口(3)和出水口(6)构成一体成型结构。
5.根据权利要求1所述的一种厂区污水 处理循环装置，其特征在于：所述安装槽(19)为阶梯状结构，且安装槽(19)与进水口(13)之间呈无间隙连接。
说明书
一种厂区污水处理循环装置
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种厂区污水处理循环装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。通过物理作用分离、回收废水中不溶解的呈悬浮状态的污染物(包括油膜和油珠)的废水处理法，可分为重力分离法、离心分离法和筛滤截留法等。
现有技术中对污水处理的一项重要步骤是沉淀，沉淀固然有其优点，但是效率低的缺点却一览无余。
实用新型内容
本实用新型的目的在于提供一种厂区污水处理循环装置，以解决上述背景技术中提出现有技术中对污水处理的一项重要步骤是沉淀，沉淀固然有其优点，但是效率低的缺点却一览无余的问题。
为实现上述目的，本实用新型提供如下技术方案：一种厂区污水处理循环装置，包括桶体，所述桶体左侧边缘通过连接轴与固定块相连接，且桶体底部固定连接有集淤槽，所述集淤槽底部旋转连接有密封板，且集淤槽右侧设置有液压机，所述液压机底部固定连接有液压杆，且液压杆底部固定连接有支撑垫，所述桶体内部设置有进水口，且进水口内侧固定连接有安装槽，所述进水口右侧设置有过滤网，且过滤网外侧固定连接有过滤网固定板，所述过滤网右侧固定连接有过滤槽，且过滤槽内部设置有生物基，所述过滤槽顶部固定连接有填料口，其填料口内侧固定连接有滑槽，且滑槽内侧设置有盖板，所述过滤槽右侧固定连接有出水口，所述过滤网内部设置有第一滤层，且第一滤层右侧固定连接有第二滤层。
优选的，所述过滤网为双层结构，且过滤网与桶体内壁呈80°夹角。
优选的，所述固定块为弧形结构，且固定块于桶体边缘呈环形安装，且固定块通过连接轴与桶体构成旋转活动连接结构。
优选的，所述过滤槽为螺旋状结构，且过滤槽分别与填料口和出水口构成一体成型结构。
优选的，所述安装槽为阶梯状结构，且安装槽与进水口之间呈无间隙连接。
与现有技术相比，本实用新型的有益效果是：该厂区污水处理循环装置设置有螺旋状结构的过滤槽，这样可以利用水流和螺旋原理，将杂质快速分离，且可通过内部的生物基进行进一步过滤，效果更好，效率更高。该装置的过滤网为双层结构，且过滤网与桶体内壁呈80°夹角，这样使得该装置可以将过滤的泥沙集中处理，避免造成堵塞的情况，使用更安全，该装置的固定块为弧形结构，且固定块于桶体边缘呈环形安装，且固定块通过连接轴与桶体构成旋转活动连接结构，这样的排污管道可以更稳定的进行固定，避免管道脱落造成污染，该装置的过滤槽为螺旋状结构，且过滤槽分别与填料口和出水口构成一体成型结构，使得污水可以通过螺旋结构不断循环处理，处理更完全，更有效，该装置的安装槽为阶梯状结构，且安装槽与进水口之间呈无间隙连接，这样可以通过安装槽适应更多尺寸的排污管道，适应性更高。
