申请日2017.12.13
公开(公告)日2018.07.13
IPC分类号H02K5/04; H02K5/10; H02K5/24; H02K9/04; H02K11/00; H02K11/20; H02K11/25; F04B15/02; F04B17/03
摘要
本实用新型公开了一种废水污泥清理装置，包括防护座、防护箱、污泥泵、电机和安装架，所述防护座顶部通过连接架安装污泥泵，且污泥泵一端具有电机，所述污泥泵顶部通过螺栓设置防护箱，且防护箱底部通过螺杆与防护座连接，所述电机位于防护箱内，且电机顶部通过支撑杆安装支撑板，所述支撑板顶部一侧安装除尘器，且除尘器一侧安装除湿器，所述防护箱内表面通过安装片安装静电除尘器，所述电机顶部通过安装盒安装温湿度控制器，所述防护箱内一侧安装散热风扇，且温湿度控制器与散热风扇和除湿器电性相连，所述防护箱内壁设置减噪板，该种废水污泥清理装置设计合理，操作方便，稳定性好，可靠性高安全性好，适合广泛推广。
权利要求书

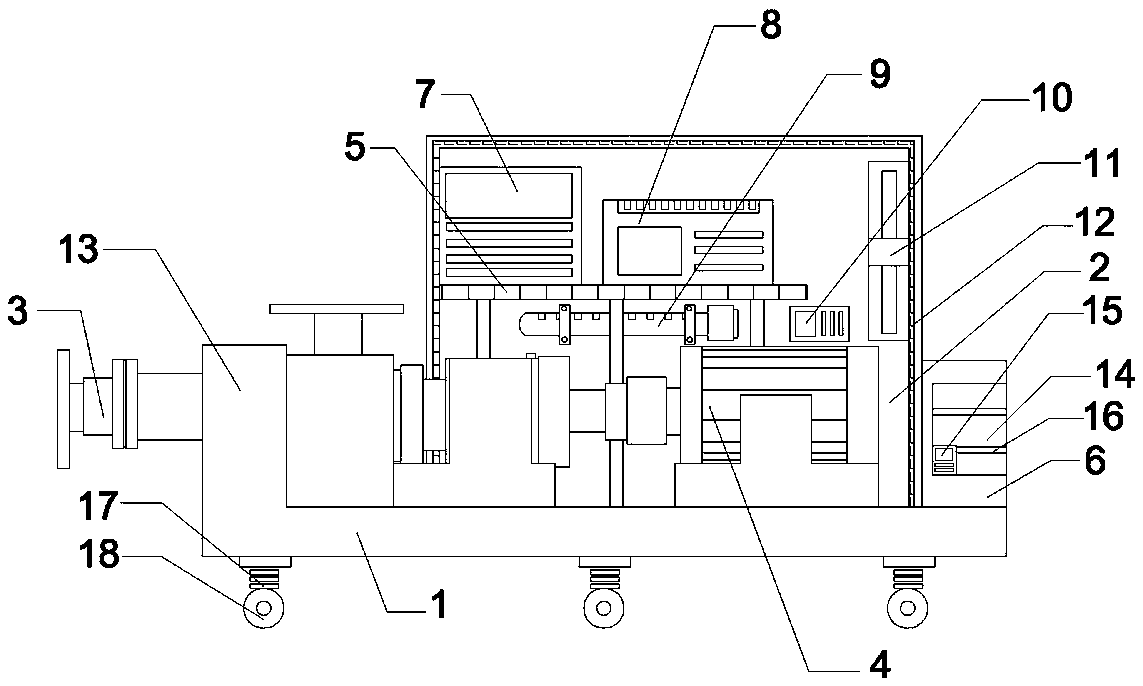

1.一种废水污泥清理装置，包括防护座(1)、防护箱(2)、污泥泵(3)、电机(4)和安装架，其特征在于，所述防护座(1)顶部通过连接架安装污泥泵(3)，且污泥泵(3)一端具有电机(4)，所述污泥泵(3)顶部通过螺栓设置防护箱(2)，且防护箱(2)底部通过螺杆与防护座(1)连接，所述电机(4)位于防护箱(2)内，且电机(4)顶部通过支撑杆安装支撑板(5)，所述支撑板(5)顶部一侧安装除尘器(7)，且除尘器(7)一侧安装除湿器(8)，所述防护箱(2)内表面通过安装片安装静电除尘器(9)，所述电机(4)顶部通过安装盒安装温湿度控制器(10)，所述防护箱(2)内一侧安装散热风扇(11)，且温湿度控制器(10)与散热风扇(11)和除湿器(8)电性相连，所述防护箱(2)内壁设置减噪板(12)，且防护箱(2)一侧设有电路箱(14)，所述电路箱(14)内顶部具有断电保护器(15)，且断电保护器(15)通过导线与电机(4)连接。
2.根据权利要求1所述的一种废水污泥清理装置，其特征在于：污泥泵(3)另一端具有抽泥管(13)，所述支撑板(5)表面设有透气孔。
3.根据权利要求1所述的一种废水污泥清理装置，其特征在于：所述防护座(1)顶部通过减震杆(17)安装滚轮(18)。
4.根据权利要求1所述的一种废水 污泥清理装置，其特征在于：所述电路箱(14)内两侧设置安装槽(16)，且电路箱(14)底部具有防潮层(6)。
5.根据权利要求1所述的一种废水污泥清理装置，其特征在于：所述散热风扇(11)一侧通过散热窗设置防尘网。
说明书
一种废水污泥清理装置
技术领域
本实用新型涉及一种清理装置，特别涉及一种废水污泥清理装置。
背景技术
废水污泥中的污泥如果长期堵塞，将极大影响废水排放的通畅性，使其工作效率极其低下，而污泥泵使比较有效的淤泥清除装置，可普通的污泥泵没有良好的防护措施，没有有效的减噪处理，为此，我们提出一种废水污泥清理装置。
发明内容
本实用新型的主要目的在于提供一种废水污泥清理装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种废水污泥清理装置，包括防护座、防护箱、污泥泵、电机和安装架，所述防护座顶部通过连接架安装污泥泵，且污泥泵一端具有电机，所述污泥泵顶部通过螺栓设置防护箱，且防护箱底部通过螺杆与防护座连接，所述电机位于防护箱内，且电机顶部通过支撑杆安装支撑板，所述支撑板顶部一侧安装除尘器，且除尘器一侧安装除湿器，所述防护箱内表面通过安装片安装静电除尘器，所述电机顶部通过安装盒安装温湿度控制器，所述防护箱内一侧安装散热风扇，且温湿度控制器与散热风扇和除湿器电性相连，所述防护箱内壁设置减噪板，且防护箱一侧设有电路箱，所述电路箱内顶部具有断电保护器，且断电保护器通过导线与电机连接。
进一步地，污泥泵另一端具有抽泥管，所述支撑板表面设有透气孔。
进一步地，所述防护座顶部通过减震杆安装滚轮。
进一步地，所述电路箱内两侧设置安装槽，且电路箱底部具有防潮层。
进一步地，所述散热风扇一侧通过散热窗设置防尘网。
与现有技术相比，本实用新型具有如下有益效果：防护座用于支撑整体装置，污泥泵用于清除污水中淤泥的功能，电机用于驱动污泥泵有效工作，防护箱可对电机进行有效的防护，支撑板便于设备在防护箱内有效安装，通过除尘器可将防护箱内的灰尘吸除，防止灰尘积累使电机运行受损，除湿器可为防护箱内进行除湿工作，减少湿气累积破坏电器设备运行，电除尘器起到良好的防静电和除尘的作用，温湿度控制器用于检测防护箱内的温湿度值，散热风扇用于为防护箱进行散热处理，减噪板可为防护箱内运行的电器进行一定的对外减噪处理，断电保护器可有效对电机的电路运行进行保护措施。
