申请日2017.12.13
公开(公告)日2018.06.29
IPC分类号C02F9/14
摘要
本实用新型提供了一种家用一体化污水净化设备，其特征在于，包括处理模块和风机模块，所述处理模块设备主体、第一隔板、第二隔板、第三隔板、第四隔板、第五隔板、微孔曝气管、气提回流管和膜组器，用于提供污水处理;所述风机模块，所述风机模块安装在所述处理模块的顶部，包括风机箱和风机，用于提供氧气和缺氧搅拌。本实用新型提供的家用一体化污水净化设备采用双级AO与高效无泡曝气技术有机结合，辅以气提回流技术，能够实现废水处理及污泥集中浓缩，使污水中的污染物得到较大程度的降解，具有出水水质稳定、规模小、运行成本低、适用范围广的特点。
权利要求书
1.一种家用一体化污水净化设备，其特征在于，包括：

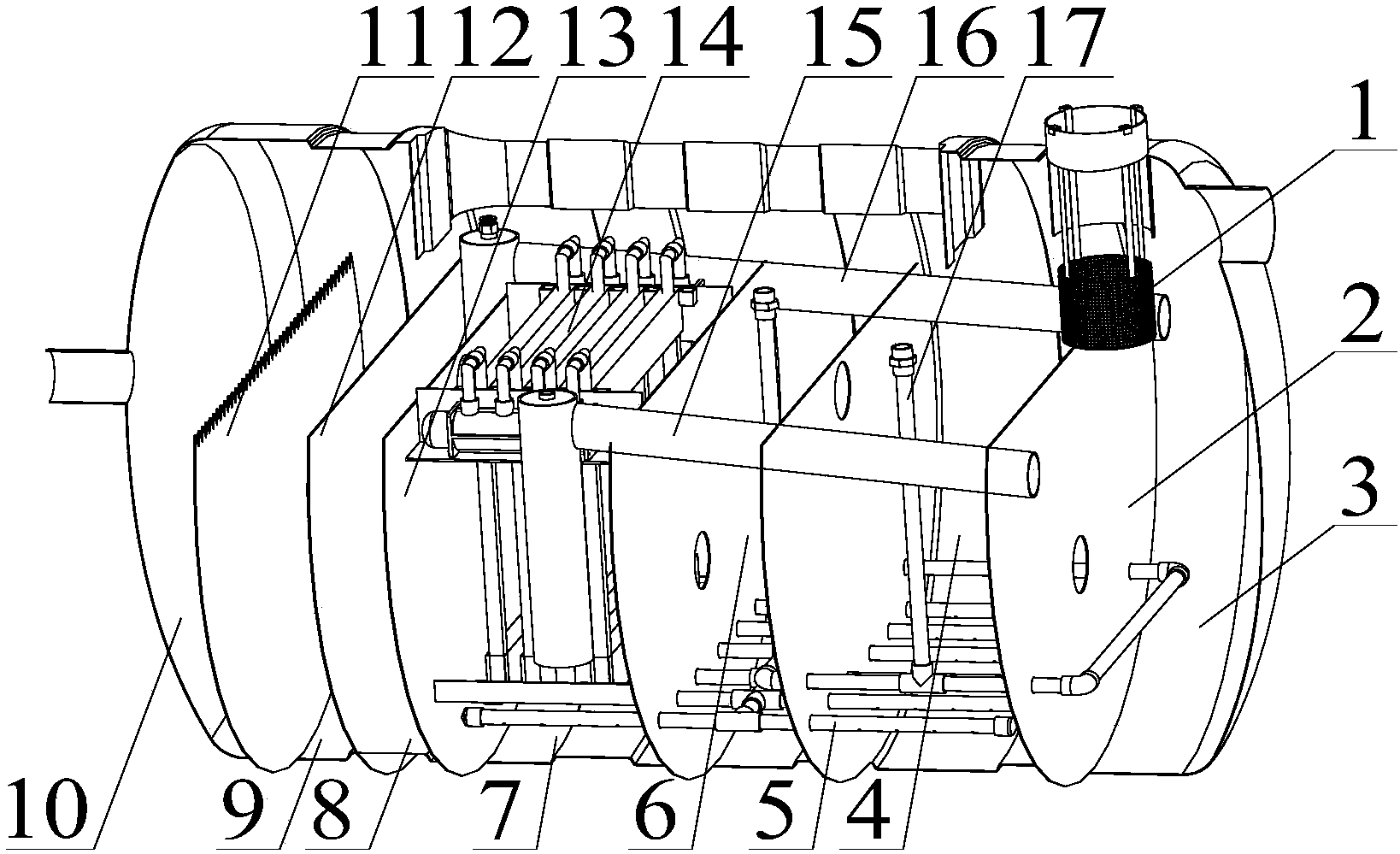

处理模块，所述处理模块包括设备主体、第一隔板、第二隔板、第三隔板、第四隔板、第五隔板、微孔曝气管、气提回流管和膜组器;所述设备主体呈圆筒状设置，左右两侧面呈弧形设置，所述设备主体用于提供安装空间;所述第一隔板安装在所述设备主体内，所述第一隔板与所述设备主体的右侧面之间形成一级缺氧池;所述第二隔板与所述第一隔板呈平行设置，所述第二隔板与所述第一隔板之间形成好氧池;所述第三隔板与所述第二隔板呈平行设置，所述第三隔板与所述第二隔板之间形成二级缺氧池;所述第四隔板与所述第三隔板呈平行设置，所述第四隔板与所述第三隔板之间形成疏水性无泡曝气膜池;所述第五隔板与所述第四隔板呈平行设置，所述第五隔板与所述第四隔板之间形成沉淀池;所述第五隔板与所述设备主体的左侧面之间形成清水池;所述微孔曝气管包括导气管和多个曝气管，所述导气管安装在所述二级缺氧池内，多个所述曝气管与所述导气管相连，所述曝气管左侧位于所述疏水性无泡曝气膜池内，所述曝气管右侧位于所述好氧池内，所述曝气管上设有多个曝气孔，所述曝气孔分别位于所述疏水性无泡曝气膜池和所述好氧池内;所述气提回流管与风机相连，用于回流污泥;所述膜组器安装在所述疏水性无泡曝气膜池内，用于为好氧微生物提供曝气充氧;
风机模块，所述风机模块安装在所述处理模块的顶部，所述风机模块包括风机箱和所述风机，所述风机箱用于提供安装空间，所述风机安装在所述风机箱内，所述风机分别与所述微孔曝气管、所述气提回流管相连，用于提供空气。
2.根据权利要求1所述的家用一体化污水 净化设备，其特征在于：
所述设备主体包括进水口和出水口，所述进水口位于所述设备主体的顶部，用于提供污水入口;所述出水口位于所述设备主体的左侧面上，用于出水。
3.根据权利要求2所述的家用一体化污水净化设备，其特征在于，还包括：
提栏格栅，所述提栏格栅安装在所述进水口上，用于提供污水过滤。
4.根据权利要求1或2所述的家用一体化污水净化设备，其特征在于：
所述膜组器设有多组平行设置的安装架，所述安装架上设有疏水性PVDF膜。
5.根据权利要求1或2所述的家用一体化污水净化设备，其特征在于，还包括：
第六隔板，所述第六隔板安装在所述沉淀池内，所述第六隔板与所述第四隔板呈平行设置，所述第六隔板与所述第四隔板之间形成预沉淀池。
6.根据权利要求5所述的家用一体化污水净化设备，其特征在于：
所述气提回流管包括第一气提回流管和第二气提回流管，所述第一气提回流管一端与所述预沉淀池相连，另一端与所述一级缺氧池相连;所述第二气提回流管一端与所述疏水性无泡曝气膜池相连，另一端与所述一级缺氧池相连。
7.根据权利要求6所述的家用一体化污水净化设备，其特征在于：
所述第一隔板、所述第三隔板和所述第六隔板中部设有圆孔;所述第二隔板和所述第四隔板上部设有圆孔;所述第五隔板顶部设有锯齿。
8.根据权利要求1或2所述的家用一体化污水净化设备，其特征在于，还包括：
搅拌架，所述搅拌架安装在所述设备主体内，并与所述第一隔板、所述第二隔板相连，用于提供搅拌。
9.根据权利要求1或2所述的家用一体化污水净化设备，其特征在于，还包括：
四个支架，四个所述支架安装在所述设备主体的底部，用于提供支撑。
10.根据权利要求9所述的家用一体化污水净化设备，其特征在于：
所述支架和所述设备主体采用热塑性弹性体材料制成。
说明书
一种家用一体化污水净化设备
技术领域
本实用新型属于污水处理领域，具体而言，涉及一种家用一体化污水净化设备。
背景技术
目前我国有250多万自然村，村庄人口约7.6亿，96%的村庄没有排水管道及污水处理系统，对于偏远地区分散的农村地区，铺设管网复杂、投资巨大，因此目前大多数农村都没有排道和污水处理系统，污水处理率低，大部分生活污水都随意排放或直接进入河流，生活污水已成为目前农村水体污染的主要污染源之一，使农村地区环境状况日益恶化，环境质量明显下降，直接威胁着广大农民群众的生存环境与身体健康，制约了农村经济的健康发展。此外农村地区污水量日变化系数大、地形复杂，布局分散，管网建设成本高、难度大，难以像城市一样进行污水收集，建设水厂或采用中型一体化设备集中处理。目前市场上一体化污水处理设备种类繁多，大多处理量在10-100吨，不适合农村分户使用，农村分户处理使用最多的产品为日本净化槽及国产净化槽产品，日本净化槽采用MBR技术，设备投资及运行费用高，在中国广大农村地区难以推广，为适应国情，国内衍生出一批国产净化槽产品，大部分采用传统的生化工艺，存在能量利用率低、处理效率低，出水水质不稳定等问题。
由以上分析可知，现有污水净化设备存在以下不足：
1、现有污水净化设备采用传统生化工艺，出水水质不稳定;
2、现有污水净化设备处理量大，设备规模大，运行成本高，不适合农村分户使用。
实用新型内容
本实用新型提供了一种家用一体化污水净化设备，能有效解决现有污水净 化设备出水水质不稳定的问题，同时还能解决现有污水净化设备规模大、运行成本高的问题。
为了解决以上问题，本实用新型提供了一种家用一体化污水净化设备，技术方案如下：
一种家用一体化污水净化设备，其特征在于：包括处理模块和风机模块，所述处理模块包括设备主体、第一隔板、第二隔板、第三隔板、第四隔板、第五隔板、微孔曝气管、气提回流管和膜组器;所述设备主体呈圆筒状设置，左右两侧面呈弧形设置，所述设备主体用于提供安装空间;所述第一隔板安装在所述设备主体内，所述第一隔板与所述设备主体的右侧面之间形成一级缺氧池;所述第二隔板与所述第一隔板呈平行设置，所述第二隔板与所述第一隔板之间形成好氧池;所述第三隔板与所述第二隔板呈平行设置，所述第三隔板与所述第二隔板之间形成二级缺氧池;所述第四隔板与所述第三隔板呈平行设置，所述第四隔板与所述第三隔板之间形成疏水性无泡曝气膜池;所述第五隔板与所述第四隔板呈平行设置，所述第五隔板与所述第四隔板之间形成沉淀池;所述第五隔板与所述设备主体的左侧面之间形成清水池;所述微孔曝气管包括导气管和多个曝气管，所述导气管安装在所述二级缺氧池内，多个所述曝气管与所述导气管相连，所述曝气管左侧位于所述疏水性无泡曝气膜池内，所述曝气管右侧位于所述好氧池内，所述曝气管上设有多个曝气孔，所述曝气孔分别位于所述疏水性无泡曝气膜池和所述好氧池内;所述气提回流管与风机相连，用于回流污泥;所述膜组器安装在所述疏水性无泡曝气膜池内，用于为好氧微生物提供曝气充氧;所述风机模块安装在所述处理模块的顶部，所述风机模块包括风机箱和所述风机，所述风机箱用于提供安装空间，所述风机安装在所述风机箱内，所述风机分别与所述微孔曝气管、所述气提回流管相连，用于提供空气。
如上述的家用一体化污水净化设备，进一步优选为：所述设备主体包括进水口和出水口，所述进水口位于所述设备主体的顶部，用于提供污水入口;所述出水口位于所述设备主体的左侧面上，用于出水。
如上述的家用一体化污水净化设备，进一步优选为：还包括提栏格栅，所述提栏格栅安装在所述进水口上，用于提供污水过滤。
如上述的家用一体化污水净化设备，进一步优选为：所述膜组器设有多组平行设置的安装架，所述安装架上设有疏水性PVDF膜。
如上述的家用一体化污水净化设备，进一步优选为：还包括第六隔板，所述第六隔板安装在所述沉淀池内，所述第六隔板与所述第四隔板呈平行设置，所述第六隔板与所述第四隔板之间形成预沉淀池。
如上述的家用一体化污水净化设备，进一步优选为：所述气提回流管包括第一气提回流管和第二气提回流管，所述第一气提回流管一端与所述预沉淀池相连，另一端与所述一级缺氧池相连;所述第二气提回流管一端与所述疏水性无泡曝气膜池相连，另一端与所述一级缺氧池相连。
如上述的家用一体化污水净化设备，进一步优选为：所述第一隔板、所述第三隔板和所述第六隔板中部设有圆孔;所述第二隔板和所述第四隔板上部设有圆孔;所述第五隔板顶部设有锯齿。
如上述的家用一体化污水净化设备，进一步优选为：还包括搅拌架，所述搅拌架安装在所述设备主体内，并与所述第一隔板、所述第二隔板相连，用于提供搅拌。
如上述的家用一体化污水净化设备，进一步优选为：还包括四个支架，四个所述支架安装在所述设备主体的底部，用于提供支撑。
如上述的家用一体化污水净化设备，进一步优选为：所述支架和所述设备主体采用热塑性弹性体材料制成。
分析可知，与现有技术相比，本实用新型的优点和有益效果在于：
1、本实用新型提供的家用一体化污水净化设备通过双级AO与高效无泡曝气技术有机结合，通过合理的空间分隔使其内部形成缺氧和好氧相交替的功能区，并通过无泡曝气技术进行供氧，采用气提回流技术实现污泥回流及污泥集中浓缩，使污水中的污染物得到较大程度的降解，从而使得本实用新型具有出水水质稳定、规模小、运行成本低的特点。
2、本实用新型提供的家用一体化污水净化设备通过设置热塑性弹性体材料的设备主体，能够有效避免物理磕碰和化学腐蚀对设备的损害，可以埋入地下或置于地面，适用于农村、学校、景区等未入管网的偏远地区及缺水地区的生活污水处理及回用，能耗低、抗冲击、操作简单、免维护，使得本实用新型 具有适用范围广的特点。
3、本实用新型提供的家用一体化污水净化设备通过设置高度模块化的处理模块和风机模块，可任意组合，安装快捷，美观实用，价格低廉，便于工厂批量生产，从而使得本实用新型具有安装便捷、便于生产的特点。
