申请日2018.01.17
公开(公告)日2018.11.09
IPC分类号C02F1/00; A01M29/06; C02F103/16
摘要
本实用新型提供一种碱性挂镀锌实验生产线废水处理装置，包括浮块、防水电机、转轴、飘带、弹力绳、滑杆、支撑座、通槽以及旋钮，所述浮块安置在曝晒池内部，所述防水电机装配在浮块上端面，所述转轴安装在防水电机上端，所述飘带固定在转轴环形侧面上侧，该设计实现驱赶鸟类的功能，所述弹力绳固定在浮块外端，所述滑杆装配在弹力绳外端，所述支撑座固定在曝晒池上端面，所述通槽开设在支撑座外端，且通槽内装配有滑杆，所述旋钮设置在支撑座外侧，所述滑杆外端穿过支撑座与旋钮相连接，该设计实现了防护功能，本实用新型操作简单，驱鸟效果好，防护性强，安全性好，实用性强。
权利要求书

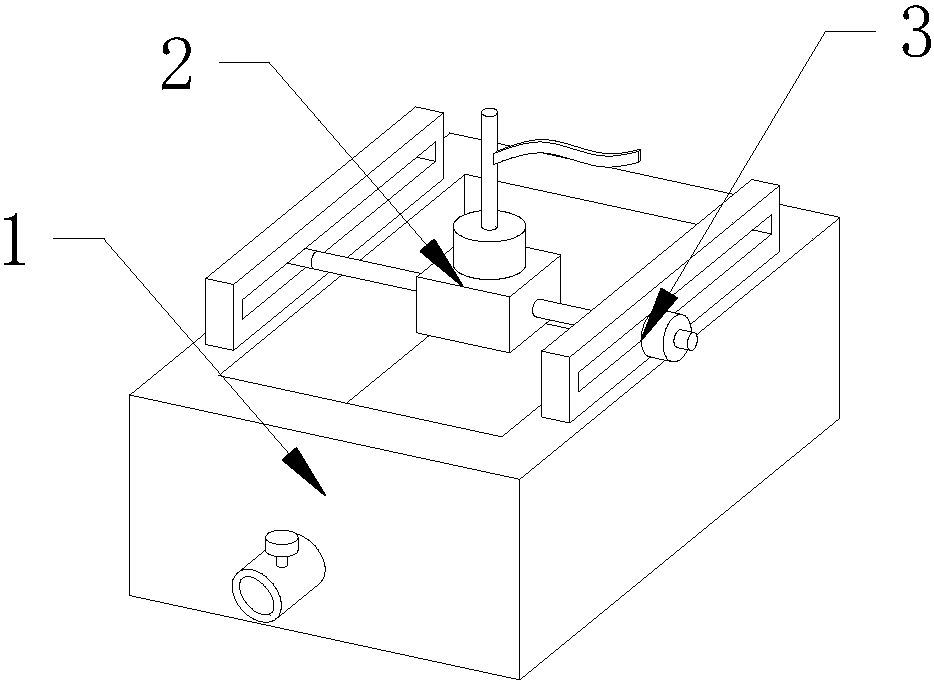

1.一种碱性挂镀锌实验生产线废水处理装置，包括曝晒池(1)、驱鸟机构(2)以及防护机构(3)，其特征在于：所述驱鸟机构(2)安装在曝晒池(1)内部，所述防护机构(3)装配在曝晒池(1)上端面;
所述驱鸟机构(2)包括浮块(21)、防水电机(22)、转轴(23)以及飘带(24)，所述浮块(21)安置在曝晒池(1)内部，所述防水电机(22)装配在浮块(21)上端面，所述转轴(23)安装在防水电机(22)上端，所述飘带(24)固定在转轴(23)环形侧面上侧;
所述防护机构(3)包括弹力绳(31)、滑杆(32)、支撑座(33)、通槽(34)以及旋钮(35)，所述弹力绳(31)固定在浮块(21)外端，所述滑杆(32)装配在弹力绳(31)外端，所述支撑座(33)固定在曝晒池(1)上端面，所述通槽(34)开设在支撑座(33)外端，且通槽(34)内装配有滑杆(32)，所述旋钮(35)设置在支撑座(33)外侧，所述滑杆(32)外端穿过支撑座(33)与旋钮(35)相连接。
2.根据权利要求1所述的一种碱性挂镀锌实验生产线废水处理装置，其特征在于：所述防护机构(3)设有两组，两组所述防护机构(3)结构相同，两组所述防护机构(3)对称安装在曝晒池(1)上端面。
3.根据权利要求1所述的一种碱性挂镀锌实验生产线废水处理装置，其特征在于：所述防水电机(22)通过联轴器与转轴(23)相连接，所述转轴(23)通过螺钉与飘带(24)相连接。
4.根据权利要求1所述的一种碱性挂镀锌实验生产线废水处理装置，其特征在于：所述滑杆(32)环形侧面外侧加工有外螺纹，所述旋钮(35)内端加工有螺纹孔，所述滑杆(32)通过外螺纹装配在螺纹孔内。
5.根据权利要求1所述的一种碱性挂镀锌实验生产线废水处理装置，其特征在于：所述旋钮(35)环形侧面安装有防滑套。
6.根据权利要求1所述的一种碱性挂镀锌实验生产线废水处理装置，其特征在于：所述曝晒池(1)前端面安装有出水管，且出水管与曝晒池(1)连接处设有密封圈，且出水管环形侧面装配截止阀。
说明书
一种碱性挂镀锌实验生产线废水处理装置
技术领域
本实用新型是一种碱性挂镀锌实验生产线废水处理装置，属于废水处理技术设备领域。
背景技术
镀锌是指在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术，锌易溶于酸，也能溶于碱，故称它为两性金属，锌在干燥的空气中几乎不发生变化，在潮湿的空气中，锌表面会生成碱式碳酸锌膜，在含二氧化硫、硫化氢以及海洋性气氛中，锌的耐蚀性较差，尤其在高温高湿含有机酸的气氛里，锌镀层极易被腐蚀。
现有技术中，碱性挂镀锌实验生产线废水处理装置依然存在许多不足之处，其缺少驱鸟功能，造成鸟类误饮废水后出现中毒死亡的情况，在利用飘带驱赶鸟类时，缺少浮块的防护功能，容易出现因风吹造成浮块倾斜甚至翻倒的情况，安全性低，所以需要一种碱性挂镀锌实验生产线废水处理装置来解决以上问题。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种碱性挂镀锌实验生产线废水处理装置，以解决上述背景技术中提出的问题，本实用新型操作简单，驱鸟效果好，防护性强，安全性好，实用性强。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种碱性挂镀锌实验生产线废水处理装置，包括曝晒池、驱鸟机构以及防护机构，所述驱鸟机构安装在曝晒池内部，所述防护机构装配在曝晒池上端面，所述驱鸟机构包括浮块、防水电机、转轴以及飘带，所述浮块安置在曝晒池内部，所述防水电机装配在浮块上端面，所述转轴安装在防水电机上端，所述飘带固定在转轴环形侧面上侧，所述防护机构包括弹力绳、滑杆、支撑座、通槽以及旋钮，所述弹力绳固定在浮块外端，所述滑杆装配在弹力绳外端，所述支撑座固定在曝晒池上端面，所述通槽开设在支撑座外端，且通槽内装配有滑杆，所述旋钮设置在支撑座外侧，所述滑杆外端穿过支撑座与旋钮相连接。
进一步地，所述防护机构设有两组，两组所述防护机构结构相同，两组所述防护机构对称安装在曝晒池上端面。
进一步地，所述防水电机通过联轴器与转轴相连接，所述转轴通过螺钉与飘带相连接。
进一步地，所述滑杆环形侧面外侧加工有外螺纹，所述旋钮内端加工有螺纹孔，所述滑杆通过外螺纹装配在螺纹孔内。
进一步地，所述旋钮环形侧面安装有防滑套。
进一步地，所述曝晒池前端面安装有出水管，且出水管与曝晒池连接处设有密封圈，且出水管环形侧面装配截止阀。
本实用新型的有益效果：本实用新型的一种碱性挂镀锌实验生产线废水处理装置，因本实用新型添加了浮块、防水电机、转轴以及飘带，该设计实现驱赶鸟类的功能，达到了保护鸟类安全的目的，避免鸟类误饮废水后出现中毒身亡的情况发生，解决了传统碱性挂镀锌实验生产线废水处理装置中，因缺少驱鸟功能，造成鸟类误饮废水后中毒身亡的问题。
因本实用新型添加了弹力绳、滑杆、支撑座、通槽以及旋钮，该设计实现了防护功能，提高了浮块的稳定性，提高了驱鸟效果，延长防水电机的使用寿命，解决了利用浮夸以及防水电机等实现驱鸟功能时，因缺少防护功能，造成风吹动浮块，导致浮块倾斜甚至翻倒，并造成防水电机侧翻，影响使用的问题。
因添加了联轴器，该设计实现了转轴的转动，因添加了螺钉，该设计便于安装飘带，因添加了外螺纹以及螺纹孔，该设计方便安装旋钮，便于将滑杆安装在通槽内，因添加了出水管，该设计实现了废水排放的功能，因添加了密封圈，该设计提高了密封性，因添加了截止阀，该设计实现了出水管的开启与关闭，本实用新型操作简单，驱鸟效果好，防护性强，安全性好，实用性强。
