申请日2018.01.17
公开(公告)日2018.11.02
IPC分类号B08B3/02; B08B3/14; B08B1/04; B08B13/00
摘要
本实用新型公开了一种带有废水回收功能的粽叶清洗机，包括清洗腔、防护罩、进料板、出料板和清洁辊，所述清洗腔一侧设置有进料板，所述清洗腔另一侧设置有出料板，所述清洗腔外侧设置有防护罩，所述清洗腔内部设置有清洁辊，所述清洗腔下方设置有集水斗，所述集水斗下方设置有回收箱，所述回收箱一侧设置有出水管，所述出水管一端连接有过滤器，所述过滤器一端连接有循环管，所述循环管上方连接有进水管，所述进水管一端连接有清洗喷头。本实用新型结构简单，设计新颖，通过设置的集水斗和回收箱，能够将粽叶清洗所用的水进行收集，完成水资源的回收，便于再次利用，避免水资源的浪费，对环境保护形成积极影响，具有很好的推广价值。
权利要求书

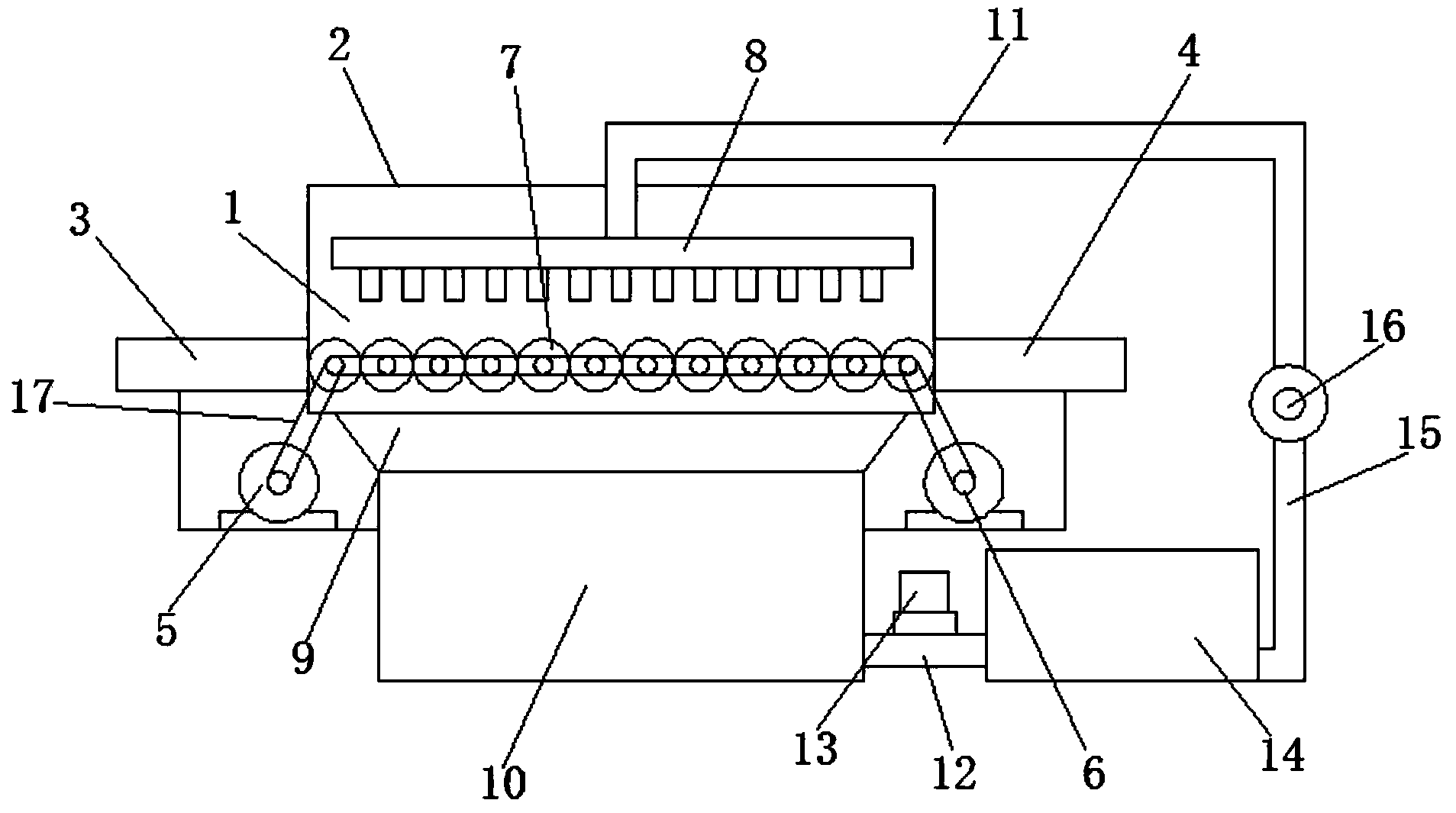

1.一种带有废水回收功能的粽叶清洗机，包括清洗腔(1)、防护罩(2)、进料板(3)、出料板(4)和清洁辊(7)，所述清洗腔(1)一侧设置有进料板(3)，所述清洗腔(1)另一侧设置有出料板(4)，所述清洗腔(1)外侧设置有防护罩(2)，所述清洗腔(1)内部设置有清洁辊(7)，其特征在于：所述清洗腔(1)下方设置有集水斗(9)，所述集水斗(9)下方设置有回收箱(10)，所述回收箱(10)一侧设置有出水管(12)，所述出水管(12)一端连接有过滤器(14)，所述过滤器(14)一端连接有循环管(15)，所述循环管(15)上方连接有进水管(11)，所述进水管(11)一端连接有清洗喷头(8)，所述过滤器(14)内部一侧设置有沙子过滤层(18)，所述沙子过滤层(18)一侧设置有活性炭过滤层(19)，所述活性炭过滤层(19)一侧设置有纱布过滤层(20)，所述纱布过滤层(20)一侧设置有鹅卵石过滤层(21)。
2.根据权利要求1所述的一种带有废水回收功能的粽叶清洗机，其特征在于：所述清洁辊(7)一端通过传动皮带(17)连接有一号电机(5)，所述清洁辊(7)另一端通过传动皮带(17)连接有二号电机(6)。
3.根据权利要求1所述的一种带有废水回收功能的粽叶清洗机，其特征在于：所述出水管(12)上方设置有增压泵(13)。
4.根据权利要求1所述的一种带有废水回收功能的粽叶清洗机，其特征在于：所述进水管(11)外侧设置有循环泵(16)。
5.根据权利要求1所述的一种带有废水回收功能的粽叶清洗机，其特征在于：所述沙子过滤层(18)、活性炭过滤层(19)、纱布过滤层(20)和鹅卵石过滤层(21)之间均设置有透水隔板(22)。
说明书
一种带有废水回收功能的粽叶清洗机
技术领域
本实用新型涉及一种清洗设备，特别涉及一种带有废水回收功能的粽叶清洗机。
背景技术
粽叶有工人手工将粽叶喂入设备，进入上、下二层毛刷辊洗刷，由于第一组毛刷与后六组毛由有一定的速差，清洗时粽叶后端形成一定的拉力，从而模拟了人的动作，达到一次完成粽叶两面清洗的目的，大大提高了清洗效率，降低人工成本。
但是，传统的粽叶清洗机，对于水资源消耗量极大，这势必是对水资源的一种浪费，虽然现有的粽叶清洗机带有污水回收功能，但是回收量较小，无法与用水量匹配，所以容易造成溢流，为此，我们提出一种带有废水回收功能的粽叶清洗机。
实用新型内容
本实用新型的主要目的在于提供一种带有废水回收功能的粽叶清洗机，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种带有废水回收功能的粽叶清洗机，包括清洗腔、防护罩、进料板、出料板和清洁辊，所述清洗腔一侧设置有进料板，所述清洗腔另一侧设置有出料板，所述清洗腔外侧设置有防护罩，所述清洗腔内部设置有清洁辊，所述清洗腔下方设置有集水斗，所述集水斗下方设置有回收箱，所述回收箱一侧设置有出水管，所述出水管一端连接有过滤器，所述过滤器一端连接有循环管，所述循环管上方连接有进水管，所述进水管一端连接有清洗喷头，所述过滤器内部一侧设置有沙子过滤层，所述沙子过滤层一侧设置有活性炭过滤层，所述活性炭过滤层一侧设置有纱布过滤层，所述纱布过滤层一侧设置有鹅卵石过滤层。
进一步地，所述清洁辊一端通过传动皮带连接有一号电机，所述清洁辊另一端通过传动皮带连接有二号电机。
进一步地，所述出水管上方设置有增压泵。
进一步地，所述进水管外侧设置有循环泵。
进一步地，所述沙子过滤层、活性炭过滤层、纱布过滤层和鹅卵石过滤层之间均设置有透水隔板。
与现有技术相比，本实用新型具有如下有益效果：该种带有废水回收功能的粽叶清洗机：
1、通过设置的集水斗和回收箱，能够将粽叶清洗所用的水进行收集，完成水资源的回收，便于再次利用，避免水资源的浪费，对环境保护形成积极影响，通过设置的循环管和循环泵，能够及时将处理后的水进行重新利用，达到水资源的循环使用。
2、通过设置的过滤器，能够有效将清洗后的用水进行过滤，通过设置的沙子过滤层、活性炭过滤层、纱布过滤层和鹅卵石过滤层，能够将污水进行有效的过滤，去除水中杂质，以便于水资源的回收再利用。
3、通过设置的增压泵，能够确保污水的流速，增加过滤效果，通过设置的防护罩，能够防止清洗用水的喷溅，同时也能阻挡外界脏污进入到清洗腔内部，对粽叶造成污染，通过设置的清洁辊和清洗喷头，能够对粽叶进行全方位的清洗，确保粽叶的洁净度。
4、通过设置的一号电机和二号电机，能够对清洁辊提供动力，确保粽叶在清洗腔内部的前行，通过设置的传动皮带，能够有效增加传动效率，降低机械损耗。
