申请日2017.12.13
公开(公告)日2018.05.29
IPC分类号C02F9/00; E03B1/04; E03C1/12; E03C1/122; E03C1/264
摘要
本发明公开了一种厨房废水处理回收利用装置，包括机箱，所述机箱内腔顶部的背面通过转轴活动连接有传送带，所述机箱底部的右侧固定连接有集水池，所述集水池的内腔从上至下依次活动连接有石英砂层、活性炭层和改性煤渣层。该厨房废水处理回收利用装置，通过传送带、集水池、石英砂层、活性炭层和改性煤渣层的设置，共同构建了一个污水过滤装置，通过水源净化器、第二水管、水源检测器、回流泵和回流管的设置，共同构建了一个可以往复循环的污水检测处理装置，以上结构的配合，满足了管道不会堵塞，污水净化度高，处理效果明显的目的，解决了管道会堵塞，污水净化度底，处理效果不明显的问题。
权利要求书

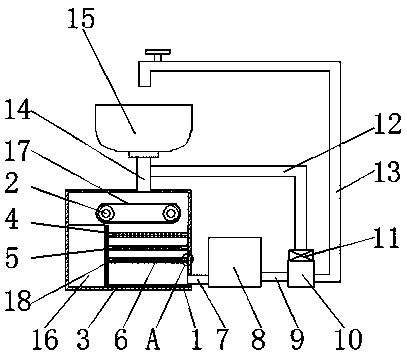

1.一种厨房废水处理回收利用装置，包括机箱，其特征在于：所述机箱内腔顶部的背面通过转轴活动连接有传送带，所述机箱底部的右侧固定连接有集水池，所述集水池的内腔从上至下依次活动连接有石英砂层、活性炭层和改性煤渣层，所述集水池底座的右侧连通有第一水管，所述第一水管的右侧连通有水源净化器，所述水源净化器的右侧连通有第二水管，所述第二水管的右侧连通有水源检测器，所述水源检测器的顶部连通有回流泵，所述回流泵的顶部连通有回流管，所述水源检测器的右侧连通有出水管。
2.根据权利要求1所述的一种厨房废水处理回收利用装置，其特征在于：所述机箱内腔的顶部连通有下水管，所述下水管的顶部通过固定件连通有洗菜槽，所述回流管远离回流泵的一端与下水管连通，所述出水管远离水源检测器的一端延伸至洗菜槽的正上方，所述出水管的顶部连通有出水开关。
3.根据权利要求1所述的一种厨房废水处理回收利用装置，其特征在于：所述机箱内腔底部的左侧固定连接有垃圾桶，所述垃圾桶位于传送带下方的左侧，所述传送带的表面设置有菜渣过滤网。
4.根据权利要求1所述的一种厨房废水处理回收利用装置，其特征在于：所述集水池的两侧均活动连接有卡扣，所述石英砂层、活性炭层和改性煤渣层的两侧均开设配合卡扣使用的孔洞。
说明书
一种厨房废水处理回收利用装置
技术领域
本发明涉及污水 处理设备技术领域，具体为一种厨房废水处理回收利用装置。
背景技术
世界环保产业年产值高达6000亿美元，被誉为发展潜力巨大的“朝阳产业”，专家预测，今年我国环保机械制造业总产值将达到500亿-600亿元人民币，年增长为12%-16%，在我国的环保投资中，环保机械占据着重要地位，环保机械制造业未来空间广阔。
厨房是指可以在其内部准备食物并进行烹饪的房间，随着科学技术的发展，厨房的功能越来越多，随着人们环保意识的逐渐加强，对于家庭厨房污水处理也越来越重视，当我们洗菜后，菜叶残渣容易掉进管道内，造成管道堵塞，而家用污水处理器大部分设备因为净化度不高，处理效果不明显，对老百姓的身心健康带来巨大的危害。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种厨房废水处理回收利用装置，具备管道不会堵塞，污水净化度高，处理效果明显等优点，解决了管道会堵塞，污水净化度底，处理效果不明显的问题。
(二)技术方案
为实现上述管道不会堵塞，污水净化度高，处理效果明显的目的，本发明提供如下技术方案：一种厨房废水处理回收利用装置，包括机箱，所述机箱内腔顶部的背面通过转轴活动连接有传送带，所述机箱底部的右侧固定连接有集水池，所述集水池的内腔从上至下依次活动连接有石英砂层、活性炭层和改性煤渣层，所述集水池底座的右侧连通有第一水管，所述第一水管的右侧连通有水源净化器，所述水源净化器的右侧连通有第二水管，所述第二水管的右侧连通有水源检测器，所述水源检测器的顶部连通有回流泵，所述回流泵的顶部连通有回流管，所述水源检测器的右侧连通有出水管。
优选的，所述机箱内腔的顶部连通有下水管，所述下水管的顶部通过固定件连通有洗菜槽，所述回流管远离回流泵的一端与下水管连通，所述出水管远离水源检测器的一端延伸至洗菜槽的正上方，所述出水管的顶部连通有出水开关。
优选的，所述机箱内腔底部的左侧固定连接有垃圾桶，所述垃圾桶位于传送带下方的左侧，所述传送带的表面设置有菜渣过滤网。
优选的，所述集水池的两侧均活动连接有卡扣，所述石英砂层、活性炭层和改性煤渣层的两侧均开设配合卡扣使用的孔洞。
(三)有益效果
与现有技术相比，本发明提供了一种厨房废水处理回收利用装置，具备以下有益效果：
1、该厨房废水处理回收利用装置，通过传送带、集水池、石英砂层、活性炭层和改性煤渣层的设置，共同构建了一个污水过滤装置，通过水源净化器、第二水管、水源检测器、回流泵和回流管的设置，共同构建了一个可以往复循环的污水检测处理装置，以上结构的配合，满足了管道不会堵塞，污水净化度高，处理效果明显的目的，解决了管道会堵塞，污水净化度底，处理效果不明显的问题。
2、该厨房废水处理回收利用装置，通过出水管和洗菜槽的设置，可以使经过水源检测器检测合格后的水源，再次利用，通过垃圾桶的设置，可以在经过传送带和菜渣过滤网后，可以对菜叶进行收集后集中处理，通过卡扣的设置，可以使石英砂层、活性炭层和改性煤渣层，在使用后拿出进行冲洗，防止细菌的滋生。
