申请日2018.01.17
公开(公告)日2018.09.28
IPC分类号C02F1/26; C07D207/267
摘要
本实用新型公开了一种回收废水种低浓度N‑甲基吡咯烷酮的萃取装置，包括萃取罐、进料管、进液管、出料管、电机支架、转动电机、第一锥齿轮、转轴、第二锥齿轮、第三锥齿轮、第四锥齿轮、第五锥齿轮、第六锥齿轮、第一搅拌辊、第二搅拌辊、温度传感器和PLC控制器，所述萃取罐顶部一侧固定有进料管，且萃取罐顶部另一侧固定有进液管，所述萃取罐底部中间固定有出料管，所述进料管、进液管和出料管顶端均安装有电磁阀，此回收废水种低浓度N‑甲基吡咯烷酮的萃取装置，通过第一搅拌辊和第二搅拌辊的转动，加速废水溶液与芳香烃萃取液的融合，方便芳香烃萃取液对废水溶液中的N‑甲基吡咯烷酮进行溶解，方便废水溶液中的N‑甲基吡咯烷酮进行萃取。
权利要求书

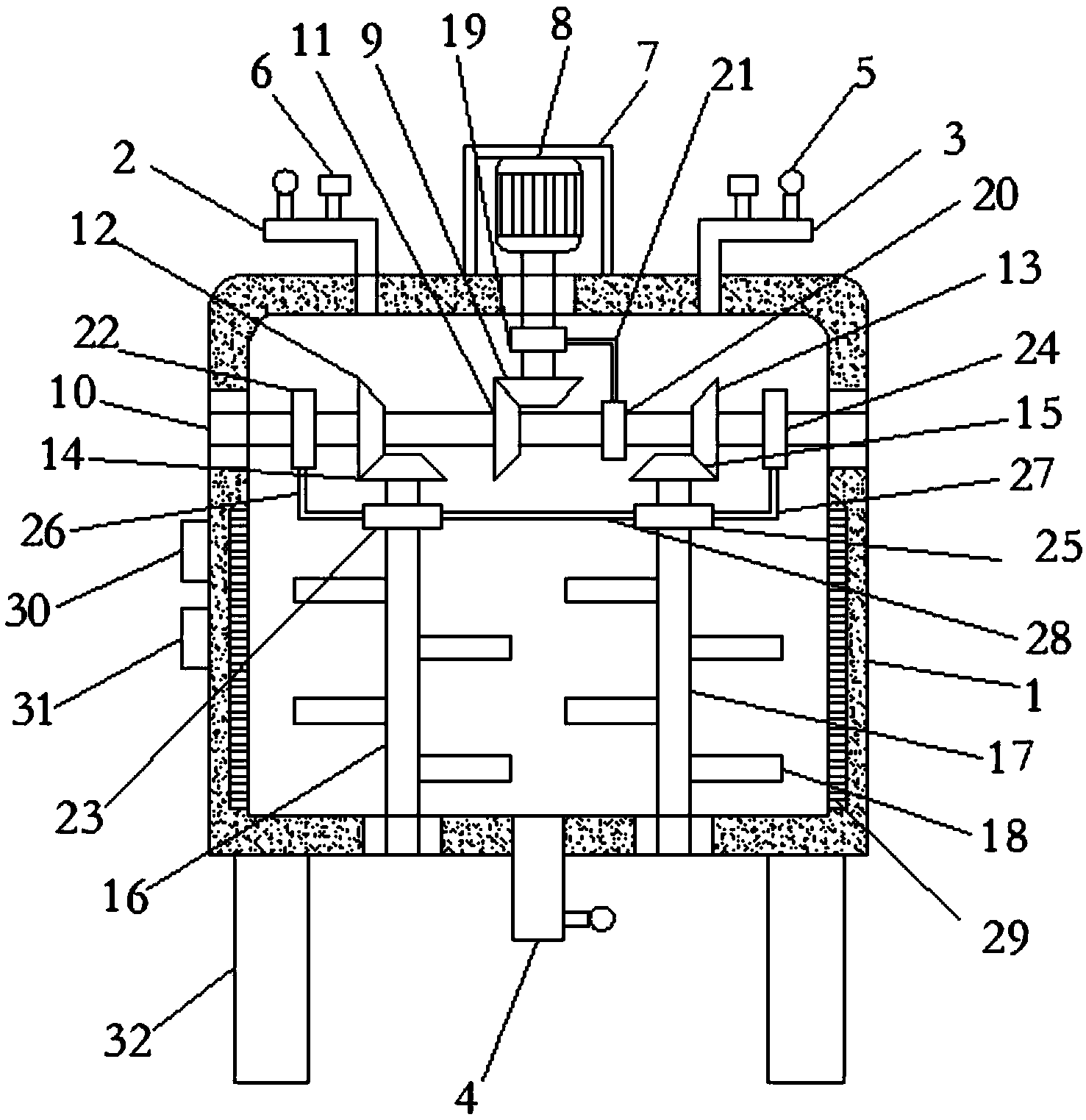

1.一种回收废水种低浓度N-甲基吡咯烷酮的萃取装置，包括萃取罐(1)、进料管(2)、进液管(3)、出料管(4)、电机支架(7)、转动电机(8)、第一锥齿轮(9)、转轴(10)、第二锥齿轮(11)、第三锥齿轮(12)、第四锥齿轮(13)、第五锥齿轮(14)、第六锥齿轮(15)、第一搅拌辊(16)、第二搅拌辊(17)、电阻加热丝(29)、温度传感器(30)和PLC控制器(31)，其特征在于：所述萃取罐(1)顶部一侧固定有进料管(2)，且萃取罐(1)顶部另一侧固定有进液管(3)，所述萃取罐(1)底部中间固定有出料管(4)，所述进料管(2)、进液管(3)和出料管(4)顶端均安装有电磁阀(5)，所述进料管(2)和进液管(3)表面位于电磁阀(5)一侧均安装有流量计(6)，所述萃取罐(1)顶部中间固定有电机支架(7)，所述电机支架(7)内固定有转动电机(8)，所述转动电机(8)输出轴穿过萃取罐(1)与第一锥齿轮(9)固定连接，且转动电机(8)输出轴通过轴承与萃取罐(1)转动连接，所述萃取罐(1)内部设有转轴(10)，且转轴(10)两端均通过轴承与萃取罐(1)两侧内壁转动连接，所述转轴(10)中间固定有第二锥齿轮(11)，且第二锥齿轮(11)与第一锥齿轮(9)啮合连接，所述转轴(10)一端外侧固定有第三锥齿轮(12)，且转轴(10)另一端外侧固定有第四锥齿轮(13)，所述第三锥齿轮(12)啮合连接有第五锥齿轮(14)，所述第四锥齿轮(13)啮合连接有第六锥齿轮(15)，所述第五锥齿轮(14)底部固定有第一搅拌辊(16)，且第一搅拌辊(16)远离第五锥齿轮(14)的一端通过轴承与萃取罐(1)内底部转动连接，所述第六锥齿轮(15)底部固定有第二搅拌辊(17)，且第二搅拌辊(17)远离第六锥齿轮(15)的一端通过轴承与萃取罐(1)内底部转动连接，所述第一搅拌辊(16)和第二搅拌表面均等距固定有搅拌齿(18);
所述萃取罐(1)内壁外侧固定有电阻加热丝(29)，所述萃取罐(1)外壁固定有温度传感器(30)，且温度传感器(30)一侧固定有PLC控制器(31)，所述温度传感器(30)和电阻加热丝(29)均与PLC控制器(31)输入端电性连接，所述电磁阀(5)和电阻加热丝(29)均与PLC控制器(31)输出端电性连接。
2.根据权利要求1所述的一种回收废水种低浓度N-甲基吡咯烷酮的萃取装置，其特征在于：所述转动电机(8)输出轴底部通过轴承转动连接有第一限位环(19)，所述转轴(10)表面位于第二锥齿轮(11)和第四锥齿轮(13)之间通过轴承转动连接有第二限位环(20)，所述第二限位环(20)外侧与第一L形杆(21)一端固定连接，且第一L形杆(21)另一端与第一限位环(19)外侧固定连接。
3.根据权利要求1所述的一种回收废水种低浓度N-甲基吡咯烷酮的萃取装置，其特征在于：所述转轴(10)表面位于第三锥齿轮(12)一侧通过轴承转动连接有第三限位环(22)，且转轴(10)表面位于第四锥齿轮(13)一侧通过轴承转动连接有第五限位环(24)，所述第一搅拌辊(16)顶部通过轴承转动连接有第四限位环(23)，且第二搅拌辊(17)顶部通过轴承转动连接有第六限位环(25)，所述第三限位环(22)外侧与第二L形杆(26)一端固定连接，且第二L形杆(26)另一端与第四限位环(23)外侧固定连接，所述第五限位环(24)外侧与第三L形杆(27)一端固定连接，且第三L形杆(27)另一端与第六限位环(25)外侧固定连接，所述第四限位环(23)和第六限位环(25)之间设有连接杆(28)，所述连接杆(28)一端与第四限位环(23)外侧固定连接，且连接杆(28)另一端与第六限位环(25)外侧固定连接。
4.根据权利要求1所述的一种回收废水种低浓度N-甲基吡咯烷酮的萃取装置，其特征在于：所述温度传感器(30)测量端位于萃取罐(1)内部。
5.根据权利要求1所述的一种回收废水种低浓度N-甲基吡咯烷酮的萃取装置，其特征在于：所述萃取罐(1)底部等距固定有支撑柱(32)。
6.根据权利要求1所述的一种回收废水种低浓度N-甲基吡咯烷酮的萃取装置，其特征在于：所述萃取罐(1)为内壁和外壁之间设有保温层的萃取罐。
说明书
一种回收废水种低浓度N-甲基吡咯烷酮的萃取装置
技术领域
本实用新型涉及萃取装置技术领域，具体为一种回收废水种低浓度N-甲基吡咯烷酮的萃取装置。
背景技术
N-甲基吡咯烷酮，中文别名:NMP;1-甲基-2吡咯烷酮;N-甲基-2-吡咯烷酮。无色透明油状液体，微有胺的气味。能与水、醇、醚、酯、酮、卤代烃、芳烃和蓖麻油互溶。挥发度低，热稳定性、化学稳定性均佳，能随水蒸气挥发。有吸湿性。对光敏感，N-甲基吡咯烷酮在锂电、医药、农药、颜料、清洗剂、绝缘材料等行业中广泛应用
现有的工业生产中会大量应用N-甲基吡咯烷酮，但是N-甲基吡咯烷酮在应用时会产生大量的还有N-甲基吡咯烷酮的废水，这种废水如果直接排放会对环境造成较大的污染，且废水直接排放的话会浪费N-甲基吡咯烷酮，造成资源浪费。为此，我们提出一种回收废水种低浓度N-甲基吡咯烷酮的萃取装置。
实用新型内容
本实用新型的目的在于提供一种回收废水种低浓度N-甲基吡咯烷酮的萃取装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种回收废水种低浓度N-甲基吡咯烷酮的萃取装置，包括萃取罐、进料管、进液管、出料管、电机支架、转动电机、第一锥齿轮、转轴、第二锥齿轮、第三锥齿轮、第四锥齿轮、第五锥齿轮、第六锥齿轮、第一搅拌辊、第二搅拌辊、电阻加热丝、温度传感器和PLC控制器，所述萃取罐顶部一侧固定有进料管，且萃取罐顶部另一侧固定有进液管，所述萃取罐底部中间固定有出料管，所述进料管、进液管和出料管顶端均安装有电磁阀，所述进料管和进液管表面位于电磁阀一侧均安装有流量计，所述萃取罐顶部中间固定有电机支架，所述电机支架内固定有转动电机，所述转动电机输出轴穿过萃取罐与第一锥齿轮固定连接，且转动电机输出轴通过轴承与萃取罐转动连接，所述萃取罐内部设有转轴，且转轴两端均通过轴承与萃取罐两侧内壁转动连接，所述转轴中间固定有第二锥齿轮，且第二锥齿轮与第一锥齿轮啮合连接，所述转轴一端外侧固定有第三锥齿轮，且转轴另一端外侧固定有第四锥齿轮，所述第三锥齿轮啮合连接有第五锥齿轮，所述第四锥齿轮啮合连接有第六锥齿轮，所述第五锥齿轮底部固定有第一搅拌辊，且第一搅拌辊远离第五锥齿轮的一端通过轴承与萃取罐内底部转动连接，所述第六锥齿轮底部固定有第二搅拌辊，且第二搅拌辊远离第六锥齿轮的一端通过轴承与萃取罐内底部转动连接，所述第一搅拌辊和第二搅拌表面均等距固定有搅拌齿;
所述萃取罐内壁外侧固定有电阻加热丝，所述萃取罐外壁固定有温度传感器，且温度传感器一侧固定有PLC控制器，所述温度传感器和电阻加热丝均与PLC控制器输入端电性连接，所述电磁阀和电阻加热丝均与PLC控制器输出端电性连接。
优选的，所述转动电机输出轴底部通过轴承转动连接有第一限位环，所述转轴表面位于第二锥齿轮和第四锥齿轮之间通过轴承转动连接有第二限位环，所述第二限位环外侧与第一L形杆一端固定连接，且第一L形杆另一端与第一限位环外侧固定连接。
优选的，所述转轴表面位于第三锥齿轮一侧通过轴承转动连接有第三限位环，且转轴表面位于第四锥齿轮一侧通过轴承转动连接有第五限位环，所述第一搅拌辊顶部通过轴承转动连接有第四限位环，且第二搅拌辊顶部通过轴承转动连接有第六限位环，所述第三限位环外侧与第二L形杆一端固定连接，且第二L形杆另一端与第四限位环外侧固定连接，所述第五限位环外侧与第三L形杆一端固定连接，且第三L形杆另一端与第六限位环外侧固定连接，所述第四限位环和第六限位环之间设有连接杆，所述连接杆一端与第四限位环外侧固定连接，且连接杆另一端与第六限位环外侧固定连接。
优选的，所述温度传感器测量端位于萃取罐内部。
优选的，所述萃取罐底部等距固定有支撑柱。
优选的，所述萃取罐为内壁和外壁之间设有保温层的萃取罐。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过进料管将废水溶液输送到萃取罐内，通过进液管将芳香烃萃取液输送到萃取罐内，通过转动电机带动第一锥齿轮转动，通过第一锥齿轮与第二锥齿轮的啮合带动转轴转动，通过转轴带动第三锥齿轮和第四锥齿轮反向转动，通过第三锥齿轮和第五锥齿轮的啮合带动第一搅拌辊转动，通过第四锥齿轮带动第六锥齿轮转动，通过第六锥齿轮带动第二搅拌辊转动，通过第一搅拌辊和第二搅拌辊的转动，加速废水溶液与芳香烃萃取液的融合，方便芳香烃萃取液对废水溶液中的N-甲基吡咯烷酮进行溶解，方便废水溶液中的N-甲基吡咯烷酮进行萃取，且芳香烃溶液的密度小于水的密度，因此芳香烃萃取液会漂浮在废水溶液表面，便于芳香烃萃取液与废水溶液的分离，方便使用。
2、本实用新型通过温度传感器检测萃取罐中的温度，且温度传感器将测量数据传递给PLC控制器，通过PLC控制器对数据进行解读和分析，且PLC控制器会控制电阻加热丝工作，使萃取罐内处于恒温状态，便于N-甲基吡咯烷酮的萃取，且通过流量计检测进入萃取罐中的废水容量和萃取液的容量，便于控制萃取的效果，方便使用。
