申请日2017.12.13
公开(公告)日2018.05.29
IPC分类号B01D61/00; B01D63/16; C02F1/44
摘要
本发明公开了一种软片膜用缓冲设备及具有该缓冲设备的污水过滤模组，包括定位环，在所述定位环的侧壁套设有减振环，所述减振环的轴线与定位环的轴线同心，在减振环的端面上均设置有弹性件。在透水管上，相邻的两个定位环将位于其之间的软片膜固定并夹紧，因此定位环位于相邻的两个软片膜之间，同时弹性件上远离减振环的一端与对应的软片膜接触。软片膜抖动时，由于弹性件的设置，其降低了软片膜上靠近定位环的部位的抖动幅度，并对其抖动进行了缓冲，降低了软片膜上被定位环夹紧的部位承受的应力，提高软片膜被夹紧部位的强度质量，利于软片膜顺利过滤水，提高定位环与软片膜之间的密封性。
权利要求书

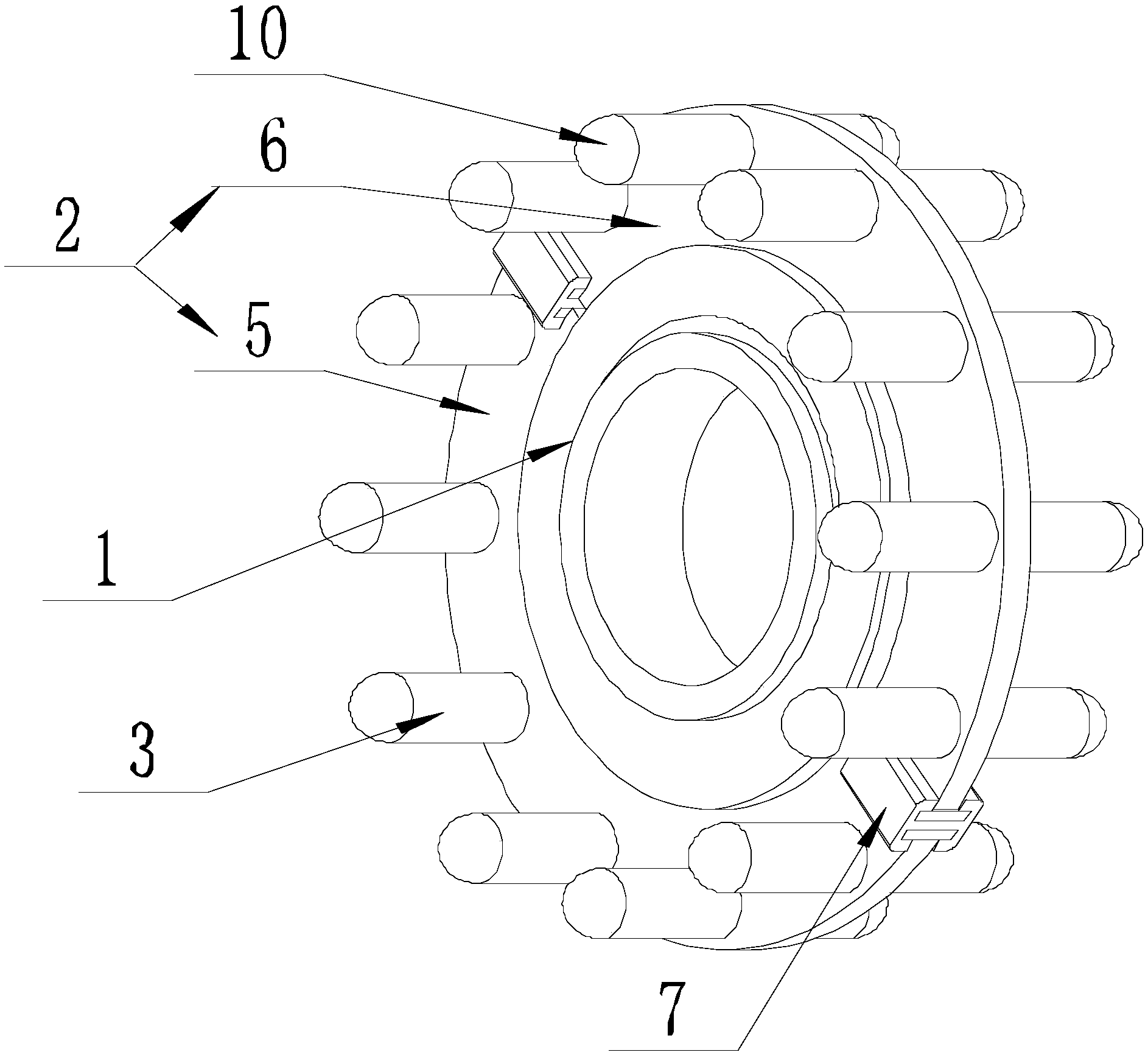

1.一种软片膜用缓冲设备，包括定位环(1)，其特征在于：在所述定位环(1)的侧壁套设有减振环(2)，所述减振环(2)的轴线与定位环(1)的轴线同心，在减振环(2)的端面上均设置有弹性件(3)。
2.根据权利要求1所述的一种软片膜用缓冲设备，其特征在于：在所述定位环(1)的侧壁上设置有环形槽(4)，所述环形槽(4)的轴线与定位环(1)的轴线重合，且环形槽(4)槽底的直径与减振环(2)的内径一致，减振环(2)靠近轴线的一端插入环形槽(4)中。
3.根据权利要求2所述的一种软片膜用缓冲设备，其特征在于：所述减振环(2)被一个平面等分为左半环(5)和右半环(6)，所述平面垂平行于减振环(2)的轴线，所述左半环(5)通过连接件(7)与右半环(6)拆卸式连接。
4.根据权利要求3所述的一种软片膜用缓冲设备，其特征在于：在所述连接件(7)的一对相对侧面上均设置有连接槽(8)，所述连接槽(8)的轴线均与减振环(2)的轴线垂直，且连接槽(8)的开口尺寸小于槽底尺寸，在左半环(5)和右半环(6)的彼此相对端面上均设置有连接块(9)，连接件(7)一侧的连接槽(8)与左半环(5)上的连接块(9)配合，连接件(7)另一侧的连接槽(8)与右半环(6)上的连接块(9)配合，且连接块(9)的形状尺寸与连接槽(8)的形状尺寸相匹配。
5.根据权利要求4所述的一种软片膜用缓冲设备，其特征在于：所述连接槽(8)为T形槽。
6.根据权利要求3-5中任一项所述的一种软片膜用缓冲设备，其特征在于：所述连接件(7)有两个，并沿减振环(2)的轴线中心对称。
7.根据权利要求1所述的一种软片膜用缓冲设备，其特征在于：所述弹性件(3)为气囊或者橡胶条。
8.根据权利要求1所述的一种软片膜用缓冲设备，其特征在于：所述弹性件(3)上远离减振环(2)的一端外凸成半球面(10)。
9.根据权利要求1-8中任一项所述的缓冲设备构成的污水过滤模组，其特征在于：包括透水管(12)以及若干个软片膜(11)，所述缓冲机构有若干个，且缓冲机构以及软片膜(11)交错套设在透水管(12)上，相邻两个缓冲机构中的定位环(1)互相卡扣连接，且软片膜(11)上位于定位环(1)之间的部为受到来自定位环(1)的挤压力，所述缓冲机构的减振环(2)以及弹性件(3)位于相邻的两个软片膜(11)之间，且当软片膜(11)晃动时，软片膜(11)能与弹性件(3)接触。
10.根据权利要求9所述的缓冲机构设备的污水过滤模组，其特征在于：位于相邻两个所述软片膜(11)之间的减震装置的弹性件(3)上远离减震环(2)的一端能与对应的软片膜(11)接触。
说明书
一种软片膜用缓冲设备及具有该缓冲设备的污水过滤模组
技术领域
本发明涉及环保领域，具体涉及一种软片膜用缓冲设备及具有该缓冲设备的污水过滤模组。
背景技术
超滤膜是最早开发的高分子分离膜之一。超滤膜是一种孔径规格一致，额定孔径范围为 0.01微米以下的微孔过滤膜。在超滤膜的一侧施以适当压力，就能筛出小于孔径的溶质分子，以分离分子量大于500道尔顿(原子质量单位)、粒径大于10纳米的颗粒。
超滤膜的工业应用十分广泛，已成为新型化工单元操作之一。用于分离、浓缩、纯化生物制品、医药制品以及食品工业中;还用于血液处理、废水处理和超纯水制备中的终端处理装置。
为了更方便地净化污水，现设计出了污水处理箱以及位于处理箱中的过滤膜组，过滤膜组包括具有透水孔的透水管以及交错套设在透水管上的定位环和方形软片膜，在定位环上以及软片膜上均设置有供透水管穿过的中心孔。相邻的两个定位环互相卡扣连接，以将位于其之间的软片膜固定，软片膜将污水处理箱中的污水过滤，然后将过滤后得到的水依次通过定位环、定位环与透水管之间的间隙、透水管上的透水孔后进入透水管中。
在曝气时，处理箱中的水因气体的冲入不断波动，并带动软片膜抖动。由于软片膜上靠近透水管的一端被位于其两侧的定位环夹紧固定，因此软片膜抖动时，软片膜上被定位环夹紧的部位受到极大的应力，长时间、高频率的抖动毁损伤软片膜此部位的强度质量，这不仅不利于软片膜顺利过滤水，还容易降低定位环与软片膜之间的密封性。
发明内容
本发明目的在于提供一种软片膜用缓冲设备及具有该缓冲设备的污水过滤模组，解决软片膜抖动时，软片膜上被定位环夹紧的部位受到极大的应力，长时间、高频率的抖动毁损伤软片膜此部位的强度质量的问题。因此本发明设计出一种软片膜用缓冲设备及具有该缓冲设备的污水过滤模组，通过在相邻另个软片膜之间的定位环上设置减震组件，以降低软片膜上靠近定位环的部位的抖动幅度，并对其抖动进行缓冲，以降低软片膜上被定位环夹紧的部位承受的应力，提高软片膜被夹紧部位的强度质量，提高使用寿命。
本发明通过下述技术方案实现：
一种软片膜用缓冲设备及具有该缓冲机构的污水过滤膜组，包括定位环，在所述定位环的侧壁套设有减振环，所述减振环的轴线与定位环的轴线同心，在减振环的端面上均设置有弹性件。
在透水管上，相邻的两个定位环将位于其之间的软片膜固定并夹紧，因此定位环位于相邻的两个软片膜之间，同时弹性件上远离减振环的一端与对应的软片膜接触。
弹性件可以采用气囊、弹簧、橡胶条等具有弹性的部件。
软片膜抖动时，由于弹性件的设置，其降低了软片膜上靠近定位环的部位的抖动幅度，并对其抖动进行了缓冲，降低了软片膜上被定位环夹紧的部位承受的应力，提高软片膜被夹紧部位的强度质量，利于软片膜顺利过滤水，提高定位环与软片膜之间的密封性。
进一步地，在所述定位环的侧壁上设置有环形槽，所述环形槽的轴线与定位环的轴线重合，且环形槽槽底的直径与减振环的内径一致，减振环靠近轴线的一端插入环形槽中。
环形槽的设置以使减振环固定在环形槽的侧壁上，避免减振环沿着定位环的轴线移动，继而在减振环与定位环之间的接触面上产生滑动磨损的情况出现。
进一步地，所述减振环被一个平面等分为左半环和右半环，所述平面垂平行于减振环的轴线，所述左半环通过连接件与右半环拆卸式连接。
将减振环分为左半环和右半环，并将其通过连接件拆卸式连接，不仅便于减振环的安装，提高安装效率，降低制造成本;同时左半环和右半环的拆卸连接，还便于本发明后期的维护和清洗。
进一步地，在所述连接件的一对相对侧面上均设置有连接槽，所述连接槽的轴线均与减振环的轴线垂直，且连接槽的开口尺寸小于槽底尺寸，在左半环和右半环的彼此相对端面上均设置有连接块，连接件一侧的连接槽与左半环上的连接块配合，连接件另一侧的连接槽与右半环上的连接块配合，且连接块的形状尺寸与连接槽的形状尺寸相匹配。
优选地，所述连接槽为T形槽。连接槽还可以采用燕尾槽。
连接件还可以采用螺钉、连接绳、橡胶圈等部件。
采用本发明设计出的连接件将左半环和右半环连接，提高了左半环和右半环连接效率，无需在左半环和右半环上设置螺纹孔或者通孔，也无需反复缠绕连接绳或者橡胶圈使其固定。
进一步地，所述连接件有两个，并沿减振环的轴线中心对称。
设置多个连接件，提高了左半环和右半环之间连接的稳定性。
进一步地，所述弹性件为气囊、或者橡胶条、或者上述两者的组合。
进一步地，所述弹性件上远离减振环的一端外凸成半球面。
进一步地，所述减振环的每个端面均设置有个弹性件。
由于弹性件的设置，降低了软片膜的振动幅度;因此为了提高软片膜曝气而将表面沉积的渣质抖落的效果，可提高软片膜抖动的频率，继而保持原本的曝气效果。
应用上述缓冲设备的污水过滤模组，包括透水管以及若干个软片膜，所述缓冲机构有若干个，且缓冲机构以及软片膜交错套设在透水管上，相邻两个缓冲机构中的定位环互相卡扣连接，且软片膜上位于定位环之间的部为受到来自定位环的挤压力，所述缓冲机构的减振环以及弹性件位于相邻的两个软片膜之间，且当软片膜晃动时，软片膜能与弹性件接触。
将污水过滤设备放置在污水处理箱中，并向污水处理箱中通入污水，软片膜将污水过滤，并将过滤后的水先送入相邻的两个缓冲机构的定位环之间，再通过透水管上的透水孔进入透水管中，然后过滤后的水顺着透水管流动。
给污水过滤设备曝气时，软片膜抖动时，由于弹性件的设置，其降低了软片膜上靠近定位环的部位的抖动幅度，并对其抖动进行了缓冲，降低了软片膜上被定位环夹紧的部位承受的应力，提高软片膜被夹紧部位的强度质量，利于软片膜顺利过滤水，提高定位环与软片膜之间的密封性。
进一步地，位于相邻两个所述软片膜之间的减震装置的弹性件上远离减震环的一端能与对应的软片膜接触。
当缓冲机构的伸缩组件的端部不与对应的软片膜接触时，软片膜在晃动时才能与伸缩件接触，伸缩件仅在与软片膜接触时起到减震缓冲作用，因此缓冲机构的减震效果差，软片膜晃动的幅度仍旧较大;因此优选地，伸缩件远离减震环的一端与对应的软片膜接触，进一步地降低软片膜的晃动幅度，继而降低软片膜上被定位环夹紧的部位承受的应力，提高软片膜被夹紧部位的强度质量。
进一步地，在所述定位环的端面上均设置有密封圈(图中未画出)，所述密封圈的轴线与定位环的轴线重合，当邻两个减震装置中的定位环互相卡扣连接时，橡胶圈与软片膜接触，且橡胶圈处于受压状态。
本发明与现有技术相比，具有如下的优点和有益效果：
1、本发明一种软片膜用缓冲设备及具有该缓冲设备的污水过滤模组，软片膜抖动时，由于弹性件的设置，其降低了软片膜上靠近定位环的部位的抖动幅度，并对其抖动进行了缓冲，降低了软片膜上被定位环夹紧的部位承受的应力，提高软片膜被夹紧部位的强度质量，利于软片膜顺利过滤水，提高定位环与软片膜之间的密封性;
2、本发明一种软片膜用缓冲设备及具有该缓冲设备的污水过滤模组，环形槽的设置以使减振环固定在环形槽的侧壁上，避免减振环沿着定位环的轴线移动，继而在减振环与定位环之间的接触面上产生滑动磨损的情况出现;
3、本发明一种软片膜用缓冲设备及具有该缓冲设备的污水过滤模组，采用本发明设计出的连接件将左半环和右半环连接，提高了左半环和右半环连接效率，无需在左半环和右半环上设置螺纹孔或者通孔，也无需反复缠绕连接绳或者橡胶圈使其固定。
