申请日2018.01.17
公开(公告)日2018.09.07
IPC分类号C02F9/04
摘要
本实用新型涉及化工污水处理技术领域，尤其为一种化工污水池除污装置，包括主体，所述主体上端设有污水入口，且污水入口的内部安装有止水阀，所述污水入口的下方设有传送带，且传送带的两端设有传送轮，所述两组传送轮之间安装有振荡器，所述传送带的下方设有搅拌区，且搅拌区的内部左端设有搅拌器，所述搅拌器的左端安装有电机，且电机的上端设有药剂加注口，所述搅拌区下端从左至右依次设有过滤罐、活性炭过滤罐以及超滤膜过滤罐，所述超滤膜过滤罐的顶端设有进水口，且超滤膜过滤罐的底部左端设有出水口，所述搅拌区的右端设有挡板，且挡板的底部左端设有储水区，通过设置的挡板，可阻挡固态物不会进入整体净化装置内，提高净化效率。
权利要求书

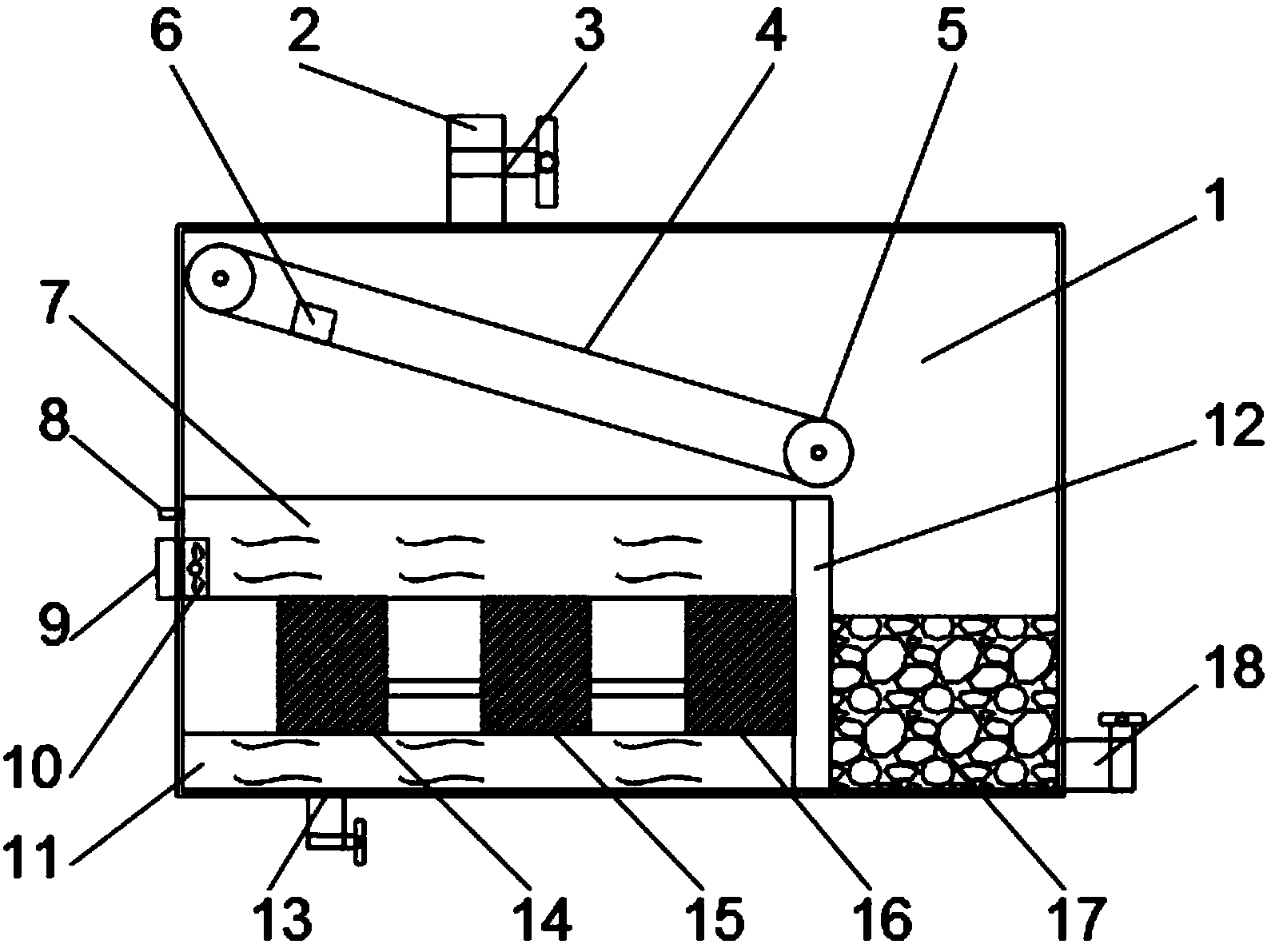

1.一种化工污水池除污装置，包括主体(1)，其特征在于：所述主体(1)上端设有污水入口(2)，且污水入口(2)的内部安装有止水阀(3)，所述污水入口(2)的下方设有传送带(4)，且传送带(4)的两端设有传送轮(5)，所述两组传送轮(5)之间安装有振荡器(6)，所述传送带(4)的下方设有搅拌区(7)，且搅拌区(7)的内部左端设有搅拌器(10)，所述搅拌器(10)的左端安装有电机(9)，且电机(9)的上端设有药剂加注口(8)，所述搅拌区(7)下端从左至右依次设有过滤罐(14)、活性炭过滤罐(15)以及超滤膜过滤罐(16)，所述超滤膜过滤罐(16)的顶端设有进水口(20)，且超滤膜过滤罐(16)的底部左端设有出水口(19)，所述搅拌区(7)的右端设有挡板(12)，且挡板(12)的底部左端设有储水区(11)，所述储水区(11)的底部设有排水口(13)，所述挡板(12)右端设有固态物沉积区(17)，且固态物沉积区(17)的右端设有固态物排出口(18)。
2.根据权利要求1所述的一种化工污水池除污装置，其特征在于：所述传送带(4)的内部设有过滤孔。
3.根据权利要求1所述的一种化工污水池除污装置，其特征在于：所述传送轮(5)设有两组，且安装在传送带(4)两端。
4.根据权利要求1所述的一种化工污水池除污装置，其特征在于：所述主体(1)采用防腐蚀材质。
5.根据权利要求1所述的一种化工污水池除污装置，其特征在于：所述电机(9)与搅拌器(10)内部电信连接。
说明书
一种化工污水池除污装置
技术领域
本实用新型涉及化工污水处理技术领域，具体为一种化工污水池除污装置。
背景技术
现有的化工厂废水中，很多都是富含有氮、磷、无机盐等物质，现有的处理方法是通过添加化学物品进行中和，因此有时会遇到化工厂违反法律法规私自排行未经处理的废水，这些废水进入公共水源后会造成富营养化的后果，同时，长时间在污水池会存在固态垃圾物。
现有技术的污水池清渣装置，一般就是采用先放干池内的污水，再用泵或人工对污水池底的固态垃圾物进行清除，也可以在污水池底简单连接管道阀门进行排放，采用这样的污水池清渣技术当然可以正常使用，但采用先放干池内的污水再清渣的办法效率低，为了连续清渣人们采用在污水池底简单连接管道阀门进行排放，但管径小时空气泡容易堵在管道内影响排放的通畅性，管径大时则排渣时会同时排走大量的水体，使用效果还不够理想，等到污水池沉积垃圾物造成恶臭的发生后，会影响人们的正常生活，污染环境，因此，需一种化工污水池除污装置对上述问题做出改善。
实用新型内容
本实用新型的目的在于提供一种化工污水池除污装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种化工污水池除污装置，包括主体，所述主体上端设有污水入口，且污水入口的内部安装有止水阀，所述污水入口的下方设有传送带，且传送带的两端设有传送轮，所述两组传送轮之间安装有振荡器，所述传送带的下方设有搅拌区，且搅拌区的内部左端设有搅拌器，所述搅拌器的左端安装有电机，且电机的上端设有药剂加注口，所述搅拌区下端从左至右依次设有过滤罐、活性炭过滤罐以及超滤膜过滤罐，所述超滤膜过滤罐的顶端设有进水口，且超滤膜过滤罐的底部左端设有出水口，所述搅拌区的右端设有挡板，且挡板的底部左端设有储水区，所述储水区的底部设有排水口，所述挡板右端设有固态物沉积区，且固态物沉积区的右端设有固态物排出口。
优选的，所述传送带的内部设有过滤孔。
优选的，所述传送轮设有两组，且安装在传送带两端。
优选的，所述主体采用防腐蚀材质。
优选的，所述电机与搅拌器内部电信连接。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型中，通过设置的传送带，可将化工污水与固态物分离，便于化工污水的净化处理。
2、本实用新型中，通过设置的搅拌器，可将药剂与污水充分混合，提高净化效率。
3、本实用新型中，通过设置的挡板，可阻挡固态物不会进入整体净化装置内，提高净化效率。
4、本实用新型中，通过设置的活性炭过滤罐，可吸附污水中的有机污染物，保证净水的品质。
5、本实用新型中，通过设置的振荡器，可以更有效的将污水与固态物分离。
