申请日2018.01.17
公开(公告)日2018.08.31
IPC分类号G05B19/048
摘要
本实用新型提供一种城镇污水处理运营系统，包括中央平台和就地污水处理设备;就地污水处理设备包括污水处理装置、污水处理控制器和就地通讯装置，污水处理控制器连接污水处理装置和就地通讯装置，污水处理装置设置有曝气管、进水管和出水管，曝气管设置有风机;中心平台包括中央控制器，中央控制器连接有显示装置;中央平台和就地污水处理设备通讯连接;就地污水处理设备处设置有摄像头，风机设置有电流互感器，进水管和出水管设有流量传感器;污水处理控制器连接就地污水处理设备的摄像头、电流互感器和流量传感器。本实用新型的技术方案，不需要在每个设备处设置监管人员，从而降低对污水处理设备监管的成本。
权利要求书
1.一种城镇污水处理运营系统，包括中央平台和至少一个就地污水处理设备;各就地污水处理设备包括污水处理装置、污水处理控制器和就地通讯装置，污水处理控制器连接污水处理装置和就地通讯装置，污水处理装置设置有曝气管、进水管和出水管，曝气管设置有用于提供曝气的风机;所述中央平台包括中央控制器，中央控制器连接有显示装置，所述就地污水处理设备通过就地通讯装置与中央平台通讯连接;其特征在于，各就地污水处理设备处设置有相应的摄像头，风机的供电线路上设置有电流互感器，进水管和出水管上设置有流量传感器;各污水处理控制器连接相应就地污水处理设备的摄像头、电流互感器和流量传感器。
2.根据权利要求1所述的一种城镇污水处理运营系统，其特征在于，还包括至少一个移动终端，所述中央平台的中央控制器与各移动终端无线通讯连接。
3.根据权利要求1所述的一种城镇污水处理运营系统，其特征在于，所述就地通讯装置为RS485通讯装置。
4.根据权利要求1所述的一种城镇污水处理运营系统，其特征在于，各就地污水处理设备的污水处理控制器连接有相应的温度传感器，用于检测相应污水处理装置中的水温。
5.根据权利要求1所述的一种城镇污水处理运营系统，其特征在于，各就地污水处理设备的污水处理控制器连接有相应的压力传感器，用于检测相应污水处理装置中水的压力。
6.根据权利要求1所述的一种城镇污水处理运营系统，其特征在于，所述中央控制器还连接有报警装置。
说明书
一种城镇污水处理运营系统
技术领域
本实用新型属于生活污水处理技术领域，具体涉及一种城镇污水处理运营系统。
背景技术
近年来，随着经济的发展和人民生活水平的提高，人民的基础设施和居住环境发生了很大的变化，但与此同时，生活污水的排放量也在不断增加，预计到2020年，我国城镇污水的排放量将达到270亿吨。为了保证生活污水处理设备的正常运行，需要对污水处理设备的运行状态进行监管，但是如果在每个污水处理设备处都设置监管人员，需要大量的人力成本。
实用新型内容
本实用新型提供一种城镇污水处理运营系统，用于降低对污水处理设备监管的成本。

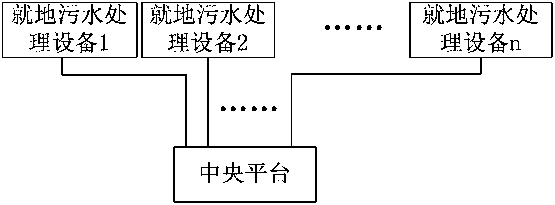

一种城镇污水处理运营系统，包括中央平台和至少一个就地污水处理设备;
各就地污水处理设备包括污水处理装置、污水处理控制器和就地通讯装置，污水处理控制器连接污水处理装置和就地通讯装置，污水处理装置设置有曝气管、进水管和出水管，曝气管设置有用于提供曝气的风机;所述中央平台包括中央控制器，中央控制器连接有显示装置，所述就地污水处理设备通过就地通讯装置与中央平台通讯连接;
各就地污水处理设备处设置有相应的摄像头，风机的供电线路上设置有电流互感器，进水管和出水管上设置有流量传感器;各污水处理控制器连接相应就地污水处理设备的摄像头、电流互感器和流量传感器。
本实用新型所提供的技术方案，采用电流互感器监控风机的电流，采用流量传感器监测进水管和出水管的流量，采用摄像头对就地污水处理设备的现场进行监控，污水处理控制器将各传感器和摄像头采集到的数据发送给中央平台，管理人员在中央平台的显示装置将监测到的信息显示出来，因此管理人员在中央平台即可对各生活污水处理设备的运行状态进行监控，不需要在每个设备处设置监管人员，从而降低对污水处理设备监管的成本。
进一步的，还包括至少一个移动终端，所述中央平台的中央控制器与各移动终端无线通讯连接。
设置移动终端，管理人员不必在中央平台处，也能够在移动终端处查看到各就地污水处理设备的运行状态。
进一步的，所述就地通讯装置为RS485通讯装置。
进一步的，各就地污水处理设备的污水处理控制器连接有相应的温度传感器，用于检测相应污水处理装置中的水温。
设置水温传感器，能够在中央平台处查看到污水处理装置的水温。
进一步的，各就地污水处理设备的污水处理控制器连接有相应的压力传感器，用于检测相应污水处理装置中水的压力。
设置水压传感器，能够在中央平台处查看到污水处理装置的水压。
进一步的，所述中央控制器还连接有报警装置。
