申请日2018.01.17
公开(公告)日2018.08.14
IPC分类号E03F5/00; E03F5/22
摘要
本实用新型公开了一种改进型污水提升器，包括底座，所述底座的顶部固定连接有污水箱，并且底座顶部的一侧固定连接有水泵，所述污水箱内壁的一侧固定连接有废物分离器，并且废物分离器的进水口连通有进水管，所述水泵的进水口连通有第一抽污管，并且第一抽污管上连通有第一电磁阀，所述第一抽污管上连通有第二抽污管，并且第二抽污管的顶端与进水管连通，所述第二抽污管上连通有第二电磁阀，本实用新型涉及污水提升器技术领域。该改进型污水提升器，具备了提升污水和排除污物两种功能，可以便于定期清理进水管中的污染堆积，不会产生堵塞和污水倒灌的情况，且水泵不易堵塞，采用外置安装，便于拆卸维修，提高了使用寿命。
权利要求书

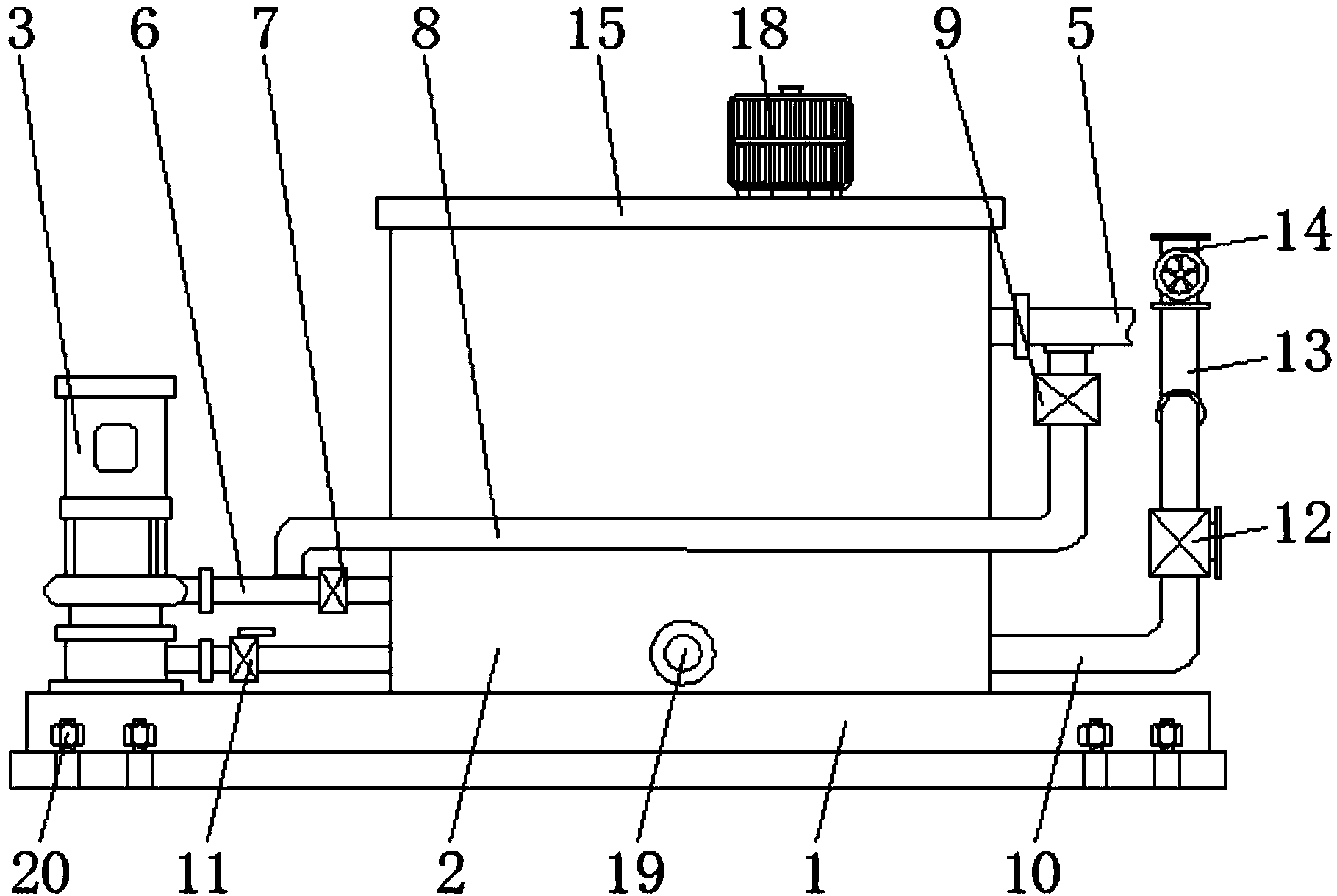

1.一种改进型污水提升器，包括底座(1)，其特征在于：所述底座(1)的顶部固定连接有污水箱(2)，并且底座(1)顶部的一侧固定连接有水泵(3)，所述污水箱(2)内壁的一侧固定连接有废物分离器(4)，并且废物分离器(4)的进水口连通有进水管(5)，所述水泵(3)的进水口连通有第一抽污管(6)，并且第一抽污管(6)上连通有第一电磁阀(7)，所述第一抽污管(6)上连通有第二抽污管(8)，并且第二抽污管(8)的顶端与进水管(5)连通，所述第二抽污管(8)上连通有第二电磁阀(9)，所述水泵(3)的出水口连通有排污管(10)，并且排污管(10)上连通有控制阀(11)，所述排污管(10)上连通有回止阀(12)，并且排污管(10)的一端连通有污水提升管(13)，所述污水提升管(13)上设置有手轮控制阀(14)。
2.根据权利要求1所述的一种改进型污水提升器，其特征在于：所述第一抽污管(6)的一端贯穿污水箱(2)且延伸至污水箱(2)的内部。
3.根据权利要求1所述的一种改进型污水提升器，其特征在于：所述污水箱(2)的顶部固定安装有箱盖(15)，并且箱盖(15)的内壁固定连接有液面监视器(16)。
4.根据权利要求3所述的一种改进型污水提升器，其特征在于：所述箱盖(15)的顶部贯穿有排气管(17)，并且排气管(17)的顶端连通有空气滤清器(18)。
5.根据权利要求1所述的一种改进型污水提升器，其特征在于：所述污水箱(2)的底部连通有排空阀(19)。
6.根据权利要求1所述的一种改进型污水提升器，其特征在于：所述底座(1)底部的两侧均螺纹连接有安装螺栓(20)。
说明书
一种改进型污水提升器
技术领域
本实用新型涉及污水提升器技术领域，具体为一种改进型污水提升器。
背景技术
污水提升器是一种排水设备，用于地下室、船舶、车辆等远离排水立管和排水条件不好的场所，能够将卫生间的生活用水收集处理，通常为一套整体系统，能够解决部分特殊场所的公共卫生问题，全自动污水提升器主要可用于地下室及远离排水立管不具备自流排放污水的地点卫生洁具污水的排除，也可用于船舶、车辆等排水条件不太好的场合。
目前，现有的污水提升器采用在污水箱内安装提升泵将污水提升的方式，通过废物分离器将废物过滤仅使污水进入箱内，这种方式不具备清除废物的能力，不仅容易因为时间长久废物堆积在进水管产生堵塞，且一旦提升泵发生堵塞，不便于拆卸维修，减少了污水提升器的使用寿命。
实用新型内容
针对现有技术的不足，本实用新型提供了一种改进型污水提升器，解决了现有的污水提升器不具备清除废物的能力，不仅容易因为时间长久废物堆积在进水管产生堵塞，且一旦提升泵发生堵塞，不便于拆卸维修，减少了污水提升器的使用寿命的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种改进型污水提升器，包括底座，所述底座的顶部固定连接有污水箱，并且底座顶部的一侧固定连接有水泵，所述污水箱内壁的一侧固定连接有废物分离器，并且废物分离器的进水口连通有进水管，所述水泵的进水口连通有第一抽污管，并且第一抽污管上连通有第一电磁阀，所述第一抽污管上连通有第二抽污管，并且第二抽污管的顶端与进水管连通，所述第二抽污管上连通有第二电磁阀，所述水泵的出水口连通有排污管，并且排污管上连通有控制阀，所述排污管上连通有回止阀，并且排污管的一端连通有污水提升管，所述污水提升管上设置有手轮控制阀。
优选的，所述第一抽污管的一端贯穿污水箱且延伸至污水箱的内部。
优选的，所述污水箱的顶部固定安装有箱盖，并且箱盖的内壁固定连接有液面监视器。
优选的，所述箱盖的顶部贯穿有排气管，并且排气管的顶端连通有空气滤清器。
优选的，所述污水箱的底部连通有排空阀。
优选的，所述底座底部的两侧均螺纹连接有安装螺栓。
有益效果
本实用新型提供了一种改进型污水提升器。具备以下有益效果：
(1)、该改进型污水提升器，通过底座的顶部固定连接有污水箱，并且底座顶部的一侧固定连接有水泵，污水箱内壁的一侧固定连接有废物分离器，并且废物分离器的进水口连通有进水管，水泵的进水口连通有第一抽污管，并且第一抽污管上连通有第一电磁阀，第一抽污管上连通有第二抽污管，并且第二抽污管的顶端与进水管连通，第二抽污管上连通有第二电磁阀，水泵的出水口连通有排污管，并且排污管上连通有控制阀，排污管上连通有回止阀，并且排污管的一端连通有污水提升管，污水提升管上设置有手轮控制阀，具备了提升污水和排除污物两种功能，可以便于定期清理进水管中的污染堆积，不会产生堵塞和污水倒灌的情况，且水泵不易堵塞，采用外置安装，便于拆卸维修，提高了使用寿命。
(2)、该改进型污水提升器，通过箱盖的顶部贯穿有排气管，并且排气管的顶端连通有空气滤清器，具备了清理异味的功能，可以保证外界环境的清洁。
(3)、该改进型污水提升器，通过污水箱的顶部固定安装有箱盖，并且箱盖的内壁固定连接有液面监视器，便于自动控制，保持污水箱内安全水位，使水泵进行定期污水提升。
