申请日2018.01.17
公开(公告)日2018.09.04
IPC分类号C02F9/10
摘要
本实用新型涉及一种一体化污水处理罐，包括废气处理箱、气泵、连接管、支撑腿、减震垫、电动机、连接轴、连接板、出料管以及装置外壳，所述装置外壳上端固定有进料管，所述进料管内固定有若干个活性炭过滤板二，所述装置外壳下端固定有支撑腿，所述装置外壳下端固定有电动机，所述电动机的主轴上端固定有连接轴，所述连接轴上端穿过装置外壳，并延伸至装置外壳内部，所述连接轴上端固定有连接板，所述高温加热棒设有两个，两个所述高温加热棒对称固定在连接板上端面上，所述连接板上端固定有紫外线发射器，所述装置外壳内部固定有活性炭过滤板一，所述装置外壳左端固定有废气处理箱，本实用新型污水处理效果好，减震效果好，操作便捷。
权利要求书

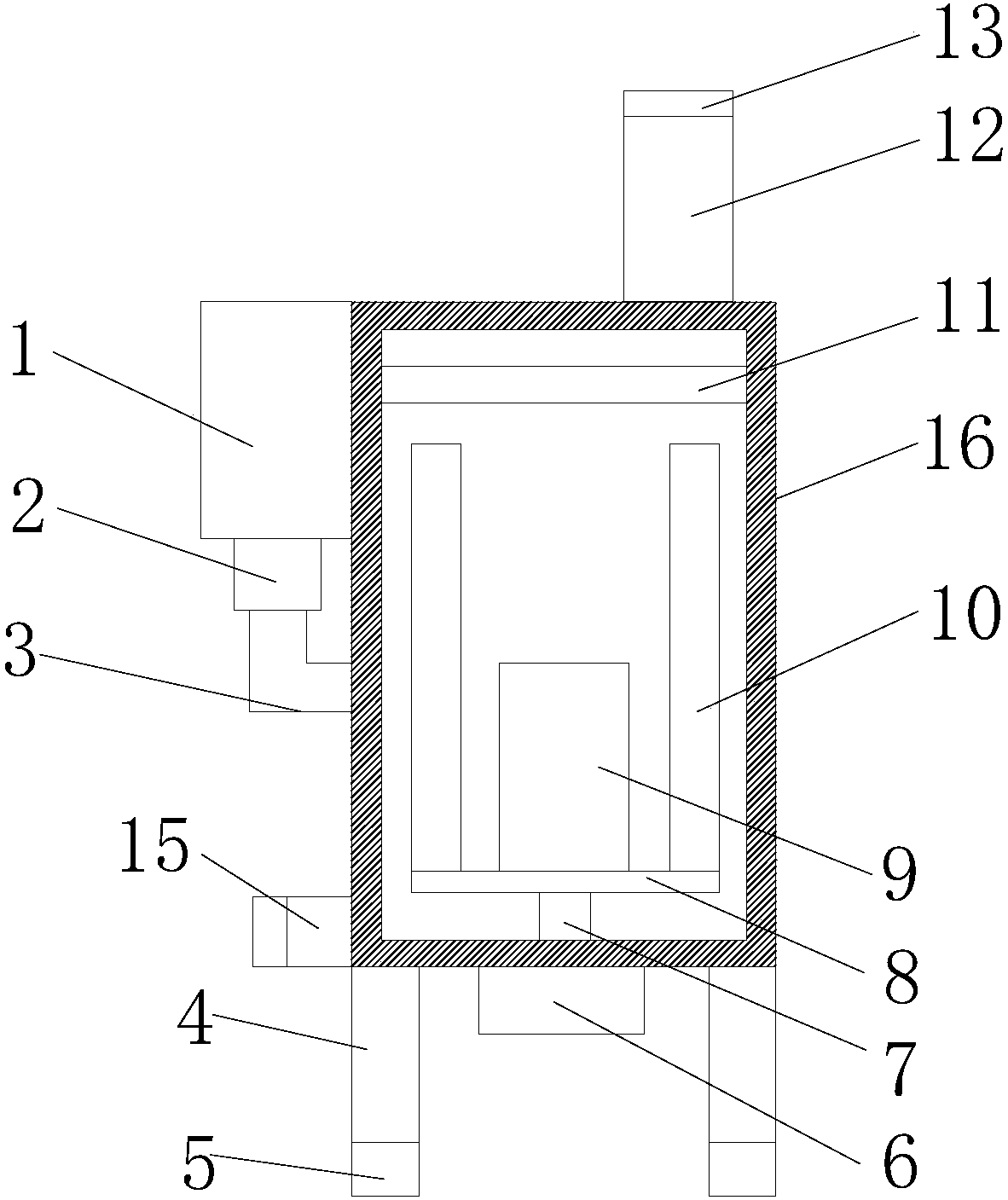

1.一种一体化污水处理罐，包括废气处理箱(1)、连接管(3)、支撑腿(4)、电动机(6)、连接轴(7)、连接板(8)、紫外线发射器(9)、高温加热棒(10)、活性炭过滤板一(11)、进料管(12)、活性炭过滤板二(14)、出料管(15)以及装置外壳(16)，其特征在于：所述装置外壳(16)上端固定有进料管(12)，所述进料管(12)内固定有若干个活性炭过滤板二(14)，所述装置外壳(16)下端固定有支撑腿(4)，所述装置外壳(16)下端固定有电动机(6)，所述电动机(6)的主轴上端固定有连接轴(7)，所述连接轴(7)上端穿过装置外壳(16)，并延伸至装置外壳(16)内部，所述连接轴(7)上端固定有连接板(8)，所述高温加热棒(10)设有两个，两个所述高温加热棒(10)对称固定在连接板(8)上端面上，所述连接板(8)上端固定有紫外线发射器(9)，所述装置外壳(16)内部固定有活性炭过滤板一(11)，所述活性炭过滤板一(11)位于紫外线发射器(9)以及高温加热棒(10)，所述装置外壳(16)左端固定有废气处理箱(1)，所述废气处理箱(1)下端固定有连接管(3)，所述连接管(3)下端与装置外壳(16)相连通，所述装置外壳(16)左端固定有出料管(15)。
2.根据权利要求1所述的一种一体化污水处理罐，其特征在于：所述进料管(12)以及出料管(15)上均安装有管盖(13)。
3.根据权利要求1所述的一种一体化污水处理罐，其特征在于：所述支撑腿(4)设有两个，两个所述支撑腿(4)对称固定在装置外壳(16)下端面上。
4.根据权利要求1所述的一种一体化污水处理罐，其特征在于：两个所述支撑腿(4)下端固定有减震垫(5)。
5.根据权利要求1所述的一种一体化污水处理罐，其特征在于：所述电动机(6)的主轴通过连接轴(7)与连接板(8)固定连接。
6.根据权利要求1所述的一种一体化污水处理罐，其特征在于：所述废气处理箱(1)通过连接管(3)与装置外壳(16)相连通。
7.根据权利要求1所述的一种一体化污水处理罐，其特征在于：所述连接管(3)上固定有气泵(2)。
说明书
一种一体化污水处理罐
技术领域
本实用新型涉及污水处理产品配件领域，具体为一种一体化污水处理罐。
背景技术
近年来，我国在污水处理技术领域取得了一定的进展。但我国的污水处理事业仍面临的如下问题：如污水处理厂建设运行费用高、占地面积大、以及排出污泥的二次处理问题等。而且对于高含盐量、高浓度氨氮或有机废水的处理仍是非常棘手的问题。
所以现推出一种一体化污水处理罐来解决上述问题。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种一体化污水处理罐，以解决上述背景技术中提出的问题，本实用新型使用方便，操作简单，系统性高，实用性强。
为实现上述目的，本实用新型提供如下技术方案：一种一体化污水处理罐，包括废气处理箱、连接管、支撑腿、电动机、连接轴、连接板、紫外线发射器、高温加热棒、活性炭过滤板一、进料管、活性炭过滤板二、出料管以及装置外壳，所述装置外壳上端固定有进料管，所述进料管内固定有若干个活性炭过滤板二，所述装置外壳下端固定有支撑腿，所述装置外壳下端固定有电动机，所述电动机的主轴上端固定有连接轴，所述连接轴上端穿过装置外壳，并延伸至装置外壳内部，所述连接轴上端固定有连接板，所述高温加热棒设有两个，两个所述高温加热棒对称固定在连接板上端面上，所述连接板上端固定有紫外线发射器，所述装置外壳内部固定有活性炭过滤板一，所述活性炭过滤板一位于紫外线发射器以及高温加热棒，所述装置外壳左端固定有废气处理箱，所述废气处理箱下端固定有连接管，所述连接管下端与装置外壳相连通，所述装置外壳左端固定有出料管。
进一步地，所述进料管以及出料管上均安装有管盖。
进一步地，所述支撑腿设有两个，两个所述支撑腿对称固定在装置外壳下端面上。
进一步地，两个所述支撑腿下端固定有减震垫。
进一步地，所述电动机的主轴通过连接轴与连接板固定连接。
进一步地，所述废气处理箱通过连接管与装置外壳相连通。
进一步地，所述连接管上固定有气泵。
与现有技术相比，本实用新型的有益效果是：因本实用新型添加了活性炭过滤板一以及活性炭过滤板二，该设计便于对污水进行过滤净化处理，因本实用新型添加了紫外线发射器以及高温加热棒，该设计便于对污水进行紫外线杀毒消菌以及高温消毒杀菌，因本实用新型添加了电动机，该设计能够对污水进行充分的消毒杀菌，因本实用新型添加了废气处理箱，该设计便于对污水产生的废气进行净化处理，因本实用新型添加了减震垫，该设计达到了减震的效果，本实用新型污水处理效果好，减震效果好，操作便捷。
